VR5510 OTP 烧写操作方法介绍

一、前言

       OTP 烧写模式：这种模式下烧写到芯片中的配置是掉电非易失的。烧写完成后， 断电， 然后再次上电，芯片仍将按照您烧写到芯片中的 OTP 配置开始上电。OTP 烧写只支持烧写一次，如果需要烧写其他配置，需要重新更换一颗空芯片进行烧写。

二、基于 NXP 烧写工具的环境搭建

     （1）需要准备的烧写工具：

              ① KITVR5510SKTEVM 烧写板

              ② Custom OTP Request Form

              ③ VR5510 Flex GUI

以上工具可以通过官网下载： http://www.nxp.com/KITVR5510SKTEVM

    （2）软件准备

            ① 下载符合所用电脑类型的 Java JRE，jdk-8u311 及以上版本。
http://www.oracle.com/technetwork/java/javase/downloads/jre8-downloads-2133155.html

三、VR5510 OTP 烧写操作方法介绍

      ① 首先对 VR5510 烧录板进行设置，SW5 拨到 ON 端，SW2 拨到 1 端，关闭电源。把 VR5510 正确安装到烧录板的插槽里面，插槽上的 3 角形对应 VR5510 的第 1 脚。

▲ 图 1   KITVR5510SKTEVM  烧写板设置 1

   ② 插上 USB 线，接上 12V 电源，向左打开 12V 电源开关，把 SW2 拨到 ON 端，此时发光管 D21 常亮，发光管 D14 熄灭。

▲ 图 2   KITVR5510SKTEVM 烧写板设置 2

   ③ 双击打开 VR5510 烧录工具，选择 VR5510，点击 OK。

▲ 图 3   GUI 界面操作

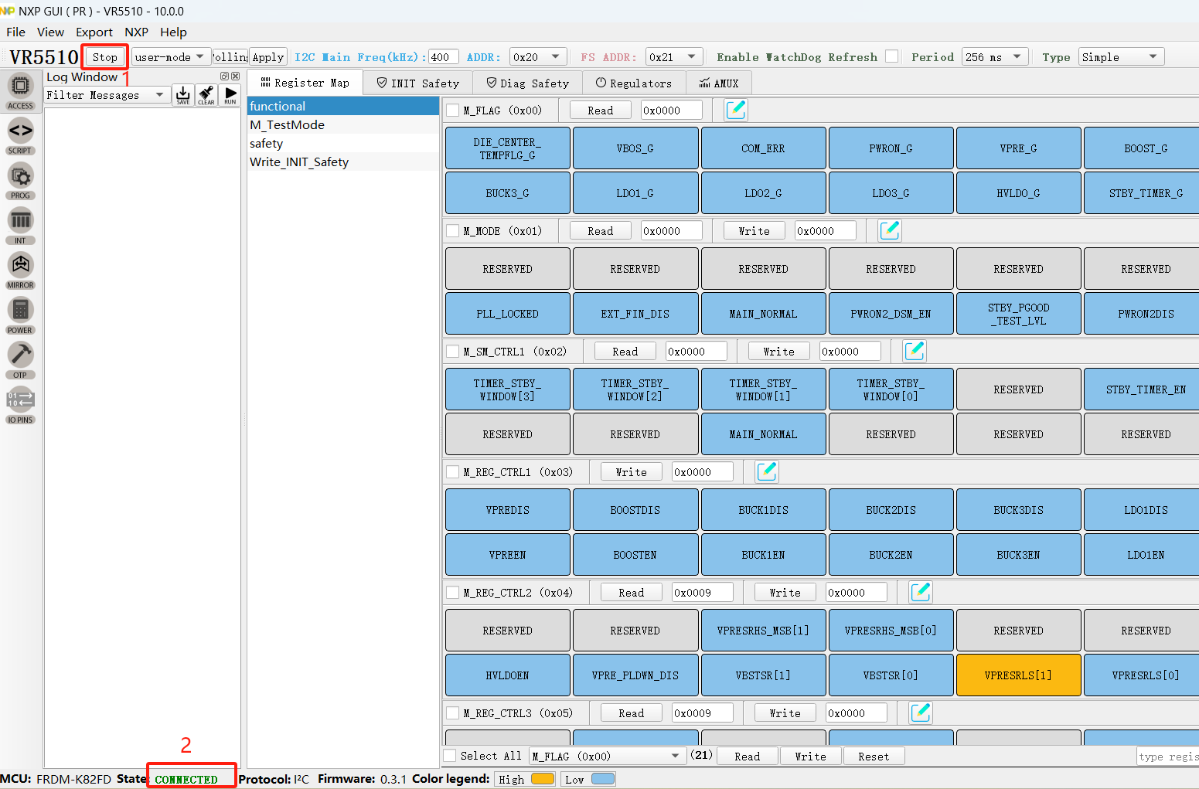

   ④ 点击 Start，左下角会提示连接。

▲ 图 4  GUI 界面操作 1

    ⑤ 选择 Test-Mode 模式，点击 Apply，点击 OK。

▲ 图 5  GUI 界面操作 2

    ⑥ 点击 Mirror，点击 Mirror Main，点击 Read，确认是否为空片，如图，寄存器里面没有信息，确认为空片。

▲ 图 6  Mirror 界面操作

   ⑦ 点击 PROG，选择 Script，点击 Browse，选择要烧写的 OTP 脚本文件，点击打开。

▲ 图 7  PROG  界面操作 1

   ⑧ Sequential 栏勾上，点击 Program，后面弹出的框点击 Yes，Yes 和 OK，然后开始烧录。

▲ 图 8  PROG 界面操作 2

   ⑨ 烧录过程大概需要 1 分 25 秒，最后提示烧录成功，点击 OK。

▲ 图 9  PROG 界面操作 3

   ⑩ 点击 Mirror，点击 Read，可以看到寄存器已经有了新的参数，说明 OTP 脚本已经烧写到 VR5510 里面了。

▲ 图 10  OTP 烧录后验证

     以上便是 VR5510 OTP 烧写操作方法介绍。

     如需更深入的技术交流，欢迎在博文下方评论或者关注并给我留言。

     附录：参考文献

                ①《 VR5510 OTP 烧写注意 1.pdf 》
