Hands-On LKS_EVB_MCU453_V2.0 环境搭建

一、简介

本文主要介绍如何对 LKS_EVB_MCU453_V2.0 开发板实现环境搭建。

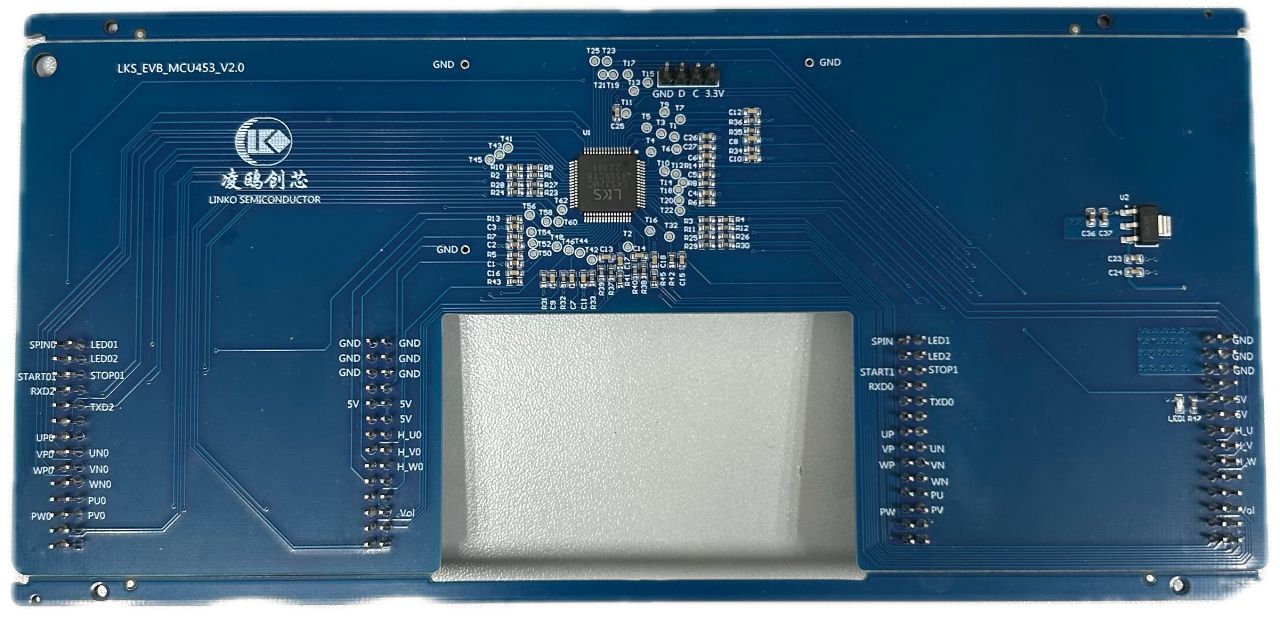

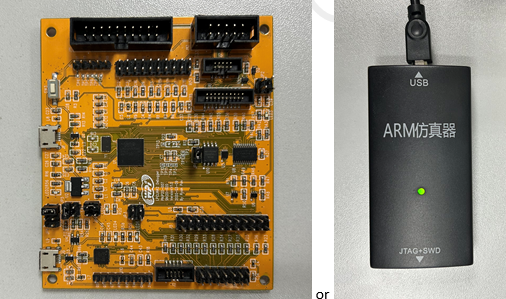

硬件平台：LKS_EVB_MCU453_V2.0 开发板、LPCLINK2 Debugger or Jlink。

软件平台：Keil

二、LKS 芯片驱动插件安装

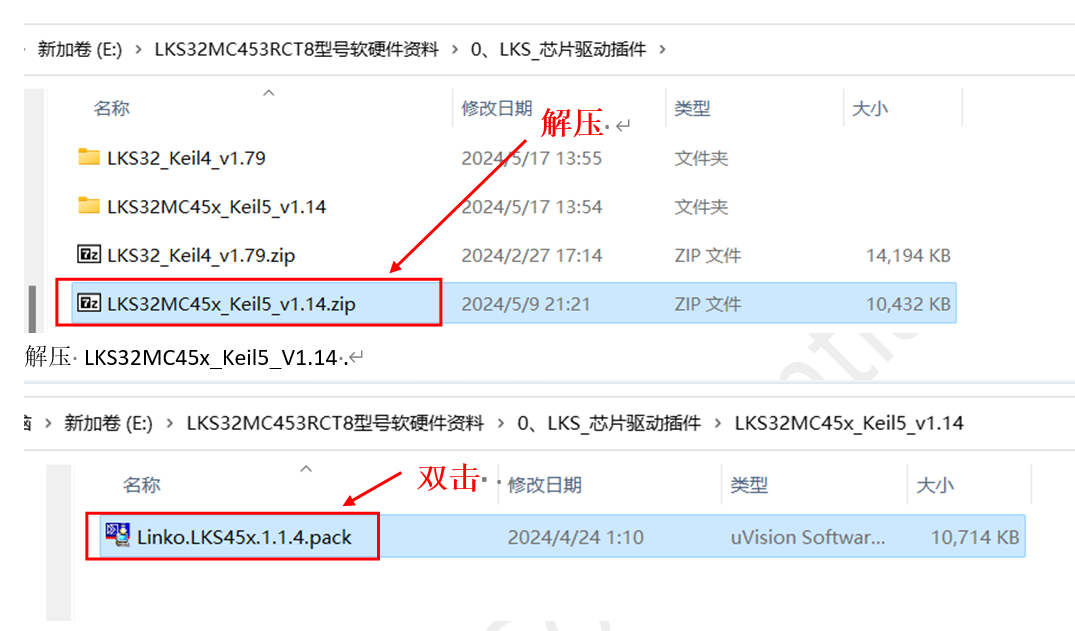

进入到解压的文件夹里，双击 Linko.LKS45x.1.1.4.pack。

点击 Next。

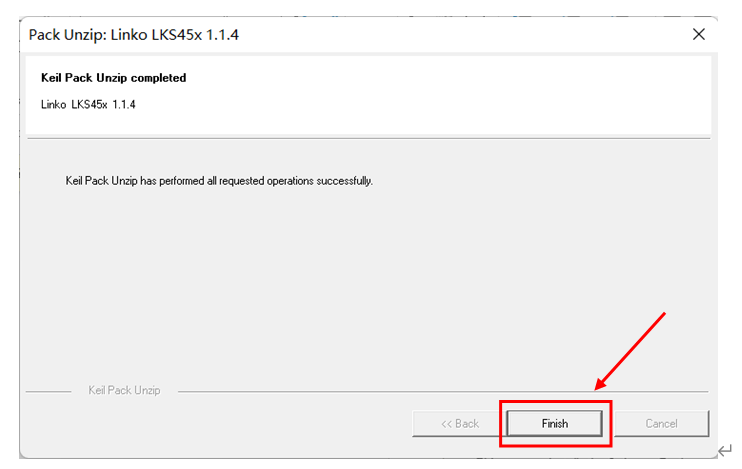

最后点击 Finish 完成。

三、Keil 环境搭建

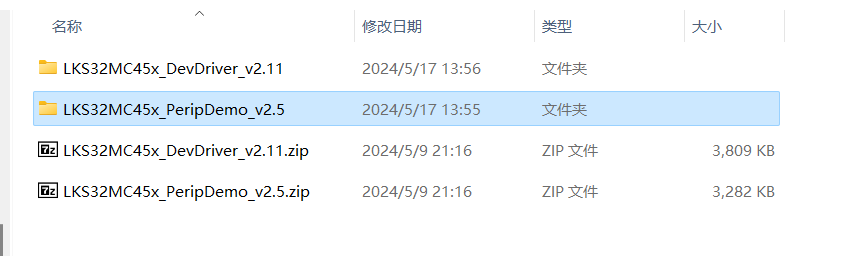

如下图所示的文件夹里存放 LKS 的外设 Demo。

3.1 Software Pack

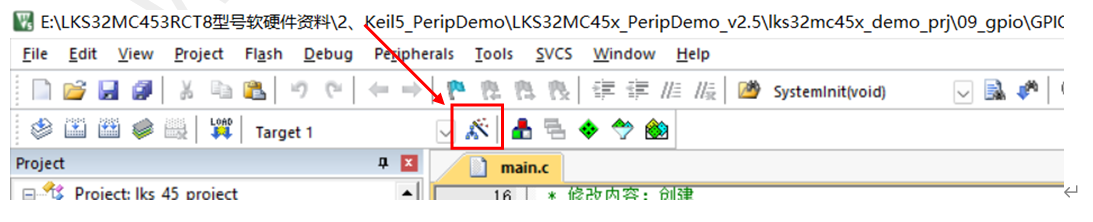

进入到 keil 中，点击框选部分。

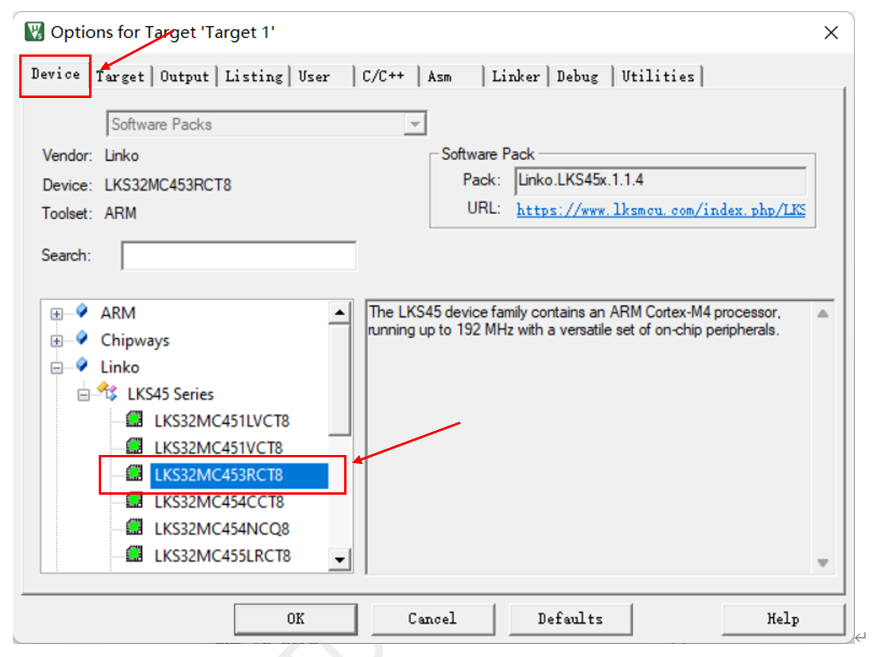

进入到 Options for Target 中，选择我们所用到的 MCU 信号 LKS32MC453RCT8。

3.2 Debug set

点击如图所框选图案。

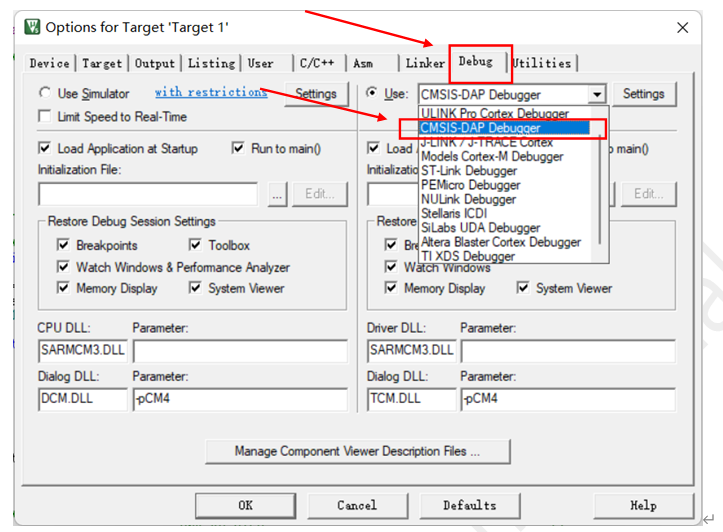

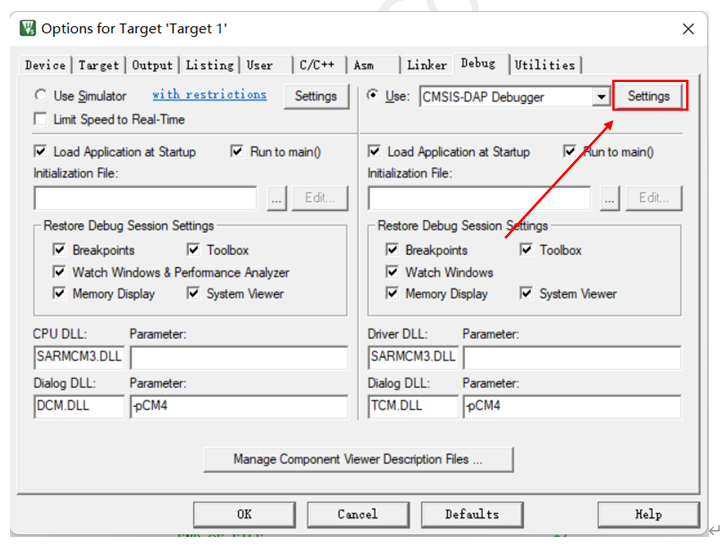

进入到 Options for Target 中，选择 Debug 一栏，下拉选择 CMSIS-DAP Debugger。

选完之后接着点击 Settings。

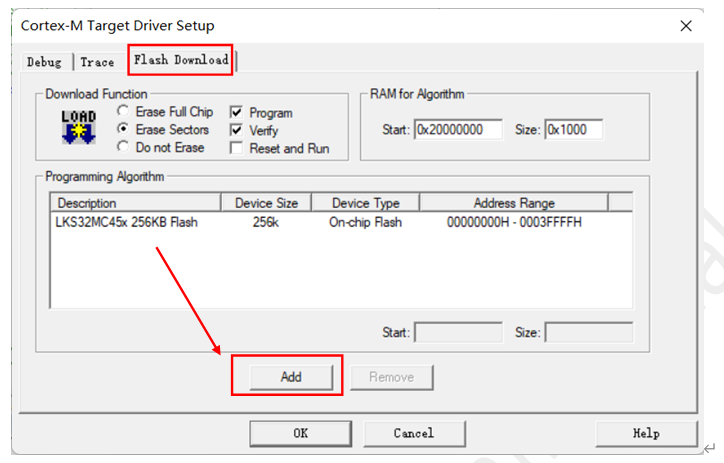

到 Flash Download 一栏，点击 Add。

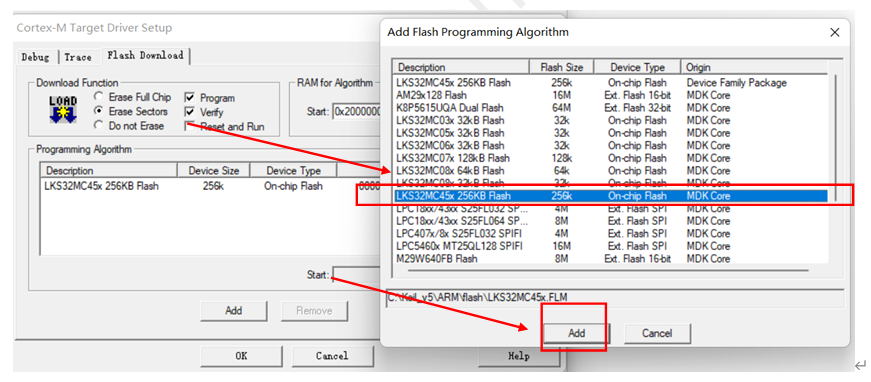

选择 LKS32MC45x 256KB Flash，点击 Add。

最后点 OK 完成设置。

3.3 编译和下载

如图所示：

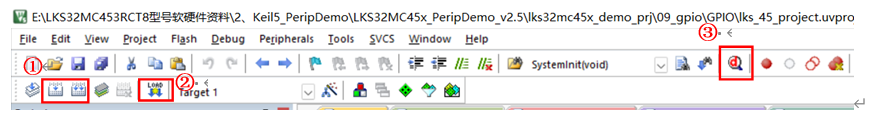

1. 左：构建目标文件
2. 右：构建所有文件
3. 下载代码到闪存
4. 启动调试

      先按 1 编译，2 下载到板上即可。

四、硬件连接方式：

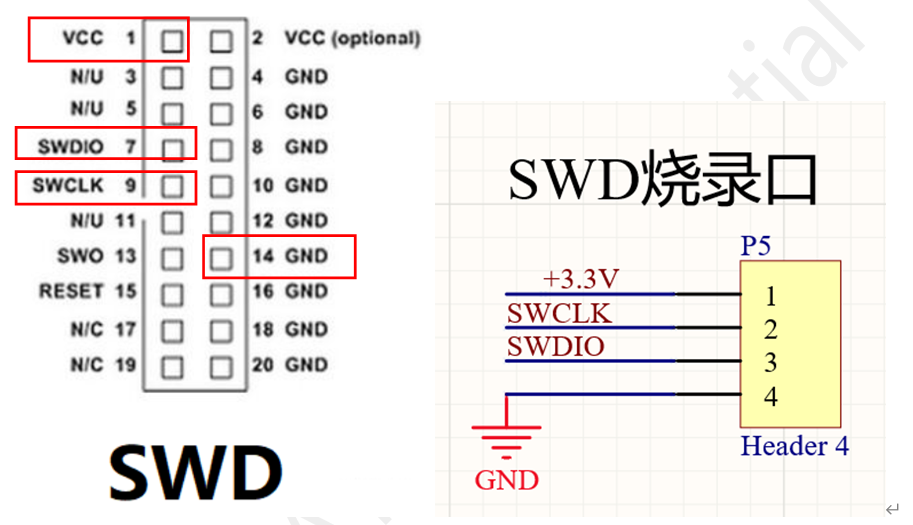

LKS 采用 SWD 接口方式连接，在板子上有接出 SWD 烧录口如图所示。SWD 的接口定义如图所示，按照如图进行连接。

4.1 LPC Debugger 方式

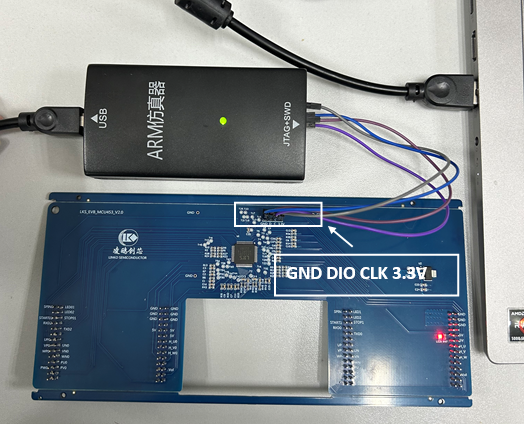

如图所示，LPC Debugger 板和 LKS_EVB_MCU453_V2.0 板连接，通过板上接口 GND、DIO、CLK、3.3V 与 SWD 的对应接口相连。

4.2 Jlink 方式

如图所示，Jlink 和 LKS_EVB_MCU453_V2.0 板连接，通过板上接口 GND、DIO、CLK、3.3V 与 SWD 的对应接口相连。

五、总结

本文通过详细的步骤操作，给读者演示了如何对 LKC_EVB_MC453_V2.0 进行环境搭建，阅读此篇后，能有一个初步认识。

六、参考文献

[1]  LKS 器件驱动安装包示例.docx

[2]  SDK：LKS32MC45x_PeripDemo_v2.5

[3] 原理图：LKS_EVB_MCU453_V2.0.SchDoc
