FPGA设计-DDS Compiler的使用

目录

简介

项目详情

---

简介

直接数字合成器(DDS)是软件无线电和数字通信系统的关键工具，因为它们提供了一种在数字领域产生复杂信号的方法，也是可变的。虽然DDS背后的理论相当简单，但第一次在FPGA中实现它可能有点挑战性，这就是为什么我想创建这个项目作为一个非常简单的例子，说明如何使用Xilinx DDS编译器IP并使其在Ultra96板的可编程逻辑中运行。

DDS也被称为数控振荡器(NCO)，它包含一个正弦波数据值的查找表，它接受给定的相位值并输出适当的正弦波数据/幅度值。该输入值决定了输出波形的频率，因为该值越小，DDS通过正弦波查找表的步骤越慢，输出波形的频率越低。相反，输入值越高，DDS遍历查找表的速度就越快，输出波形的频率就越高。这个输入值通常被称为调优字，但在Xilinx DDS Compiler IP中，它被称为相位增量。

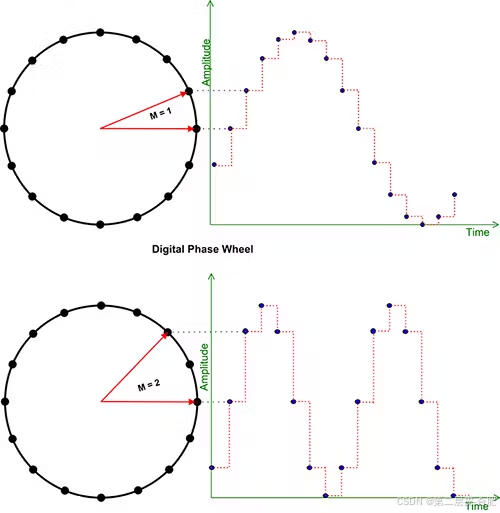

如上图所示，该相位增量值(∆θ)越大，DDS在代表复杂波形的单位圆周围的步长越快。当M加倍时，所得到的复杂波形的频率也加倍，因为它绕单位圆的步进速度是原来的两倍。与这个单位圆的相位值有
