小白跟做江科大32单片机之定时器输出比较

原理部分

背景

GPIO口是数字输出端口，只能输出1和0。但是通过PWM，可以使其控制LED呼吸灯亮灭的程度

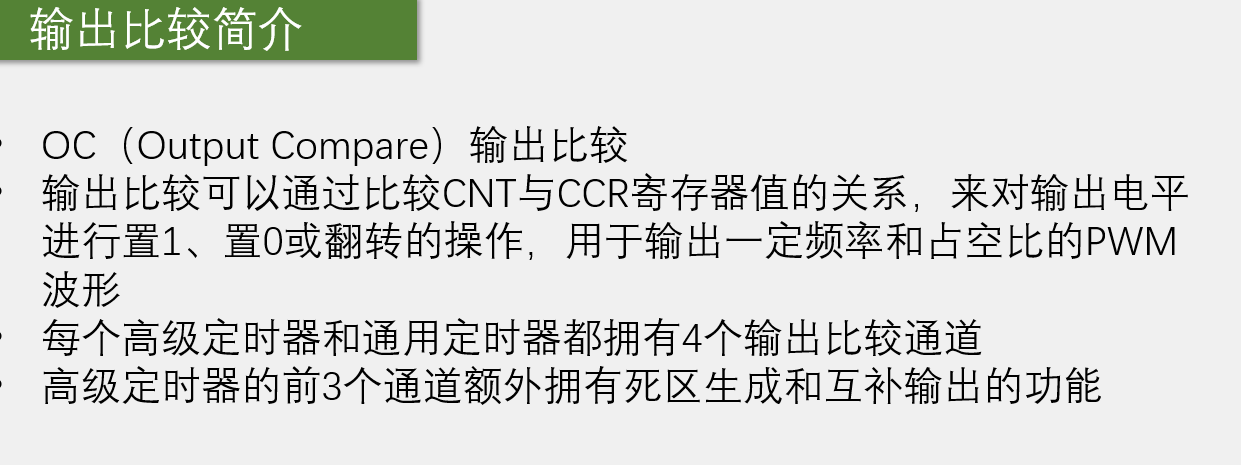

1.通过CNT和CCR进行比较，可以输出一定频率和占空比的PWM波形

2.通用定时器有4个CCR，可同时输出4路PWM波形，但只有一个CNT

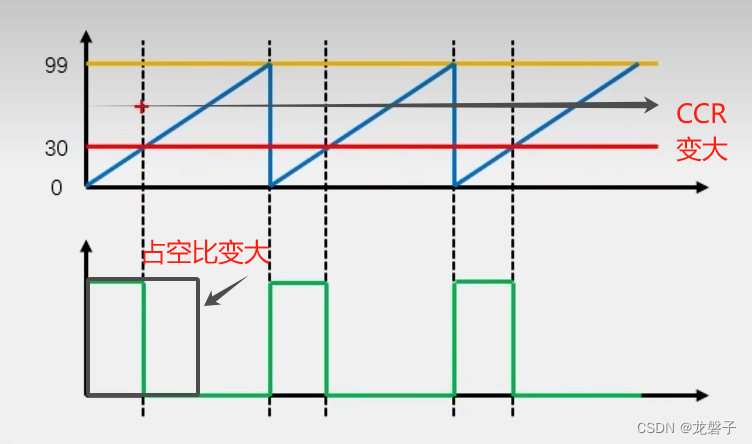

输出比较部分，通过比较CNT和CCR的值，CNT计数自增，CCR是我们给定的一个值，这样就可以输出一定占空比的输出波形

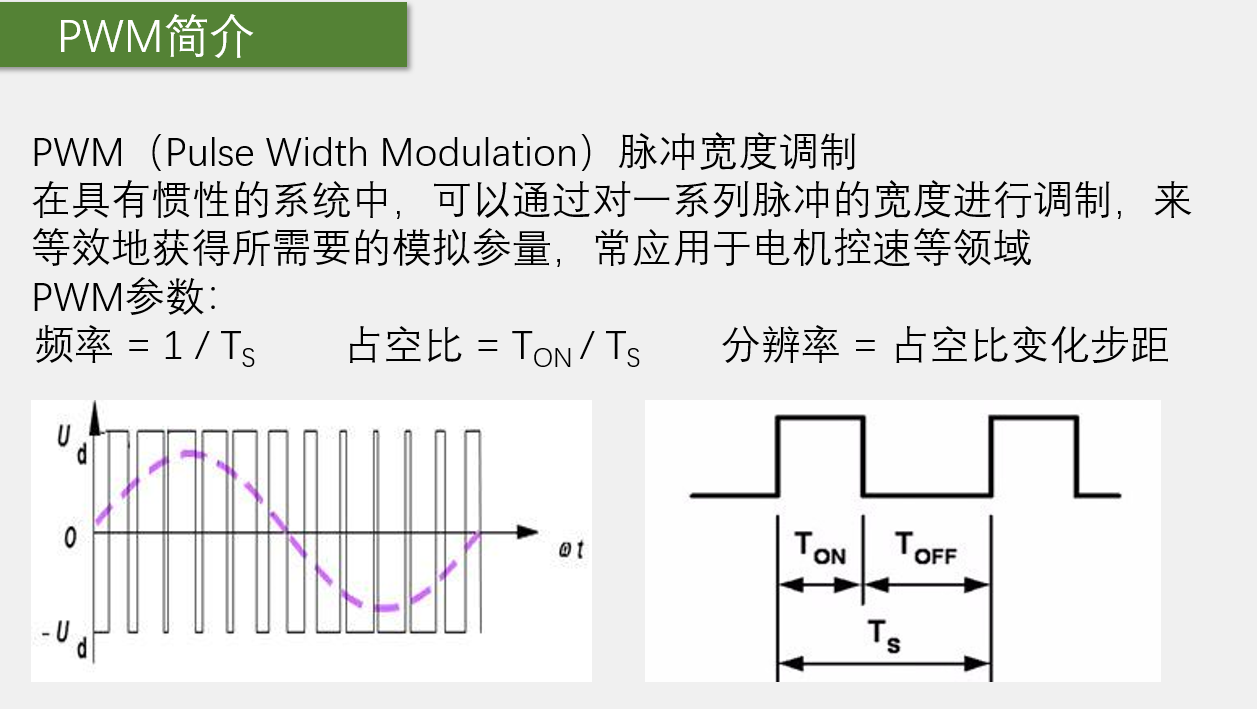

3.PWM波形

惯性系统就是断电之后不会立刻停止运行的器件，eg：LED

4.如何输出PWM波形

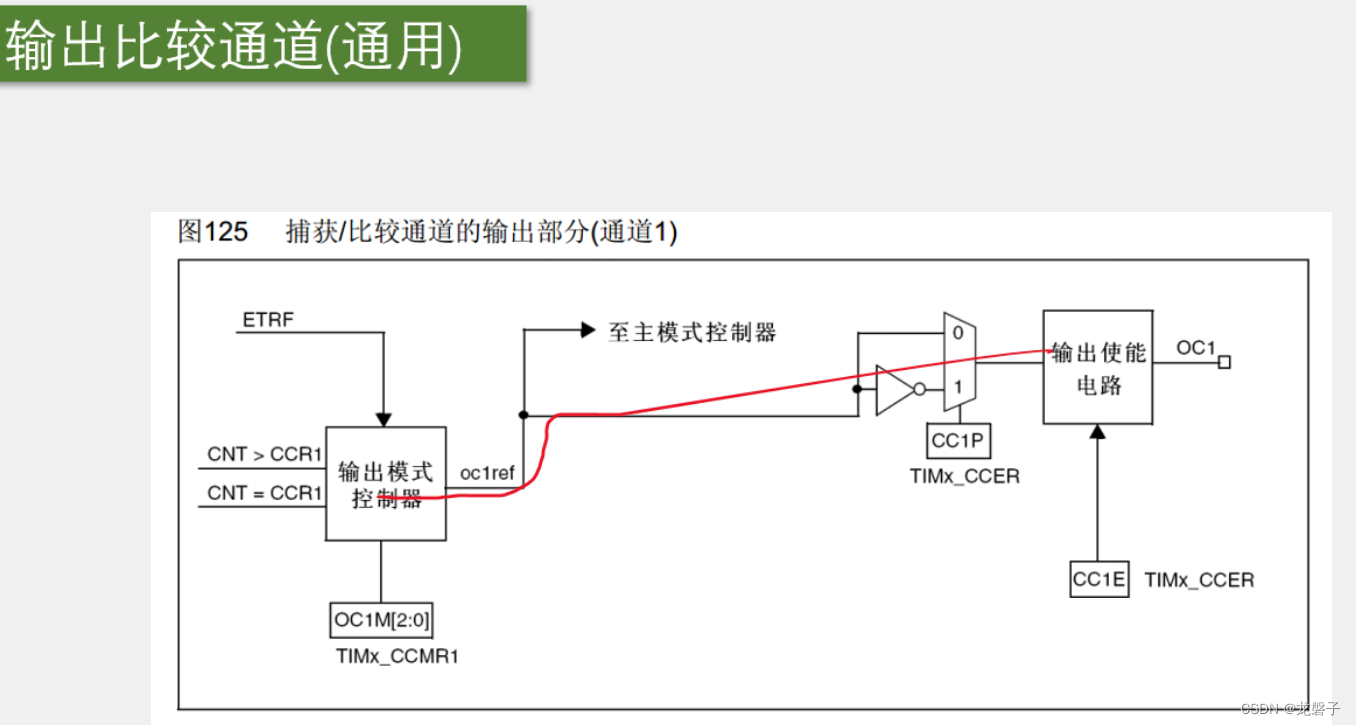

外部比较->输出oc1ref->极性选择->CCIP写0代表不翻转，写1代表翻转->输出使能->OC1->CPIO

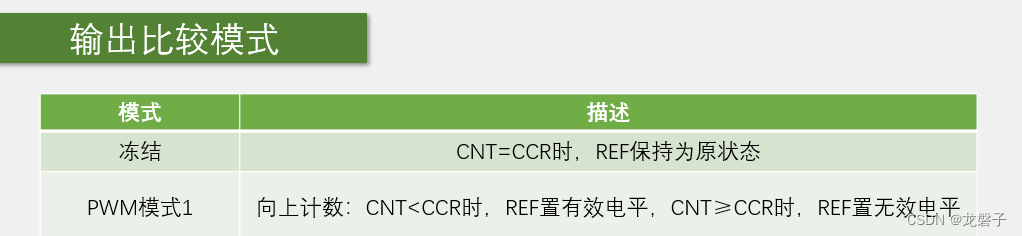

本实验只用PWM模式1

5.

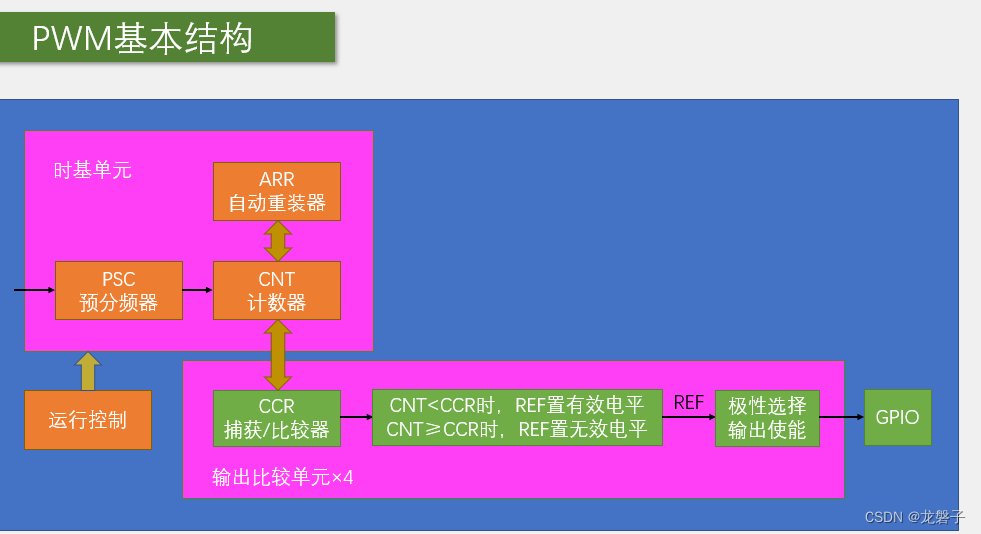

时钟源选择->时基单元->输出比较->CNT、CCR比较

我们可以设定CCR为固定值

6.

7.STM32外设

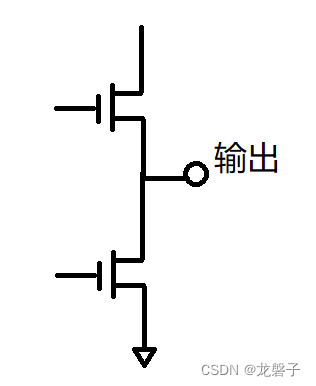

推挽输出示意图：

上管导通，输出高电压，下关导通，输出低电压。

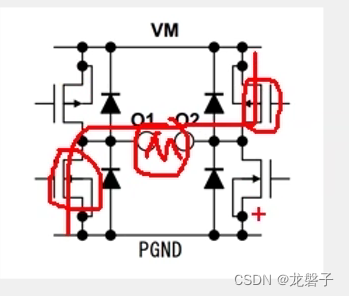

H桥电路，两个推挽电路组成，这是电流从右边流向左边

---

代码部分

思路

1. 开启PWM时钟，TIM外设，GPIO外设
2. 时基单元配置
3. 配置输出比较单元：CCR值，比较模式，极性选择，输出使能
4. GPIO配置：复用推挽输出GPIO口
5. 运行控制配置：计数器

实现

实验一

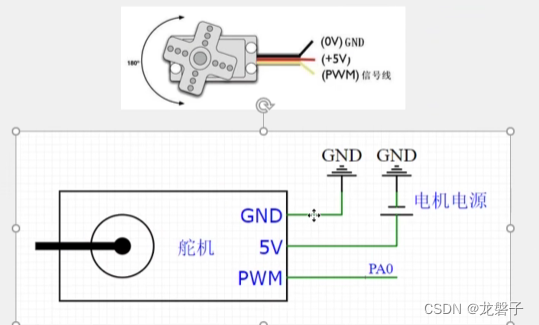

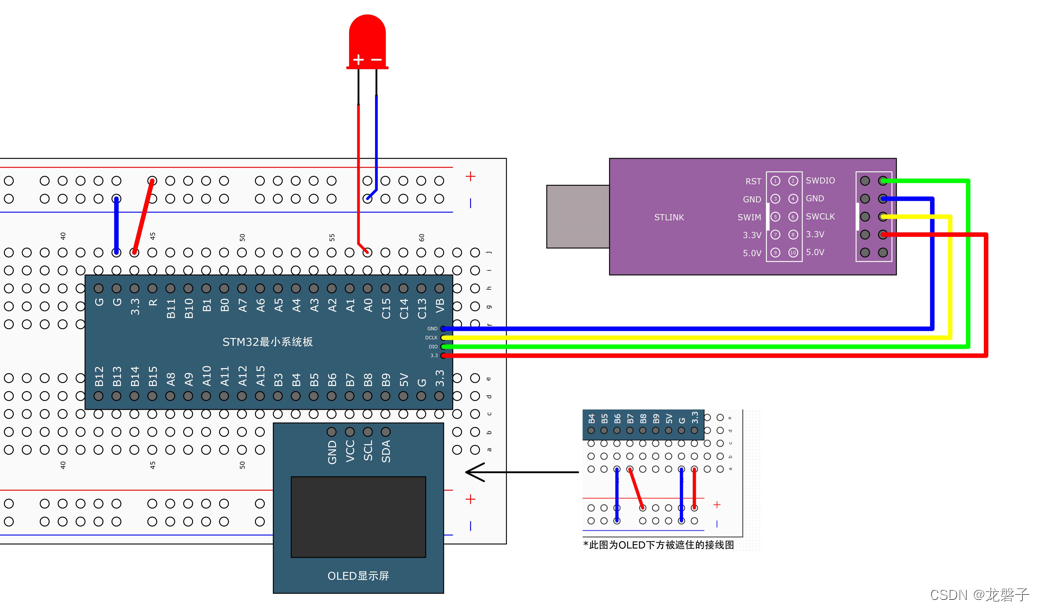

1.复制上一小节的定时器项目，改名为自己想取的名字，在hardware下新建PWM._LED.c和PWM._LED.h文件，并按照江科大老师所给的电路图进行连接

2.PWM._LED.c

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：定时初始化
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数配置为外部时钟，定时器相当于计数器
  */
void PWM_Init(void)
{
    /*开启时钟*/
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);            //开启TIM2的时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);            //开启GPIOA的时钟

    /*GPIO初始化P0口*/
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;;
    GPIO_InitStructure.GPIO_Pin= GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /*配置时钟源*/
    TIM_InternalClockConfig(TIM2);        //选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟

    /*时基单元初始化*/
    TIM_TimeBaseInitTypeDef TIM_TimeBaseIn
