定时器

定时器介绍

51单片机的定时器属于单片机的内部资源，其电路的连接和运转均在单片机内部完成的。

定时器作用

1、计时功能，用于计时系统，可以实现软件计时，或者使程序每隔一固定时间完成一项操作

2、延时功能，代替长时间的Delay，提高CPU的运行效率和处理速度

3、中断功能，当定时器计数值达到预设值时，会产生硬件中断请求。CPU响应中断后将执行相应的中断服务程序，这样可以在固定的时间间隔内自动切换执行不同任务，提高了CPU的工作效率，实现了多任务的协同处理。

4、频率测量与计数脉冲，定时器也可以用作计数器，对外部输入的脉冲信号进行计数，从而可以测量外部事件发生的频率或次数。

STC89C52单片机中，定时器/计数器T0和T1都有4种不同的工作模式。以下是这四种工作模式的简要描述：

1. 方式0（Mode 0）：13位计数器

   • 在这种模式下，定时器是一个13位的计数器，由TLx（低8位，对于T0是TL0，对于T1是TL1）和THx（高5位）组成。
   • 计数器从0开始递增计数，当计数值达到2^13-1（即8191）时会自动重置并重新开始计数。
   • 方式0没有自动重装载功能，不适用于波特率发生器或其他需要周期性中断的应用。

2. 方式1（Mode 1）：16位计数器（常用）

   • 这是一种16位的定时器/计数器模式，使用THx作为高8位，TLx作为低8位。
   • 当计数值从0计数到65535（FFFFH）时溢出，并可以触发一个硬件中断（中断号为INT0或INT1，对应于T0和T1）。
   • 此模式下支持自动重装载初值的功能，常用于产生精确的定时间隔或者计算外部事件的频率。

3. 方式2（Mode 2）：8位自动重载模式

   • 这是一种自动重载的8位定时器/计数器，但不同于方式1，它主要用于波特率发生器。
   • TLx作为一个8位计数器，在计数溢出后，不仅会置1溢出标志（TFx），还会自动装入THx的内容到TLx中继续计数。
   • THx则用来存放预设的重载值。

4. 方式3（Mode 3）：两个8位计数器

   • 这种模式通常称为“捕捉/比较”模式，提供两个独立的8位定时器。
   • 每个定时器单元（TLx和THx）都可以独立工作，各自有自己的控制寄存器和中断功能。
   • 它们既可以用于捕捉外部信号的上升沿或下降沿时刻，也可以用于比较输出，但这种方式相对复杂，不常用在简单的定时任务中。

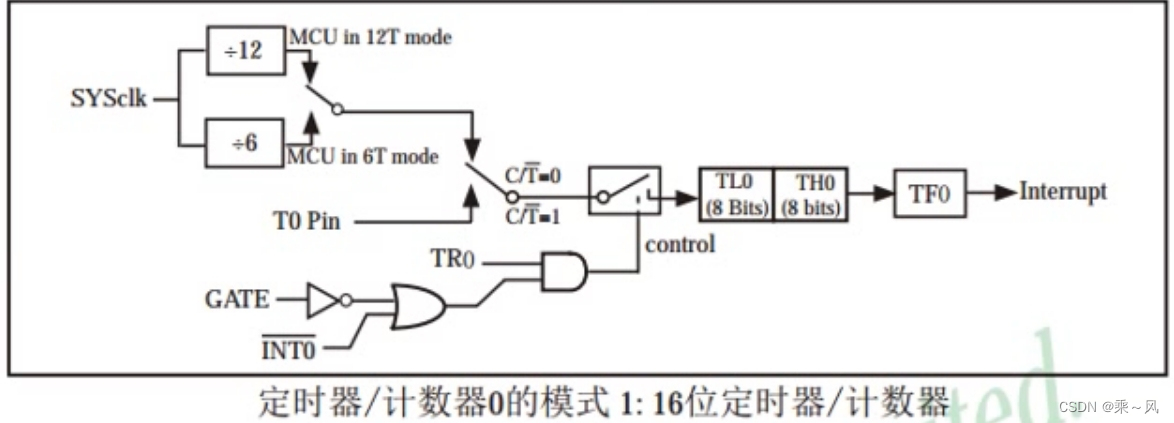

 工作模式1框图：

1. 非门（NOT Gate）： 非门用于实现逻辑反相操作，它有一个输入和一个输出。当输入为高电平（1）时，输出为低电平（0）；（给1变0，给0变1）

2. 与门（AND Gate）： 与门有至少两个输入和一个输出，只有当所有输入均为高电平时，输出才为高电平。（有0即0）

3. 或门（OR Gate）： 或门同样具有至少两个输入和一个输出，只要有任何一个输入为高电平，输出就为高电平。（有1即1）

注：图中左下角从左到右第一个位为非门，第二个为

注：左上是定时系统，左下是计数系统，右边是中断系统

定时器时钟

SYSclk：系统时钟，即晶振周期，本开发板上的晶振为12MHZ

中断系统

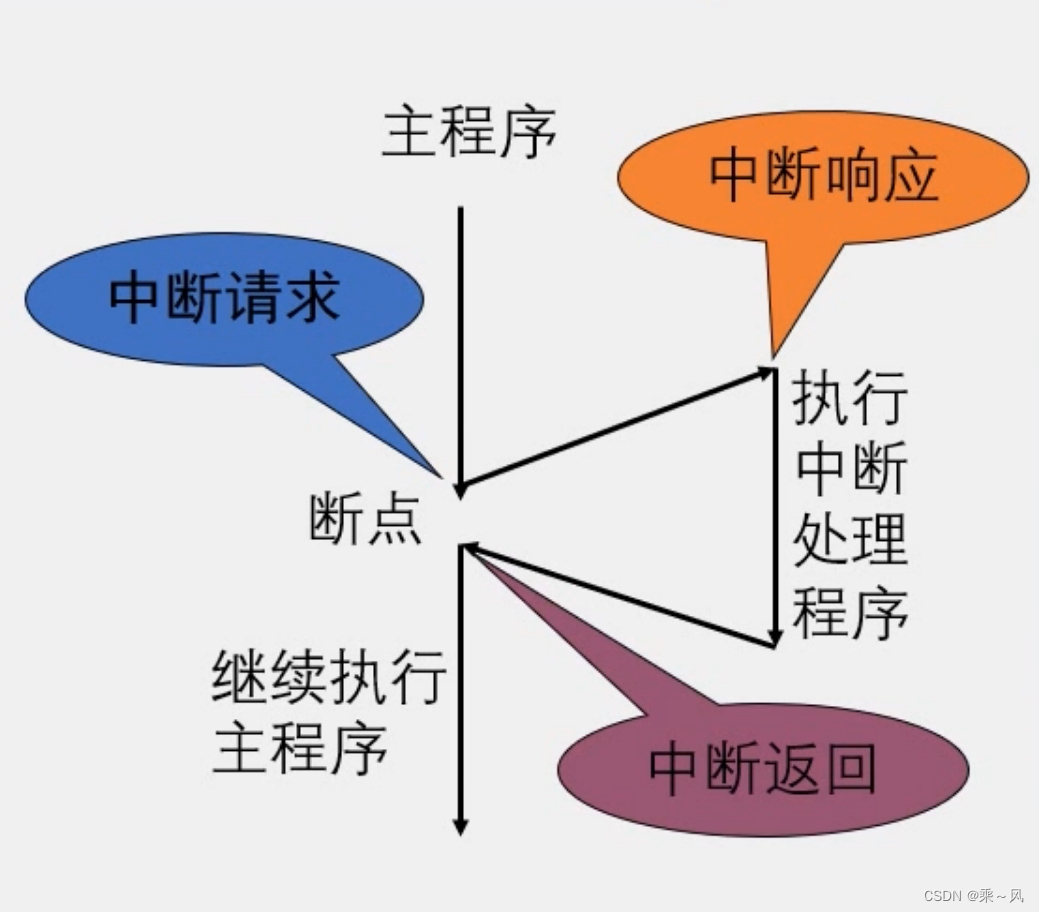

中断系统流程

STC89C52中断资源

1、中断源个数：8个（外部中断0、定时器0中断、外部中断1、定时器1中断、串口中断、外部中断2、外部中断3）

2、中断优先级个数：4个

3、中断号：
