小白仿真电路之曲线仿真1

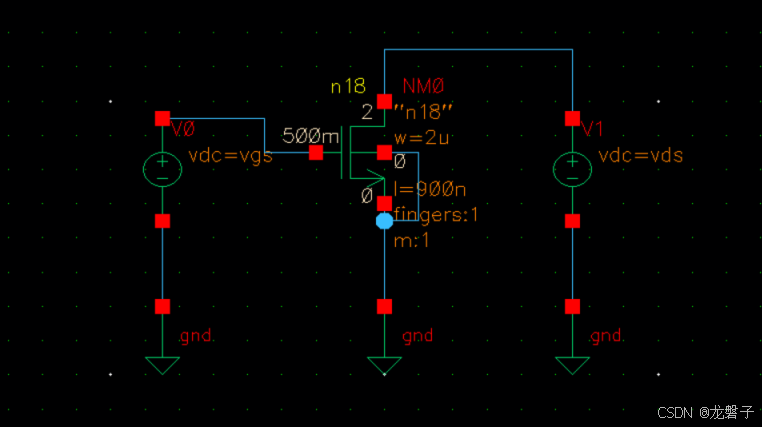

1.电路搭建

为消除沟道调制电阻效应，L一般选晶体管最小尺寸的4-6倍。

我这个工艺最小是180u，我选的是5倍。

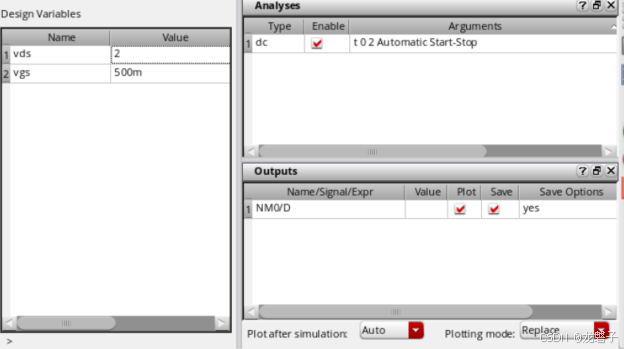

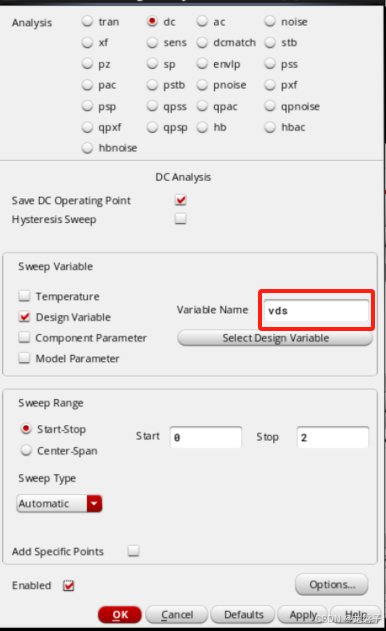

2.设置参数

3.如何查看ids？

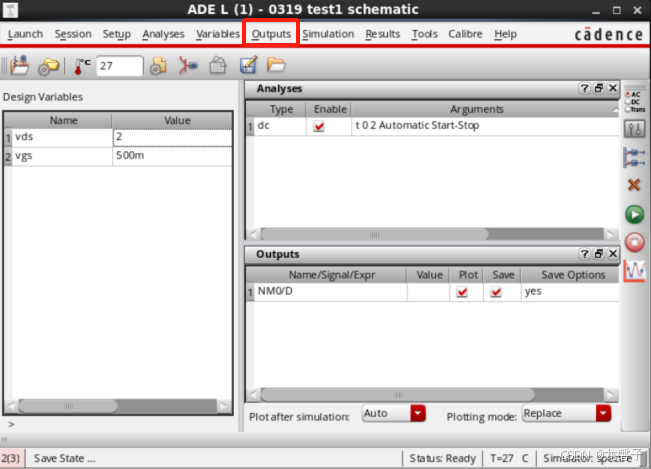

outputs下面有一个to be plotted,选择NM0的D端那个红方框即可。

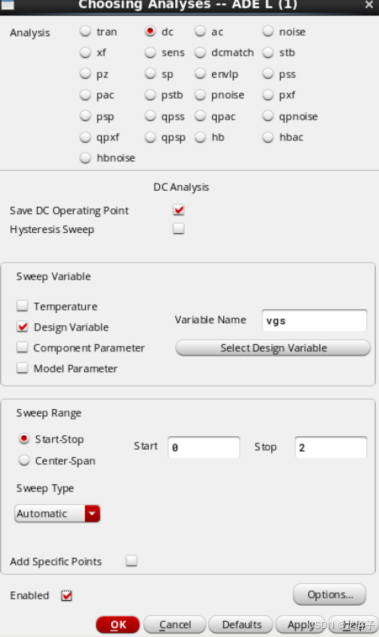

 4.第一步是看vgs变化的曲线，所以参数变化中是vgs变化

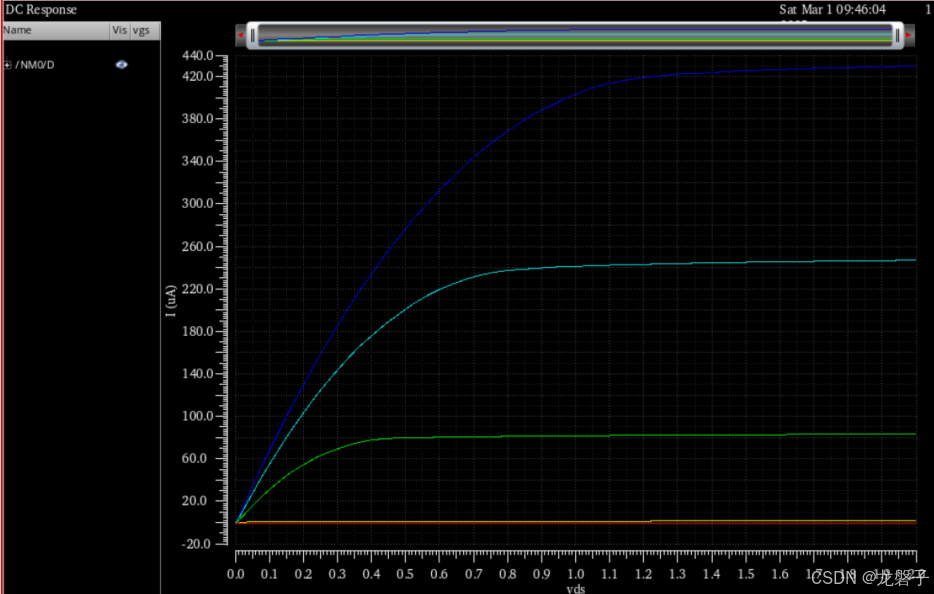

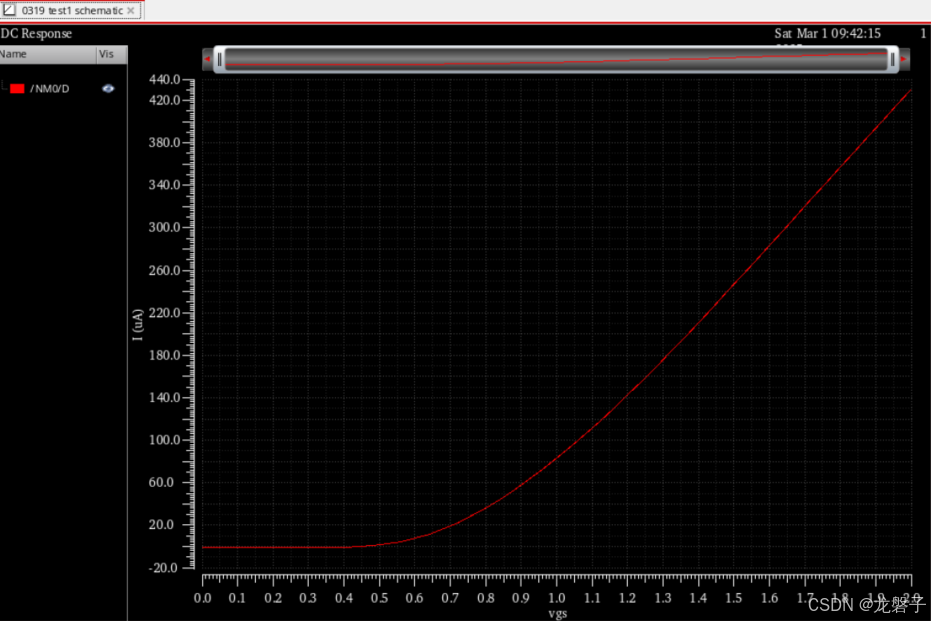

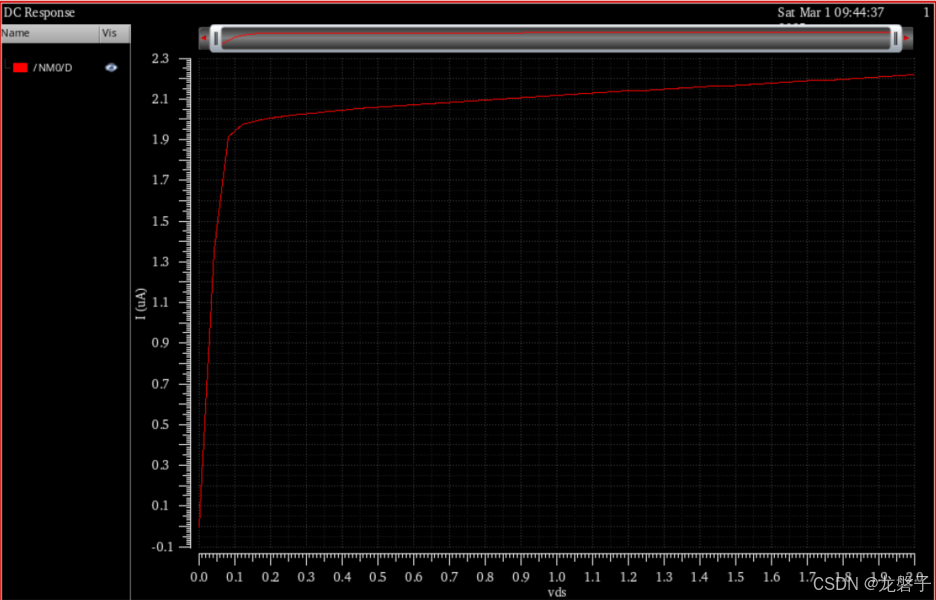

5.图像展示

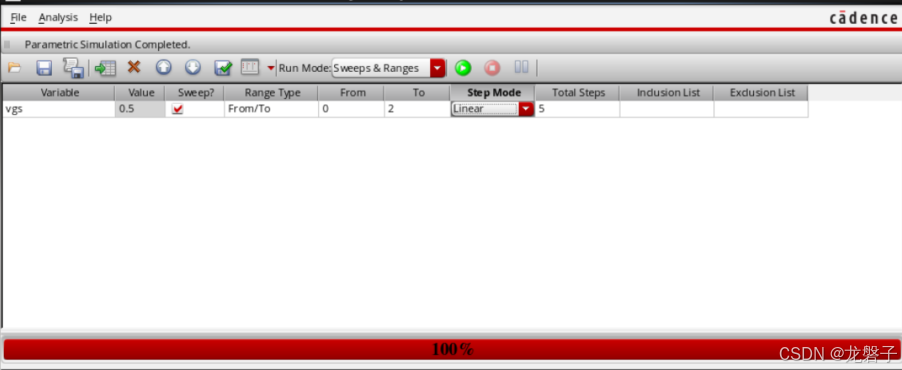

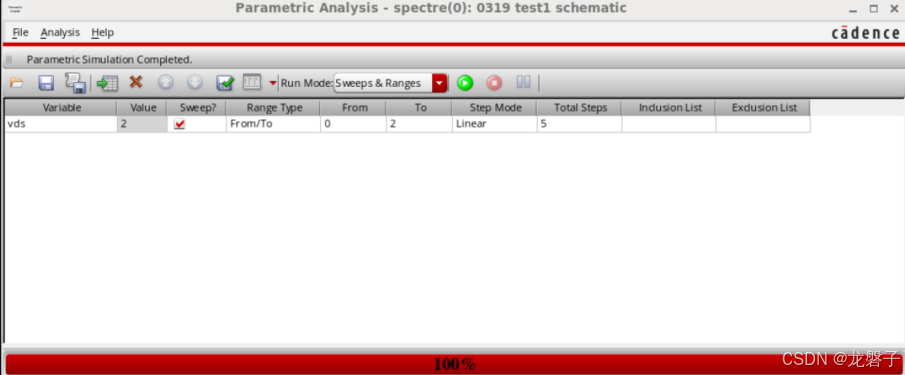

 6.改变vds的大小，扫参。

 7.设置vds为默认变量。

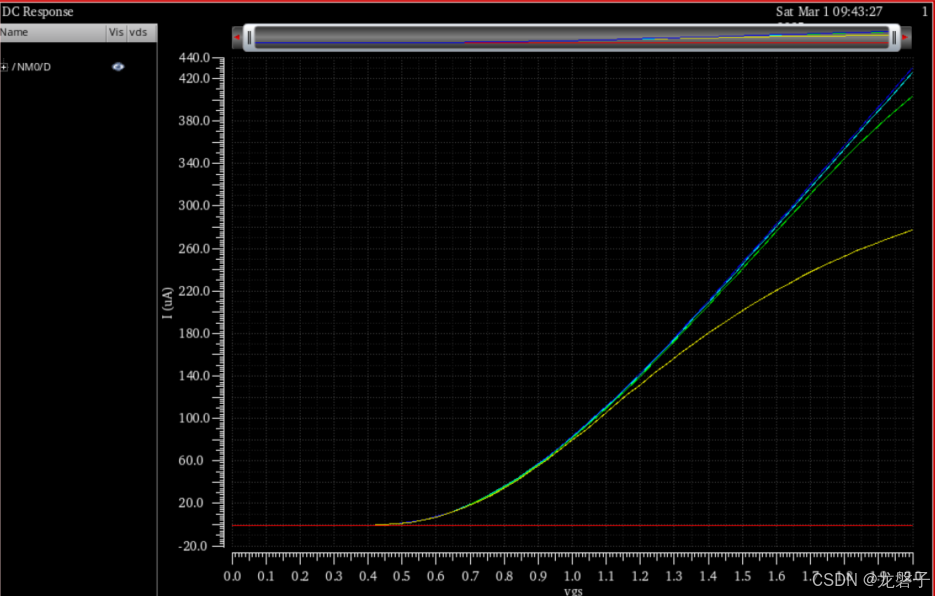

 8.扫参vgs



9.分析

我的这个管子的vth是457.033m，此时vgs>vth时，管子导通，开始有电流通过。

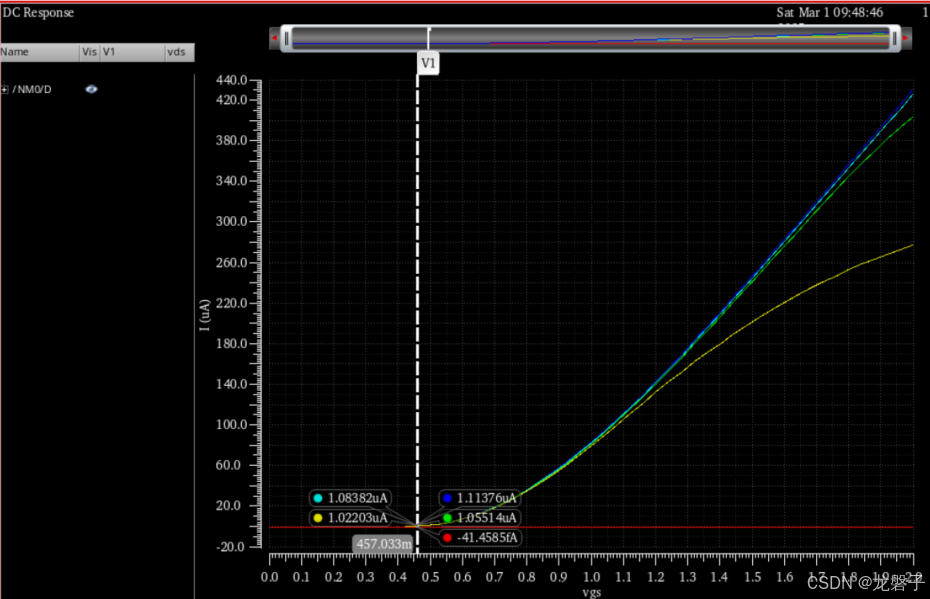

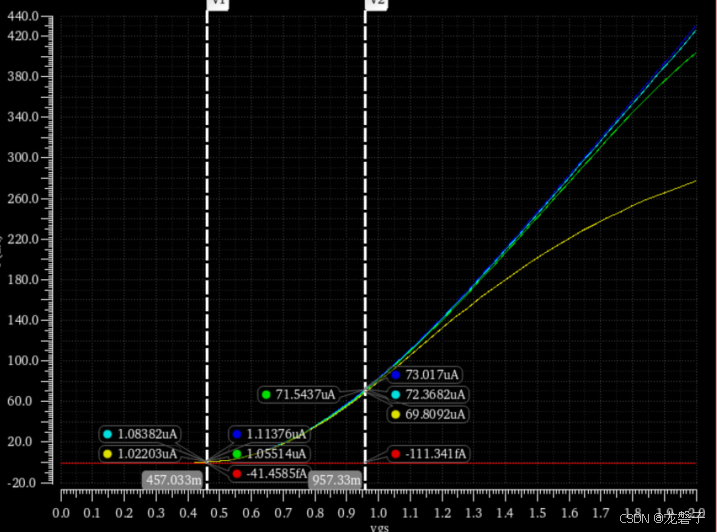

 以黄色线的vds=500m为例，vds+vth=957.33m。注意这个图的X坐标轴是vgs。

下面这个图说明，只要957.33m>vgs>457.33m，这个范围内，管子处于饱和区，即vgs-vth<vds。

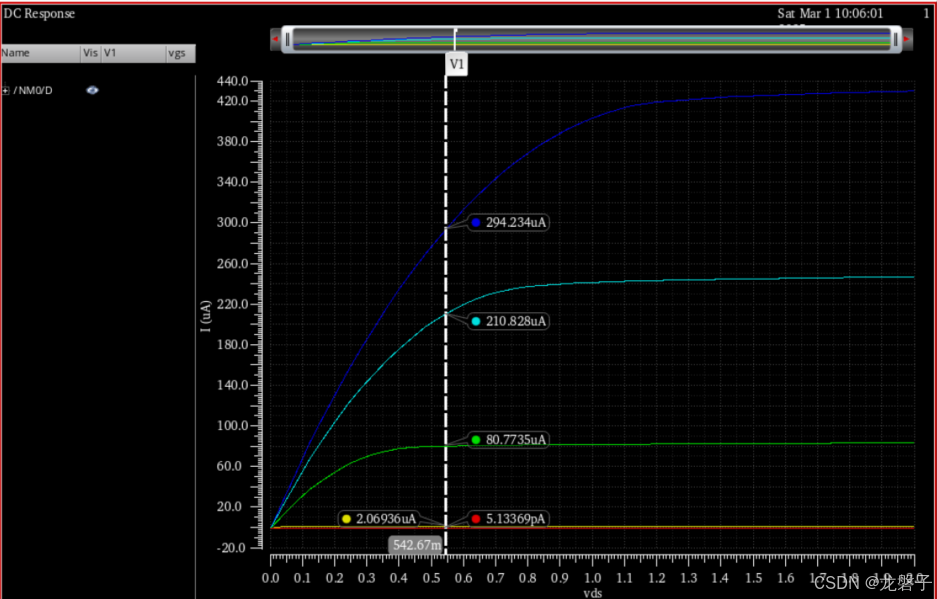

以绿色这条线vgs=1V为指导，此时vth=457.33m，当vds>vgs-vth（542.67m）时，管子进入饱和区。
