Allegro差分自动添加回流地孔操作指导

Allegro自带给差分添加回流地孔的功能，具体操作如下

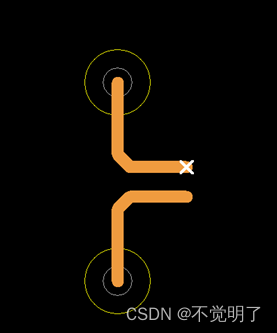

  1. 点击connect命令，任意拉一对差分
    在这里插入图片描述

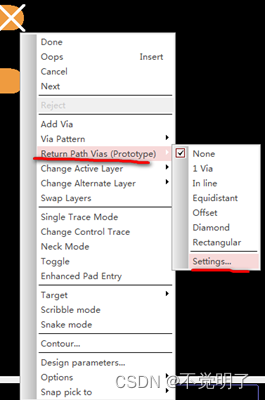

  2. 鼠标右击，选择Return Path。。。，选择settings
    在这里插入图片描述

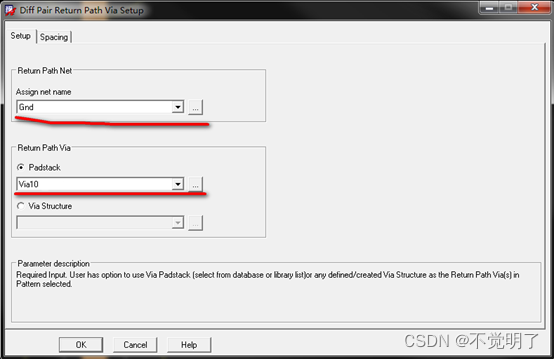

  3. 会弹出设置的对话框，Assign net name给孔分配一个网络，一般是GND，
    Return Path via 选择添加过孔的类型，比如Via10
    在这里插入图片描述

  4. 再选择Spacing ， 给各种过孔结构设置参数
    以in-line为例，user definded 输出35，表示，到差分过孔的air gap是35mil。设置好了点击ok
