Allegro如何输出STP文件操作指导

Stp文件用于查看实物，Allegro支持输出STP格式的文件，下面介绍如何输出，操作步骤如下

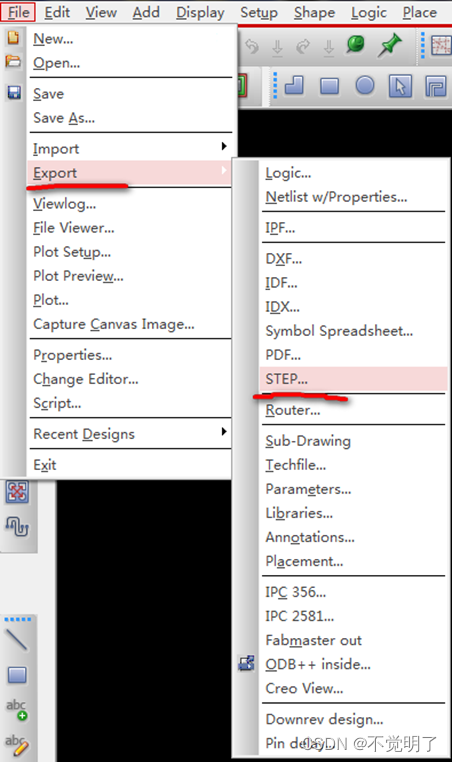

  1. 选择File-export-STEP
    在这里插入图片描述

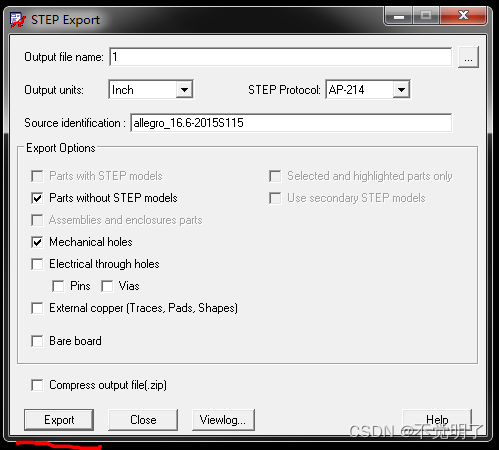

  2. 根据自己的需要选择参数
    在这里插入图片描述

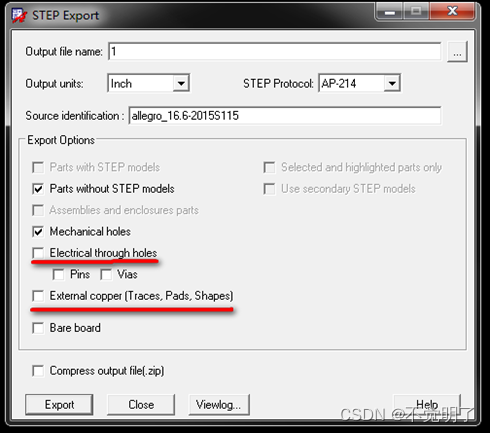

  3. 如果需要输出电气过孔，选electronic hole，需要外层铜皮，勾选External Copper
    在这里插入图片描述

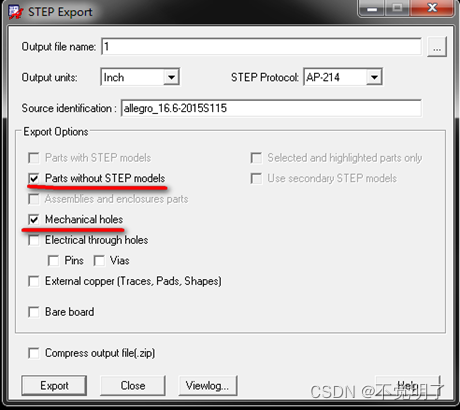

  4. 常规默认值就可以了，点击Export
    在这里插入图片描述

  5. 得到输出STP文件，文件可以导入结构软件中查看
