硬件学习件Cadence day12 PCB设计中打地孔与地孔设计，PCB 后期处理，钻孔文件导出

1. 制作 过地孔的焊盘 （两种方法）（又叫制作盲埋孔）

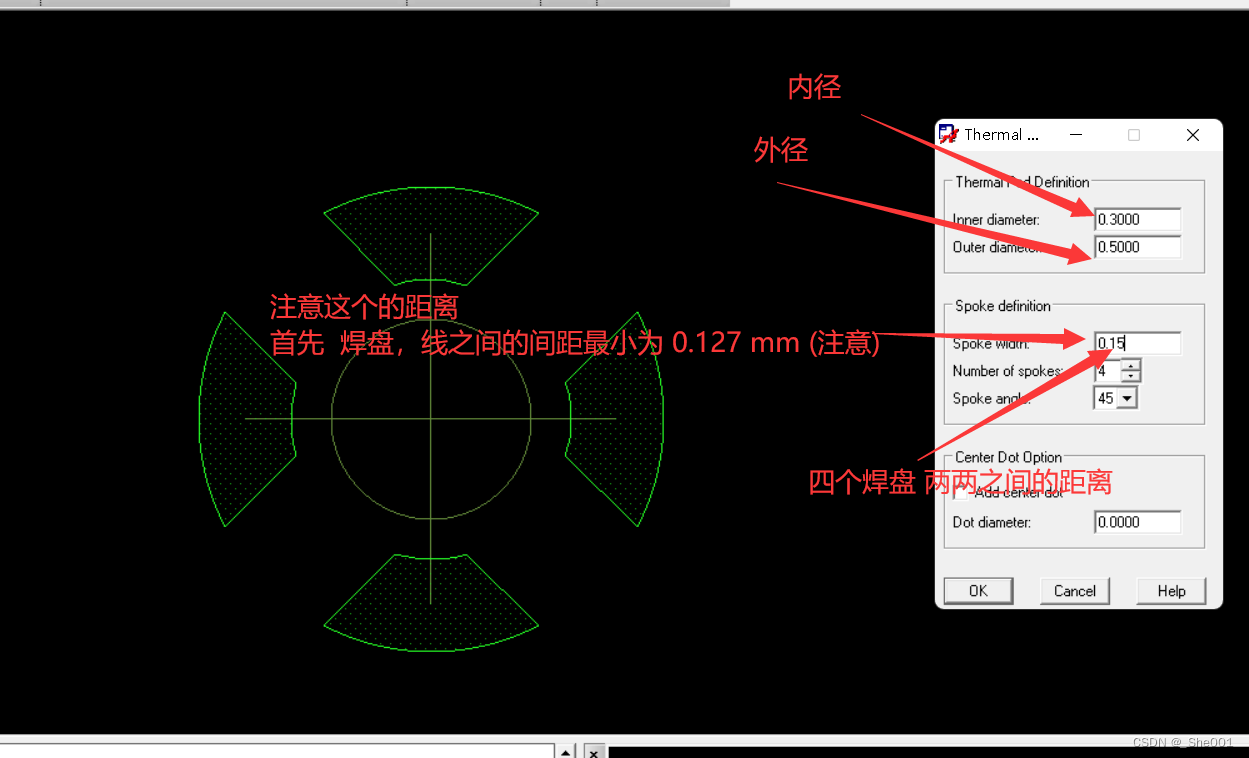

1.1 制作热风焊盘 （之前的教程有，现在只给数据）

---

---

1.2 第一种 allegro 外部  焊盘软件制作

 1.2.1 打开软件

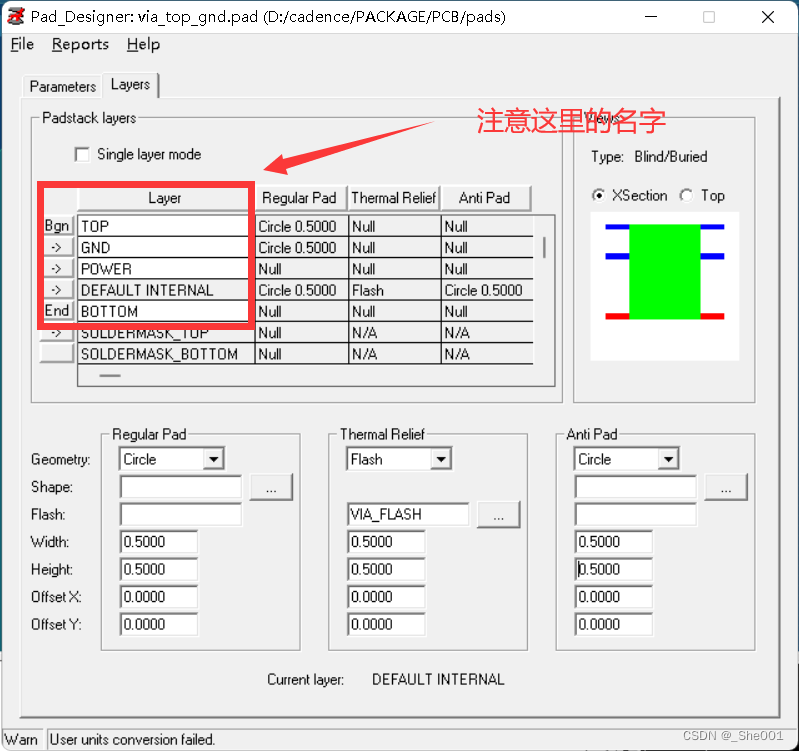

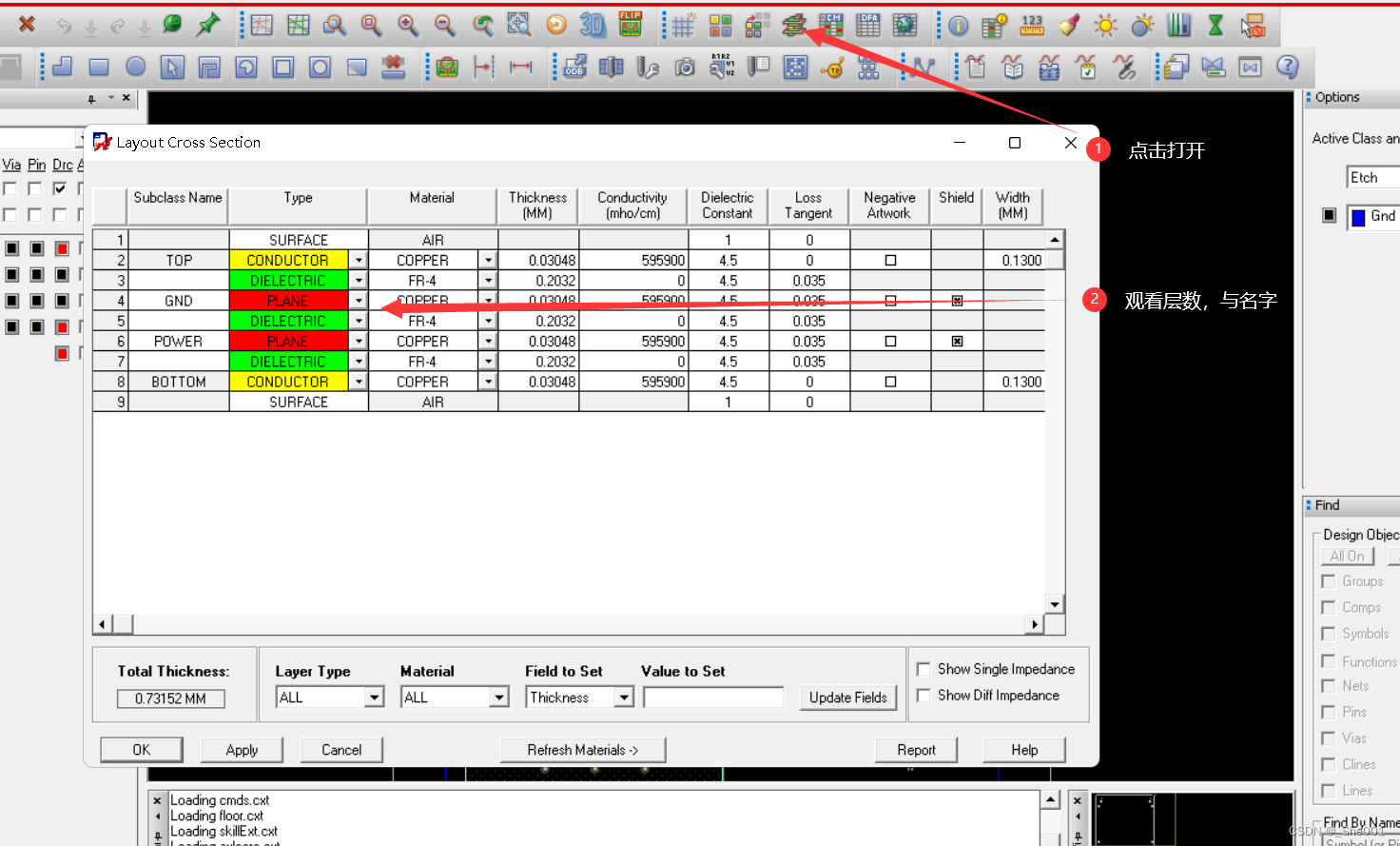

 1.2.2 制作焊盘，查看自己板子的 层数分布

---

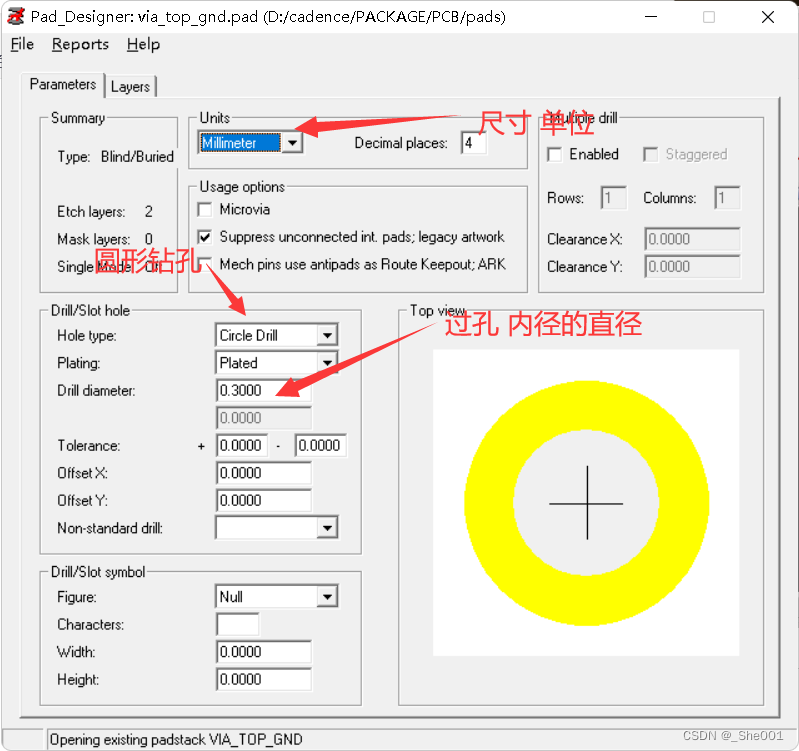

1.2.3  制作焊盘  （顶层  到GND）

---

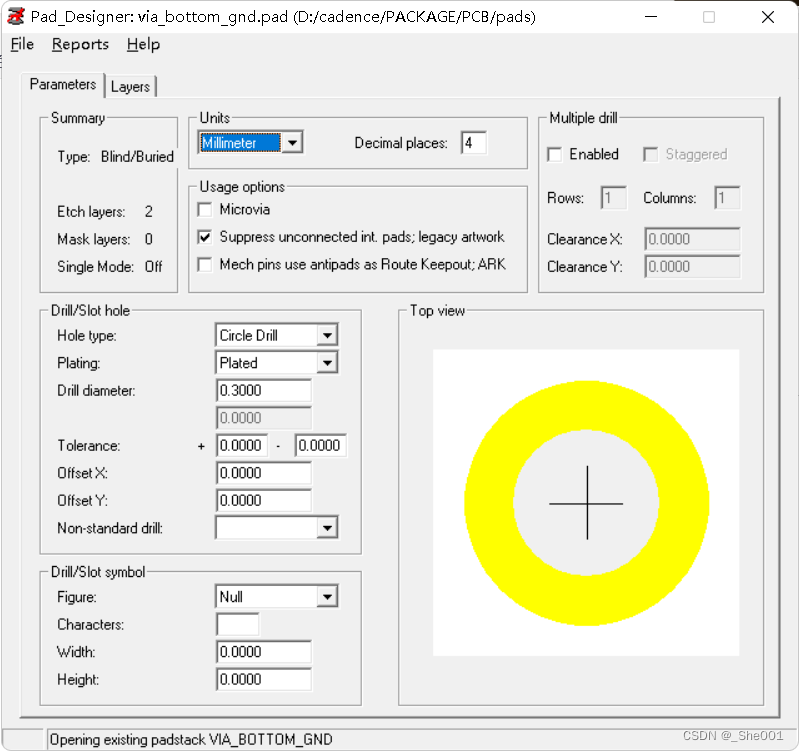

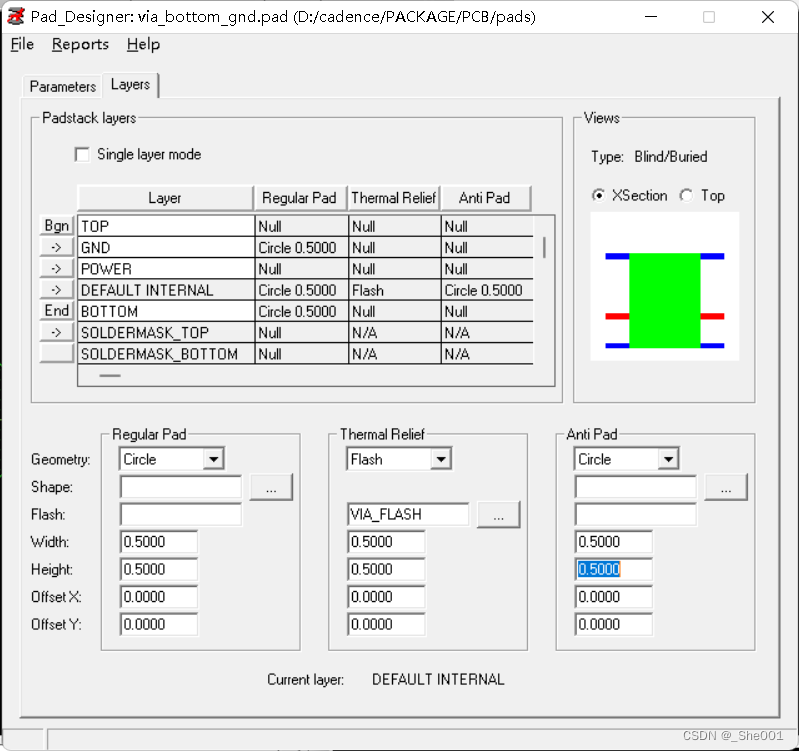

 1.2.4  制作焊盘  （底层 到 GND）

---

---

1.3 allegro 软件内部制作过地孔

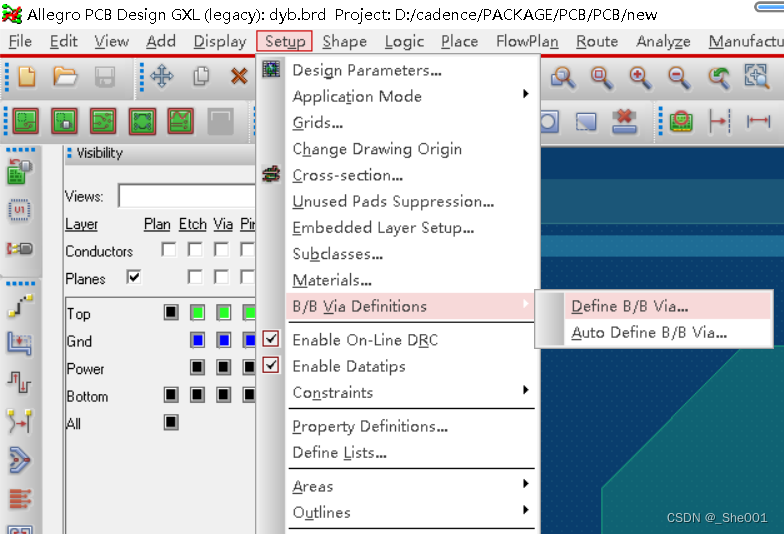

 1.3.1  点击菜单栏的选项

---

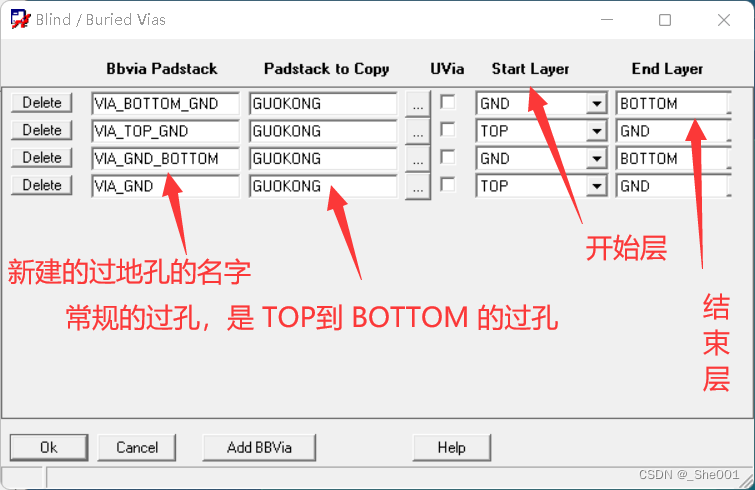

1.3.2 制作 过地孔  （GUOKONG 这个焊盘之前的 教程里面制作过！！）

---

---

2. 放置过地孔  （一个个放置）

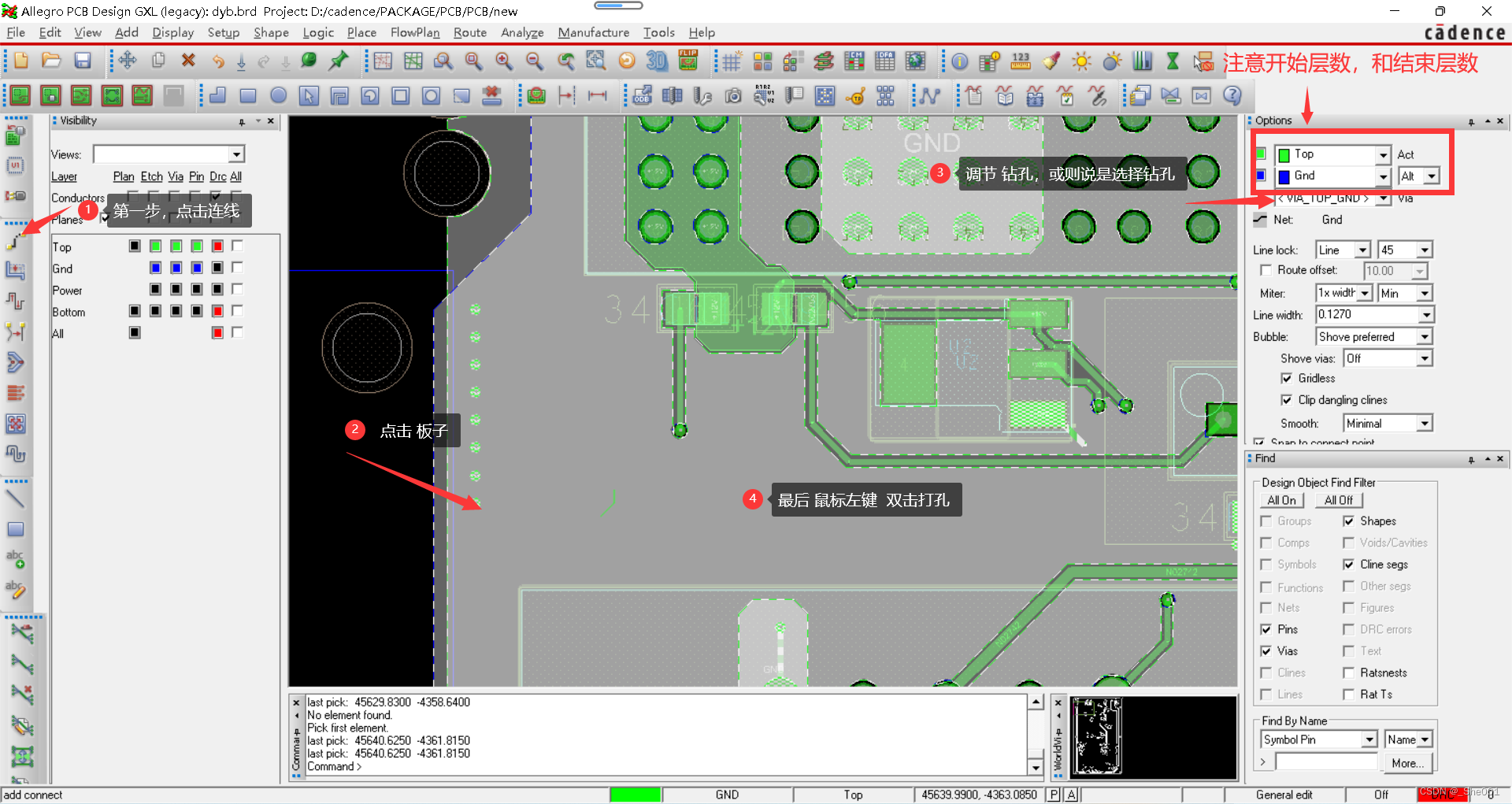

2.1 放置步骤

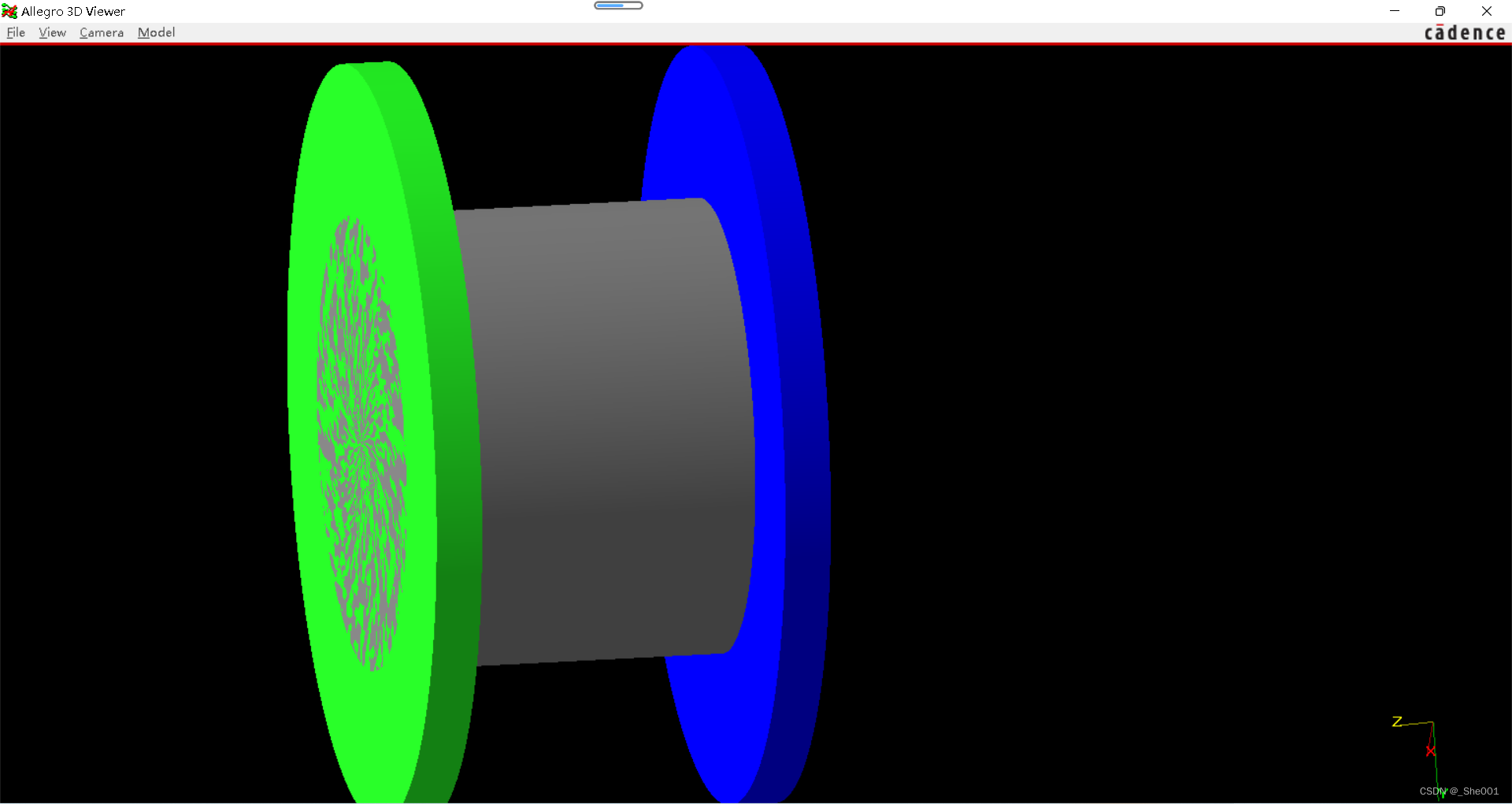

2.2 过地孔的 3D 模型  （绿色是  TOP，  蓝色是  GND）

---

---

3.PCB 后期处理

3.1丝印处理

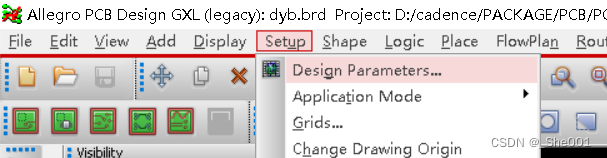

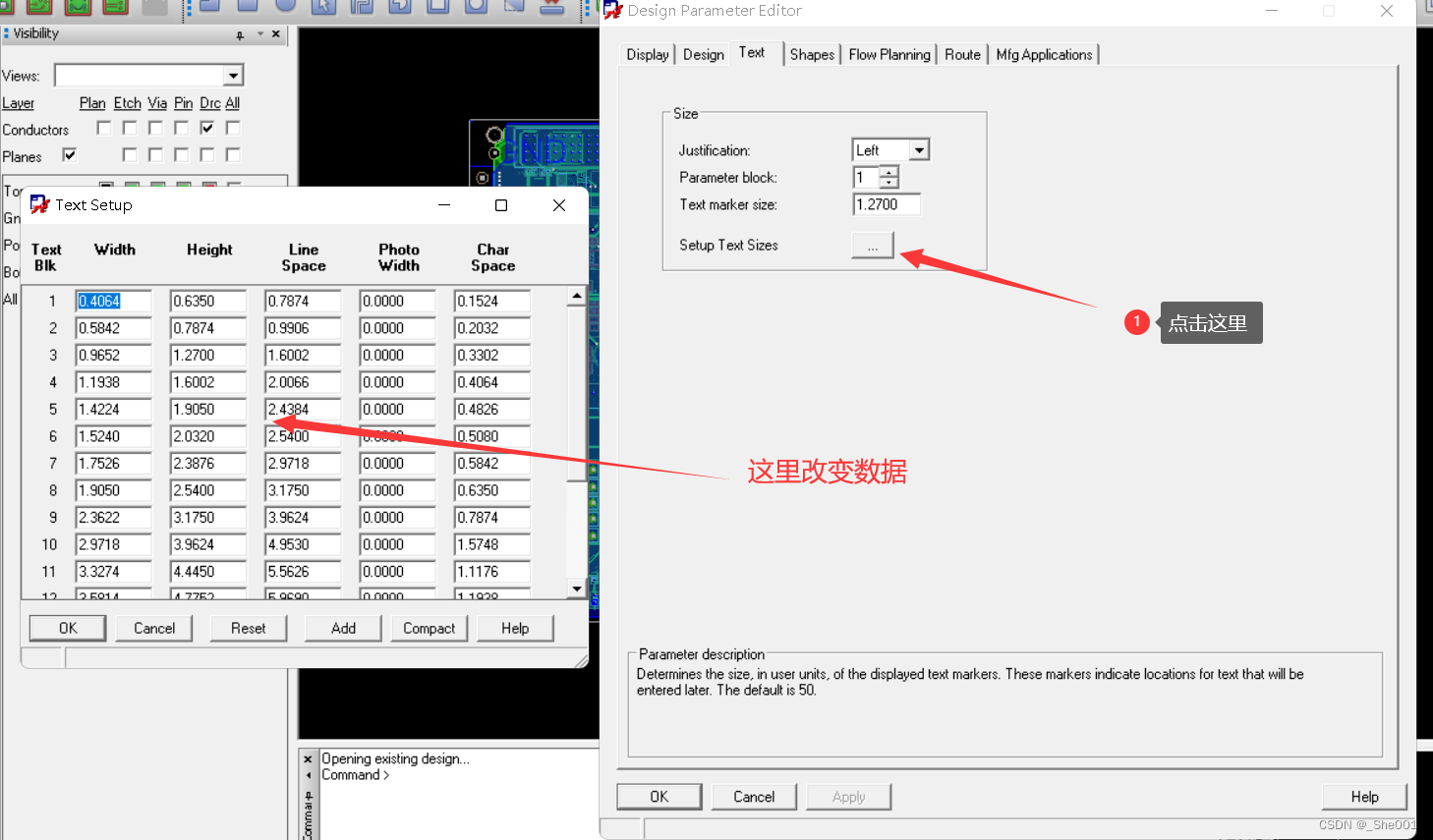

3.1.1 设置 Text 文本的大小 ， 选择菜单 Setup ->  Design Parameters

---

3.1.2  调整参数，

---

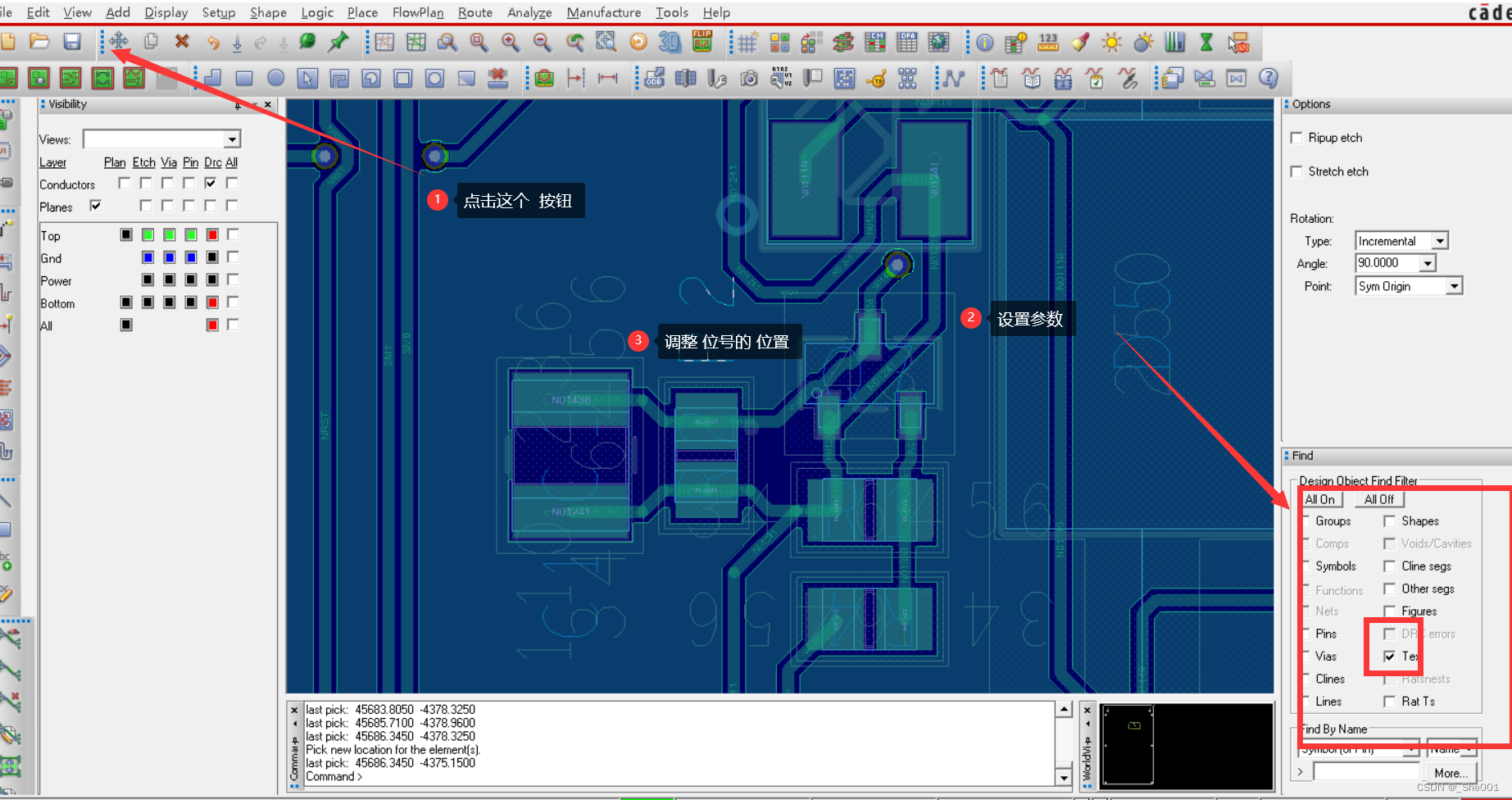

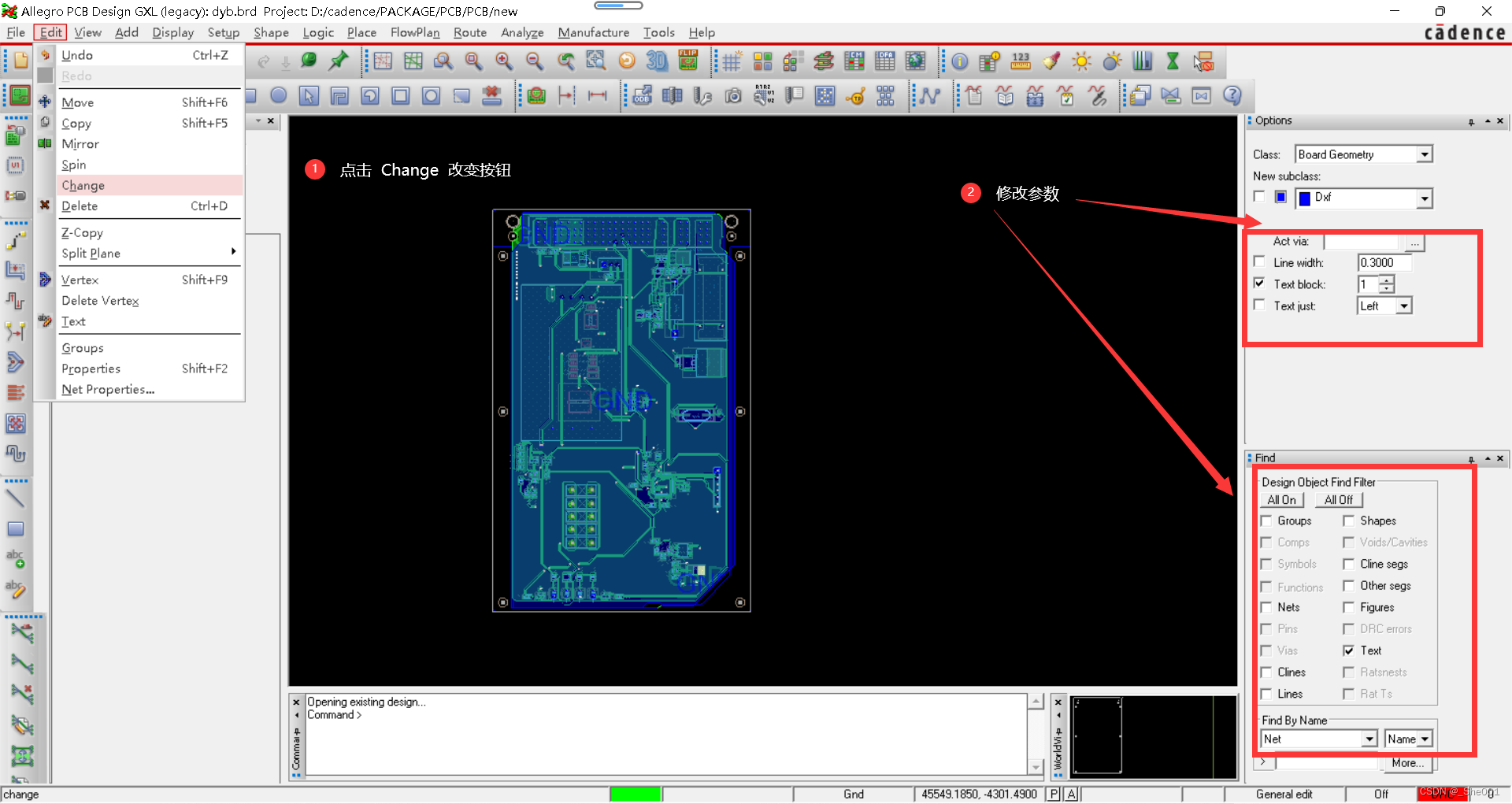

3.2  调整位号

设置之后 点击位号 拖动到合理的位置

---

---

4  PCB 检查事项

4.1常规检查的项目

         (a）检查器件是否全部放置。

         (b)  检查连接是否全部完成。

       （c）检查 Dangling Lines ,Via 。

         (b) 检查 是否有 孤铜，无网络铜皮。

         (e) 检查 DRC

---

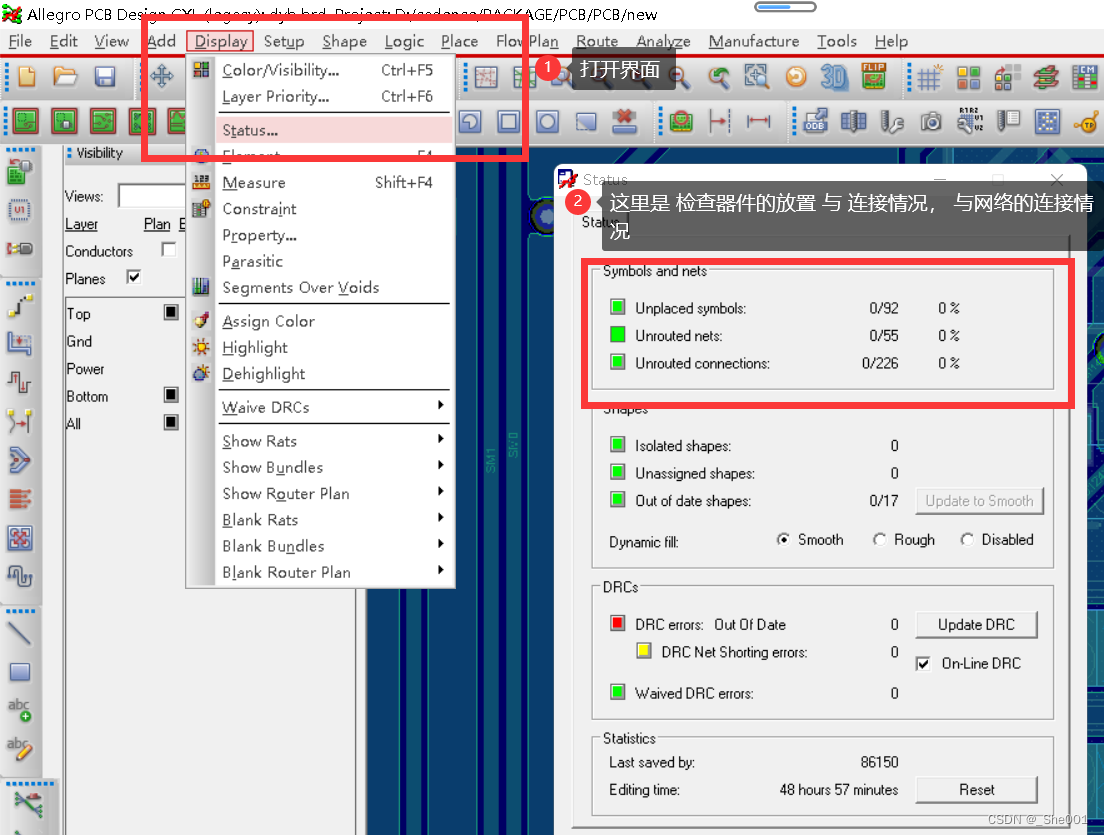

4.2 检查器件是否全部放置  /  检查连接是否全部完成。

---

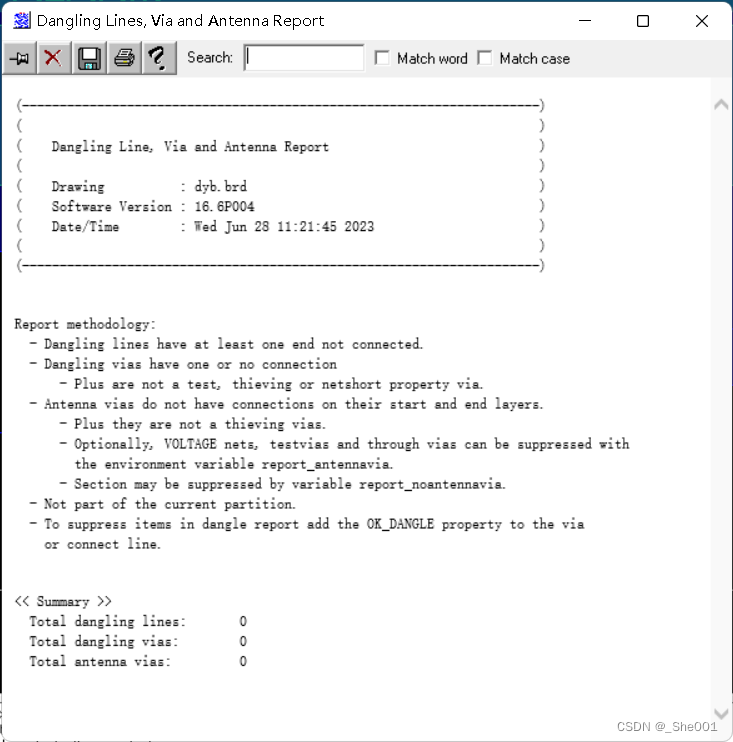

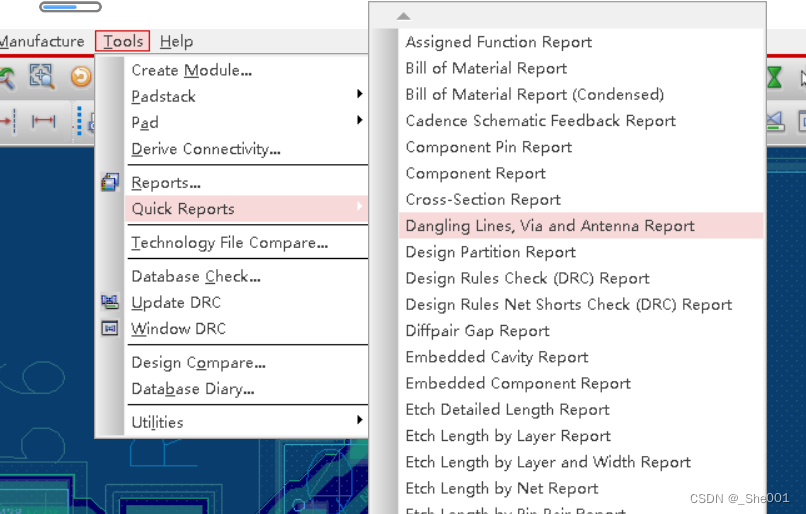

4.3  检查 Dangling Lines ,Via



---

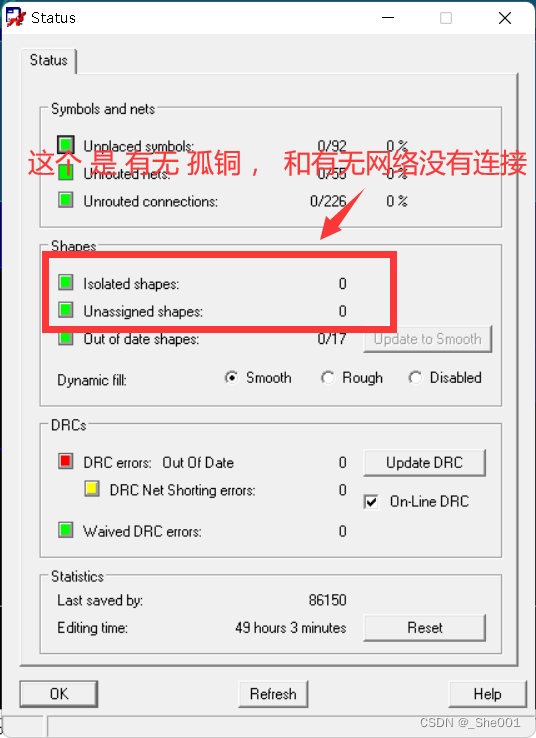

4.4 检查 是否有 孤铜，无网络铜皮。

---

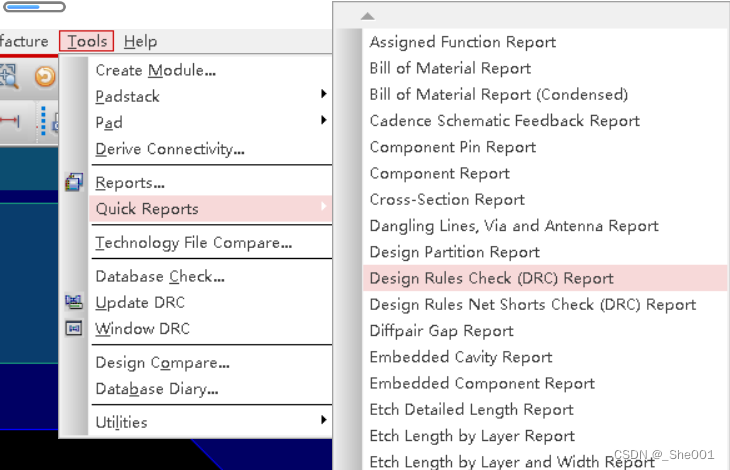

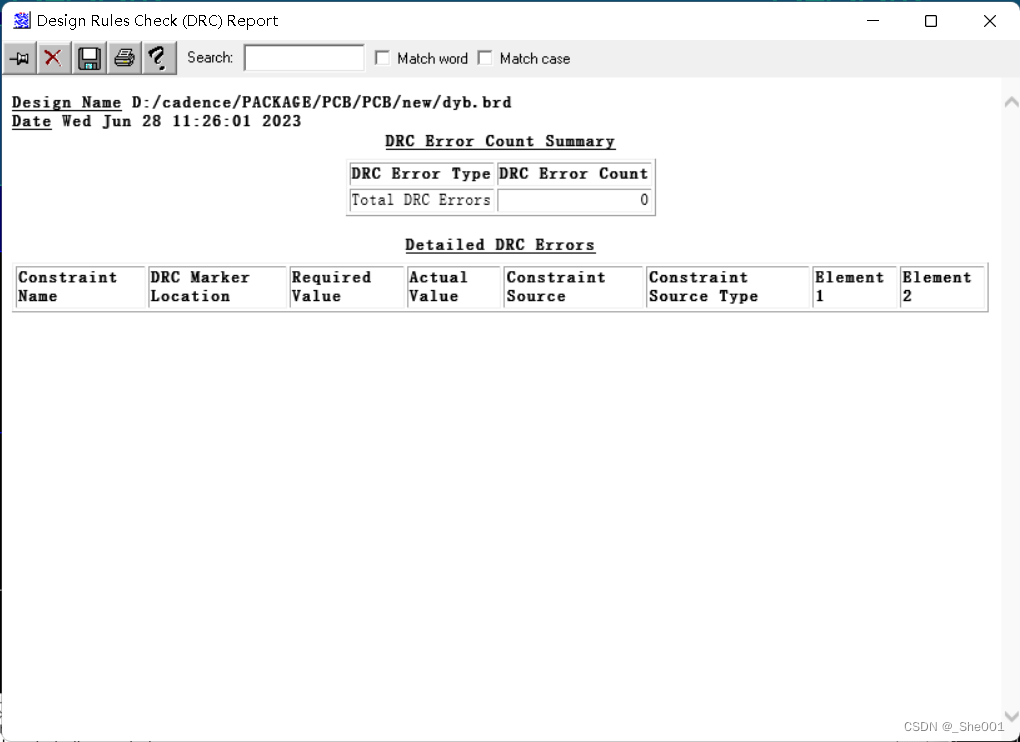

4.5  检查 DRC

下面这个图是没有错误！！

---

---

 5.生成 钻孔表

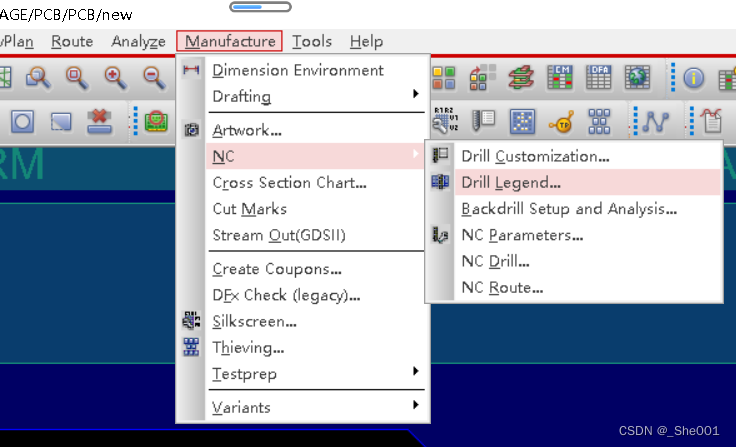

5.1 选择菜单  Manufacture -> NC -> Drill Legend

---

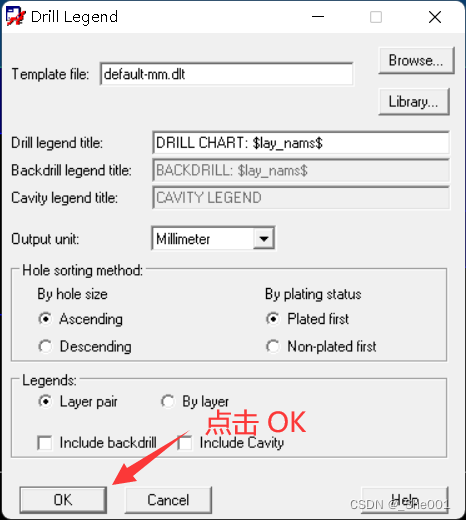

 5.2 单击 Dril Legend 后， 采用默认设置即可，单击 OK  按钮

---

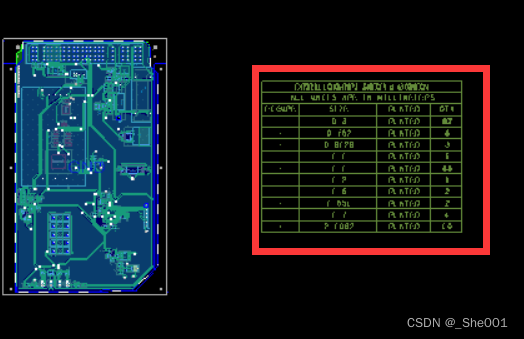

 3. 单击 OK 之后， 将生成的钻孔表放置于板中  （这个板子是失败作品）
