常常有线需要隔地参考。最常见的如射频线。但射频线都是弧度的手动挖地麻烦且不好看。下面介绍一种简单的,且好看的方法,希望对大家有用。

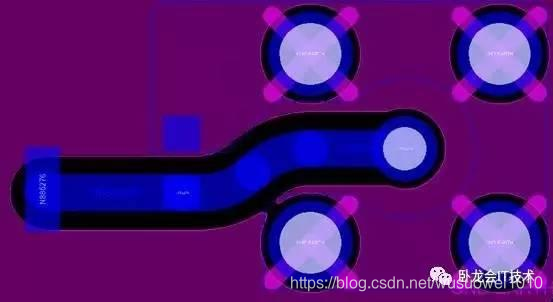

先上一个效果图:

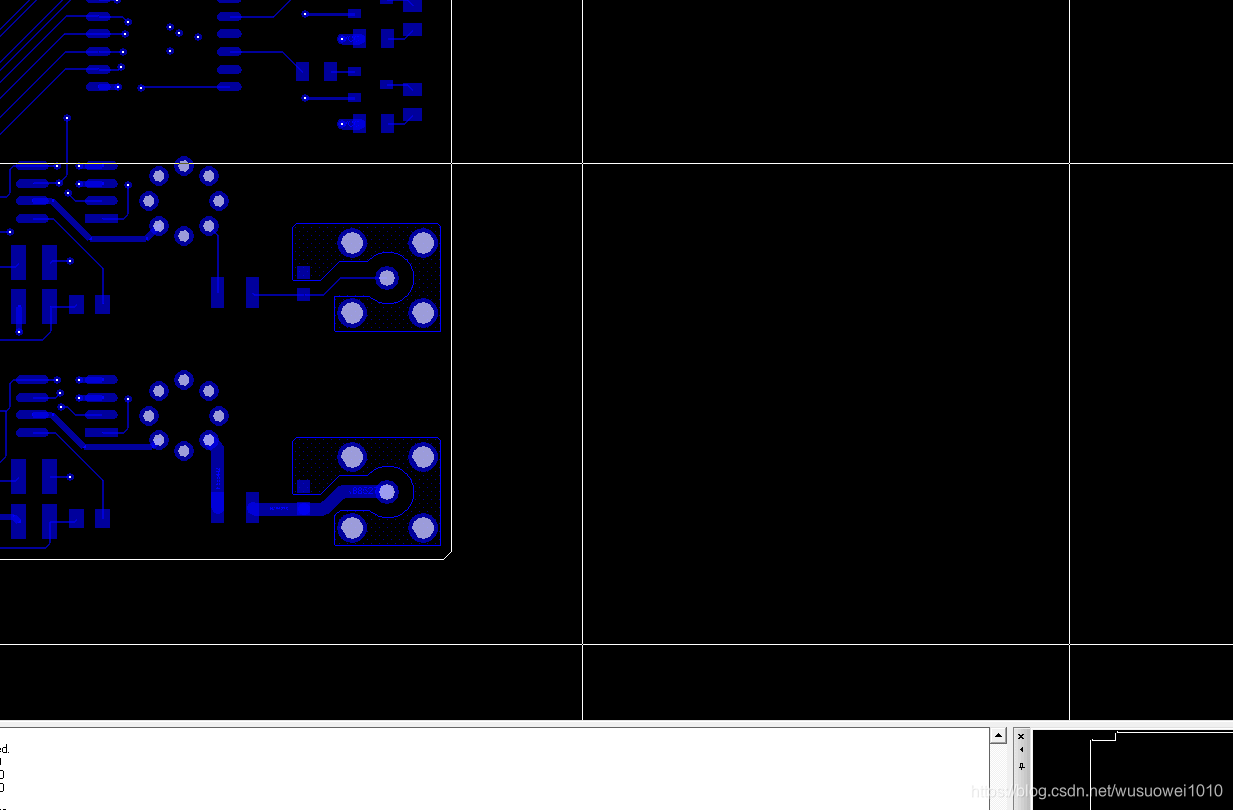

上完整操作动图,一秒GET新技能。
操作步骤:

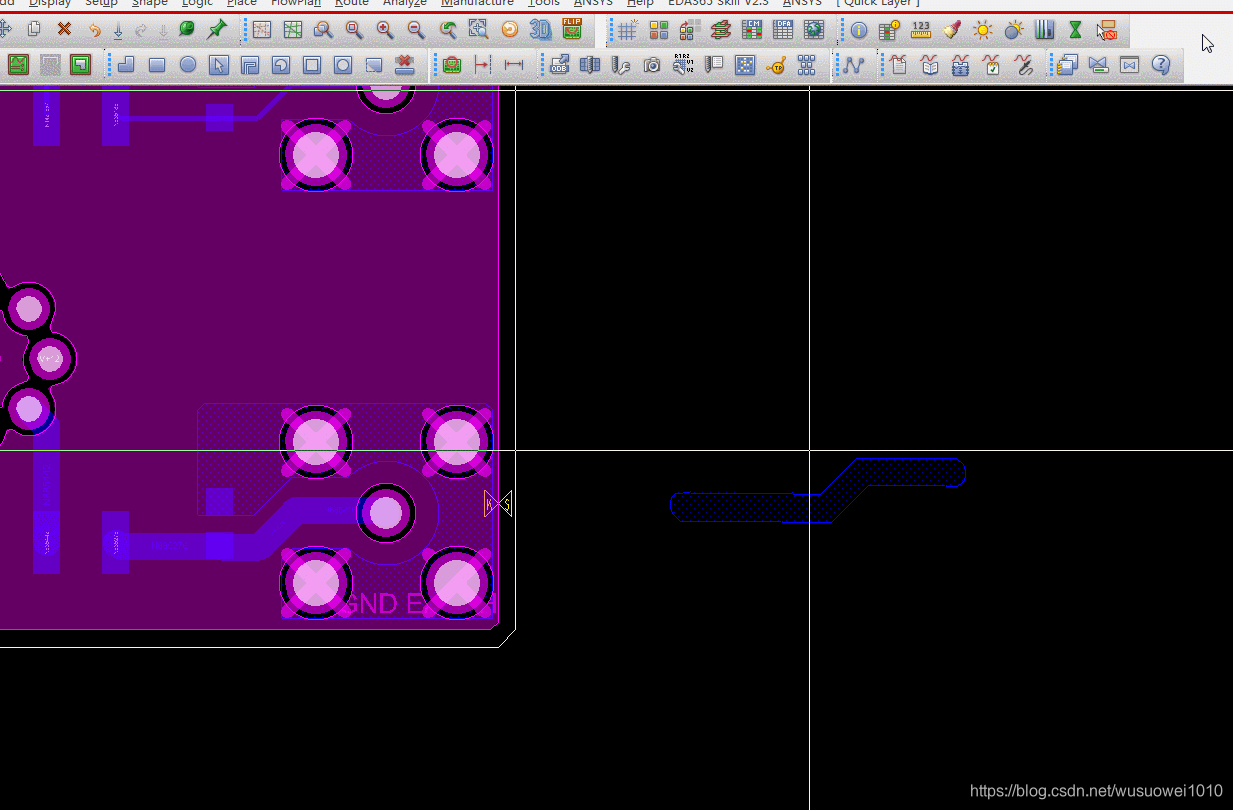

1 把需要挖地的射频线copy到板外,并给它附上一个网络。可以钻一个孔,在其他层连一个网络过去,作者实例的是用skill给孔添加一个网络。

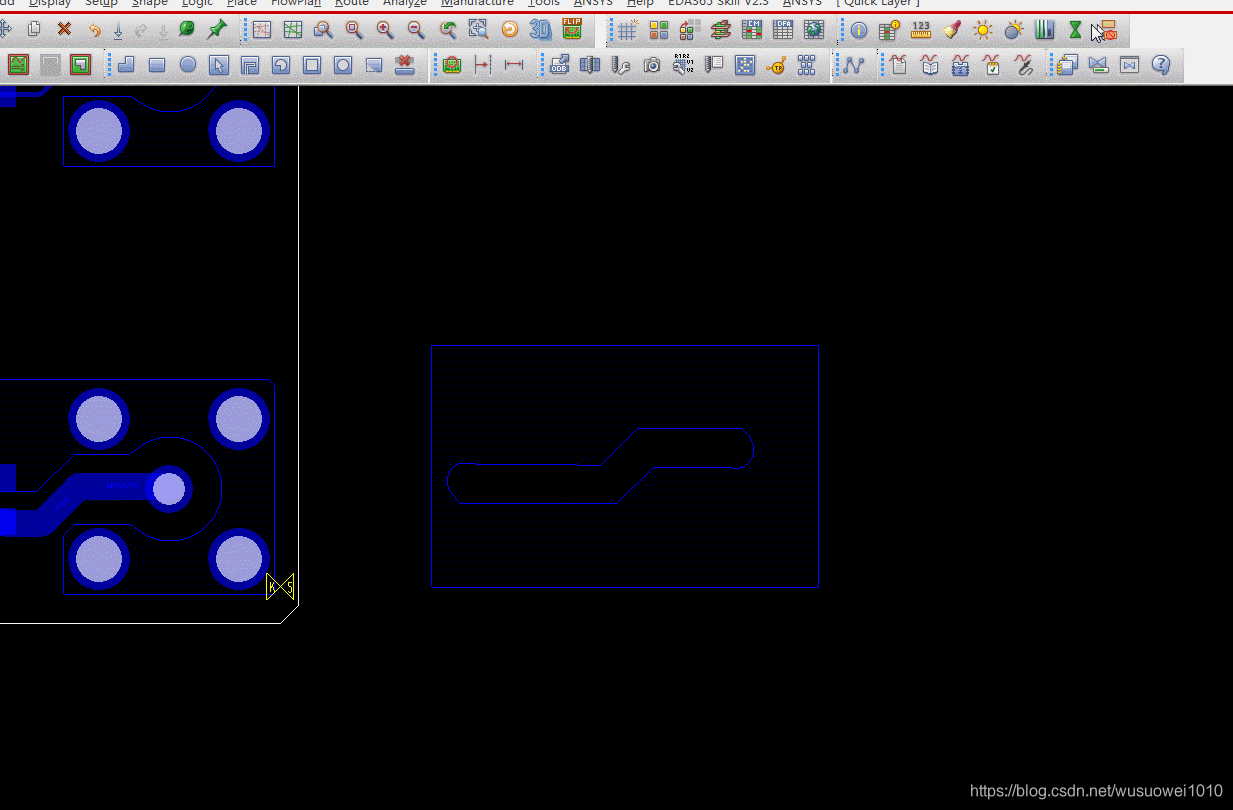

2 在这根线外面包一层铜皮,然后把此铜皮变为静态。删除走线和过孔。这样铜皮中就有一个挖空区域。这个静的铜皮外再包一层铜皮。再把外面的铜皮变为静态。这样中间的挖空铜皮就出来了。

3 zcopy到routkeepout层。(这个层是你需要的层)

本文介绍了一种在PCB设计中对射频线进行隔地处理的简单美观方法,通过复制射频线并创建挖空铜皮区域,实现射频线与地平面的有效隔离,适用于射频信号处理。
