Allegro给各种形式的板框导弧操作指导

Allegro可以给板框导弧，让加工出来的板框更加圆滑，具体操作步骤如下

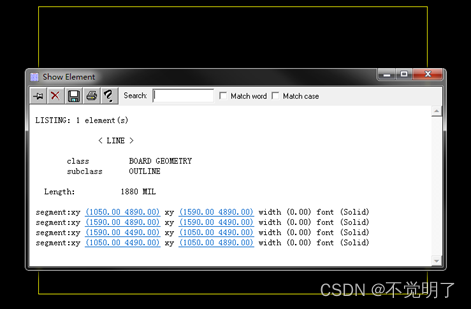

  1. 板框是line形式的
    在这里插入图片描述

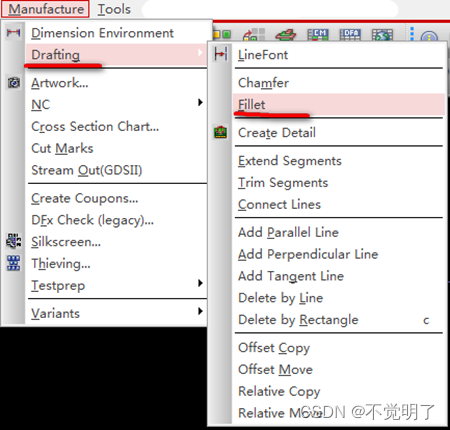

  2. 选择Manufacture-Drafting-Fillet命令
    在这里插入图片描述

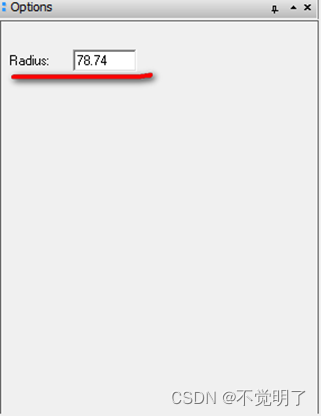

  3. 在Options里面Radius输出导弧的半径，比如78.74
    在这里插入图片描述

  4. 框选两个线段的部分
    在这里插入图片描述

  5. 完成后的效果如下图
