Candece Allegro关于PCB板框定义的步骤

当我们创建好原理图和pcb封装后，

我们要对我们的pcb板进行布局时，我们要先定义一个板框，

这个板框就是我们的pcb板的外形大小，

本文将板框定义分为规则板框定义和不规则板框定义两个类型，

规则板框本文将以pcb editor里面手动绘制板框的步骤进行演示，

不规则板框则是演示导入dxf文件的步骤

规则板框定义步骤

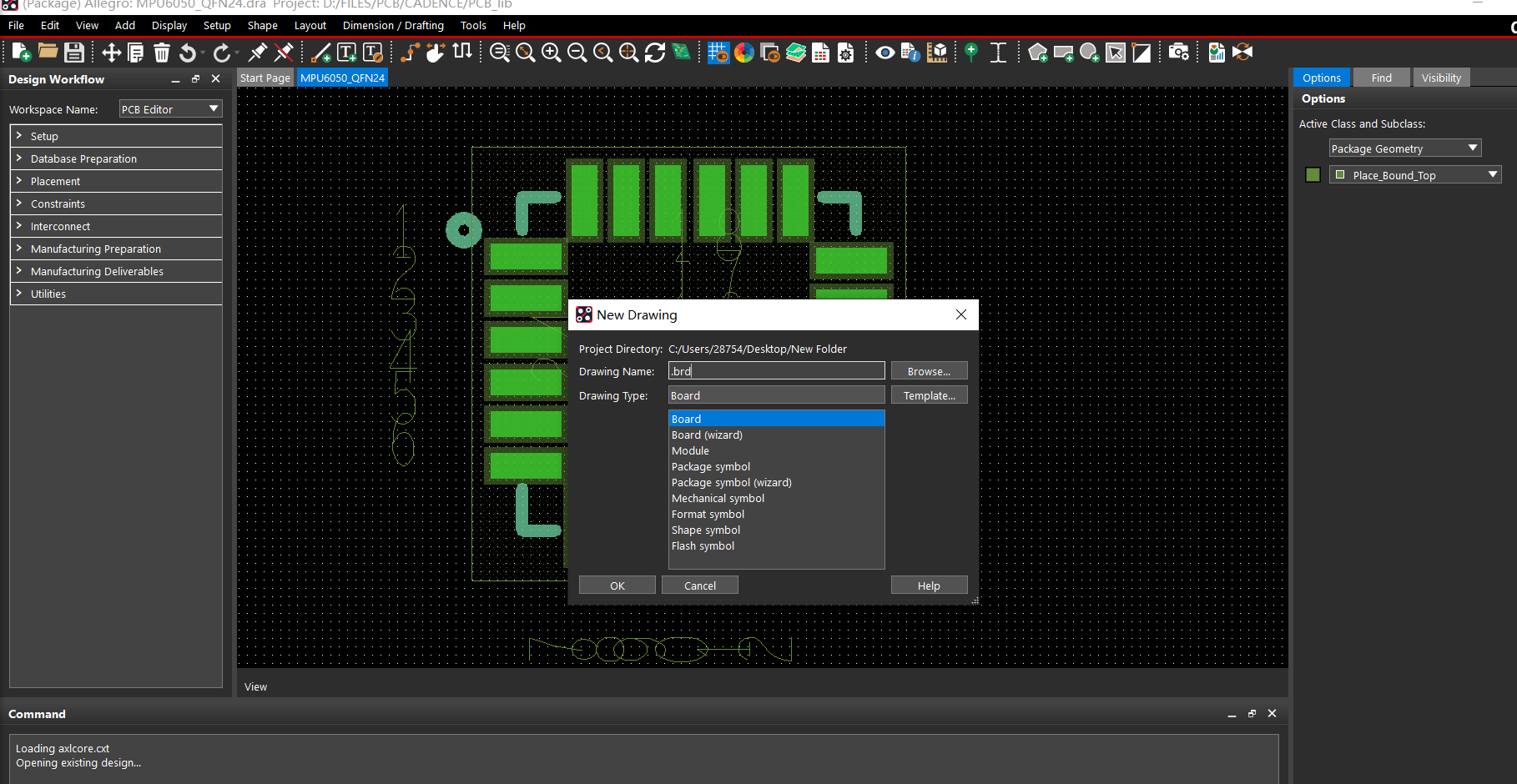

首先打开我们的pcb editor软件，选择新建文件file—new，这里的drawing type要选择board，

这里介绍一下，board是手动创建pcb文件，后面有带个（wizard）的是使用向导创建pcb文件。

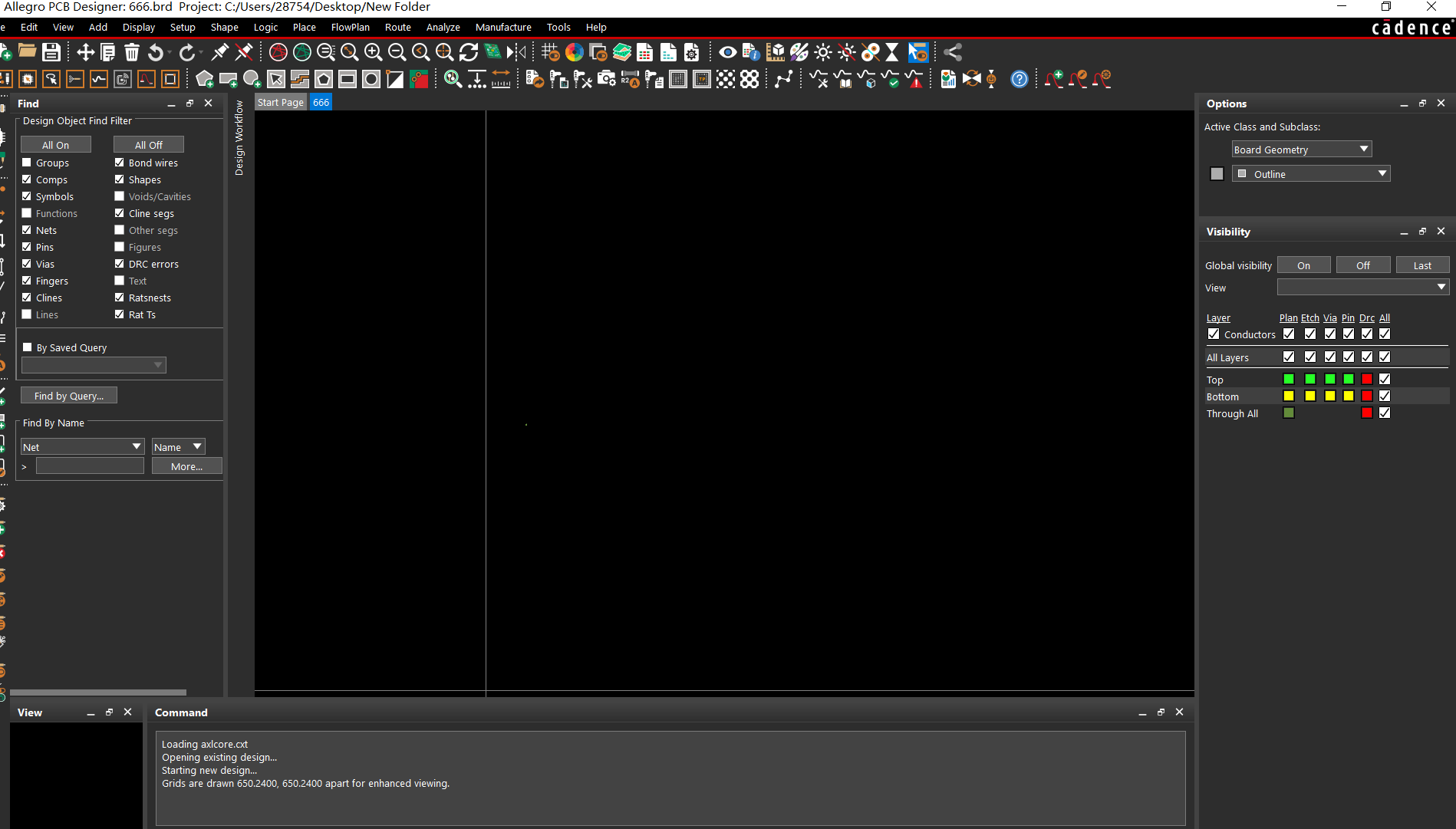

在创建好pcb文件后，我们的option选项要选择board geometry，下面可以选择outline，

如果你的cadence版本是在17版本之后的，我们也可以选择design_outline,

outline是17版本之前的板框位置。但是这两种的创建方式是不同的。

当然，在17版本之后的cadence中这两种创建板框的地方都可以使用，

17版本之前的创建方式

下面先介绍在outlined创建。

我们选择outline之后，在上方工具栏选择add点击line，以添加线条的方式来绘制板框，线条的线宽可以是默认值，假设我们要绘制一块20*20mm的线路板，我们可以从原点开始，在command栏输入

x 0 0

接着输入

iy 20

iy -20
