Allegro如何给铜皮导弧操作详解

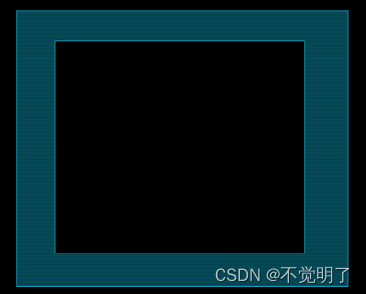

当需要给如下铜皮导弧的，是一件比较麻烦的事情，但是可以用以下两个方法来实现
在这里插入图片描述

方法一
具体操作如下

  1. shape-decompose shape
    在这里插入图片描述

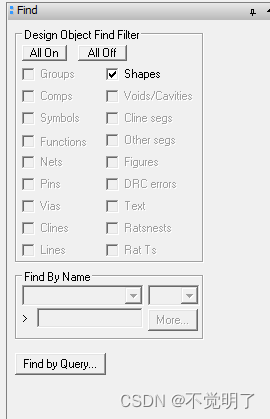

  2. Find选择shapes
    在这里插入图片描述

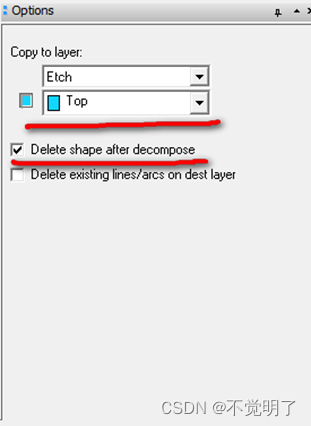

  3. Options选择层面，比如top层，选择delete shape after decompose
    在这里插入图片描述

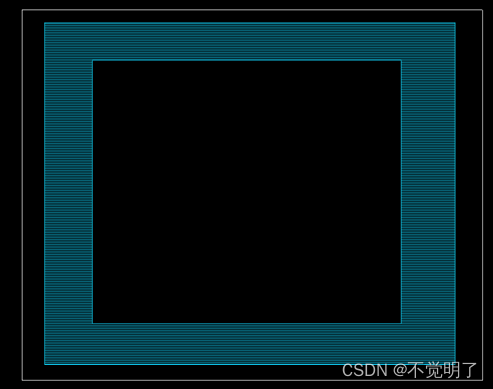

  4. 框选铜皮
    在这里插入图片描述
