1.motors_output();
电机输出控制函数 motors_output();位于Ardusub.cpp/fast_loop函数中，转到类型定义查看具体函数（位于motors.cpp）。
void Sub::motors_output()
{
// Motor detection mode controls the thrusters directly
if (control_mode == MOTOR_DETECT){
return;
}
// check if we are performing the motor test
if (ap.motor_test) {
verify_motor_test();
} else {
motors.set_interlock(true);
motors.output();
}
}control_mode：当前控制模式，可能有不同的模式（比如普通操作模式、检测模式等）。在这段代码中，MOTOR_DETECT是一种特定模式，专门用于电机检测。ap.motor_test：一个布尔变量，用于表示是否处于电机测试模式。motors：Sub类中的电机控制对象，用于实际控制电机输出。verify_motor_test()：一个函数，应该用于检查电机测试的状态和执行相关操作。motors.set_interlock(true)：激活电机的互锁机制，确保电机安全控制。motors.output()：将电机输出信号发送给实际电机进行控制。
-
检查电机检测模式 (
MOTOR_DETECT)：- 如果当前的
control_mode是MOTOR_DETECT，这意味着系统处于电机检测模式。在这种模式下，电机的正常输出被跳过，直接返回，不进行任何输出操作。
- 如果当前的
-
检查是否处于电机测试模式：
- 如果
ap.motor_test为真，表示正在进行电机测试。在这种情况下，调用verify_motor_test()函数，检查电机测试状态并进行相应处理。
- 如果
-
正常的电机输出：
- 如果不在电机测试模式，系统将激活电机的互锁机制，通过
motors.set_interlock(true)确保电机安全启动。 - 最后调用
motors.output()，将电机输出信号发送给电机进行实际控制。这意味着电机的输出将根据系统状态或控制命令进行调整。
- 如果不在电机测试模式，系统将激活电机的互锁机制，通过
2.output（）；
位于AP_MotorsMulticopter.cpp中，电机控制模块，它负责根据当前飞行状态和传感器数据计算各电机的推力，并将推力转换为具体的电机控制信号（如 PWM 信号），最终输出给电机。
void AP_MotorsMulticopter::output()
{
update_throttle_filter();
update_lift_max_from_batt_voltage();
output_logic();
output_armed_stabilizing();
thrust_compensation();
output_to_motors();
output_boost_throttle();
output_rpyt();
};
该函数依次执行多个步骤，从滤波到输出电机控制信号。每个步骤的具体作用如下：
2.1 update_throttle_filter()：
- 更新油门滤波器： 这个函数用于对输入的油门值进行滤波，平滑油门控制信号。滤波后的油门值用于后续的推力计算，能够减少因为油门输入剧烈变化而导致的飞行器不稳定。
2.2 update_lift_max_from_batt_voltage()：
- 根据电池电压更新最大推力： 这个函数根据当前电池的电压来调整最大推力限制。随着电池电压的下降，电机的最大推力会相应降低，因此需要实时更新系统对推力的期望值，以避免超出电机或电池的能力。
2.3 output_logic()：
- 执行电机的起停逻辑： 这个函数运行电机的 "spool-up" 或 "spool-down" 逻辑，决定电机是应该加速到工作速度（启动）还是减速停止。这通常与飞行器是否武装（armed）或需要停机（disarmed）有关。
2.4 output_armed_stabilizing()：
- 计算推力输出： 这个函数计算当前状态下所需的推力输出，确保飞行器的稳定性。这包括根据姿态控制（roll、pitch、yaw）和总油门输入来分配推力，从而维持飞行器的稳定飞行状态。
2.5 thrust_compensation()：
- 应用推力补偿： 推力补偿用于修正由于框架或其他外部因素（例如悬挂负载、不对称设计等）对推力输出的影响。这个函数会根据飞行器的具体情况对每个电机的推力进行微调，以补偿这些偏差。
2.6 output_to_motors()：
- 将 rpy_thrust 转换为 PWM 信号： 在这个步骤中，飞行器的横滚（roll）、俯仰（pitch）、偏航（yaw）和总推力（thrust）值被转换为具体的 PWM 控制信号。PWM 信号是电机控制器实际接收并执行的指令。
2.7 output_boost_throttle()：
- 输出增压油门： 如果系统中有增压功能（如额外的推力器或涡轮增压装置），这个函数会计算并输出所需的增压油门值。
2.8 output_rpyt()：
- 输出原始的 roll/pitch/yaw/thrust 值： 最后一步，输出未经进一步处理的横滚、俯仰、偏航和推力值。这些值可以用于日志记录、调试，或者在某些特殊控制模式下直接应用。
3.output_armed_stabilizing();
位于AP_MotorsMatrix.cpp中，通过计算横滚、俯仰和偏航推力来分配给每个电机合适的推力输出，并根据最小和最大推力值对控制信号进行约束。

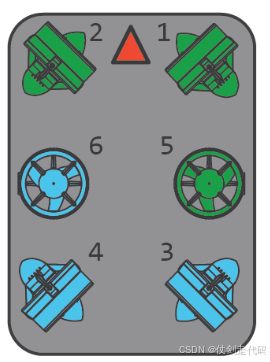

以bluerov2的6推进器为例，比如我现在要前进，通过计算每个电机对于俯仰，横滚，偏航的推力来分配每个电机，通过我保持前进的信号，分配到5电机和6电机不需要其他操作，只需要保持一定的推力保持机体的平衡就行，而3,4电机计算后的推力推动向前，1,2电机反向推力推动机体向前。
void AP_MotorsMatrix::output_armed_stabilizing()
{
uint8_t i; // general purpose counter
float roll_thrust; // roll thrust input value, +/- 1.0
float pitch_thrust; // pitch thrust input value, +/- 1.0
float yaw_thrust; // yaw thrust input value, +/- 1.0
float throttle_thrust; // throttle thrust input value, 0.0 - 1.0
float throttle_avg_max; // throttle thrust average maximum value, 0.0 - 1.0
float throttle_thrust_max; // throttle thrust maximum value, 0.0 - 1.0
float throttle_thrust_best_rpy; // throttle providing maximum roll, pitch and yaw range without climbing
float rpy_scale = 1.0f; // this is used to scale the roll, pitch and yaw to fit within the motor limits
float yaw_allowed = 1.0f; // amount of yaw we can fit in
float thr_adj; // the difference between the pilot's desired throttle and throttle_thrust_best_rpy
// apply voltage and air pressure compensation
const float compensation_gain = get_compensation_gain(); // compensation for battery voltage and altitude
roll_thrust = (_roll_in + _roll_in_ff) * compensation_gain;
pitch_thrust = (_pitch_in + _pitch_in_ff) * compensation_gain;
yaw_thrust = (_yaw_in + _yaw_in_ff) * compensation_gain;
throttle_thrust = get_throttle() * compensation_gain;
throttle_avg_max = _throttle_avg_max * compensation_gain;
// If thrust boost is active then do not limit maximum thrust
throttle_thrust_max = _thrust_boost_ratio + (1.0f - _thrust_boost_ratio) * _throttle_thrust_max * compensation_gain;
// sanity check throttle is above zero and below current limited throttle
if (throttle_thrust <= 0.0f) {
throttle_thrust = 0.0f;
limit.throttle_lower = true;
}
if (throttle_thrust >= throttle_thrust_max) {
throttle_thrust = throttle_thrust_max;
limit.throttle_upper = true;
}
// ensure that throttle_avg_max is between the input throttle and the maximum throttle
throttle_avg_max = constrain_float(throttle_avg_max, throttle_thrust, throttle_thrust_max);
// calculate the highest allowed average thrust that will provide maximum control range
throttle_thrust_best_rpy = MIN(0.5f, throttle_avg_max);
// calculate throttle that gives most possible room for yaw which is the lower of:
// 1. 0.5f - (rpy_low+rpy_high)/2.0 - this would give the maximum possible margin above the highest motor and below the lowest
// 2. the higher of:
// a) the pilot's throttle input
// b) the point _throttle_rpy_mix between the pilot's input throttle and hover-throttle
// Situation #2 ensure we never increase the throttle above hover throttle unless the pilot has commanded this.
// Situation #2b allows us to raise the throttle above what the pilot commanded but not so far that it would actually cause the copter to rise.
// We will choose #1 (the best throttle for yaw control) if that means reducing throttle to the motors (i.e. we favor reducing throttle *because* it provides better yaw control)
// We will choose #2 (a mix of pilot and hover throttle) only when the throttle is quite low. We favor reducing throttle instead of better yaw control because the pilot has commanded it
// Under the motor lost condition we remove the highest motor output from our calculations and let that motor go greater than 1.0
// To ensure control and maximum righting performance Hex and Octo have some optimal settings that should be used
// Y6 : MOT_YAW_HEADROOM = 350, ATC_RAT_RLL_IMAX = 1.0, ATC_RAT_PIT_IMAX = 1.0, ATC_RAT_YAW_IMAX = 0.5
// Octo-Quad (x8) x : MOT_YAW_HEADROOM = 300, ATC_RAT_RLL_IMAX = 0.375, ATC_RAT_PIT_IMAX = 0.375, ATC_RAT_YAW_IMAX = 0.375
// Octo-Quad (x8) + : MOT_YAW_HEADROOM = 300, ATC_RAT_RLL_IMAX = 0.75, ATC_RAT_PIT_IMAX = 0.75, ATC_RAT_YAW_IMAX = 0.375
// Usable minimums below may result in attitude offsets when motors are lost. Hex aircraft are only marginal and must be handles with care
// Hex : MOT_YAW_HEADROOM = 0, ATC_RAT_RLL_IMAX = 1.0, ATC_RAT_PIT_IMAX = 1.0, ATC_RAT_YAW_IMAX = 0.5
// Octo-Quad (x8) x : MOT_YAW_HEADROOM = 300, ATC_RAT_RLL_IMAX = 0.25, ATC_RAT_PIT_IMAX = 0.25, ATC_RAT_YAW_IMAX = 0.25
// Octo-Quad (x8) + : MOT_YAW_HEADROOM = 300, ATC_RAT_RLL_IMAX = 0.5, ATC_RAT_PIT_IMAX = 0.5, ATC_RAT_YAW_IMAX = 0.25
// Quads cannot make use of motor loss handling because it doesn't have enough degrees of freedom.
// calculate amount of yaw we can fit into the throttle range
// this is always equal to or less than the requested yaw from the pilot or rate controller
float rp_low = 1.0f; // lowest thrust value
float rp_high = -1.0f; // highest thrust value
for (i = 0; i < AP_MOTORS_MAX_NUM_MOTORS; i++) {
if (motor_enabled[i]) {
// calculate the thrust outputs for roll and pitch
_thrust_rpyt_out[i] = roll_thrust * _roll_factor[i] + pitch_thrust * _pitch_factor[i];
// record lowest roll + pitch command
if (_thrust_rpyt_out[i] < rp_low) {
rp_low = _thrust_rpyt_out[i];
}
// record highest roll + pitch command
if (_thrust_rpyt_out[i] > rp_high && (!_thrust_boost || i != _motor_lost_index)) {
rp_high = _thrust_rpyt_out[i];
}
// Check the maximum yaw control that can be used on this channel
// Exclude any lost motors if thrust boost is enabled
if (!is_zero(_yaw_factor[i]) && (!_thrust_boost || i != _motor_lost_index)){
if (is_positive(yaw_thrust * _yaw_factor[i])) {
yaw_allowed = MIN(yaw_allowed, fabsf(MAX(1.0f - (throttle_thrust_best_rpy + _thrust_rpyt_out[i]), 0.0f)/_yaw_factor[i]));
} else {
yaw_allowed = MIN(yaw_allowed, fabsf(MAX(throttle_thrust_best_rpy + _thrust_rpyt_out[i], 0.0f)/_yaw_factor[i]));
}
}
}
}
// calculate the maximum yaw control that can be used
// todo: make _yaw_headroom 0 to 1
float yaw_allowed_min = (float)_yaw_headroom / 1000.0f;
// increase yaw headroom to 50% if thrust boost enabled
yaw_allowed_min = _thrust_boost_ratio * 0.5f + (1.0f - _thrust_boost_ratio) * yaw_allowed_min;
// Let yaw access minimum amount of head room
yaw_allowed = MAX(yaw_allowed, yaw_allowed_min);
// Include the lost motor scaled by _thrust_boost_ratio to smoothly transition this motor in and out of the calculation
if (_thrust_boost && motor_enabled[_motor_lost_index]) {
// record highest roll + pitch command
if (_thrust_rpyt_out[_motor_lost_index] > rp_high) {
rp_high = _thrust_boost_ratio * rp_high + (1.0f - _thrust_boost_ratio) * _thrust_rpyt_out[_motor_lost_index];
}
// Check the maximum yaw control that can be used on this channel
// Exclude any lost motors if thrust boost is enabled
if (!is_zero(_yaw_factor[_motor_lost_index])){
if (is_positive(yaw_thrust * _yaw_factor[_motor_lost_index])) {
yaw_allowed = _thrust_boost_ratio * yaw_allowed + (1.0f - _thrust_boost_ratio) * MIN(yaw_allowed, fabsf(MAX(1.0f - (throttle_thrust_best_rpy + _thrust_rpyt_out[_motor_lost_index]), 0.0f)/_yaw_factor[_motor_lost_index]));
} else {
yaw_allowed = _thrust_boost_ratio * yaw_allowed + (1.0f - _thrust_boost_ratio) * MIN(yaw_allowed, fabsf(MAX(throttle_thrust_best_rpy + _thrust_rpyt_out[_motor_lost_index], 0.0f)/_yaw_factor[_motor_lost_index]));
}
}
}
if (fabsf(yaw_thrust) > yaw_allowed) {
// not all commanded yaw can be used
yaw_thrust = constrain_float(yaw_thrust, -yaw_allowed, yaw_allowed);
limit.yaw = true;
}
// add yaw control to thrust outputs
float rpy_low = 1.0f; // lowest thrust value
float rpy_high = -1.0f; // highest thrust value
for (i = 0; i < AP_MOTORS_MAX_NUM_MOTORS; i++) {
if (motor_enabled[i]) {
_thrust_rpyt_out[i] = _thrust_rpyt_out[i] + yaw_thrust * _yaw_factor[i];
// record lowest roll + pitch + yaw command
if (_thrust_rpyt_out[i] < rpy_low) {
rpy_low = _thrust_rpyt_out[i];
}
// record highest roll + pitch + yaw command
// Exclude any lost motors if thrust boost is enabled
if (_thrust_rpyt_out[i] > rpy_high && (!_thrust_boost || i != _motor_lost_index)) {
rpy_high = _thrust_rpyt_out[i];
}
}
}
// Include the lost motor scaled by _thrust_boost_ratio to smoothly transition this motor in and out of the calculation
if (_thrust_boost) {
// record highest roll + pitch + yaw command
if (_thrust_rpyt_out[_motor_lost_index] > rpy_high && motor_enabled[_motor_lost_index]) {
rpy_high = _thrust_boost_ratio * rpy_high + (1.0f - _thrust_boost_ratio) * _thrust_rpyt_out[_motor_lost_index];
}
}
// calculate any scaling needed to make the combined thrust outputs fit within the output range
if (rpy_high - rpy_low > 1.0f) {
rpy_scale = 1.0f / (rpy_high - rpy_low);
}
if (throttle_avg_max + rpy_low < 0) {
rpy_scale = MIN(rpy_scale, -throttle_avg_max / rpy_low);
}
// calculate how close the motors can come to the desired throttle
rpy_high *= rpy_scale;
rpy_low *= rpy_scale;
throttle_thrust_best_rpy = -rpy_low;
thr_adj = throttle_thrust - throttle_thrust_best_rpy;
if (rpy_scale < 1.0f) {
// Full range is being used by roll, pitch, and yaw.
limit.roll = true;
limit.pitch = true;
limit.yaw = true;
if (thr_adj > 0.0f) {
limit.throttle_upper = true;
}
thr_adj = 0.0f;
} else {
if (thr_adj < 0.0f) {
// Throttle can't be reduced to desired value
// todo: add lower limit flag and ensure it is handled correctly in altitude controller
thr_adj = 0.0f;
} else if (thr_adj > 1.0f - (throttle_thrust_best_rpy + rpy_high)) {
// Throttle can't be increased to desired value
thr_adj = 1.0f - (throttle_thrust_best_rpy + rpy_high);
limit.throttle_upper = true;
}
}
// add scaled roll, pitch, constrained yaw and throttle for each motor
const float throttle_thrust_best_plus_adj = throttle_thrust_best_rpy + thr_adj;
for (i = 0; i < AP_MOTORS_MAX_NUM_MOTORS; i++) {
if (motor_enabled[i]) {
_thrust_rpyt_out[i] = (throttle_thrust_best_plus_adj * _throttle_factor[i]) + (rpy_scale * _thrust_rpyt_out[i]);
}
}
// determine throttle thrust for harmonic notch
// compensation_gain can never be zero
_throttle_out = throttle_thrust_best_plus_adj / compensation_gain;
// check for failed motor
check_for_failed_motor(throttle_thrust_best_plus_adj);
}
3.1 推力补偿与初始计算：
- 函数一开始会根据电池电压和空气压力计算补偿增益 (
compensation_gain)，并将该增益应用于 roll、pitch、yaw 和油门的输入值。这样做是为了应对电压下降或气压变化带来的推力变化。 - 接着，函数计算最大油门推力
throttle_thrust_max，如果启用了推力提升（boost），则会相应调整最大推力限制。
3.2 推力限幅：
- 检查油门推力
throttle_thrust是否在允许的范围内，如果超出范围，则将其限制在 [0.0,throttle_thrust_max] 之间。 - 然后，函数根据
roll_thrust和pitch_thrust计算每个电机的推力输出，并找到 roll 和 pitch 计算的最低和最高推力值 (rp_low和rp_high)。
3.3 偏航控制调整：
- 函数计算在当前油门推力下可以容纳的最大偏航量
yaw_allowed。如果飞行器的推力已经接近上限，允许的偏航量将会减少，确保不超出电机的能力。 - 如果偏航控制超过了允许的范围，则将其限制在
yaw_allowed范围内，并标记偏航已被限制。
3.4 综合推力输出：
- 将经过缩放后的 roll、pitch 和 yaw 的推力值加上油门推力，为每个电机计算最终的推力输出。如果 roll、pitch 和 yaw 的总和超出了电机能力范围，函数会对其进行缩放以保证推力输出在安全范围内。
- 如果某个电机失效（如遇到失效电机模式），会对其推力进行特殊处理，以保证其余电机可以平衡飞行器。
3.5 最终推力计算：
- 最后，函数将计算出的推力输出应用到电机上，并检测是否有电机失效。如果发现失效电机，系统将进入相关的处理流程。
4.setup_motors
也是位于AP_MotorsMatrix.cpp中，这段代码太长了，这里就不给源码了。
这个函数最主要的内容就是配置电机，包括每个电机对于不同运动的影响程度（推力分配）。
4.1函数刚开始，首先就是把最初的所有电机配置全部移除，方便后续进行更改。这里的AP_MOTORS_MAX_NUM_MOTORS为最大的电机数，于AP_Motors_Class.h中定义为12。
4.2然后进入一个switch()函数中进行具体的配置内容，首先判断是属于哪一种frame_class的架构
enum motor_frame_class {
MOTOR_FRAME_UNDEFINED = 0,
MOTOR_FRAME_QUAD = 1,
MOTOR_FRAME_HEXA = 2,
MOTOR_FRAME_OCTA = 3,
MOTOR_FRAME_OCTAQUAD = 4,
MOTOR_FRAME_Y6 = 5,
MOTOR_FRAME_HELI = 6,
MOTOR_FRAME_TRI = 7,
MOTOR_FRAME_SINGLE = 8,
MOTOR_FRAME_COAX = 9,
MOTOR_FRAME_TAILSITTER = 10,
MOTOR_FRAME_HELI_DUAL = 11,
MOTOR_FRAME_DODECAHEXA = 12,
MOTOR_FRAME_HELI_QUAD = 13,
MOTOR_FRAME_DECA = 14,
MOTOR_FRAME_SCRIPTING_MATRIX = 15,
MOTOR_FRAME_6DOF_SCRIPTING = 16,
};
-
MOTOR_FRAME_UNDEFINED (0)：未定义的电机框架类型。
-
MOTOR_FRAME_QUAD (1)：四旋翼框架，通常有四个电机。
-
MOTOR_FRAME_HEXA (2)：六旋翼框架，有六个电机。
-
MOTOR_FRAME_OCTA (3)：八旋翼框架，有八个电机。
-
MOTOR_FRAME_OCTAQUAD (4)：八电机四旋翼框架，可能用于特定的配置。
-
MOTOR_FRAME_Y6 (5)：Y6 型框架，通常是六旋翼的一种配置。
-
MOTOR_FRAME_HELI (6)：直升机框架，适用于传统的直升机配置。
-
MOTOR_FRAME_TRI (7)：三旋翼框架，通常有三个电机。
-
MOTOR_FRAME_SINGLE (8)：单电机框架，适用于简单的飞行器。
-
MOTOR_FRAME_COAX (9)：共轴框架，通常有两个电机共轴旋转。
-
MOTOR_FRAME_TAILSITTER (10)：尾坐式飞行器，具有固定翼和垂直起降的能力。
-
MOTOR_FRAME_HELI_DUAL (11)：双直升机框架，可能用于特定的双旋翼设计。
-
MOTOR_FRAME_DODECAHEXA (12)：十二电机六旋翼框架，可能用于高承载需求的飞行器。
-
MOTOR_FRAME_HELI_QUAD (13)：四旋翼直升机框架，结合了四旋翼和直升机的特性。
-
MOTOR_FRAME_DECA (14)：十电机框架，适用于需要高稳定性或承载能力的设计。
-
MOTOR_FRAME_SCRIPTING_MATRIX (15)：脚本矩阵框架，可能用于用户定义的电机配置。
-
MOTOR_FRAME_6DOF_SCRIPTING (16)：六自由度脚本框架，可能用于更复杂的运动控制。
4.3 motor_frame_type，选择用于表示不同的电机框架类型。
enum motor_frame_type {
MOTOR_FRAME_TYPE_PLUS = 0,
MOTOR_FRAME_TYPE_X = 1,
MOTOR_FRAME_TYPE_V = 2,
MOTOR_FRAME_TYPE_H = 3,
MOTOR_FRAME_TYPE_VTAIL = 4,
MOTOR_FRAME_TYPE_ATAIL = 5,
MOTOR_FRAME_TYPE_PLUSREV = 6, // plus with reversed motor direction
MOTOR_FRAME_TYPE_Y6B = 10,
MOTOR_FRAME_TYPE_Y6F = 11, // for FireFlyY6
MOTOR_FRAME_TYPE_BF_X = 12, // X frame, betaflight ordering
MOTOR_FRAME_TYPE_DJI_X = 13, // X frame, DJI ordering
MOTOR_FRAME_TYPE_CW_X = 14, // X frame, clockwise ordering
MOTOR_FRAME_TYPE_I = 15, // (sideways H) octo only
MOTOR_FRAME_TYPE_NYT_PLUS = 16, // plus frame, no differential torque for yaw
MOTOR_FRAME_TYPE_NYT_X = 17, // X frame, no differential torque for yaw
MOTOR_FRAME_TYPE_BF_X_REV = 18, // X frame, betaflight ordering, reversed motors
};-
MOTOR_FRAME_TYPE_PLUS (0)：加号框架，通常是四旋翼配置。
-
MOTOR_FRAME_TYPE_X (1)：X型框架，另一种常见的四旋翼配置。
-
MOTOR_FRAME_TYPE_V (2)：V型框架，适用于特定的飞行器设计。
-
MOTOR_FRAME_TYPE_H (3)：H型框架，通常用于具有平行电机的配置。
-
MOTOR_FRAME_TYPE_VTAIL (4)：V尾框架，具有特殊的尾部电机配置，适用于VTOL（垂直起降）飞行器。
-
MOTOR_FRAME_TYPE_ATAIL (5)：A尾框架，与V尾框架相似，但电机方向相反。
-
MOTOR_FRAME_TYPE_PLUSREV (6)：加号框架，电机方向反转的版本。
-
MOTOR_FRAME_TYPE_Y6B (10)：Y6型框架的一种变体。
-
MOTOR_FRAME_TYPE_Y6F (11)：专为 FireFly Y6 设计的 Y6型框架。
-
MOTOR_FRAME_TYPE_BF_X (12)：按照 Betaflight 顺序的 X型框架。
-
MOTOR_FRAME_TYPE_DJI_X (13)：按照 DJI 顺序的 X型框架。
-
MOTOR_FRAME_TYPE_CW_X (14)：顺时针 X型框架。
-
MOTOR_FRAME_TYPE_I (15)：侧向 H型框架，仅适用于八旋翼。
-
MOTOR_FRAME_TYPE_NYT_PLUS (16)：加号框架，适用于没有差动扭矩用于偏航控制的情况。
-
MOTOR_FRAME_TYPE_NYT_X (17)：X型框架，适用于没有差动扭矩用于偏航控制的情况。
-
MOTOR_FRAME_TYPE_BF_X_REV (18)：按照 Betaflight 顺序的 X型框架，电机方向反转。
4.4 配置电机：调用 add_motor 函数来添加电机
case MOTOR_FRAME_TYPE_PLUS:
_frame_type_string = "PLUS";
add_motor(AP_MOTORS_MOT_1, 90, AP_MOTORS_MATRIX_YAW_FACTOR_CCW, 2);
add_motor(AP_MOTORS_MOT_2, -90, AP_MOTORS_MATRIX_YAW_FACTOR_CCW, 4);
add_motor(AP_MOTORS_MOT_3, 0, AP_MOTORS_MATRIX_YAW_FACTOR_CW, 1);
add_motor(AP_MOTORS_MOT_4, 180, AP_MOTORS_MATRIX_YAW_FACTOR_CW, 3);
break;
case MOTOR_FRAME_TYPE_X:
_frame_type_string = "X";
add_motor(AP_MOTORS_MOT_1, 45, AP_MOTORS_MATRIX_YAW_FACTOR_CCW, 1);
add_motor(AP_MOTORS_MOT_2, -135, AP_MOTORS_MATRIX_YAW_FACTOR_CCW, 3);
add_motor(AP_MOTORS_MOT_3, -45, AP_MOTORS_MATRIX_YAW_FACTOR_CW, 4);
add_motor(AP_MOTORS_MOT_4, 135, AP_MOTORS_MATRIX_YAW_FACTOR_CW, 2);
break;该函数的参数通常包括：
- 电机编号（如
AP_MOTORS_MOT_1） - 旋转角度（如
90、-90等） - 方向因子（如
AP_MOTORS_MATRIX_YAW_FACTOR_CW或AP_MOTORS_MATRIX_YAW_FACTOR_CCW） - 电机的索引位置（如
1、2、3、4）
扫一扫
2203
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
