FPGA - 基于自定义AXI FULL总线的PS和PL交互

前言

在FPGA - ZYNQ 基于Axi_Lite的PS和PL交互中，介绍了基于基于AXi_Lite的PL和PS交互，接下来构建基于基于Axi_Lite的PS和PL交互。

---

AXI_GP、AXI_HP和AXI_ACP接口

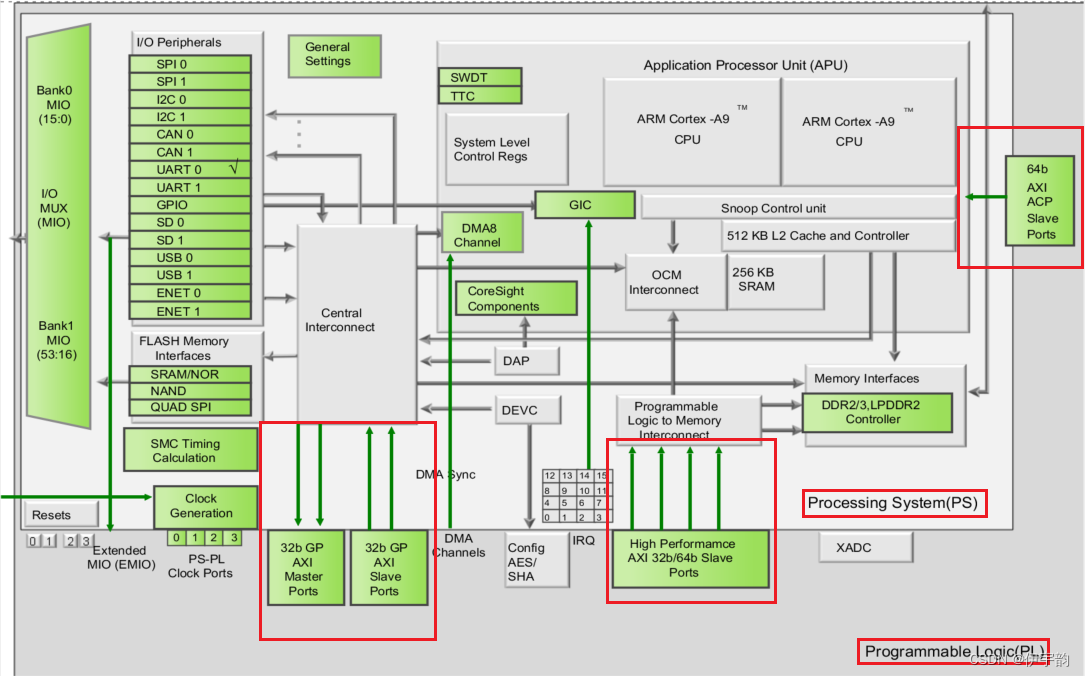

首先看一下ZYNQ SoC的系统框图，如下图所示。在图中，箭头方向代表主机到从机的方向。

在上图中红色框线中，就是PS和PL之间的交互，将上图简化如下：

GP：General Purpose Port（通用端口），位宽为32 位，适合PS和PL之间中 低速通信，有四个接口（两个从端口，两个主端口）；

HP：High Performace Port(高性能端口)，位宽为 32 位或者 64 位。适合 PS 和PL之间高速通信，有四个接口（四个都是从端口）；

ACP：Accelerator Coherency Port(加速器一致)，位宽为 64 位。适合 PS和PL 之间高速通信。

GP接口直接连接到的是中央互联区（central interconnect），然后由中央互联区再连接到OCM interconnect和存储器接口上；而HP接口直接连接到的是OCM interconnect和存储器接口。所以对于GP接口，通常使用他进行控制配置；而对于HP接口，通常使用它进行数据传输交互。

AXI_HP接口

4个AXI HP接口为PL的主机提供了DDR和OCM存储器的高带宽的数据路径。 每个HP接口包括两个的FIFO缓存，用于读写传输。PL到内存互连高速AXI HP端口路由连接到两个DDR内存端口和一个OCM存储器端口。AXI HP接口也被称为AFI (AXI FIFO接口)，以强调它们的缓冲功能。 PL电平移位器必须通过LVL SHFTR EN启用后，才能进行PL逻辑通信。

特点
这些接口被设计为在PL主存储器和PS存储器(包括DDR和片上RAM)之间提供一个高吞吐量的数据路径。主要功能包括:

• 可以实现32或64位数据位宽的主接口(每个端口独立编程)。
• 在32位接口模式下，可以进行动态配置位为64位，以实现对齐传输，通过AxCACHE [1]可以进行控制。
• 在32位接口模式下，为未对齐的32位传输自动扩展到64位。
• 可编程的写命令释放阈值。
• PL和PS之间的所有AXI接口的异步时钟域交叉。
• 使用1kb (128 × 64位)数据缓存FIFO来平滑“长延迟”传输，用于读写。
• 从PL端口提供QoS信令。
• 命令和数据FIFO填充级计数可用于PL端。
• 支持标准AXI 3.0接口。
• 可编程命令下发到互连，分别用于读和写命令。
• 14到70个指令范围的高性能从接口读接受能力。(取决于突发长度)
• 8到32个指令范围的高性能从接口写接受能力。(取决于突发长度)

AXI_GP接口

AXI_GP接口直接连接到主互连和从互连的端口，没有任何额外的FIFO缓冲，不像AXI_HP接口使用FIFO缓冲以提高性能和吞吐量。因此，性能受到主互连端口和从互连端口的限制。这些接口仅用于通用用途，并不是为了实现高性能。

特点
AXI GP的特性包括:

• 支持标准AXI协议
• 数据总线宽度只有32位
• 主端口ID位宽为12位
• 主端口发送能力:8位读，8位写
• 从端口ID位宽为6位
• 从端口接受能力:8位读，8位写

---

AXI_GP、AXI_HP和AXI_ACP接口的主与从

注意：AXI_ACP和AXI_HP接口，PL只能是主机，PS只能是从机！！

---

接口介绍

AXI_HP

采用AXI_HP接口，PL为主机，PS为从机

PL 发送给PS的数据，通过AXI_HP接口后，进入DDR3控制器，然后写入到DDR3里面。

反过来，PL也可以通过AXI_HP接口读取DDR3里面的数据。

        PS 也可以向DDR3 写入或者读取数据，DDR3 相对于PS 而言就是一个外设。

        PS 首先将数据写入到Cache，Cache里面的数据再写入到DDR3 contorller， 最后到DDR3。反过来，PS也可以从DDR3里面读取数据。

        PL将数据通过AXI_HP接口写入到DDR3，PS再将数据从DDR3里面读出 来，这样就实现了PL与PS的数据交互。

---

AXI_GP

采用AXI_GP接口，PL为从机，PS为主机

如果PS端采用AXI_GP接口，且PS端为主机，PL为从机，那么PL的接 口模块相对于PS来说，就是一个外设。

既然是外设，那么就会有对应的地址和寄存器。

        其中0x4300_0000 为起始地址，又称之为基地址；0x4300_FFFF为结束地址。

        其中，基地址和结束地址的值，是由PL端分配的，也就是在PL端可以使用VIVADO软件更改。

        第二个地址为0x4300_0004，相比于0x4300_0000 偏移量为4。所以4就是偏移地址。

        可以通过 “基地址 + 偏移地址”表示任意的地址。比如基地址为 0x4300_0000，偏移地址为8，表示的地址为0x4300_0008。

• PS 如何通过AXI_GP接口写入数据到PL ？
• PS 先将数据写入到寄存器里面，然后写入到PL。
• PS 如何通过AXI_GP接口从PL端读取数据 ？
• PL 端的数据先通过AXI_GP接口发送PS的寄存器里面，PS从寄存器里面 读取数据。

---

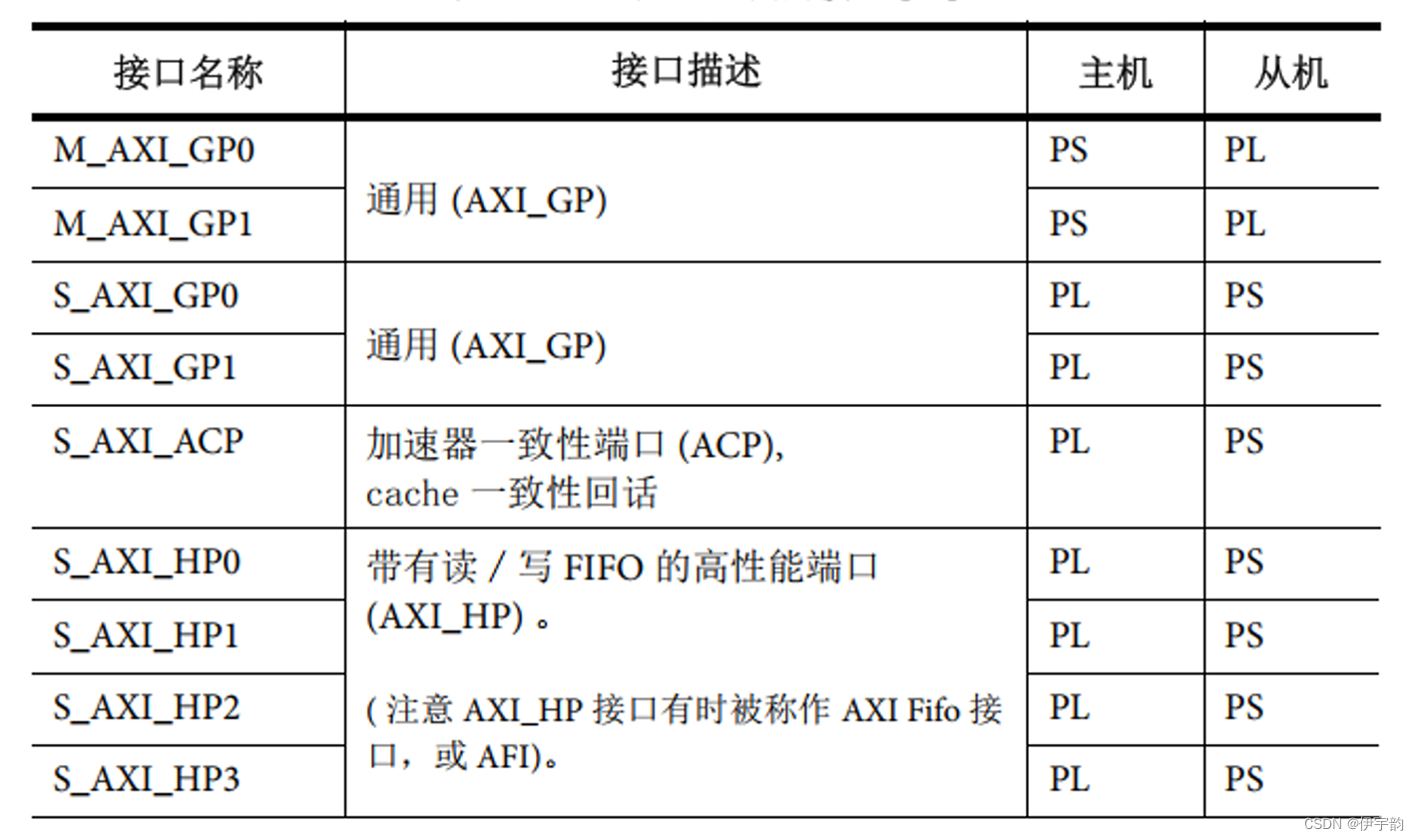

AXI_HP、AXI_GP、AXI_ACP理论带宽

下表介绍了 PS- PL和PS内存接口的理论带宽

注意：Gb/s和GB/s是不一样的，B代表字节，b代表比特。

• Gb/s：每秒传输多少个比特
• GB/s：每秒传输多少个字节
• GB/s = 8 * Gb/s

---

开发流程

在ZYNQ开发中，FPGA - ZYNQ 基于EMIO的PS和PL交互https://blog.youkuaiyun.com/weixin_46897065/article/details/137865852?spm=1001.2014.3001.5501

和 FPGA - ZYNQ 基于Axi_Lite的PS和PL交互https://blog.youkuaiyun.com/weixin_46897065/article/details/137937509?spm=1001.2014.3001.5501

中详细介绍了开发流程。

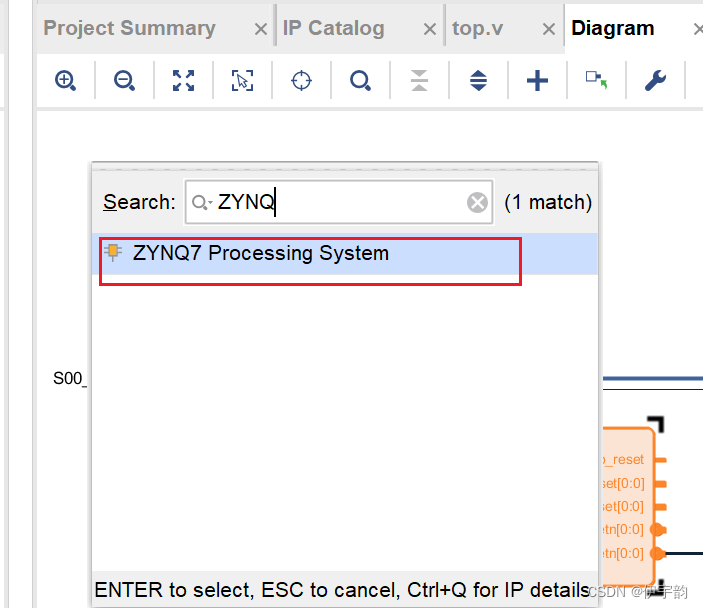

在Creat Block Design 中：搜索ZYNQ以及axi_interconnect 并进行配置

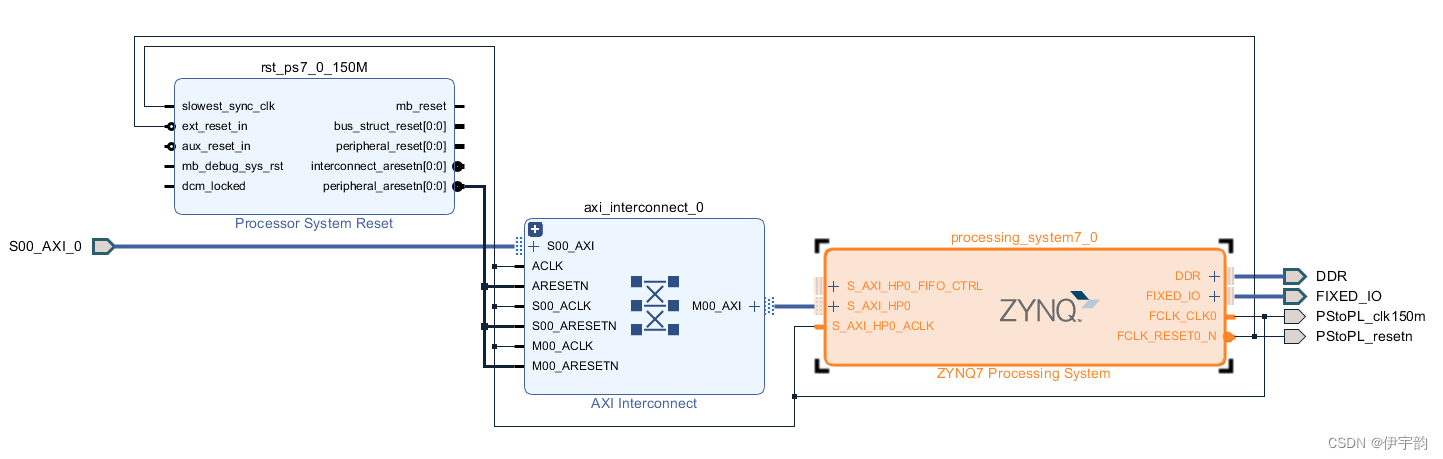

然后进行自动连线,连线完成后如下图：

这里AXI_HP的从机搭建完成。、

---

然后建立top文件，设计AXI4_FULL主机模块。

生成bitstream，导出硬件，启动SDK

---

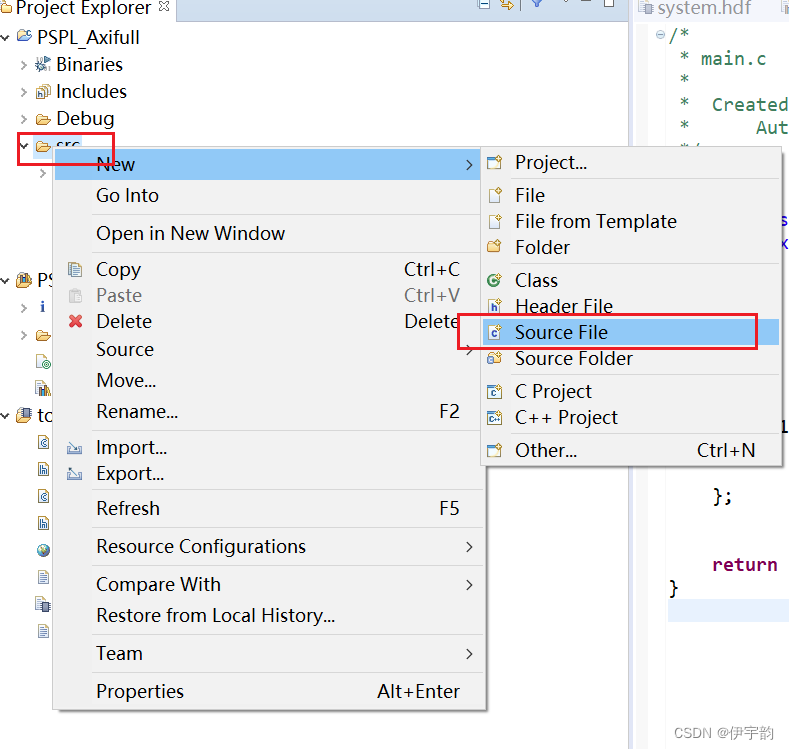

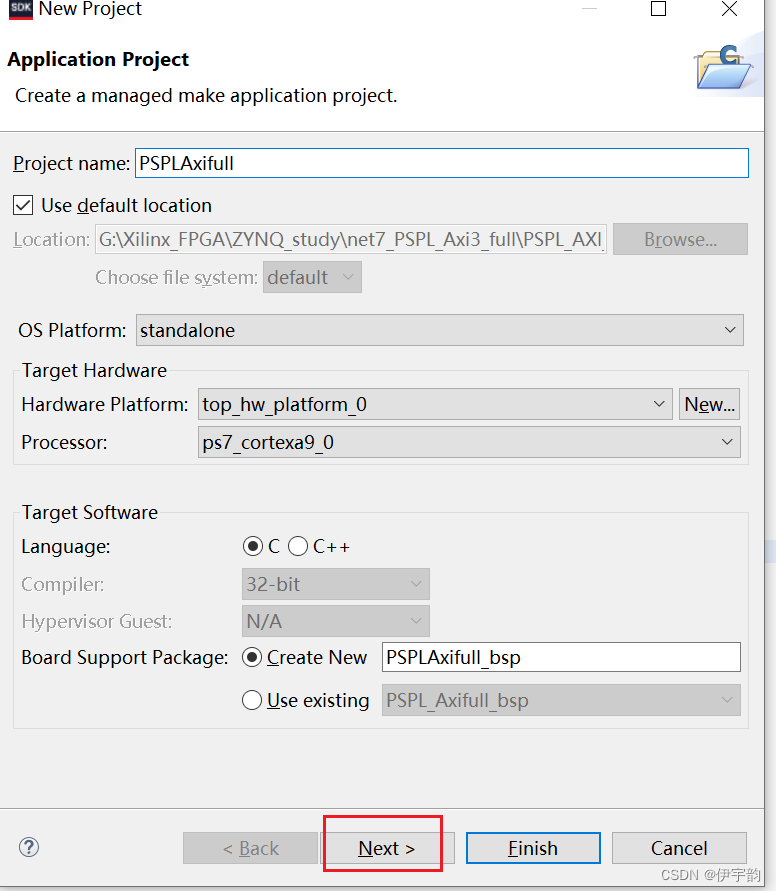

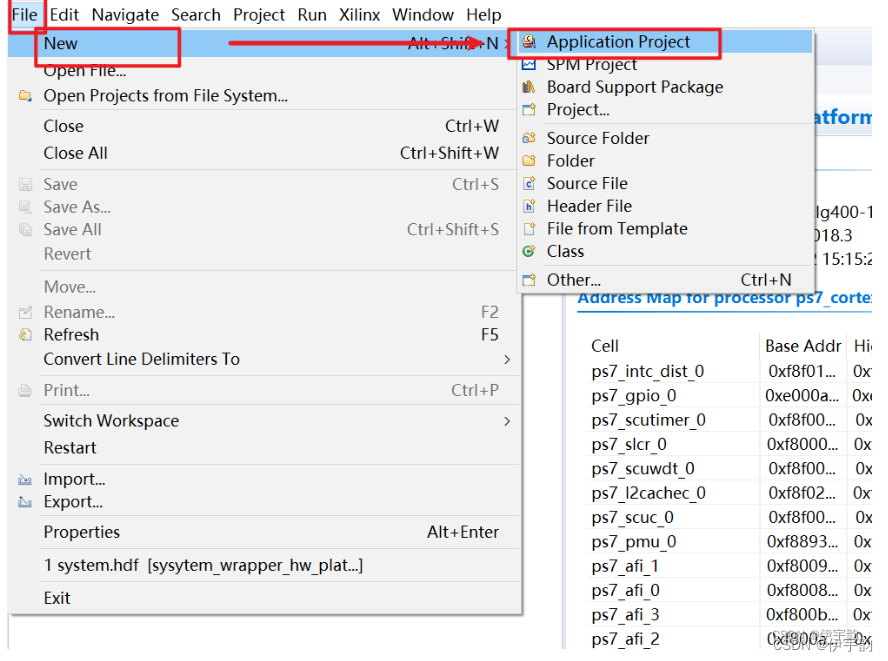

建立新工程

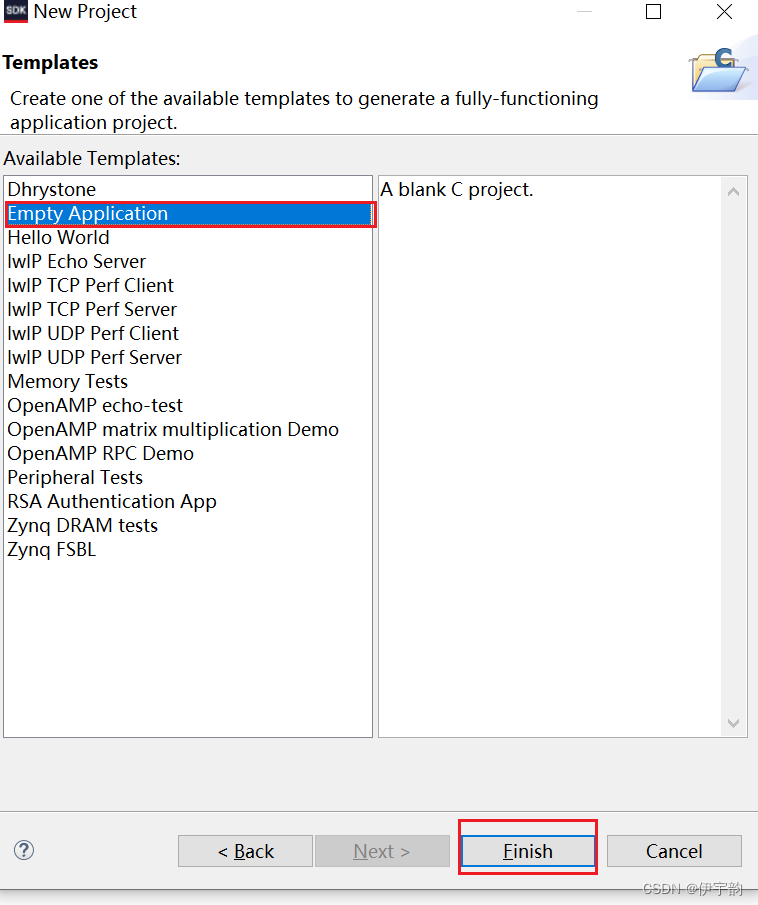

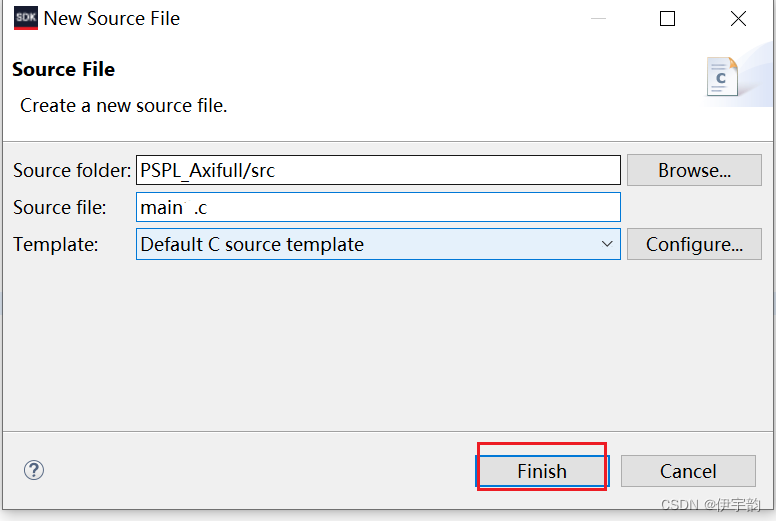

点击空工程  点击finish

---

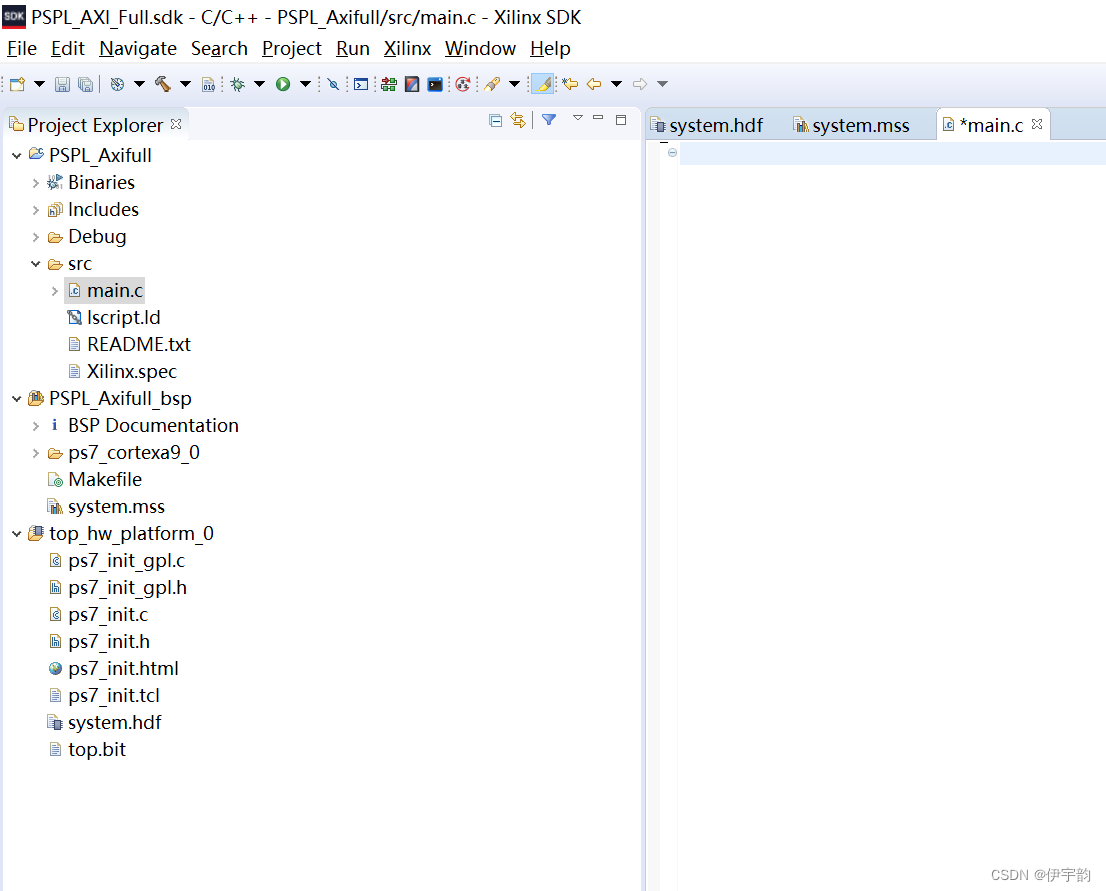

接下来返回main.c，向其中添加以下代码：

一直处于接收发送状态。

#include <stdio.h>
#include "xil_printf.h"


int main()
{
	while(1)
	{

	};
    return 0;
}

最后，下载验证。

---

总结

         在这里，实现了基于Axi_full的PS和PL交互，详细介绍了AXI_GP、AXI_HP和AXI_ACP接口。
