PBR 追求 物理正确，风格化 则天马行空，两个本来不搭边的东西结合在一起，也可以实现出相当有趣的效果。

下图是我的新欢，异界锁链 的女主小姐姐：

注意看女主的衣服：

• 漫反射部分，明暗过渡是比较典型的 卡通渲染 的方式，线条感很强。

• 高光部分，直接高光的拖尾疑似 GGX，间接高光也很明显，PBR的质感。

皮肤部分的明暗过渡比较平滑，暗部由红至黑的变化应该依靠 贴图映射 就可以模仿得出。

最后再搭配上 整体描边 以及左侧的 边缘光，既卡通又有光感的小姐姐就现身了。

当然，上述结论全凭肉眼，不一定准确。

本文介绍一款Unity插件 Toony Colors Pro，如果要模仿上图女主的渲染效果，这个插件可以给我们很多启示。

Stylized PBS的几个要素

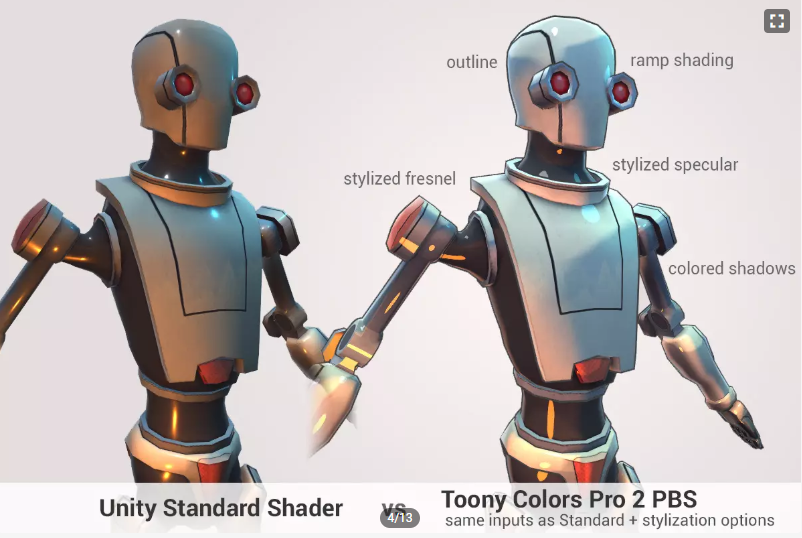

上图是作者在他的主页对 风格化的PBS 做的一些总结，主要元素包括以下几点：

• Ramp Shading

• 明暗偏色

• 风格化高光

• 风格化菲涅尔

• 描边

本文主要介绍前4点，至于 描边，作者的做法比较常规，有空再写。

Ramp Shading

考虑一下最简单的 Lambert 光照计算公式：

inline fixed4 UnityLambertLight (SurfaceOutput s, UnityLight light)
{
    fixed diff = max (0, dot (s.Normal, light.dir));

    fixed4 c;
    c.rgb = s.Albedo * light.color * diff;
    c.a = s.Alpha;
    return c;
}

法线方向 和 灯光方向 的 点积 可以描述 漫反射 的强度，而 单位向量的点积 其实就是 向量夹角的cos值，考虑一下下图的 cos曲线：
