通过控制缺省路由的发布，控制流量从不同的路径离开AS。

组网需求

如图1所示，所有NE均为BGP设备，DeviceA和DeviceB之间、DeviceC和DeviceE之间、DeviceD和DeviceF之间分别建立EBGP连接，DeviceB和DeviceC之间、DeviceB和DeviceD之间分别建立IBGP连接，以保证AS200的出流量可以通过DeviceE和DeviceF来进行分担。

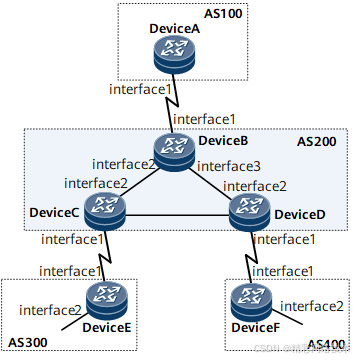

图1 配置BGP发布缺省路由组网图

本例中interface1，interface2，interface3分别代表GE0/1/0，GE0/2/0，GE0/3/0。

设备名称

接口

IP地址

Device A

GE 0/1/0

10.20.1.1/24

Loopback 0

1.1.1.1/32

Device B

GE 0/1/0

10.20.1.2/24

GE 0/2/0

10.0.1.1/24

GE 0/3/0

10.0.3.2/24

Loopback 0

2.2.2.2/32

Device C

GE 0/1/0

10.20.2.2/24

GE 0/2/0

10.0.1.2/24

GE 0/3/0

10.0.2.1/24

Loopback 0

3.3.3.3/32

Device D

GE 0/1/0

10.20.3.2/24

GE 0/2/0

10.0.3.1/24

GE 0/3/0

10.0.2.2/24

Loopback 0

4.4.4.4/32

Device E

GE 0/1/0

10.20.2.1/24

GE 0/2/0

10.21.7.1.1/24

Loopback 0

5.5.5.5/32

Device F

GE 0/1/0

10.20.3.1/24

GE 0/2/0

10.22.8.1.1/24

Loopback 0

6.6.6.6/32

配置注意事项

在配置过程中，需注意以下事项：

缺省路由有两种用途，一是代表全网路由，减少路由量，如用在Stub AS的场景中，使用一条缺省路由引导所有到外界的流量，而不是将全网路由发布过去；另一个是代表除明细路由外的所有路由，如用在Multi-home负载分担场景中。

建立对等体时，当所指定的对等体的IP地址为Loopback接口地址或子接口的IP地址时，需要在对等体两端同时配置命令peer connect-interface，以保证两端连接的正确性。

配置思路

采用如下的思路配置BGP发布缺省路由：

在DeviceB、DeviceC和DeviceD上配置OSPF协议。

在DeviceA和DeviceB之间、DeviceC和DeviceE之间、DeviceD和DeviceF之间分别配置EBGP连接。

在DeviceB和DeviceC之间、DeviceB和DeviceD之间分别配置IBGP连接。

在DeviceC上配置入口策略，只允许接收缺省路由。

在DeviceD上配置入口策略，允许接收缺省路由和所有明细路由，并对接收的缺省路由设置Local_Pref值。

数据准备

为完成此配置例，需准备如下的数据：

DeviceA、DeviceB、DeviceC、DeviceD、DeviceE和DeviceF各自的Router ID 以及所在的AS号。

在DeviceC和DeviceD上配置入口策略的名称。

在DeviceD上对接收的缺省路由设置的Local_Pref值。

操作步骤
  1. 配置各接口的IP地址（略）
  2. 配置OSPF

# 配置DeviceB。

[~DeviceB] ospf 1

[*DeviceB-ospf-1] area 0

[*DeviceB-ospf-1-area-0.0.0.0] network 10.0.1.0 0.0.0.255

[*DeviceB-ospf-1-area-0.0.0.0] network 10.0.3.0 0.0.0.255

[*DeviceB-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0

[*DeviceB-ospf-1-area-0.0.0.0] commit

[~DeviceB-ospf-1-area-0.0.0.0] quit

[~DeviceB-ospf-1] quit

# 配置DeviceC。

[~DeviceC] ospf 1

[*DeviceC-ospf-1] area 0

[*DeviceC-ospf-1-area-0.0.0.0] network 10.0.1.0 0.0.0.255

[*DeviceC-ospf-1-area-0.0.0.0] network 10.0.2.0 0.0.0.255

[*DeviceC-ospf-1-area-0.0.0.0] network 3.3.3.3 0.0.0.0

[*DeviceC-ospf-1-area-0.0.0.0] commit

[~DeviceC-ospf-1-area-0.0.0.0] quit

[~DeviceC-ospf-1] quit

# 配置DeviceD。

[~DeviceD] ospf 1

[*DeviceD-ospf-1] area 0

[*DeviceD-ospf-1-area-0.0.0.0] network 10.0.2.0 0.0.0.255

[*DeviceD-ospf-1-area-0.0.0.0] network 10.0.3.0 0.0.0.255

[*DeviceD-ospf-1-area-0.0.0.0] network 4.4.4.4 0.0.0.0

[*DeviceD-ospf-1-area-0.0.0.0] commit

[~DeviceD-ospf-1-area-0.0.0.0] quit

[~DeviceD-ospf-1] quit

  1. 配置BGP连接

# 配置DeviceA。

[~DeviceA] bgp 100

[*DeviceA-bgp] router-id 1.1.1.1

[*DeviceA-bgp] peer 10.20.1.2 as-number 200

[*DeviceA-bgp] commit

[~DeviceA-bgp] quit

# 配置DeviceB。

[~DeviceB] bgp 200

[*DeviceB-bgp] router-id 2.2.2.2

[*DeviceB-bgp] peer 10.20.1.1 as-number 100

[*DeviceB-bgp] network 10.20.1.0 24

[*DeviceB-bgp] peer 3.3.3.3 as-number 200

[*DeviceB-bgp] peer 3.3.3.3 connect-interface LoopBack0

[*DeviceB-bgp] peer 4.4.4.4 as-number 200

[*DeviceB-bgp] peer 4.4.4.4 connect-interface LoopBack0

[*DeviceB-bgp] commit

[~DeviceB-bgp] quit

# 配置DeviceC。

[~DeviceC] bgp 200

[*DeviceC-bgp] router-id 3.3.3.3

[*DeviceC-bgp] peer 10.20.2.1 as-number 300

[*DeviceC-bgp] network 10.20.2.0 24

[*DeviceC-bgp] peer 2.2.2.2 as-number 200

[*DeviceC-bgp] peer 2.2.2.2 connect-interface LoopBack0

[*DeviceC-bgp] commit

[~DeviceC-bgp] quit

# 配置DeviceD。

[~DeviceD] bgp 200

[*DeviceD-bgp] router-id 4.4.4.4

[*DeviceD-bgp] peer 10.20.3.1 as-number 400

[*DeviceD-bgp] network 10.20.3.0 24

[*DeviceD-bgp] peer 2.2.2.2 as-number 200

[*DeviceD-bgp] peer 2.2.2.2 connect-interface LoopBack0

[*DeviceD-bgp] commit

[~DeviceD-bgp] quit

# 配置DeviceE。

[~DeviceE] bgp 300

[*DeviceE-bgp] router-id 5.5.5.5

[*DeviceE-bgp] peer 10.20.2.2 as-number 200

[*DeviceE-bgp] network 10.1.1.0 24

[*DeviceE-bgp] commit

[~DeviceE-bgp] quit

# 配置DeviceF。

[~DeviceF] bgp 400

[*DeviceF-bgp] router-id 6.6.6.6

[*DeviceF-bgp] peer 10.20.3.2 as-number 200

[*DeviceF-bgp] network 10.2.1.0 24

[*DeviceF-bgp] commit

[~DeviceF-bgp] quit

  1. 配置DeviceE和DeviceF发布缺省路由

# 配置DeviceE发布缺省路由。

[~DeviceE-bgp] ipv4-family unicast

[*DeviceE-bgp-af-ipv4] peer 10.20.2.2 default-route-advertise

[*DeviceE-bgp-af-ipv4] commit

# 配置DeviceF发布缺省路由。

[~DeviceF-bgp] ipv4-family unicast

[*DeviceF-bgp-af-ipv4] peer 10.20.3.2 default-route-advertise

[*DeviceF-bgp-af-ipv4] commit

# 查看DeviceB路由表信息。

[~DeviceB] display bgp routing-table

 BGP Local router ID is 2.2.2.2

 Status codes: * - valid, > - best, d - damped, x - best external, a - add path,

               h - history,  i - internal, s - suppressed, S - Stale

               Origin : i - IGP, e - EGP, ? - incomplete RPKI validation codes: V - valid, I - invalid, N - not-found

Total Number of Routes: 7

     Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  0.0.0.0            10.20.2.1       0          100        0      300i

 * i                     10.20.3.1       0          100        0      400i

 *>i  10.1.1.0/24        10.20.2.1       0          100        0      300i

 *>i  10.2.1.0/24        10.20.3.1       0          100        0      400i

 *>   10.20.1.0          0.0.0.0         0                     0      i

 *>i  10.20.2.0          3.3.3.3         0          100        0      i

 *>i  10.20.3.0          4.4.4.4         0          100        0      i

从路由表中可以看到，DeviceB接收到AS300和AS400的缺省路由以及所有明细路由。

  1. 配置入口策略

# 在DeviceC上配置名称为default的IP前缀列表，只允许缺省路由。

[~DeviceC] ip ip-prefix default permit 0.0.0.0 0

[*DeviceC] commit

[*DeviceC] bgp 200

[*DeviceC-bgp] peer 10.20.2.1 ip-prefix default import

[*DeviceC-bgp] commit

# 在DeviceD上配置名称为set-default-low的Route-policy，允许接收缺省路由和所有明细路由，并对接收的缺省路由设置Local_Pref值。

[~DeviceD] ip as-path-filter 10 permit ^(400_)+$

[*DeviceD] ip as-path-filter 10 permit ^(400_)+_[0-9]+$

[*DeviceD] ip ip-prefix default permit 0.0.0.0 0

[*DeviceD] route-policy set-default-low permit node 10

[*DeviceD-route-policy] if-match ip-prefix default

[*DeviceD-route-policy] apply local-preference 80

[*DeviceD-route-policy] quit

[*DeviceD] route-policy set-default-low permit node 20

[*DeviceD-route-policy] quit

[*DeviceD] commit

[~DeviceD] bgp 200

[*DeviceD-bgp] peer 10.20.3.1 as-path-filter 10 import

[*DeviceD-bgp] peer 10.20.3.1 route-policy set-default-low import

[*DeviceD-bgp] commit

# 查看DeviceB路由表信息。

[~DeviceB] display bgp routing-table

 BGP Local router ID is 2.2.2.2

 Status codes: * - valid, > - best, d - damped, x - best external, a - add path,

               h - history,  i - internal, s - suppressed, S - Stale

               Origin : i - IGP, e - EGP, ? - incomplete RPKI validation codes: V - valid, I - invalid, N - not-found

 Total Number of Routes: 6

     Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  0.0.0.0            10.20.2.1       0          100        0      300i

 * i                     10.20.3.1       0          80         0      400i

 *>i  10.2.1.0/24        10.20.3.1       0          100        0      400i

 *>   10.20.1.0          0.0.0.0         0                     0      i

 *>i  10.20.2.0          3.3.3.3         0          100        0      i

 *>i  10.20.3.0          4.4.4.4         0          100        0      i

从路由表中可以看到，DeviceB将接收到AS300的缺省路由和AS400的缺省路由以及所有明细路由，并将接收到AS400的缺省路由的Local_Pref值设置为80。

配置文件

DeviceA的配置文件

#

sysname DeviceA

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 10.20.1.1 255.255.255.0

#

 interface LoopBack0

 ip address 1.1.1.1 255.255.255.255

#

bgp 100

 peer 10.20.1.2 as-number 200

 #

 ipv4-family unicast

  peer 10.20.1.2 enable

#

return

DeviceB的配置文件

#

sysname DeviceB

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 10.20.1.2 255.255.255.0

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 10.0.1.1 255.255.255.0

#

interface GigabitEthernet0/3/0

 undo shutdown

 ip address 10.0.3.2 255.255.255.0

#

interface LoopBack0

 ip address 2.2.2.2 255.255.255.255

#

bgp 200

 peer 3.3.3.3 as-number 200

 peer 3.3.3.3 connect-interface LoopBack0

 peer 4.4.4.4 as-number 200

 peer 4.4.4.4 connect-interface LoopBack0

 peer 10.20.1.1 as-number 100

 #

 ipv4-family unicast

  network 10.20.1.0 255.255.255.0

  peer 3.3.3.3 enable

  peer 4.4.4.4 enable

  peer 10.20.1.1 enable

#

ospf 1

 area 0.0.0.0

  network 2.2.2.2 0.0.0.0

  network 10.0.1.0 0.0.0.255

  network 10.0.3.0 0.0.0.255

#

return

DeviceC的配置文件

#

sysname DeviceC

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 10.20.2.2 255.255.255.0

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 10.0.1.2 255.255.255.0

#

interface GigabitEthernet0/3/0

 undo shutdown

 ip address 10.0.2.1 255.255.255.0

#

interface LoopBack0

 ip address 3.3.3.3 255.255.255.255

#

bgp 200

 peer 2.2.2.2 as-number 200

 peer 2.2.2.2 connect-interface LoopBack0

 peer 10.20.2.1 as-number 300

 #

 ipv4-family unicast

  network 10.20.2.0 255.255.255.0

  peer 2.2.2.2 enable

  peer 10.20.2.1 enable

  peer 10.20.2.1 ip-prefix default import

#

ospf 1

 area 0.0.0.0

  network 3.3.3.3 0.0.0.0

  network 10.0.1.0 0.0.0.255

  network 10.0.2.0 0.0.0.255

#

ip ip-prefix default index 10 permit 0.0.0.0 0

#

return

DeviceD的配置文件

#

sysname DeviceD

#

interface GigabitEthernet0/1/0

 undo shutdown

  ip address 10.20.3.2 255.255.255.0

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 10.0.2.2 255.255.255.0

#

interface GigabitEthernet0/3/0

 undo shutdown

 ip address 10.0.3.1 255.255.255.0

#

interface LoopBack0

 ip address 4.4.4.4 255.255.255.255

#

bgp 200

 peer 2.2.2.2 as-number 200

 peer 2.2.2.2 connect-interface LoopBack0

 peer 10.20.3.1 as-number 400

 #

 ipv4-family unicast

  network 10.20.3.0 255.255.255.0

  peer 2.2.2.2 enable

  peer 10.20.3.1 enable

  peer 10.20.3.1 as-path-filter 10 import

  peer 10.20.3.1 route-policy set-default-low import

#

ospf 1

 area 0.0.0.0

  network 4.4.4.4 0.0.0.0

  network 10.0.2.0 0.0.0.255

  network 10.0.3.0 0.0.0.255

#

route-policy set-default-low permit node 10

 if-match ip-prefix default

 apply local-preference 80

#

route-policy set-default-low permit node 20

#

ip ip-prefix default index 10 permit 0.0.0.0 0

#

ip as-path-filter 10 permit ^(400_)+$

ip as-path-filter 10 permit ^(400_)+_[0-9]+$

#

return

DeviceE的配置文件

#

sysname DeviceE

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 10.20.2.1 255.255.255.0

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 10.21.7.1.1 255.255.255.0

#

 interface LoopBack0

 ip address 5.5.5.5 255.255.255.255

#

bgp 300

 peer 10.20.2.2 as-number 200

 #

 ipv4-family unicast

  network 10.1.1.0 255.255.255.0

  peer 10.20.2.2 enable

  peer 10.20.2.2 default-route-advertise

#

return

DeviceF的配置文件

#

sysname DeviceF

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 10.20.3.1 255.255.255.0

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 10.22.8.1.1 255.255.255.0

#

 interface LoopBack0

 ip address 6.6.6.6 255.255.255.255

#

bgp 400

 peer 10.20.3.2 as-number 200

 #

 ipv4-family unicast

  network 10.2.1.0 255.255.255.0

  peer 10.20.3.2 enable

  peer 10.20.3.2 default-route-advertise

#

return

评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

精彩网络技术

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
