配置BGP负载分担示例

学习精彩网络技术老师:华为HCIA和HCIP数通eNSP实战视频课

学习精彩网络技术老师:华为HCIA和HCIP数通eNSP实战视频课、华三、锐捷、WLAN、IPv6等全套视频课程

合理地应用负载分担可以充分利用网络资源,减少网络拥塞。

组网需求

图1所示,所有NE都配置BGP,DeviceA在AS100中,DeviceB和DeviceC在AS300中,DeviceD在AS200中。DeviceA与DeviceB、DeviceC之间运行EBGP,DeviceD与DeviceB、DeviceC之间运行EBGP。在DeviceA上存在两条到达相同目的地址172.16.1.0/24的BGP路由,如果有流量要到达172.16.1.0/24,则既可以通过DeviceB到达,也可以通过DeviceC到达。通过配置BGP负载分担可以实现减少网络拥塞,充分利用网络资源。

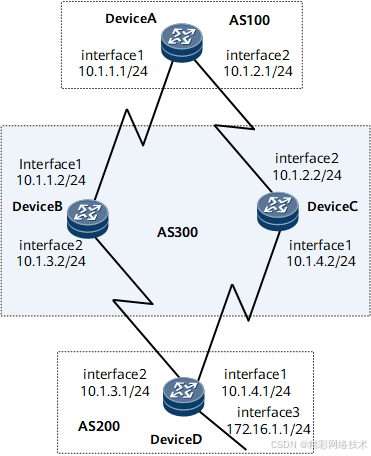

图1 配置BGP负载分担组网图

本例中interface1,interface2分别代表GE0/1/0,GE0/2/0。

配置注意事项

在配置过程中,需注意以下事项:

路由负载分担也可以通过配置BGP属性来实现,如忽略IGP Merics的比较,但这些配置需要在确保不会引起路由环路的场景下使用。

配置思路

采用如下的思路配置BGP负载分担:

在DeviceA和DeviceB、DeviceA和DeviceC之间配置EBGP连接。

在DeviceD和DeviceB、DeviceD和DeviceC之间配置EBGP连接。

在DeviceA上配置负载分担功能,查看路由信息。

数据准备

为完成此配置例,需准备如下的数据:

DeviceA、DeviceB、DeviceC和DeviceD的Router ID和所在AS号。

BGP进行路由负载分担的条数。

操作步骤
  1. 配置各接口的IP地址(略)
  2. 配置BGP连接

# 配置DeviceA。

[~DeviceA] bgp 100

[*DeviceA-bgp] router-id 1.1.1.1

[*DeviceA-bgp] peer 10.1.1.2 as-number 300

[*DeviceA-bgp] peer 10.1.2.2 as-number 300

[*DeviceA-bgp] commit

[~DeviceA-bgp] quit

# 配置DeviceB。

[~DeviceB] bgp 300

[*DeviceB-bgp] router-id 2.2.2.2

[*DeviceB-bgp] peer 10.1.1.1 as-number 100

[*DeviceB-bgp] peer 10.1.3.1 as-number 200

[*DeviceB-bgp] commit

[~DeviceB-bgp] quit

# 配置DeviceC。

[~DeviceC] bgp 300

[*DeviceC-bgp] router-id 3.3.3.3

[*DeviceC-bgp] peer 10.1.2.1 as-number 100
