配置BGP路由振荡抑制示例

学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课

学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课、华三、锐捷、WLAN、IPv6等全套视频课程

配置BGP路由振荡抑制可以保证网络的稳定性。

组网需求

如图1所示，所有NE都配置BGP，DeviceA在AS100中，DeviceB在AS200中，DeviceC在AS300中，DeviceD在AS400中，DeviceC分别与DeviceA、DeviceB、DeviceD之间运行EBGP。针对不同的EBGP邻居路由，DeviceC应用不同的路由抑制策略。通过配置BGP振荡抑制，可以抑制不稳定的路由信息，增加网络的稳定性。

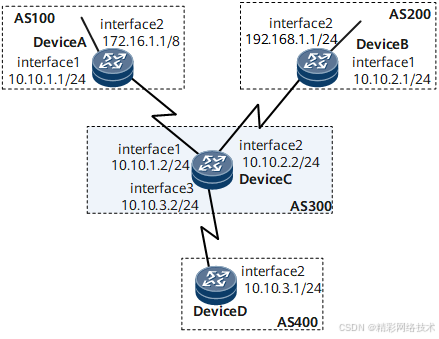

图1 配置BGP路由振荡抑制组网图

本例中interface1，interface2，interface3分别代表GE0/1/0，GE0/2/0，GE0/3/0。

配置注意事项

在配置过程中，需注意以下事项：

BGP路由振荡抑制仅对EBGP路由生效。

对于目的地址掩码长度较短的路由，需要设置相应较短的最大抑制时间MaxSuppressTime。

配置思路

采用如下的思路配置BGP路由振荡抑制：

在DeviceA和DeviceC、DeviceB和DeviceC、DeviceD和DeviceC之间分别配置EBGP连接。

在DeviceC上配置路由抑制策略，查看路由信息。

数据准备

为完成此配置例，需准备如下的数据：

DeviceA、DeviceB、DeviceC和DeviceD各自的Router ID和所在AS号。

DeviceC的路由抑制策略名称。

操作步骤

1. 配置各接口的IP地址（略）
2. 配置BGP连接

# 配置DeviceA。

[~DeviceA] bgp 100

[*DeviceA-bgp] router-id 1.1.1.1

[*DeviceA-bgp] peer 10.10.1.2 as-number 300

[*DeviceA-bgp] ipv4-family unicast

[*DeviceA-bgp-af-ipv4] network 8.0.0.0 255.0.0.0

[*DeviceA-bgp-af-ipv4] commit

[~DeviceA-bgp-af-ipv4] quit

[~DeviceA-bgp] quit

# 配置DeviceB。

[~DeviceB] bgp 200

[*DeviceB-bgp] router-id 2.2.2.2

[*DeviceB-bgp] peer 10.10.2.2 as-number 300

[*DeviceB-bgp] ipv4-family unicast

[*DeviceB-bgp-af-ipv4] network 9.1.1.0 255.255.255.0

[*DeviceB-bgp-af-ipv4] commit

[~DeviceB-bgp-af-ipv4] quit

[~DeviceB-bgp] quit

# 配置DeviceC。

[~DeviceC] bgp 300

[*DeviceC-bgp] router-id 3.3.3.3

[*DeviceC-bgp] peer 10.10.1.1 as-number 100

[*DeviceC-bgp] peer 10.10.2.1 as-number 200

[*DeviceC-bgp] peer 10.10.3.1 as-number 400

[*DeviceC-bgp] commit

[~DeviceC-bgp] quit

# 配置DeviceD。

[~DeviceD] bgp 400

[*DeviceD-bgp] router-id 4.4.4.4

[*DeviceD-bgp] peer 10.10.3.2 as-number 300

[*DeviceD-bgp] commit

[~DeviceD-bgp] quit

# 查看DeviceC的BGP对等体。

[*DeviceC] display bgp peer

 BGP local router ID : 3.3.3.3

 Local AS number : 300

 Total number of peers : 3         Peers in established state : 3

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State  PrefRcv

  10.10.1.1       4         100        3        3     0 00:00:01 Established    0

  10.10.2.1       4         200        3        3     0 00:00:00 Established    0

  10.10.3.1       4         400        3        3     0 00:00:01 Established    0

可以看出，DeviceC的BGP连接状态均为“Established”。

1. 配置BGP路由振荡抑制策略

# 在DeviceC上配置名为prefix-a的地址前缀列表，允许前缀为8.0.0.0/8的路由通过。

[~DeviceC] ip ip-prefix prefix-a index 10 permit 8.0.0.0 8

[*DeviceC] commit

# 在DeviceC上配置名为prefix-b的地址前缀列表，允许前缀为9.1.1.0/24的路由通过。

[~DeviceC] ip ip-prefix prefix-b index 20 permit 9.1.1.0 24

[*DeviceC] commit

# 在DeviceC上配置名称为dampen-policy的Route-Policy，对不同前缀长度的路由采用不同的路由抑制策略。

[~DeviceC] route-policy dampen-policy permit node 10

[*DeviceC-route-policy] if-match ip-prefix prefix-a

[*DeviceC-route-policy] apply dampening 10 1000 2000 5000

[*DeviceC-route-policy] commit

[~DeviceC-route-policy] quit

[*DeviceC] route-policy dampen-policy permit node 20

[*DeviceC-route-policy] if-match ip-prefix prefix-b

[*DeviceC-route-policy] apply dampening 10 800 3000 10000

[*DeviceC-route-policy] commit

[~DeviceC-route-policy] quit

# 对振荡路由应用路由抑制策略。

[*DeviceC] bgp 300

[*DeviceC-bgp] ipv4-family unicast

[*DeviceC-bgp-af-ipv4] dampening route-policy dampen-policy

[*DeviceC-bgp-af-ipv4] commit

[~DeviceC-bgp] quit

# 在DeviceC上查看已配置的BGP路由振荡抑制参数。

[~DeviceC] display bgp routing-table dampening parameter

 Maximum Suppress Time(in second) : 3973

 Ceiling Value                    : 16000

 Reuse Value                      : 750

 HalfLife Time(in  second)        : 900

 Suppress-Limit                   : 2000

 Route-policy                     : dampen-policy

配置文件

DeviceA的配置文件

#

sysname DeviceA

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 10.10.1.1 255.255.255.0

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 172.16.1.1 255.0.0.0

#

bgp 100

 router-id 1.1.1.1

 peer 10.10.1.2 as-number 300

 #

 ipv4-family unicast

  undo synchronization

  network 8.0.0.0 255.0.0.0

  peer 10.10.1.2 enable

#

return

DeviceB的配置文件

#

sysname DeviceB

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 10.10.2.1 255.255.255.0

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 192.168.1.1 255.255.255.0

#

bgp 200

 router-id 2.2.2.2

 peer 10.10.2.2 as-number 300

 #

 ipv4-family unicast

  undo synchronization

  network 9.1.1.0 255.255.255.0

  peer 10.10.2.2 enable

#

return

DeviceC的配置文件

#

sysname DeviceC

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 10.10.1.2 255.255.255.0

#

interface GigabitEthernet0/2/0

 undo shutdown

 ip address 10.10.2.2 255.255.255.0

#

interface GigabitEthernet0/3/0

 undo shutdown

 ip address 10.10.3.2 255.255.255.0

#

bgp 300

 router-id 3.3.3.3

 peer 10.10.1.1 as-number 100

 peer 10.10.2.1 as-number 200

 peer 10.10.3.1 as-number 400

 #

 ipv4-family unicast

  undo synchronization

  dampening route-policy dampen-policy

  peer 10.10.1.1 enable

  peer 10.10.2.1 enable

  peer 10.10.3.1 enable

#

route-policy dampen-policy permit node 10

 if-match ip-prefix prefix-a

 apply dampening 10 1000 2000 5000

#

route-policy dampen-policy permit node 20

 if-match ip-prefix prefix-b

 apply dampening 10 800 3000 10000

#

ip ip-prefix prefix-a index 10 permit 8.0.0.0 8

#

ip ip-prefix prefix-b index 20 permit 9.1.1.0 24

#

return

DeviceD的配置文件

#

sysname DeviceB

#

interface GigabitEthernet0/1/0

 undo shutdown

 ip address 10.10.3.1 255.255.255.0

#

bgp 400

 router-id 4.4.4.4

 peer 10.10.3.2 as-number 300

 #

 ipv4-family unicast

  undo synchronization

  peer 10.10.3.2 enable

#

return
