配置BFD for BGP功能示例

学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课
学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6等全套视频课程

当BGP对等体之间的链路发生故障时，BFD能够快速检测到故障并通告给BGP，使业务流量使用备份链路传送，提高业务传输可靠性。

组网需求

随着社会的发展，语音和视频业务应用广泛，而这些业务对于网络可靠性和稳定性的要求很高。网络故障时，要求业务恢复时间尽量小，一般需要达到电信级可靠性要求（50ms）。BFD for BGP可以满足这个要求。

如图1所示，为了保障业务传输的稳定性，网络部署成主备备份链路，DeviceA和DeviceB、DeviceA和DeviceC之间都建立非直连EBGP邻居。正常情况下，业务流量在主链路DeviceA→DeviceB上传送，当主链路故障时，用户希望BGP协议能够快速感知，并且及时把业务切换到备份链路DeviceA→DeviceC→DeviceB上。

为了保证在主链路故障时，业务可以快速切换到备份链路，可以配置BFD for BGP功能，使用BFD检测DeviceA和DeviceB之间的BGP邻居关系，当DeviceA和DeviceB之间的链路发生故障时，BFD能够快速检测到故障并通告给BGP协议，使业务流量使用备份链路传送。

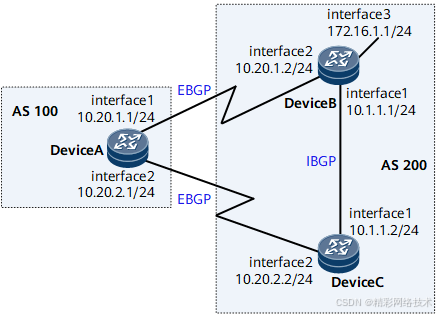

图1 配置BFD for BGP组网图

本例中interface1，interface2，interface3分别代表GE0/1/0，GE0/2/0，GE0/3/0。

如果两个路由器使用直连链路建立EBGP邻居，则无需配置BFD for BGP功能，因为BGP已经缺省配置了ebgp-interface-sensitive命令快速感知链路故障。

配置注意事项

在配置过程中，需注意以下事项：

使能BFD for BGP功能时，必须先使能全局BFD能力。

使能BFD for BGP功能时，BFD会话两端的参数必须保持一致。

配置思路

采用如下思路配置BFD for BGP功能：

在各NE上配置BGP基本功能。

配置MED属性控制路由的选路功能。

在DeviceA和DeviceB上使能BFD检测机制。

数据准备

为完成此配置例，需准备如下的数据：

DeviceA、DeviceB和DeviceC的Router ID和所在AS号。

BFD检测的对端IP地址。

BFD控制报文的最小发送间隔、最小接收间隔、本地检测倍数。

操作步骤

1. 配置各NE接口的IP地址（略）
2. 配置BGP基本功能，在DeviceA和DeviceB，DeviceA和DeviceC之间建立EBGP连接， DeviceB和DeviceC之间建立IBGP连接

# 配置DeviceA。

[~DeviceA] bgp 100

[*DeviceA-bgp] router-id 1.1.1.1

[*DeviceA-bgp] peer 10.20.1.2 as-number 200

[*DeviceA-bgp] peer 10.20.1.2 ebgp-max-hop

[*DeviceA-bgp] peer 10.20.2.2 as-number 200

[*DeviceA-bgp] peer 10.20.2.2 ebgp-max-hop

[*DeviceA-bgp] commit

[~DeviceA-bgp] quit

# 配置DeviceB。

[~DeviceB] bgp 200

[*DeviceB-bgp] router-id 2.2.2.2

[*DeviceB-bgp] peer 10.20.1.1 as-number 100

[*DeviceB-bgp] peer 10.20.1.1 ebgp-max-hop

[*DeviceB-bgp] peer 10.1.1.2 as-number 200

[*DeviceB-bgp] network 172.16.1.0 255.255.255.0

[*DeviceB-bgp] commit

[~DeviceB-bgp] quit

# 配置DeviceC。

[~Devicec] bgp 200

[*Devicec-bgp] router-id 3.3.3.3
