举例说明通过IS-IS本地MT特性实现组播报文在IS-IS网络中通过TE-Tunnel转发的配置方法。

组网需求

当网络中同时部署了组播和MPLS TE-Tunnel时，且TE-Tunnel上配置了IGP Shortcut，即IS-IS协议在进行SPF计算时会使用处于Up状态的TE-Tunnel，因此，IS-IS路由计算得到的出接口可能不是实际的物理接口。当转发组播报文时，根据IS-IS计算的路由表，报文会通过TE-Tunnel转发，造成被TE-Tunnel跨越的NE无法感知组播报文，也不能建立组播转发表项，从而导致组播报文被丢弃。

Local MT（Local Multicast Topology，本地组播拓扑）特性可以实现在本地为组播创建单独的拓扑，当IGP计算出的路由的出接口为IGP-Shortcut（AA）类型的TE-Tunnel时，同时为该路由计算出一个（或一组）实际的物理出接口，可以有效解决TE-Tunnel与组播的冲突问题。

如图1所示：

DeviceA、DeviceB、DeviceC、DeviceD和DeviceE都运行IS-IS，IS-IS级别为Level-2

从DeviceB到DeviceD之间建立一条TE隧道；

在DeviceB上使能IGP Shortcut。

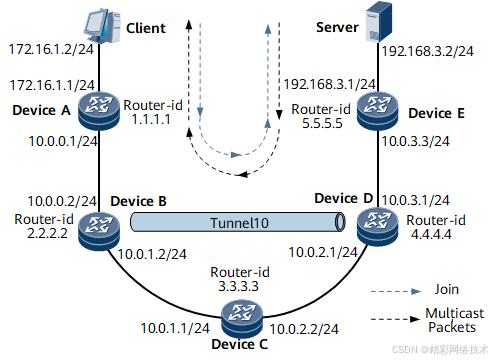

图1 配置IS-IS本地组播拓扑组网图

设备名称

接口

IP地址

DeviceA

GE0/1/0

172.16.1.1/24

GE0/2/0

10.0.0.1/24

DeviceB

GE0/1/0

10.0.0.2/24

GE0/2/0

10.0.1.2/24

DeviceC

GE0/1/0

10.0.1.1/24

GE0/2/0

10.0.2.2/24

DeviceD

GE0/1/0

10.0.3.1/24

GE0/2/0

10.0.2.1/24

DeviceE

GE0/1/0

10.0.3.3/24

GE0/2/0

192.168.3.1/24

配置思路

采用如下的思路配置本地MT特性：

在各NE上使能IS-IS基本功能。

配置组播PIM-SM。

配置MPLS RSVP-TE隧道，并使能IGP Shortcut。

使能本地MT特性。

数据准备

为完成此配置例，需准备如下的数据。

各NE接口的IP地址如图1，区域地址为10，起始的系统ID为0000.0000.0001并递增，各NE为Level-2级别的NE；

隧道接口为TE-Tunnel10，借用Loopback0的IP地址，隧道封装协议为MPLS TE，目的地址为4.4.4.4，隧道ID为100。

操作步骤
  1. 配置各接口的IP地址，并使能IS-IS

按照图1配置各接口的IP地址和掩码，配置IS-IS路由协议，具体配置过程略。

  1. 配置PIM-SM

# 在所有NE上使能组播功能，在各接口上使能PIM-SM功能（除DeviceA的GigabitEthernet0/1/0外）。DeviceB、DeviceC、DeviceD和DeviceE上的配置过程与DeviceA上的配置相似，配置过程略。

[~DeviceA] multicast routing-enable

[*DeviceA] interface gigabitethernet 0/2/0

[*DeviceA-GigabitEthernet0/2/0] pim sm

[*DeviceA-GigabitEthernet0/2/0] commit

[~DeviceA-GigabitEthernet0/2/0] quit

# 在DeviceA连接用户主机的接口上使能IGMP功能。

[~DeviceA] interface gigabitethernet 0/1/0

[~DeviceA-GigabitEthernet0/1/0] igmp enable

[*DeviceA-GigabitEthernet0/1/0] igmp version 3

[*DeviceA-GigabitEthernet0/1/0] commit

# 配置C-BSR和C-RP。在DeviceD上配置RP通告的服务范围，及C-BSR和C-RP的位置。

[~DeviceD] pim

[*DeviceD-pim] c-bsr gigabitethernet 0/1/0

[*DeviceD-pim] c-rp gigabitethernet 0/1/0

[*DeviceD-pim] commit

# 通过使用display multicast routing-table命令可以查看NE组播路由表。以DeviceC为例。

[~DeviceC] display multicast routing-table

Multicast routing table of VPN-Instance: public net

 Total 1 entry

 00001. (192.168.3.2, 224.31.31.31)

       Uptime: 15:03:04

       Upstream Interface: GigabitEthernet0/2/0

       List of 1 downstream interface

           1:  GigabitEthernet0/1/0

  1. 配置MPLS RSVP-TE隧道

# 配置DeviceB。

[~DeviceB] mpls lsr-id 2.2.2.2

[*DeviceB] mpls

[*DeviceB-mpls] mpls te

[*DeviceB-mpls] mpls rsvp-te

[*DeviceB-mpls] mpls te cspf

[*DeviceB-mpls] quit

[*DeviceB] interface gigabitethernet 0/2/0

[*DeviceB-GigabitEthernet0/2/0] mpls

[*DeviceB-GigabitEthernet0/2/0] mpls te

[*DeviceB-GigabitEthernet0/2/0] mpls rsvp-te

[*DeviceB-GigabitEthernet0/2/0] quit

[*DeviceB] isis 1

[*DeviceB-isis-1] cost-style wide

[*DeviceB-isis-1] traffic-eng level-2

[*DeviceB-isis-1] commit

[~DeviceB-isis-1] quit

# 配置DeviceC。

[~DeviceC] mpls lsr-id 3.3.3.3

[*DeviceC] mpls

[*DeviceC-mpls] mpls te

[*DeviceC-mpls] mpls rsvp-te

[*DeviceC-mpls] mpls te cspf

[*DeviceC-mpls] quit

[*DeviceC] interface gigabitethernet 0/1/0

[*DeviceC-GigabitEthernet0/1/0] mpls

[*DeviceC-GigabitEthernet0/1/0] mpls te

[*DeviceC-GigabitEthernet0/1/0] mpls rsvp-te

[*DeviceC-GigabitEthernet0/1/0] quit

[*DeviceC] interface gigabitethernet 0/2/0

[*DeviceC-GigabitEthernet0/2/0] mpls

[*DeviceC-GigabitEthernet0/2/0] mpls te

[*DeviceC-GigabitEthernet0/2/0] mpls rsvp-te

[*DeviceC-GigabitEthernet0/2/0] quit

[*DeviceC] isis 1

[*DeviceC-isis-1] cost-style wide

[*DeviceC-isis-1] traffic-eng level-2

[*DeviceC-isis-1] commit

[~DeviceC-isis-1] quit

# 配置DeviceD。

[~DeviceD] mpls lsr-id 4.4.4.4

[*DeviceD] mpls

[*DeviceD-mpls] mpls te

[*DeviceD-mpls] mpls rsvp-te

[*DeviceD-mpls] mpls te cspf

[*DeviceD-mpls] quit

[*DeviceD] interface gigabitethernet 0/1/0

[*DeviceD-GigabitEthernet0/1/0] mpls

[*DeviceD-GigabitEthernet0/1/0] mpls te

[*DeviceD-GigabitEthernet0/1/0] mpls rsvp-te

[*DeviceD-GigabitEthernet0/1/0] quit

[*DeviceD] isis 1

[*DeviceD-isis-1] cost-style wide

[*DeviceD-isis-1] traffic-eng level-2

[*DeviceD-isis-1] commit

[~DeviceD-isis-1] quit

# 配置MPLS TE隧道，并使能IGP Shortcut。

在DeviceB上配置MPLS TE隧道，使能IGP Shortcut。

[~DeviceB] interface Tunnel 10

[~DeviceB-Tunnel10] ip address unnumbered interface loopback 0

[*DeviceB-Tunnel10] tunnel-protocol mpls te

[*DeviceB-Tunnel10] destination 4.4.4.4

[*DeviceB-Tunnel10] mpls te tunnel-id 100

[*DeviceB-Tunnel10] mpls te igp shortcut isis

[*DeviceB-Tunnel10] mpls te igp metric relative -10

[*DeviceB-Tunnel10] isis enable 1

[*DeviceB-Tunnel10] commit

[~DeviceB-Tunnel10] quit

# 查看DeviceB的路由表，IGP Shortcut已经被使能。

[~DeviceB] display isis route

                         Route information for ISIS(1)

                         -----------------------------

                        ISIS(1) Level-2 Forwarding Table

                        --------------------------------

 IPV4 Destination     IntCost    ExtCost ExitInterface   NextHop          Flags

--------------------------------------------------------------------------------

 3.3.3.3/32           10         NULL    GE0/2/0         10.0.1.1       A/-/-/-

 172.16.1.0/24        20         NULL    GE0/1/0         10.0.0.1       A/-/-/-

 2.2.2.2/32           0          NULL    Loop0           Direct         D/-/L/-

 192.168.3.0/24       25         NULL    Tun0/1/0        2.2.2.2        A/S/-/-

 5.5.5.5/32           15         NULL    Tun0/1/0        2.2.2.2        A/S/-/-

 10.0.0.0/24          10         NULL    GE0/1/0         Direct         D/-/L/-

 10.0.1.0/24          10         NULL    GE0/2/0         Direct         D/-/L/-

 4.4.4.4/32           5          NULL    Tun0/1/0        2.2.2.2        A/S/-/-

 10.0.2.0/24          15         NULL    Tun0/1/0        2.2.2.2        A/S/-/-

 10.0.3.0/24          15         NULL    Tun0/1/0        2.2.2.2        A/S/-/-

     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,

                               U-Up/Down Bit Set

     Protect Type: L-Link Protect, N-Node Protect

# 在被TE-Tunnel穿越的DeviceC上查看组播路由表。

[~DeviceC] display multicast routing-table

没有显示任何组播表项，说明组播报文被丢弃。

  1. 配置本地MT特性

# 在DeviceB上使能本地MT特性。

[~DeviceB] isis

[~DeviceB-isis-1] local-mt enable

[*DeviceB-isis-1] commit

  1. 验证配置结果

# 此时再次查看DeviceC的组播路由表，已经有组播路由。

[~DeviceC] display multicast routing-table

Multicast routing table of VPN-Instance: public net

 Total 1 entry

 00001. (192.168.3.2, 224.31.31.31)

       Uptime: 00:00:19

       Upstream Interface: GigabitEthernet0/2/0

       List of 1 downstream interface

           1:  GigabitEthernet0/1/0

# 在DeviceB上查看MIGP路由表。

[~DeviceB] display migp routing-tableRoute Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route

------------------------------------------------------------------------------

Routing Table: MIGP

         Destinations : 5        Routes : 5

Destination/Mask    Proto  Pre  Cost     Flags NextHop         Interface

      4.4.4.4/32    ISIS   15   20             10.0.1.1        GE0/2/0

      5.5.5.5/32    ISIS   15   30             10.0.1.1        GE0/2/0

     10.0.2.0/24    ISIS   15   20             10.0.1.1        GE0/2/0

     10.0.3.0/24    ISIS   15   30             10.0.1.1        GE0/2/0

  192.168.3.0/24    ISIS   15   40             10.0.1.1        GE0/2/0

原来出接口为TE-Tunnel接口的路由，其下一跳在MIGP路由表中均被计算出物理出接口。

配置文件

DeviceA的配置文件

#

 sysname DeviceA

#

 router id 1.1.1.1

#

 multicast routing-enable

#

isis 1

 is-level level-2

 cost-style wide

 network-entity 10.0000.0000.0001.00

#

interface GigabitEthernet0/2/0

 ip address 10.0.0.1 255.255.255.0

 isis enable 1

 pim sm

#

interface GigabitEthernet0/1/0

 ip address 172.16.1.1 255.255.255.0

 isis enable 1

 igmp enable

#

interface LoopBack0

 ip address 1.1.1.1 255.255.255.255

#

return

DeviceB的配置文件

#

 sysname DeviceB

#

 router id 2.2.2.2

#

 multicast routing-enable

#

 mpls lsr-id 2.2.2.2

 mpls

  mpls te

  mpls rsvp-te

  mpls te cspf

#

isis 1

 is-level level-2

 cost-style wide

 network-entity 10.0000.0000.0002.00

 traffic-eng level-2

 local-mt enable

#

interface GigabitEthernet0/1/0

 ip address 10.0.0.2 255.255.255.0

 isis enable 1

 pim sm

#

interface GigabitEthernet0/2/0

 ip address 10.0.1.2 255.255.255.0

 isis enable 1

 pim sm

 mpls

 mpls te

 mpls rsvp-te

#

interface LoopBack0

 ip address 2.2.2.2 255.255.255.255

 isis enable 1

 pim sm

#

interface Tunnel10

 ip address unnumbered interface LoopBack0

 tunnel-protocol mpls te

 destination 4.4.4.4

 mpls te tunnel-id 100

 mpls te igp shortcut isis

 mpls te igp metric relative -10

 isis enable 1

 pim sm

#

pim

 C-BSR LoopBack0

 C-RP LoopBack0

#

return

DeviceC的配置文件

#

 sysname DeviceC

#

 router id 3.3.3.3

#

 multicast routing-enable

#

 mpls lsr-id 3.3.3.3

 mpls

  mpls te

  mpls rsvp-te

  mpls te cspf

#

isis 1

 is-level level-2

 cost-style wide

 network-entity 10.0000.0000.0003.00

 traffic-eng level-2

#

interface GigabitEthernet0/1/0

 ip address 10.0.1.1 255.255.255.0

 isis enable 1

 pim sm

 mpls

 mpls te

 mpls rsvp-te

#

interface GigabitEthernet0/2/0

 ip address 10.0.2.2 255.255.255.0

 isis enable 1

 pim sm

 mpls

 mpls te

 mpls rsvp-te

#

interface LoopBack0

 ip address 3.3.3.3 255.255.255.255

 isis enable 1

#

return

DeviceD的配置文件

#

 sysname DeviceD

#

 router id 4.4.4.4

#

 multicast routing-enable

#

 mpls lsr-id 4.4.4.4

 mpls

  mpls te

  mpls rsvp-te

  mpls te cspf

#

isis 1

 is-level level-2

 cost-style wide

 network-entity 10.0000.0000.0004.00

 traffic-eng level-2

#

interface GigabitEthernet0/1/0

 ip address 10.0.3.1 255.255.255.0

 isis enable 1

 pim sm

#

interface GigabitEthernet0/2/0

 ip address 10.0.2.1 255.255.255.0

 isis enable 1

 pim sm

 mpls

 mpls te

 mpls rsvp-te

#

interface LoopBack0

 ip address 4.4.4.4 255.255.255.255

 isis enable 1

 pim sm

#

return

DeviceE的配置文件

#

 sysname DeviceE

#

 router id 5.5.5.5

#

 multicast routing-enable

#

isis 1

 is-level level-2

 cost-style wide

 network-entity 10.0000.0000.0005.00

#

interface GigabitEthernet0/1/0

 ip address 10.0.3.3 255.255.255.0

 isis enable 1

 pim sm

#

interface GigabitEthernet0/2/0

 ip address 192.168.3.1 255.255.255.0

 isis enable 1

 pim sm

#

interface LoopBack0

 ip address 5.5.5.5 255.255.255.255

 isis enable 1

 pim sm

#

return
