注：本文为 ATT 位概述和相关背景知识点合辑。

英语引文，机翻未校。

IS-IS Attached Bit

Posted on November 22, 2016

Overview 概述

As we have gone through basic IS-IS configuration and verification, let’s discover another IS-IS information regarding IS-IS attached bit. When we use IS-IS as a routing protocol in a network, the L1/L2 router sets the ATT-Bit on its Level-1 Link State Packet (LSP), it set the ATT-Bit automatically. The purpose of an ATT-Bit is to accomplish Inter-Area Routing. When an L1/L2 router is connected to more than one area, it sets the ATT-bit on its L1 LSP. If multiple L1/L2 routers exist, then routers in L1 choose the nearest L1/L2 router. On the previous post we have seen several information on database output on each router. We did a quick explanation regarding it. Let’s bring IS-IS databse on XRv01 on a normal output information.

在完成基本的 IS-IS 配置和验证后，让我们发现有关 IS-IS 附加位的另一个 IS-IS 信息。当我们在网络中使用 IS-IS 作为路由协议时，L1/L2 路由器在其 L1 链路状态数据包（LSP）上设置 ATT 位，它会自动设置 ATT 位。ATT-Bit 的目的是完成区域间路由。当 L1/L2 路由器连接到多个区域时，它会在其 L1 LSP 上设置 ATT 位。如果存在多个 L1/L2 路由器，则 L1 中的路由器会选择最近的 L1/L2 路由器。让我们将 IS-IS 数据库引入 XRv01 上的正常输出信息。

RP/0/0/CPU0:XRv01#sh isis database
Wed Nov 9 07:24:41.292 UTC
IS-IS 1 (Level-1) Link State Database
LSPID LSP Seq Num LSP Checksum LSP Holdtime ATT/P/OL
XRv01.00-00 * 0x00000101 0x93df 1191 1/0/0
XRv01.01-00 0x000000f8 0x4a97 1172 0/0/0
vIOS03.00-00 0x000000fb 0x0a17 384 0/0/0
Total Level-1 LSP count: 3 Local Level-1 LSP count: 1

IS-IS 1 (Level-2) Link State Database
LSPID LSP Seq Num LSP Checksum LSP Holdtime ATT/P/OL
XRv01.00-00 * 0x00000101 0x8e56 1191 0/0/0
XRv01.03-00 0x000000ee 0x8265 798 0/0/0
vIOS05.00-00 0x000000f8 0x138f 628 0/0/0

Total Level-2 LSP count: 3 Local Level-2 LSP count: 11

In the output above, XRv01 sets ATT-bit and provides a default route to vIOS03 (Area 49.0001). You may see the information regarding ATT-bit on the bold text. As informed before L1/L2 router set ATT-bit on Level-1 LSP.

在上面的输出中，XRv01 设置 ATT 位并提供到 vIOS03（区域 49.0001）的默认路由。您可能会在粗体文本上看到有关 ATT-bit 的信息。如前所述，L1/L2 路由器在第 1 级 LSP 上设置 ATT 位。

Manipulating ATT-bit

操纵 ATT 位

In a certain situation you might not need your L1/L2 router to send the ATT-bit to the L1 router. You will see why we use this scenario on the next article. On this demo we will use our previous topology below.

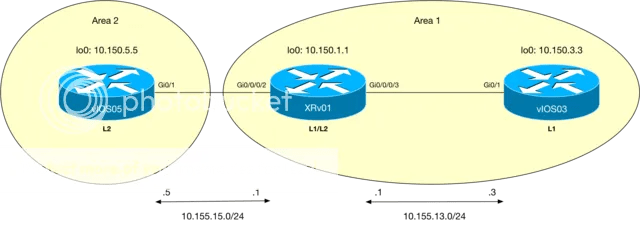

在某些情况下，您可能不需要 L1/L2 路由器将 ATT 位发送到 L1 路由器。在这个演示中，我们将使用下面的先前拓扑。

Set the configuration on L1/L2 router. Below config will stop ATT-bit being sent to L1 router

在 L1/L2 路由器上设置配置。以下配置将停止将 ATT 位发送到 L1 路由器

router isis 1
 address-family ipv4 unicast
 attached-bit send never-set

Now let’s verify the vIOS03 routing table, you won’t see any default route installed on it.

现在，我们来验证 vIOS03 路由表，您不会看到其上安装了任何默认路由。

vIOS03#sh ip route isis
i L1     10.150.1.1/32 [115/20] via 10.155.13.1, 1d01h, GigabitEthernet0/1

Ultimately, you can verify it on the L1/L2 router (XRv01) is not set the ATT-bit on the L1 LSP.

最后，您可以在 L1/L2 路由器（XRv01）上验证它是否未在 L1 LSP 上设置 ATT 位。

RP/0/0/CPU0:XRv01#sh isis database level 1
Thu Nov 10 15:05:59.257 UTC

IS-IS 1 (Level-1) Link State Database
LSPID LSP Seq Num LSP Checksum LSP Holdtime ATT/P/OL
XRv01.00-00 * 0x00000199 0x9f76 971 0/0/0
XRv01.01-00 0x00000187 0x2a28 613 0/0/0
vIOS03.00-00 0x00000193 0x5637 739 0/0/0
vIOS03.02-00 0x00000074 0xdff9 643 0/0/0

Total Level-1 LSP count: 4 Local Level-1 LSP count: 1

On IOS, you can reach the same goal using below procedures:
在 IOS 上，您可以使用以下过程达到相同的目标：

Enable CLNS Routing Globally

全局启用 CLNS 路由

clns routing

Enable CLNS routing on all the IS-IS enabled interfaces.

在所有启用 IS-IS 的接口上启用 CLNS 路由。

clns router isis 1 ---> use your isis tag here

ATT-bit Filtering Configuration

ATT-BIT 过滤配置

clns filter-set ATT-Bit permit 49.0002 —> area you want to filter
!
route-map ATT deny 10
match clns address ATT-Bit
!
router isis 1
set-attached-bit route-map ATT
!

Not let’s verify it from vIOS03.

不，让我们从 vIOS03 验证它。

vIOS03#sh ip route isis
------------------------------ouput omitted----------------------------------
      10.0.0.0/8 is variably subnetted, 6 subnets, 2 masks
i L1     10.150.4.4/32 [115/20] via 10.155.34.4, 00:11:33, GigabitEthernet0/3

it is easy don’t you think?, happy labbing!

使用 CLNS 过滤器集的 ATT 位过滤配置示例

2014 年 8 月 19 日

配置示例来过滤 attach 位（ATT 位）

在网络中使用中间系统到中间系统 (IS-IS) 作为路由协议时，第 1 级 (L1)/ 第 2 级 (L2) 路由器 (R2) 在其 L1 链路状态数据包 (LSP) 上设置 ATT 位。 L1/L2 路由器自动设置 ATT 位。ATT 位的目的是实现区域间路由。当 L1/L2 路由器连接到多个区域时，它会在其 L1 LSP 上设置 ATT 位。如果存在多台 L1/L2 路由器，则 L1 中的路由器会选择最近的 L1/L2 路由器。

在某些情况下，L1/L2 路由器可能不希望始终设置 ATT 位。例如，在网络图部分所示的拓扑中，R2 是 L1/L2 路由器。它与两个不同区域（49.0003 和 49.0004）形成 L2 邻接关系。如图所示，仅与区域 49.0003 中的 ISP 连接。当与区域 49.0003 的连接断开时，您不希望 R2 在其 L1 LSP 中设置 ATT 位。默认行为是，即使 R2 丢失与区域 49.0003 的连接，R2 仍继续设置 ATT 位。这是因为它仍是 L1/L2 路由器，并且它与多个区域对等。本文档提供了如何从 L1 LSP 中设置 ATT 位过滤 L1/L2 路由器 (R2) 的配置示例。

注意： 对于 49.0001 和 49.0004 之间的通信，在没有 ATT 位的情况下，您需要将 L2 路由重分布到 L1 域。

要求

了解 IS-IS
无连接网络服务 (CLNS) 路由必须全局启用并在所需接口下启用
使用 CLNS 过滤器集，因此必须启用 CLNS 路由

使用的组件

本文档不限于特定的软件和硬件版本。

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您使用的是真实网络，请确保您已经了解所有命令的潜在影响。

配置

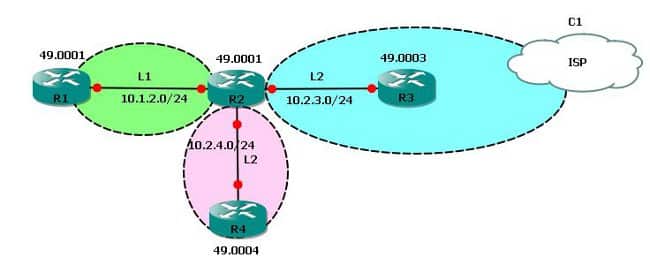

网络图

此处显示了一个简单的拓扑。要求您不需要 L1/L2 (R2) 路由器来在与区域 49.0003 的连接断开后设置 ATT 位。

要求

基本 IS-IS 已根据拓扑进行配置。网络要求是，如果 R2 不知道 49.0003（主干区域），则它必须不再在其 L1 数据库中设置 ATT 位。

默认行为

R2 是 L1/L2 路由器，与多个区域路由器对等。

R2#show isis neighbors
Tag 1:
System Id      Type Interface   IP Address      State Holdtime Circuit Id
R1              L1    Et0/0      10.1.2.1        UP      29       R2.01
R3              L2    Et0/1      10.2.3.3        UP       7       R3.01
R4              L2    Et0/2      10.2.4.4        UP       9       R4.01

在拓扑中，由于 R2 是 L1/L2 路由器，因此它设置 ATT 位并提供到 R1（区域 49.0001）的默认路由。

在 R2 的 L1 数据库中可以看到这一点。

R2#show isis database level-1
Tag 1:
IS-IS Level-1 Link State Database:
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime      ATT/P/OL
R1.00-00              0x0000000D      0x99B7        1178             0/0/0
R2.00-00            * 0x00000016      0x3274        1190             1/0/0  <<<<< ATTach
 bit Set.
R2.01-00            * 0x00000008      0xE4BF        1181             0/0/0

如果 R2 和 R3 之间的接口关闭，则 R2 没有到主干区域的连接，因此，根据我们的要求，R2 不得在其 L1 LSP 数据库中通告 ATT 位。

!
R2 (config)#int eth 0/1
R2 (config-if)#shutdown
!

在通往 R3 (Eth0/1) 的接口关闭后，它不再与 R3 对等。

R2#show isis neighbors
Tag 1:
System Id      Type Interface   IP Address      State Holdtime Circuit Id
R1              L1   Et0/0       10.1.2.1         UP    21         R2.01
R4              L2   Et0/2       10.2.4.4         UP     9         R4.01

但是，R2 仍然通告 ATT 位，而 R1 仍通过 R2 接收默认路由。这在此网络拓扑中是不可取的。

R2#show isis database level-1
Tag 1:
IS-IS Level-1 Link State Database:
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime      ATT/P/OL
R1.00-00              0x0000000D      0x99B7         974             0/0/0
R2.00-00            * 0x00000017      0x76D5        1188             1/0/0   <<< ATTach
 bit still set !
R2.01-00            * 0x00000008      0xE4BF         977             0/0/0
R1#show ip route 0.0.0.0
Routing entry for 0.0.0.0/0, supernet
  Known via "isis", distance 115, metric 10, candidate default path, type level-1
  Redistributing via isis 1
  Last update from 10.1.2.2 on Ethernet0/0, 00:29:20 ago
  Routing Descriptor Blocks:
  * 10.1.2.2, from 10.2.4.2, 00:29:20 ago, via Ethernet0/0
      Route metric is 10, traffic share count is 1

如前面的示例所示，默认行为不适合网络要求。将 R2（连接到 R3）的接口 Eth0/1 重新打开。这里是您可以将 IS-IS ATT 位过滤与 CLNS 功能集配合使用的时间。

CLNS 路由配置

要配置 CLNS 路由，请完成以下步骤：

全局启用 CLNS 路由：

!
R1 (config)#clns routing
R2 (config)#clns routing
R3 (config)#clns routing
R4 (config)#clns routing
!

在所有启用 IS-IS 的接口上启用 CLNS 路由。

R1 (config-if)#clns router isis 1   <<< Here, 1 is the IS-IS tag.

CLNS 验证

配置 CLNS 后，检查 R2 是否了解 CLNS 路由。

R2#show clns route

C  49.0001.0000.0000.2222.00 [1/0], Local IS-IS NET
C  49.0001 [2/0], Local IS-IS Area

i  49.0003 [110/10]
      via R3, Ethernet0/1
i  49.0004 [110/10]
      via R4, Ethernet0/2

ATT 位过滤配置

要配置 ATT 位过滤，请完成以下步骤：

创建 CLNS 过滤器集。

!
clns filter-set ATT-BIT permit 49.0003
!

创建路由映射。

!
route-map ATT permit 10
 match clns address ATT-BIT
!

在 R2 的 IS-IS 进程下配置路由映射。

!router isis 1

set-attached-bit route-map ATT
!

验证

使用本部分可确认配置能否正常运行。

命令输出解释程序工具（仅限注册用户）支持某些 show 命令。使用输出解释器工具来查看 show 命令输出的分析。

在进行此配置后，如果到 49.0003 的 CLNS 路由丢失，L1/L2 路由器 R2 不得在 L1 数据库中设置 ATT 位。

当与主干连接时，R2 上存在到 49.0002 的 CLNS 路由。

R2#show clns route 49.0003
 Routing entry for 49.0003
  Known via "isis 1", distance 110, metric 10, Dynamic Entry
  Routing Descriptor Blocks:
   via R3, Ethernet0/1
     isis 1, route metric is 10, route version is 22

由于 CLNS 路由存在，R2 必须设置 ATT 位：

R2#show isis database level-1
Tag 1:
IS-IS Level-1 Link State Database:
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime      ATT/P/OL
R1.00-00              0x0000000B   0x9DB5        815               0/0/0
R2.00-00            * 0x00000012   0x3A70        954               1/0/0
R2.01-00            * 0x00000007   0xE6BE        950               0/0/0
R4.00-00              0x00000003   0x7201        0 (756)           0/0/0
R4.01-00              0x00000002   0x6D06        0 (676)           0/0/0

关闭 R2 和 R3 之间的接口。

R2#show clns route 49.0002

Routing entry for 49.0002

  Known via "isis 1", distance 110, metric 10, Dynamic Entry

  Routing Descriptor Blocks:

   via R3, Ethernet0/1, (Interface down), (Adjacency down)   <<<<<< Interface goes Down

     isis 1, route metric is 10, route version is 23 (Aging out: 23/24)   <<< The route
 is aging out

超时后，CLNS 路由表中不存在该路由。

R2#show clns route 49.0002
R2#

检查 R2 上的数据库。

R2#show isis database l1

Tag 1:

IS-IS Level-1 Link State Database:

LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime      ATT/P/OL

R2.00-00            * 0x00000017   0xD6A7           1133              0/0/0  <<<< ATT
 bit not set.

R2.01-00            * 0x0000000E   0x79C9            901              0/0/0

R1.00-00              0x00000010   0xF74D            592              0/0/0

如数据库所示，R2 不设置 ATT 位，即使它仍是 L1/L2 路由器。

R1#show ip route 0.0.0.0
% Network not in table

这是根据要求过滤 ATT 位的一种方法。

故障排除

目前没有针对此配置的故障排除信息。

修订历史记录

文档 ID:118280

版本	发布日期	备注
1.0	19-Aug-2014	初始版本

IS-IS 网络类型和帧中继接口

已更新: 2005 年 8 月 10 日

文档 ID: 13794

简介

在中间系统到中间系统 (IS-IS) 协议中，有两种网络：点对点和广播。与开放最短路径优先 (OSPF) 协议不同，IS-IS 没有其他网络类型，如非广播和点对多点。对于每种类型的网络，交换不同类型的 IS-IS Hello (IIH) 数据包以建立邻接关系。在点对点网络上，交换点对点 IIH; 在广播网络（如 LAN）上，交换 1 级或 2 级 LAN IIH。运行 IS-IS 的帧中继网络可以配置为属于这些网络类型之一，具体取决于路由器之间通过云可用的连接类型（全网状、部分网状或中心辐射型）。本文档举例说明了这种情况下网络类型配置不匹配的情况，并说明了如何诊断和解决问题。

先决条件

要求

本文档的读者应掌握以下这些主题的相关知识：

配置帧中继
配置集成 IS-IS

使用的组件

本文档不限于特定的软件和硬件版本。

本文档中显示的输出基于以下软件和硬件版本：

Cisco 2500 系列路由器
Cisco IOS® 软件版本 12.2 (27)

规则

有关文件规则的更多信息请参见 “ Cisco 技术提示规则”。

正确配置示例

IS-IS 处理多点串行接口和子接口的方式与处理广播接口的方式相同，但它处理点对点子接口的方式与处理点对点子接口的方式类似。例如，在本节的网络示例拓扑中，三台全网状路由器之间的 WAN 多点连接被视为 LAN 连接。与 LAN 一样，LAN 之间交换 1 级或 2 级 LAN IIH，并选择指定中间系统 (DIS)。

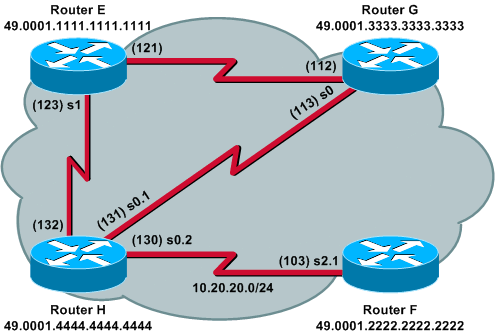

在本示例拓扑中，所有三台路由器都连接到点对多点接口或子接口上的帧中继网云。默认情况下，主接口（如路由器 E 上的 Serial1 和路由器 G 上的 Serial0）是多点接口。路由器 H 和 F 通过点对点子接口建立点对点连接，并且它们使用点对点 IIH。

以下是本示例拓扑中使用的路由器配置：

路由器 E
clns routing ! interface Serial1 ip address 10.10.10.1 255.255.255.0 ip router isis encapsulation frame-relay clns router isis frame-relay map clns 123 broadcast frame-relay map clns 121 broadcast frame-relay map ip 10.10.10.3 121 broadcast frame-relay map ip 10.10.10.4 123 broadcast frame-relay lmi-type ansi ! router isis net 49.0001.1111.1111.1111.00 is-type level-1

路由器 G
clns routing ! interface Serial0 ip address 10.10.10.3 255.255.255.0 ip router isis encapsulation frame-relay clns router isis frame-relay map clns 112 broadcast frame-relay map clns 113 broadcast frame-relay map ip 10.10.10.1 112 broadcast frame-relay map ip 10.10.10.4 113 broadcast frame-relay lmi-type ansi ! router isis net 49.0001.3333.3333.3333.00 is-type level-1

路由器 H
clns routing ! interface Serial0 no ip address no ip directed-broadcast no ip mroute-cache encapsulation frame-relay frame-relay lmi-type ansi ! interface Serial0.1 multipoint ip address 10.10.10.4 255.255.255.0 no ip directed-broadcast ip router isis clns router isis frame-relay map clns 132 broadcast frame-relay map clns 131 broadcast frame-relay map ip 10.10.10.1 132 broadcast frame-relay map ip 10.10.10.3 131 broadcast ! interface Serial0.2 point-to-point ip address 10.20.20.4 255.255.255.0 no ip directed-broadcast ip router isis clns router isis frame-relay interface-dlci 130 ! router isis net 49.0001.4444.4444.4444.00 is-type level-1

路由器 H

clns routing
!
interface Serial0
no ip address
no ip directed-broadcast
no ip mroute-cache
encapsulation frame-relay
frame-relay lmi-type ansi
!
interface Serial0.1 multipoint
ip address 10.10.10.4 255.255.255.0
no ip directed-broadcast
ip router isis
clns router isis
frame-relay map clns 132 broadcast
frame-relay map clns 131 broadcast
frame-relay map ip 10.10.10.1 132 broadcast
frame-relay map ip 10.10.10.3 131 broadcast
!
interface Serial0.2 point-to-point
ip address 10.20.20.4 255.255.255.0
no ip directed-broadcast
ip router isis
clns router isis
frame-relay interface-dlci 130
!
router isis
net 49.0001.4444.4444.4444.00
is-type level-1

路由器 F
clns routing ! interface Serial2 no ip address no ip directed-broadcast encapsulation frame-relay frame-relay lmi-type ansi ! interface Serial2.1 point-to-point ip address 10.20.20.2 255.255.255.0 no ip directed-broadcast ip router isis clns router isis frame-relay interface-dlci 103 ! router isis net 49.0001.2222.2222.2222.00 is-type level-1

在网状网中的任何路由器上发出 show clns neighbors、show isis database和 show isis database details命令，以观察 IS-IS 配置对多点 WAN 连接的影响。以下是所有路由器上 show clns neighbors命令的输出：

Router_E# show clns neighbors

System Id      Interface   SNPA                State  Holdtime  Type Protocol
Router_G       Se1         DLCI 121            Up     29        L1   IS-IS
Router_H       Se1         DLCI 123            Up     7         L1   IS-IS

Router_G# show clns neighbors

System Id      Interface   SNPA                State  Holdtime  Type Protocol
Router_E       Se0         DLCI 112            Up     27        L1   IS-IS
Router_H       Se0         DLCI 113            Up     7         L1   IS-IS

Router_H# show clns neighbors

System Id      Interface   SNPA                State  Holdtime  Type Protocol
Router_E       Se0.1       DLCI 132            Up     23        L1   IS-IS
Router_F       Se0.2       DLCI 130            Up     25        L1   IS-IS
Router_G       Se0.1       DLCI 131            Up     28        L1   IS-IS

Router_F# show clns neighbors

System Id      Interface   SNPA                State  Holdtime  Type Protocol
Router_H       Se2.1       DLCI 103            Up     24        L1   IS-IS

show isis database 的输出显示，根据源节点的链路状态数据包 (LSP) ID，路由器 H 是 DIS:

Router_E# show isis database

IS-IS Level-1 Link State Database
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
Router_E.00-00      * 0x00000EA6   0xA415        54            10/0/0
Router_F.00-00        0x00000DD7   0xD76E        46            0/0/0
Router_G.00-00        0x00000DE7   0x780B        40            0/0/0
Router_H.00-00        0x00000DF0   0x4346        37            0/0/0
Router_H.01-00        0x00000DD5   0xFD1F        46            0/0/0

Router_G# show isis database

IS-IS Level-1 Link State Database
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
Router_E.00-00        0x00000E8F   0xD2FD        46            10/0/0
Router_F.00-00        0x00000DC0   0x0657        45            0/0/0
Router_G.00-00      * 0x00000DD0   0xA6F3        41            0/0/0
Router_H.00-00        0x00000DDA   0x6F30        42            0/0/0
Router_H.01-00        0x00000DBE   0x2C08        50            0/0/0

Router_H# show isis database

IS-IS Level-1 Link State Database
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
Router_E.00-00        0x000001EC   0x1D12        44            10/0/0
Router_F.00-00        0x00000124   0x63A2        54            0/0/0
Router_G.00-00        0x00000130   0x0C3B        33            0/0/0
Router_H.00-00      * 0x0000012F   0xEA6C        42            0/0/0
Router_H.01-00      * 0x00000123   0xBA21        43            0/0/0

您还可以检查 DIS 生成的子节点的 LSP 的详细信息。在此输出中，伪节点 LSP Router_H.01-00 代表全网状 WAN，它显示连接到网状网的所有路由器（就像 LAN 上的伪节点 LSP 一样）：

Router_E# show isis database detail Router_H.01-00

IS-IS Level-1 LSP Router_H.01-00
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
Router_H.01-00        0x00000DD6   0xFB20        42            0/0/0
Metric: 0  IS Router_H.00
Metric: 0  IS Router_E.00
Metric: 0  IS Router_G.00

Router_G# show isis database detail Router_H.01-00

IS-IS Level-1 LSP Router_H.01-00
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
Router_H.01-00        0x00000DBE   0x2C08        35            0/0/0
Metric: 0  IS Router_H.00
Metric: 0  IS Router_E.00
Metric: 0  IS Router_G.00

Router_H# show isis database detail Router_H.01-00

IS-IS Level-1 LSP Router_H.01-00
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
Router_H.01-00      * 0x00000126   0xB424        55            0/0/0
Metric: 0  IS Router_H.00
Metric: 0  IS Router_G.00
Metric: 0  IS Router_E.00

配置不匹配问题

本部分检查由配置不匹配引起的问题。路由器 F 的 Serial2.1 子接口从点对点变为多点，从而在路由器 F 和 H 之间引入了问题。如下面的输出所示，当路由器 H 仍通过点对点子接口连接到路由器 F 时，路由器 F 的配置已更改。

路由器 H
clns routing ! interface Serial0 no ip address no ip directed-broadcast no ip mroute-cache encapsulation frame-relay frame-relay lmi-type ansi ! interface Serial0.1 multipoint ip address 10.10.10.4 255.255.255.0 no ip directed-broadcast ip router isis clns router isis frame-relay map clns 132 broadcast frame-relay map clns 131 broadcast frame-relay map ip 10.10.10.1 132 broadcast frame-relay map ip 10.10.10.3 131 broadcast ! interface Serial0.2 point-to-point ip address 10.20.20.4 255.255.255.0 no ip directed-broadcast ip router isis clns router isis frame-relay interface-dlci 130 ! router isis passive-interface Ethernet0 net 49.0001.4444.4444.4444.00 is-type level-1

路由器 H

路由器 F
clns routing ! interface Serial2 no ip address no ip directed-broadcast encapsulation frame-relay frame-relay lmi-type ansi ! interface Serial2.1 multipoint ip address 10.20.20.2 255.255.255.0 no ip directed-broadcast ip router isis clns router isis frame-relay interface-dlci 103 ! router isis net 49.0001.2222.2222.2222.00 is-type level-1

现在，路由器 H 不再将路由器 F 视为 IS-IS 邻居。

Router_H# show clns neighbors

System Id      Interface   SNPA                State  Holdtime  Type Protocol
Router_E       Se0.1       DLCI 132            Up     23        L1   IS-IS
Router_G       Se0.1       DLCI 131            Up     22        L1   IS-IS

路由器 F 将路由器 H 视为邻居；但邻接类型是 IS 而不是 L1，协议是终端系统到中间系统 (ES-IS) 而不是 IS-IS。这意味着路由器 F 存在邻接问题。

Router_F# show clns neighbors

System Id      Interface   SNPA                State  Holdtime  Type Protocol
Router_H       Se2.1       DLCI 103            Up     272       IS   ES-IS

问题原因

问题的根源在于路由器 F 在其多点子接口上发送 LAN IIH，而路由器 H 在其点对点子接口上发送串行 IIH。在路由器 H 上激活 debug isis adj packets时，您可以看到它通过 Serial0.2 发送串行 IIH。但是，您看不到任何 IIH 通过 Serial0.2 发送，尽管路由器 F 在 Serial2.1 上发送 LAN IIH。

Router_H# debug isis adj-packets

IS-IS Adjacency related packets debugging is on
*Mar  2 01:11:10.065: ISIS-Adj: Rec L1 IIH from DLCI 131 (Serial0.1),
cir type L1, cir id4444.01, length 1500
*Mar  2 01:11:11.421: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 01:11:11.961: ISIS-Adj: Rec L1 IIH from DLCI 132 (Serial0.1),
cir type L1, cir id4444.01, length 1500
*Mar  2 01:11:14.657: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 01:11:15.205: ISIS-Adj: Sending serial IIH on Serial0.2, length 1499
*Mar  2 01:11:17.237: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 01:11:18.765: ISIS-Adj: Rec L1 IIH from DLCI 131 (Serial0.1),
cir type L1, cir id4444.01, length 1500
*Mar  2 01:11:20.181: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 01:11:21.861: ISIS-Adj: Rec L1 IIH from DLCI 132 (Serial0.1),
cir type L1, cir id4444.01, length 1500
*Mar  2 01:11:22.717: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 01:11:24.073: ISIS-Adj: Sending serial IIH on Serial0.2, length 1499
*Mar  2 01:11:25.845: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 01:11:27.289: ISIS-Adj: Rec L1 IIH from DLCI 131 (Serial0.1),
cir type L1, cir id4444.01, length 1500
*Mar  2 01:11:28.637: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 01:11:31.853: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 01:11:31.865: ISIS-Adj: Rec L1 IIH from DLCI 132 (Serial0.1),
cir type L1, cir id4444.01, length 1500
*Mar  2 01:11:33.181: ISIS-Adj: Sending serial IIH on Serial0.2, length 1499
*Mar  2 01:11:35.165: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500

在路由器 F 上激活相同的调试时，您可以看到路由器 F 在其 Serial2.1 接口上从路由器 H 接收串行 IIH，但它忽略了 Hello。路由器 F 尝试发送的 LAN IIH 会因封装失败而丢弃。

Router_F# debug isis adj-packets

IS-IS Adjacency related packets debugging is on
*Mar  2 01:19:15.113: ISIS-Adj: Rec serial IIH from DLCI 103 (Serial2.1),
cir type L1, cir id 00, length 1499
*Mar  2 01:19:15.117: ISIS-Adj: Point-to-point IIH received
on multi-point interface: ignored IIH
*Mar  2 01:19:17.177: ISIS-Adj: Encapsulation failed for L1 LAN IIH on Serial2.1
*Mar  2 01:19:20.305: ISIS-Adj: Encapsulation failed for L1 LAN IIH on Serial2.1
*Mar  2 01:19:22.813: ISIS-Adj: Rec serial IIH from DLCI 103 (Serial2.1),
cir type L1, cir id 00, length 1499
*Mar  2 01:19:22.817: ISIS-Adj: Point-to-point IIH received
on multi-point interface: ignored IIH
*Mar  2 01:19:23.229: ISIS-Adj: Encapsulation failed for L1 LAN IIH on Serial2.1
*Mar  2 01:19:26.157: ISIS-Adj: Encapsulation failed for L1 LAN IIH on Serial2.1
*Mar  2 01:19:28.825: ISIS-Adj: Encapsulation failed for L1 LAN IIH on Serial2.1
*Mar  2 01:19:30.833: ISIS-Adj: Rec serial IIH from DLCI 103 (Serial2.1),
cir type L1, cir id 00, length 1499
*Mar  2 01:19:30.837: ISIS-Adj: Point-to-point IIH received
on multi-point interface: ignored IIH
*Mar  2 01:19:31.849: ISIS-Adj: Encapsulation failed for L1 LAN IIH on Serial2.1
*Mar  2 01:19:34.929: ISIS-Adj: Encapsulation failed for L1 LAN IIH on Serial2.1
*Mar  2 01:19:38.029: ISIS-Adj: Encapsulation failed for L1 LAN IIH on Serial2.1

这是对当链路类型不匹配时路由器 F 和 H 之间发生的情况的分析：

LAN 邻接使用握手，这会导致三种可能的状态之一：DOWN、INIT 或 UP。
1 级 IIH 在 Serial2.1 子接口上从路由器 F 出站时存在封装故障，因为它在多点子接口下没有 frame-relay map clns 命令转发 IS-IS PDU。
路由器 H 没有收到来自路由器 F 的任何 LAN IIH，因为路由器 F 在发送 LAN IIH 时有封装故障。
路由器 F 确实看到来自路由器 H 的串行 IIH，但它忽略 Hello，因为它在多点子接口上接收点对点 Hello。路由器 F 确实检测到路由器 H 的 IIH 中缺失或出错，因此路由器 F 创建 LAN 邻接关系，但认为它是通过 ES-IS 而不是通过与 IS-IS 的 L1 类邻接关系获知的。

解决方案

解决方案是确保链路的两端均为点对点或多点。在这种情况下，将路由器 F 的 Serial2.1 子接口改回点对点接口，以匹配路由器 H 的 Serial0.2 接口上配置的子接口。更改后，摆动接口。

下一个调试输出显示更改后发生的情况，路由器 F 的 Serial2 接口已断开。现在，路由器 F 能够在其 Serial2.1 接口上发送和接收串行 IIH。

Router_F# debug isis adj-packets

*Mar  2 04:32:37.276: % LINK-5-CHANGED: Interface Serial2,
changed state to administratively down
*Mar  2 04:32:38.316: % LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2,
changed state to down
*Mar  2 04:32:45.868: % LINK-3-UPDOWN: Interface Serial2, changed state to up
*Mar  2 04:32:46.868: % LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2,
changed state to up
*Mar  2 04:33:05.896: ISIS-Adj: Sending serial IIH on Serial2.1, length 1499
*Mar  2 04:33:13.312: ISIS-Adj: Rec serial IIH from DLCI 103 (Serial2.1),
cir type L1, cir id 00, length 1499
*Mar  2 04:33:13.316: ISIS-Adj: rcvd state DOWN, old state DOWN, new state INIT
*Mar  2 04:33:13.316: ISIS-Adj: Action = GOING UP, new type = L1
*Mar  2 04:33:13.320: ISIS-Adj: New serial adjacency
*Mar  2 04:33:13.324: ISIS-Adj: Sending serial IIH on Serial2.1, length 1499
*Mar  2 04:33:14.196: ISIS-Adj: Rec serial IIH from DLCI 103 (Serial2.1),
cir type L1, cir id 00, length 1499
*Mar  2 04:33:14.204: ISIS-Adj: rcvd state INIT, old state INIT, new state UP
*Mar  2 04:33:14.204: ISIS-Adj: Action = GOING UP, new type = L1
*Mar  2 04:33:14.208: ISIS-Adj: L1 adj count 1
*Mar  2 04:33:14.212: ISIS-Adj: Sending serial IIH on Serial2.1, length 1499
*Mar  2 04:33:15.100: ISIS-Adj: Rec serial IIH from DLCI 103 (Serial2.1),
cir type L1, cir id 00, length 1499
*Mar  2 04:33:15.100: ISIS-Adj: rcvd state UP, old state UP, new state UP
*Mar  2 04:33:15.104: ISIS-Adj: Action = ACCEPT
*Mar  2 04:33:22.924: ISIS-Adj: Rec serial IIH from DLCI 103 (Serial2.1),
cir type L1, cir id 00, length 1499
*Mar  2 04:33:22.928: ISIS-Adj: rcvd state UP, old state UP, new state UP
*Mar  2 04:33:22.932: ISIS-Adj: Action = ACCEPT

从路由器 H 的角度来看，配置恢复正常：

Router_H# show clns neighbors

System Id      Interface   SNPA                State  Holdtime  Type Protocol
Router_E       Se0.1       DLCI 132            Up     28        L1   IS-IS
Router_F       Se0.2       DLCI 130            Up     21        L1   IS-IS
Router_G       Se0.1       DLCI 131            Up     28        L1   IS-IS

debug isis adj packets命令输出也恢复正常:

Router_H# debug isis adj-packets

*Mar  2 04:40:19.376: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 04:40:21.944: ISIS-Adj: Rec L1 IIH from DLCI 132 (Serial0.1),
cir type L1, cir id 4444.4444.01, length 1500
*Mar  2 04:40:22.020: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 04:40:22.428: ISIS-Adj: Rec L1 IIH from DLCI 131 (Serial0.1),
cir type L1, cir id 4444.4444.01, length 1500
*Mar  2 04:40:24.740: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 04:40:24.780: ISIS-Adj: Rec serial IIH from DLCI 130 (Serial0.2),
cir type L1, cir id 0ngth 1499
*Mar  2 04:40:24.784: ISIS-Adj: rcvd state UP, old state UP, new state UP
*Mar  2 04:40:24.784: ISIS-Adj: Action = ACCEPT
*Mar  2 04:40:26.068: ISIS-Adj: Sending serial IIH on Serial0.2, length 1499
*Mar  2 04:40:27.516: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 04:40:30.432: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 04:40:31.152: ISIS-Adj: Rec L1 IIH from DLCI 132 (Serial0.1),
cir type L1, cir id 4444.4444.01, length 1500
*Mar  2 04:40:31.540: ISIS-Adj: Rec L1 IIH from DLCI 131 (Serial0.1),
cir type L1, cir id 4444.4444.01, length 1500
*Mar  2 04:40:33.292: ISIS-Adj: Rec serial IIH from DLCI 130 (Serial0.2),
cir type L1, cir id 0ngth 1499
*Mar  2 04:40:33.296: ISIS-Adj: rcvd state UP, old state UP, new state UP
*Mar  2 04:40:33.296: ISIS-Adj: Action = ACCEPT
*Mar  2 04:40:33.664: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500
*Mar  2 04:40:34.420: ISIS-Adj: Sending serial IIH on Serial0.2, length 1499
*Mar  2 04:40:36.328: ISIS-Adj: Sending L1 LAN IIH on Serial0.1, length 1500

修订历史记录

版本	发布日期	备注
1.0	10-Aug-2005	初始版本

了解 IS-IS 伪节点 LSP

已更新: 2005 年 8 月 10 日

文档 ID: 49627

简介

本文档介绍链路状态数据包 (LSP) 伪节点。伪节点是由 LAN 网段上的指定中间系统 (DIS) 生成的 LAN 的逻辑表示。本文档还介绍信息向路由器传播的过程。

使用的组件

本文档中的信息基于与以下内容相关的软件和硬件版本：

思科 IOS® 软件版本 12.1 (5) T9。

规则

有关文件规则的更多信息请参见 “ Cisco 技术提示规则”。

DIS 和伪节点

本节介绍 DIS 和伪节点。

DIS 是什么？

在广播多路访问网络中，单台路由器被选为 DIS。未选择备份 DIS。DIS 是创建伪节点并代表伪节点操作的路由器。

DIS 执行两项主要任务：

创建和更新伪节点 LSP，用于报告到广播子网上所有系统的链路。有关详细信息，请参阅伪节点 LSP 部分。
在 LAN 上泛洪 LSP。

LAN 泛洪意味着 DIS 会定期发送完整序列号协议数据单元 (CSNP)（默认设置为 10 秒），总结以下信息：

LSP ID
序列号
校验和
剩余寿命

DIS 负责泛洪。它为它参与的每个路由级别（1 级或 2 级）以及它所连接的每个 LAN 创建并泛洪新的伪节点 LSP。路由器可以是所有已连接 LAN 的 DIS 或已连接 LAN 的子集，具体取决于 IS-IS 优先级或第 2 层地址。当邻居邻接关系建立、断开或刷新间隔计时器到期时，DIS 还将创建并泛洪新的伪节点 LSP。DIS 机制可减少 LAN 上的泛洪量。

DIS 选择

在 LAN 上，其中一台路由器根据接口优先级（默认值为 64）自行选择 DIS。如果所有接口优先级相同，则选择具有最高子网连接点 (SNPA) 的路由器。SNPA 是 LAN 上的 MAC 地址，是帧中继网络上的本地数据链路连接标识符 (DLCI)。如果 SNPA 是 DLCI，且链路两端相同，则系统 ID 较高的路由器将成为 DIS。每个 IS-IS 路由器接口都分配了 0 到 127 范围内的 L1 优先级和 L2 优先级。

DIS 选举是先占式（与 OSPF 不同）。如果新路由器在 LAN 上以更高的接口优先级启动，则新路由器将成为 DIS。它清除旧伪节点 LSP 并泛洪一组新 LSP。

伪节点 (PSN) 是什么？

为了减少多路访问链路上节点之间的全网状邻接数量，多路访问链路本身被建模为伪节点。如名称所示，这是虚拟节点。DIS 创建伪节点。广播链路上的所有路由器（包括 DIS）都与伪节点形成邻接关系。

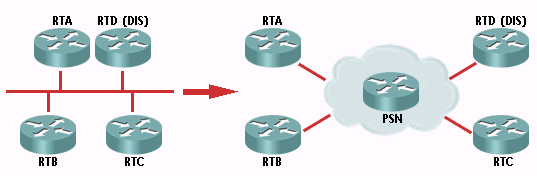

伪节点的表示:

在 IS-IS 中，DIS 不与其邻居同步。在 DIS 为 LAN 创建伪节点后，它每三秒发送一次每个级别（1 和 2）的 hello 数据包，每十秒发送一次 CSNP。Hello 数据包表示它是 LAN 上该级别的 DIS，CSNP 描述所有 LSP 的摘要，包括 LSP ID、序列号、校验和和剩余寿命。LSP 始终泛洪到组播地址，CSNP 机制仅对任何丢失的协议数据单元 (PDU) 进行纠正。例如，路由器可以使用部分序列号数据包 (PSNP) 向 DIS 请求缺失的 LSP，或者反过来向 DIS 提供新的 LSP。

CSNP 用于向其他路由器告知一个路由器数据库中的所有 LSP。与 OSPF 数据库描述符数据包类似，PSNP 用于请求 LSP 并确认收到 LSP。

伪节点 LSP

伪节点 LSP 由 DIS 生成。DIS 报告伪节点 LSP 中的所有 LAN 邻居（包括 DIS），度量为 0。所有 LAN 路由器（包括 DIS）都会报告其 LSP 中与伪节点的连接。这在概念上与 OSPF 中的网络 LSA 相似。

示例

我们将使用以下网络图来演示如何使用 DIS 生成的伪节点 LSP 报告所有 LAN 邻居。

注意: 在以下示例中，动态主机名功能为 enable。因此，系统 ID 会自动映射到路由器主机名，如下面 show 命令的输出所示。

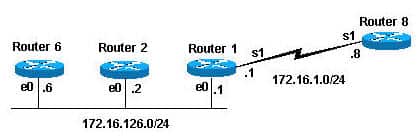

网络图

配置

以下配置用于网络图所示的路由器:

路由器 ISIS
Router 6 interface e0 ip address 172.16.126.6 255.255.255.0 ip router isis Isis priority 127 router isis net 49.0001.0000.0c4a.4598.00 is-type level-1 Router 2 interface e0 ip address 172.16.126.2 255.255.255.0 ip router isis router isis net 49.0001.0000.0c8d.e6b4.00 is-type level-1 Router 1 interface e0 ip address 172.16.126.1 255.255.255.0 ip router isis interface s1 ip address 172.16.1.1 255.255.255.0 ip router isis router isis net 49.0001.0000.5c75.d0e9.00 is-type level-1 Router 8 interface s1 ip address 172.16.1.8 255.255.255.0 ip router isis router isis net 49.0001.0000.0c31.c2fd.00 is-type level-1c

路由器 ISIS

Router 6

interface e0
ip address 172.16.126.6 255.255.255.0
ip router isis
Isis priority 127

router isis
net 49.0001.0000.0c4a.4598.00
is-type level-1

Router 2

interface e0
ip address 172.16.126.2 255.255.255.0
ip router isis

router isis
net 49.0001.0000.0c8d.e6b4.00
is-type level-1

Router 1

interface e0
ip address 172.16.126.1 255.255.255.0
ip router isis

interface s1
ip address 172.16.1.1 255.255.255.0
ip router isis

router isis
net 49.0001.0000.5c75.d0e9.00
is-type level-1

Router 8

interface s1
ip address 172.16.1.8 255.255.255.0
ip router isis

router isis
net 49.0001.0000.0c31.c2fd.00
is-type level-1c

下表分解了上述配置的每台路由器的区域、MAC 地址和网络。请注意，所有路由器都位于同一区域。

路由器	区域	Mac 地址	NET（网络实体标题）
6	49.0001	0000.0c4a.4598	49.0001.0000.0c4a.4598.00
2		0000.0c8d.e6b4	49.0001.0000.0c8d.e6b4.00
1		0000.5c75.d0e9	49.0001.0000.5c75.d0e9.00
8		0000.0c31.c2fd	49.0001.0000.0c31.c2fd.00

按照本节所述配置路由器后，您可以使用 show clns is-neighbor命令查看 IS-IS 邻居：

router-6# show clns is-neighbor

System Id      Interface   State  Type Priority  Circuit Id         Format
router-2       Et0         Up     L1   64        router-6.01        Phase V
router-1       Et0         Up     L1   64        router-6.01        Phase V
router-6#

router-2# show clns is-neighbor

System Id      Interface   State  Type Priority  Circuit Id         Format
router-6       Et0         Up     L1   127       router-6.01        Phase V
router-1       Et0         Up     L1   64        router-6.01        Phase V
router-2#

router-1# show clns is-neighbor

System Id      Interface   State  Type Priority  Circuit Id         Format
router-6       Et0         Up     L1   127       router-6.01        Phase V
router-2       Et0         Up     L1   64        router-6.01        Phase V
router-8       Se1         Up     L1   0         00                 Phase V
router-1#

router-8# show clns is-neighbor

System Id      Interface   State  Type Priority  Circuit Id         Format
Router-1       Se1         Up     L1   0         00                 Phase V
router-8#

在前面的邻居列表中，请注意连接到多路访问网络（以太网）的路由器都具有相同的电路 ID。电路 ID 是路由器用于唯一标识 IS-IS 接口的一个二进制八位数。如果接口连接到多路访问网络，则电路 ID 与 DIS 的系统 ID 相连。这称为伪节点 ID。另请注意，DIS 是 Router 6，因为其以太网接口下配置了 IS-IS 优先级。

IS-IS 数据库

此输出显示上一节所述每台路由器的 IS-IS 数据库：

Router-6# show isis database

IS-IS Level-1 Link State Database:
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime      ATT/P/OL
router-8.00-00        0x0000006E   0xFF1A        960               0/0/0
router-6.00-00      * 0x0000006D   0xDD58        648               0/0/0
router-6.01-00      * 0x00000069   0x6DCB        1188              0/0/0
router-2.00-00        0x0000006D   0x59DE        589               0/0/0
router-1.00-00        0x00000074   0xC4B0        759               0/0/0
router-6#

router-2# show isis database

IS-IS Level-1 Link State Database:
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime      ATT/P/OL
router-8.00-00        0x0000006E   0xFF1A        947               0/0/0
router-6.00-00        0x0000006D   0xDD58        633               0/0/0
router-6.01-00        0x00000069   0x6DCB        1172              0/0/0
router-2.00-00      * 0x0000006D   0x59DE        577               0/0/0
router-1.00-00        0x00000074   0xC4B0        746               0/0/0
router-2#

router-1# show isis database

IS-IS Level-1 Link State Database:
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime      ATT/P/OL
router-8.00-00        0x0000006E   0xFF1A        934               0/0/0
router-6.00-00        0x0000006D   0xDD58        619               0/0/0
router-6.01-00        0x00000069   0x6DCB        1158              0/0/0
router-2.00-00        0x0000006D   0x59DE        561               0/0/0
router-1.00-00      * 0x00000074   0xC4B0        734               0/0/0
router-1#

router-8# show isis database
IS-IS Level-1 Link State Database
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
router-8.00-00*       0x0000006E   0xFF1A        927           0/0/0
router-6.00-00        0x0000006D   0xDD58        607           0/0/0
router-6.01-00        0x00000069   0x6DCB        1147          0/0/0
router-2.00-00        0x0000006D   0x59DE        550           0/0/0
router-1.00-00        0x00000074   0xC4B0        723           0/0/0
router-8#

如前面的输出所示，show isis database命令显示数据库中的 LSP 列表。在这种情况下，所有路由器都是同一区域中的 1 级路由器，因此它们在 IS-IS 数据库中具有相同的 LSP。请注意，每台路由器都会生成 LSP。DIS 为自身生成 LSP，并代表伪节点生成 LSP。本例中的伪节点 LSP 是 0000.0C4A.4598.01-00。

我们提到，LAN 上的路由器只向 LAN 的假名发送通告。伪节点以零度量报告所有 LAN 邻居（在伪节点 LSP 中），如以下 show isis database lsp detail 命 **令输 * 出 * 示例 **所示：

路由器 6 的 LSP（从路由器 8 看）

注意，路由器 6 通告它只能到达其直连网络和伪节点。在这种情况下，伪节点的度量为 10。如前所述，LAN 上的路由器将通告它们只能到达 LAN 的伪节点。

router-8# show isis database router-6.00-00 detail
IS-IS Level-1 LSP router-6.00-00
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
router-6.00-00        0x00000071   0xD55C        456           0/0/0
Area Address: 49.0001
NLPID:       0xCC
Code:   137 Length: 8
IP Address:  172.16.126.6
Metric: 10 IP 172.16.126.0 255.255.255.0
Metric: 10 IS router-6.01
router-8#

伪节点 LSP（从路由器 8 看）

伪节点 LSP 通告度量为零的所有 LAN 邻居。本例中，伪节点 LSP 由 DIS（路由器 6）代表伪节点生成。

Router-8# show isis database router-6.01-00 detail
IS-IS Level-1 LSP router-6.01-00
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
router-6.01-00        0x0000006D   0x65CF        759           0/0/0
Metric: 0  IS router-6.00
Metric: 0  IS router-2.00
Metric: 0  IS router-1.00
router-8#

路由器 2 的 LSP（从路由器 8 看）

同样，Router 2 LSP 包含有关它能否仅到达其直连网络和伪节点的信息。

Router-8# show isis database router-2.00-00 detail
IS-IS Level-1 LSP router-2.00-00
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
router-2.00-00        0x00000072   0x4FE3        791           0/0/0
Area Address: 49.0001
NLPID:       0xCC
Code:   137 Length: 8
IP Address:  172.16.126.2
Metric: 10 IP 172.16.126.0 255.255.255.0
Metric: 10 IS router-6.01
router-8#

路由器 1 LSP（从路由器 8 中看）

路由器 1 LSP 为 LAN 网络包含的唯一信息是网络本身以及它能否到达伪节点。由于路由器 1 也连接到另一个网络（即串行网络），因此也会通告此直连网络。

Router-8# show isis database router-1.00-00 detail
IS-IS Level-1 LSP router-1.00-00
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
router-1.00-00        0x00000079   0xBAB5        822           0/0/0
Area Address: 49.0001
NLPID:       0xCC
Code:   137 Length: 8
IP Address:  172.16.1.1
Metric: 10 IP 172.16.126.0 255.255.255.0
Metric: 10 IP 172.16.1.0 255.255.255.0
Metric: 10 IS router-6.01
Metric: 10 IS router-8.00
router-8#

路由器 8 LSP

在这种情况下，路由器 8 未连接到 LAN，因此它不会向伪节点通告它可以到达。但是，它会向自身、路由器 1 和直连网络通告（可以到达）。

Router-8# show isis database router-8.00-00 detail
IS-IS Level-1 LSP router-8.00-00
LSPID                 LSP Seq Num  LSP Checksum  LSP Holdtime  ATT/P/OL
router-8.00-00*       0x00000072   0xF71E        554           0/0/0
Area Address: 49.0001
NLPID:       0xCC
IP Address:  172.16.1.8
Metric: 10 IP 172.16.1.0 255.255.255.0
Metric: 10 IS router-1.00
Metric: 0  ES router-8
router-8#
