举例说明通过IS-IS协议的多拓扑特性实现在同一网络中IPv4和IPv6业务隔离的配置方法。

组网需求

在现网应用中，IPv4/IPv6混合拓扑存在如下弊端：端到端的各种类型的业务(比如语音，数据等)共享相同的物理链路时，可能导致部分报文丢失，难以保证传输质量。利用多拓扑实现为IPv6建立单独的路由表是可以解决该问题。

如图1所示：RouterA、RouterC及RouterD同时支持IPv4、IPv6，RouterB只支持IPv4。

现要求RouterC的Loopback1接口可达。如果不支持IS-IS MT，根据链路开销，SPF计算的最短路径经过RouterB，由于RouterB不支持IPv6，因此IPv6报文将不能到达目的地。

为了顺利进行IPv6报文的转发，使能IS-IS MT，分别为IPv4和IPv6拓扑建立单独的路由表。

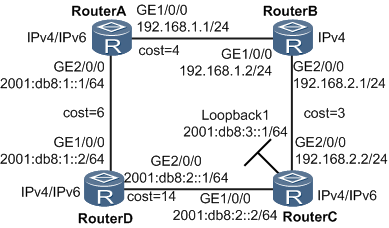

图1 配置IS-IS多拓扑组网图


配置思路

采用如下的思路配置IS-IS MT的基本功能：

  1. 配置各路由器接口的IPv4/IPv6地址，实现区域连通性。

  2. 在支持IPv4/IPv6双栈协议的路由器上使能IPv6功能及IPv4、IPv6全局拓扑，在RouterB上配置IPv4全局拓扑。

  3. 配置IS-IS基本功能，并根据组网需求配置链路的开销值。

  4. 在支持IPv4/IPv6双栈协议的路由器上分别创建IPv4及IPv6拓扑实例；在RouterB上创建IPv4拓扑实例。

  5. 将各个接口分别与对应拓扑实例相关联。

数据准备

为完成此配置例，需准备如下的数据：

  • 各路由器接口的IP地址如图1，区域地址为86，RouterA的系统ID为0000.0000.0001，其余路由器的系统ID在此基础上递增，各路由器为Level-1。

  • RouterD→RouterA、RouterA→RouterB、RouterB→RouterC以及RouterD→RouterC的链路开销分别为6、4、3和14。RouterD上Loopback1的开销值采用0，其余链路的开销采用10。

  • 所有路由器创建IPv4拓扑实例red，RouterA、RouterC、RouterD创建IPv6拓扑实例blue。

操作步骤
  1. 配置各接口的IP地址

    按照图1配置各接口的IPv4/IPv6地址和掩码，具体配置过程略。

  2. 使能IPv4/IPv6双栈设备的IPv6功能及IPv4、IPv6全局拓扑，使能IPv4设备的IPv4全局拓扑

    # 配置RouterA的IPv4、IPv6全局拓扑。

    [RouterA] ip topology red
[RouterA] ipv6 topology blue

    RouterC和RouterD的配置与此相同，不再赘述。

    # 配置RouterB的IPv4全局拓扑。

    [RouterB] ip topology red

  3. 配置IS-IS基本功能及各链路开销

    配置IS-IS基本功能请参见配置IS-IS的基本功能(IPv4)。

    # 设置RouterA到RouterB的链路开销是4。

    [RouterA] interface gigabitethernet 1/0/0
[RouterA-GigabitEthernet1/0/0] isis cost 4
[RouterA-GigabitEthernet1/0/0] quit

    其他链路开销配置过程与该配置相同，不再赘述。

  4. 在各路由器创建IPv4拓扑实例red，在RouterA、RouterC、RouterD上创建IPv6拓扑实例blue

    # 在RouterA上使能IS-IS进程分别与IPv4拓扑实例red及IPv6拓扑实例blue相关联。

    [RouterA] isis
[RouterA-isis-1] ipv6 enable topology ipv6
[RouterA-isis-1] cost-style wide
[RouterA-isis-1] topology red topology-id 10
[RouterA-isis-1-topology-red] quit
[RouterA-isis-1] ipv6 topology blue topology-id 20
[RouterA-isis-1-topology-blue] quit
[RouterA-isis-1] quit

    RouterC及RouterD的配置与此相同，不再赘述。

    # 在RouterB上使能IS-IS进程与IPv4拓扑实例red相关联。

    [RouterB] isis
[RouterB-isis-1] cost-style wide
[RouterB-isis-1] topology red topology-id 10
[RouterB-isis-1-topology-red] quit
[RouterB-isis-1] quit

  5. 配置各接口与指定拓扑实例相关联。

    # 以RouterA的接口为例。

    [RouterA] interface gigabitethernet 1/0/0
[RouterA-GigabitEthernet1/0/0] ip topology red enable
[RouterA-GigabitEthernet1/0/0] isis topology red
[RouterA-GigabitEthernet1/0/0] quit
[RouterA] interface gigabitethernet 2/0/0
[RouterA-GigabitEthernet2/0/0] ip topology red enable
[RouterA-GigabitEthernet2/0/0] isis topology red
[RouterA-GigabitEthernet2/0/0] ipv6 topology blue enable
[RouterA-GigabitEthernet2/0/0] isis ipv6 topology blue
[RouterA-GigabitEthernet2/0/0] quit

  6. 检查配置结果

    配置完成后，在各路由器上执行display isis route，可以看到各路由器学到了相关路由。下面以RouterD的显示为例。

    # 查看RouterD的路由信息。

    [RouterD] display isis route
                         Route information for ISIS(1)
                         -----------------------------
                        ISIS(1) Level-1 Forwarding Table
                        --------------------------------
 IPV6 Dest.    ExitInterface   NextHop                    Cost       Flags
--------------------------------------------------------------------------
 2008::/64     GE2/0/0        FE80::D11:0:36D4:1         14         A/-/-
 2001:db8:2::/64     GE2/0/0        Direct                     14         D/L/-
 2001:db8:1::/64     GE1/0/0        Direct                     6          D/L/-
     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,
                               U-Up/Down Bit Set

    由于只在IPv6拓扑上计算IPv6路由，RouterD上到达2008::/64的出接口是GE2/0/0。

    # 在RouterD上执行tracert操作。

    [RouterD] tracert ipv6 2008::1
traceroute to 2008::1  30 hops max,60 bytes packet
 1 2008::1 62 ms  63 ms  31 ms

    可以对比一下使能IS-IS时，采用IPv4/IPv6集成拓扑类型的路由信息。

    [RouterD] isis 1
[RouterD-isis-1] ipv6 enable

    RouterA和RouterC的修改与此相同，不再赘述。

    修改配置后，再次在各路由器上执行display isis route查看路由。以RouterD的显示为例。

    # 查看RouterD的路由信息。

    [RouterD] display isis route
                         Route information for ISIS(1)
                         -----------------------------
                        ISIS(1) Level-1 Forwarding Table
                        --------------------------------
 IPV6 Dest.   ExitInterface   NextHop                     Cost       Flags
--------------------------------------------------------------------------
 2008::/64    GE1/0/0         FE80::200:5EFF:FE01:100     13         A/-/-
 2001:db8:2::/64    GE2/0/0         Direct                      14         D/L/-
 2001:db8:1::/64    GE1/0/0         Direct                      6          D/L/-
     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,
                               U-Up/Down Bit Set

    从上述信息可以看出，RouterD上能计算出到达2008::/64的路由，出接口是GE1/0/0。这是因为在集成拓扑计算中，通过此接口到达目的地2008::1/64的链路开销较小。

    [RouterD] tracert ipv6 2008::1
 traceroute to 2008::1  30 hops max,60 bytes packet
 1 2001:db8:1::1 31 ms  !N 31 ms  !N 32 ms  !N

    但是执行tracert操作，发现IPv6报文不可达。

    # 查看RouterA的路由信息。

    [RouterA] display isis route
                         Route information for ISIS(1)
                         -----------------------------
                        ISIS(1) Level-1 Forwarding Table
                        --------------------------------
 IPV4 Destination  IntCost  ExtCost ExitInterface  NextHop         Flags
------------------------------------------------------------------------
 192.168.2.0/24     7       NULL    GE1/0/0       192.168.1.2     A/-/-/-
 192.168.1.0/24     4       NULL    GE1/0/0       Direct          D/-/L/-
 IPV6 Dest.    ExitInterface   NextHop                      Cost       Flags
----------------------------------------------------------------------------
 2001:db8:2::/64     GE1/0/0        FE80::2E0:A9FF:FE47:8302     24         A/-/-
 2001:db8:1::/64     GE2/0/0         Direct                       10         D/L/-
     Flags: D-Direct, A-Added to URT, L-Advertised in LSPs, S-IGP Shortcut,
                               U-Up/Down Bit Set

    从上述显示信息可以看出，RouterA上并没有到达2008::/64的出接口信息。这是由于RouterA和RouterB之间的链路不支持IPv6，从RouterD发过来的IPv6报文在此处被丢弃。

配置文件

  • RouterA的配置文件

    #
sysname RouterA
#
 ip topology red
#
 ipv6 topology blue
#
isis 1
 cost-style wide
 network-entity 86.0000.0000.0001.00
 ipv6 enable topology ipv6
 #
 topology red topology-id 10
 #
 ipv6 topology blue topology-id 20
#
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 192.168.1.1 255.255.255.0
 isis enable 1
 isis cost 4
 ip topology red enable
 isis topology red
#
interface GigabitEthernet2/0/0
 undo shutdown
 ipv6 enable
 ipv6 address 2001:db8:1::1/64
 isis ipv6 enable 1
 ipv6 topology blue enable
 isis ipv6 topology blue
#
return

  • RouterB的配置文件

    #
 sysname RouterB
#
 ip topology red
#
isis 1
 network-entity 86.0000.0000.0002.00
 #
 topology red topology-id 10
 #
#
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 192.168.1.2 255.255.255.0
 isis enable 1
 ip topology red enable
 isis topology red
#
interface GigabitEthernet2/0/0
 undo shutdown
 ip address 192.168.2.1 255.255.255.0
 isis enable 1
 isis cost 3
 ip topology red enable
 isis topology red
#
return

  • RouterC的配置文件

    #
sysname RouterC
#
 ip topology red
#
 ipv6 topology blue
#
isis 1
 cost-style wide
 network-entity 86.0000.0000.0003.00
 ipv6 enable topology ipv6
 #
 topology red topology-id 10
 #
 ipv6 topology blue topology-id 20
#
interface GigabitEthernet1/0/0
 undo shutdown
 ipv6 enable
 ipv6 address 2001:db8:2::2/64
 isis ipv6 enable 1
 ip topology red enable
 isis topology red
 ipv6 topology blue enable
 isis ipv6 topology blue
#
interface GigabitEthernet2/0/0
 undo shutdown
 ip address 192.168.2.2 255.255.255.0
 isis enable 1
 ip topology red enable
 isis topology red
#
interface LoopBack1
 ipv6 enable
 ipv6 address 2008::1/64
 isis ipv6 enable 1
#
return

  • RouterD的配置文件

    #
sysname RouterD
#
 ipv6 topology blue
#
isis 1
 is-level level-1
 cost-style wide
 network-entity 86.0000.0000.0004.00
 ipv6 enable topology ipv6
 #
 ipv6 topology blue topology-id 20
#
interface GigabitEthernet1/0/0
 undo shutdown
 ipv6 enable
 ipv6 address 2001:db8:1::2/64
 isis ipv6 enable 1
 isis cost 6
 isis ipv6 cost 6
 ipv6 topology blue enable
 isis ipv6 topology blue
#
interface GigabitEthernet2/0/0
 undo shutdown
 ipv6 enable
 ipv6 address 2001:db8:2::1/64
 isis ipv6 enable 1
 isis cost 14
 isis ipv6 cost 14
 ipv6 topology blue enable
 isis ipv6 topology blue
#
return
