配置OSPFv3的DR选择示例

点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6全套视频课程

介绍在广播网络中，配置接口上的DR优先级进行DR选择的过程。

组网需求

在图1中，RouterA的优先级为100，它是网络上的最高优先级，所以RouterA被选为DR；RouterC是优先级第二高的，被选为BDR；RouterB的优先级为0，这意味着它将无法成为DR；RouterD没有配置优先级，取缺省值1。

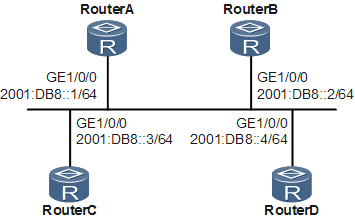

图1 配置OSPFv3的DR选择组网图

配置思路

采用如下的思路配置OSPFv3的DR选择：

配置各路由器上router id，使能OSPFv3，指定网段。

缺省优先级情况下，查看各路由器DR/BDR状态。

配置接口上的DR优先级，查看DR/BDR状态。

数据准备

为完成此配置例，需准备如下的数据：

RouterA的router id 1.1.1.1，DR优先级100。

RouterB的router id 2.2.2.2，DR优先级0。

RouterC的router id 3.3.3.3，DR优先级2。

RouterD的router id 4.4.4.4，DR优先级取缺省值1。

操作步骤

1. 配置各接口的IPv6地址（略）
2. 配置OSPFv3基本功能

# 配置RouterA，启动OSPFv3，并设置其Router ID为1.1.1.1。

[RouterA] ipv6

[RouterA] ospfv3

[RouterA-ospfv3-1] router-id 1.1.1.1

[RouterA-ospfv3-1] quit

[RouterA] interface gigabitethernet 1/0/0

[RouterA-GigabitEthernet1/0/0] ospfv3 1 area 0

[RouterA-GigabitEthernet1/0/0] quit

# 配置RouterB，启动OSPFv3，并设置其Router ID为2.2.2.2。

[RouterB] ipv6

[RouterB] ospfv3

[RouterB-ospfv3-1] router-id 2.2.2.2

[RouterB-ospfv3-1] quit

[RouterB] interface gigabitethernet 1/0/0

[RouterB-GigabitEthernet1/0/0] ospfv3 1 area 0

[RouterB-GigabitEthernet1/0/0] quit

# 配置RouterC，启动OSPFv3，并设置其Router ID为3.3.3.3。

[RouterC] ipv6

[RouterC] ospfv3

[RouterC-ospfv3-1] router-id 3.3.3.3

[RouterC-ospfv3-1] quit

[RouterC] interface gigabitethernet 1/0/0

[RouterC-GigabitEthernet1/0/0] ospfv3 1 area 0

[RouterC-GigabitEthernet1/0/0] quit

# 配置RouterD，启动OSPFv3，并设置其Router ID为4.4.4.4。

[RouterD] ipv6

[RouterD] ospfv3

[RouterD-ospfv3-1] router-id 4.4.4.4

[RouterD-ospfv3-1] quit

[RouterD] interface gigabitethernet 1/0/0

[RouterD-GigabitEthernet1/0/0] ospfv3 1 area 0

[RouterD-GigabitEthernet1/0/0] quit

# 查看RouterA的邻居信息，可以看到DR优先级（缺省为1）以及邻居状态，此时RouterD为DR，RouterC为BDR。

当优先级相同时，router-id高的为DR。如果路由器的某个Ethernet接口成为DR之后，则这台路由器的其他广播接口在进行后续的DR选择时，具有高优先权。即选择已经是DR的路由器作为DR，DR不可抢占。

[RouterA] display ospfv3 peer

OSPFv3 Process (1)

OSPFv3 Area (0.0.0.0)

Neighbor ID     Pri   State            Dead Time   Interface  Instance ID

2.2.2.2           1   2-Way/DROther    00:00:32    GigabitEthernet1/0/0         0

3.3.3.3           1   Full/Backup      00:00:36    GigabitEthernet1/0/0         0

4.4.4.4           1   Full/DR          00:00:38    GigabitEthernet1/0/0         0

# 查看RouterD的邻居信息，可以看到RouterD和其他邻居之间的邻居状态都为Full。

[RouterD] display ospfv3 peer

OSPFv3 Process (1)

OSPFv3 Area (0.0.0.0)

Neighbor ID     Pri   State            Dead Time   Interface  Instance ID

1.1.1.1           1   Full/DROther     00:00:32    GigabitEthernet1/0/0         0

2.2.2.2           1   Full/DROther     00:00:35    GigabitEthernet1/0/0         0

3.3.3.3           1   Full/Backup      00:00:30    GigabitEthernet1/0/0         0

1. 配置接口的DR优先级

# 配置RouterA的DR优先级为100。

[RouterA] interface gigabitethernet 1/0/0

[RouterA-GigabitEthernet1/0/0] ospfv3 dr-priority 100

[RouterA-GigabitEthernet1/0/0] quit

# 配置RouterB的DR优先级为0。

[RouterB] interface gigabitethernet 1/0/0

[RouterB-GigabitEthernet1/0/0] ospfv3 dr-priority 0

[RouterB-GigabitEthernet1/0/0] quit

# 配置RouterC的DR优先级为2。

[RouterC] interface gigabitethernet 1/0/0

[RouterC-GigabitEthernet1/0/0] ospfv3 dr-priority 2

[RouterC-GigabitEthernet1/0/0] quit

# 显示RouterA的邻居信息，可以看到DR优先级已经更新，但DR/BDR并未改变。

[RouterA] display ospfv3 peer

OSPFv3 Process (1)

OSPFv3 Area (0.0.0.0)

Neighbor ID     Pri   State            Dead Time   Interface  Instance ID

2.2.2.2           0   2-Way/DROther    00:00:34    GigabitEthernet1/0/0         0

3.3.3.3           2   Full/Backup      00:00:38    GigabitEthernet1/0/0         0

4.4.4.4           1   Full/DR          00:00:31    GigabitEthernet1/0/0         0

# 显示RouterD的邻居信息，可以看到RouterD仍然为DR。

[RouterD] display ospfv3 peer

OSPFv3 Process (1)

OSPFv3 Area (0.0.0.0)

Neighbor ID     Pri   State            Dead Time   Interface  Instance ID

1.1.1.1         100   Full/DROther     00:00:36    GigabitEthernet1/0/0         0

2.2.2.2           0   Full/DROther     00:00:30    GigabitEthernet1/0/0         0

3.3.3.3           2   Full/Backup      00:00:36    GigabitEthernet1/0/0         0

1. 重新进行DR/BDR选择

# 重启所有路由器（或者在建立了OSPFv3邻居的接口上配置shutdown或undo shutdown命令），使OSPFv3重新进行DR/BDR的选择。

1. 验证配置结果

# 查看RouterA的邻居信息，可以看到RouterC为BDR。

[RouterA] display ospfv3 peer

OSPFv3 Process (1)

OSPFv3 Area (0.0.0.0)

Neighbor ID     Pri   State            Dead Time   Interface  Instance ID

2.2.2.2           0   Full/DROther     00:00:31    GigabitEthernet1/0/0         0

3.3.3.3           2   Full/Backup      00:00:36    GigabitEthernet1/0/0         0

4.4.4.4           1   Full/DROther     00:00:39    GigabitEthernet1/0/0         0

# 查看RouterD的邻居信息，可以看到RouterA为DR。

[RouterD] display ospfv3 peer

OSPFv3 Process (1)

OSPFv3 Area (0.0.0.0)

Neighbor ID     Pri   State            Dead Time   Interface  Instance ID

1.1.1.1         100   Full/DR          00:00:39    GigabitEthernet1/0/0         0

2.2.2.2           0   2-Way/DROther    00:00:35    GigabitEthernet1/0/0         0

3.3.3.3           2   Full/Backup      00:00:39    GigabitEthernet1/0/0         0

配置文件

RouterA的配置文件

#

 sysname RouterA

#

 ipv6

#

interface GigabitEthernet1/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:DB8::1/64

 ospfv3 1 area 0.0.0.0

 ospfv3 dr-priority 100

#

ospfv3 1

 router-id 1.1.1.1

#

return

RouterB的配置文件

#

 sysname RouterB

#

 ipv6

#

interface GigabitEthernet1/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:DB8::2/64

 ospfv3 1 area 0.0.0.0

 ospfv3 dr-priority 0

#

ospfv3 1

 router-id 2.2.2.2

#

return

RouterC的配置文件

#

 sysname RouterC

#

 ipv6

#

interface GigabitEthernet1/0/0

 undo shutdown

 ipv6 address 2001:DB8::3/64

 ospfv3 1 area 0.0.0.0

 ospfv3 dr-priority 2

#

ospfv3 1

 router-id 3.3.3.3

#

return

RouterD的配置文件

#

 sysname RouterD

#

 ipv6

#

interface GigabitEthernet1/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:DB8::4/64

 ospfv3 1 area 0.0.0.0

#

ospfv3 1

 router-id 4.4.4.4

#

return
