配置OSPFv3的虚连接示例

学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课
点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6全套视频课程

介绍当网络中存在没有和骨干区域直接相连的非骨干区域时，配置虚连接的过程。

组网需求

如图1所示，所有的路由器都运行OSPFv3，整个自治系统划分为3个区域。其中RouterB和RouterC作为ABR来转发区域之间的路由。Area2是没有与backbone(Area0)直连的Area，Area1是连接Area0和Area2的过渡Area。

要求在RouterB和RouterC的Area1配置虚连接，使RouterA到RouterD可达。

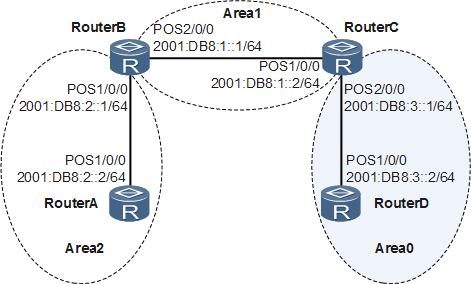

图1 配置OSPFv3的虚连接的组网图

配置思路

采用如下的思路配置OSPFv3的虚连接：

在各路由器上配置OSPFv3的基本功能。

在RouterB和RouterC上配置虚连接，使非骨干区域与骨干区域连通。

数据准备

为完成此配置例，需准备如下的数据：

RouterA的router id 1.1.1.1，所在区域号Area2。

RouterB的router id 2.2.2.2，所在区域号Area1和Area2。

RouterC的router id 3.3.3.3，所在区域号Area1和Area0。

RouterD的router id 4.4.4.4，所在区域号Area0。

操作步骤

1. 配置各接口的IP地址（略）
2. 配置OSPFv3基本功能

# 配置RouterA，启动OSPFv3，并设置其Router ID为1.1.1.1。

[RouterA] ipv6

[RouterA] ospfv3

[RouterA-ospfv3-1] router-id 1.1.1.1

[RouterA-ospfv3-1] quit

[RouterA] interface pos 1/0/0

[RouterA-Pos1/0/0] ospfv3 1 area 2

[RouterA-Pos1/0/0] quit

# 配置RouterB，启动OSPFv3，并设置其Router ID为2.2.2.2。

[RouterB] ipv6

[RouterB] ospfv3

[RouterB-ospfv3-1] router-id 2.2.2.2

[RouterB-ospfv3-1] quit

[RouterB] interface pos 1/0/0

[RouterB-Pos1/0/0] ospfv3 1 area 2

[RouterB-Pos1/0/0] quit

[RouterB] interface pos 2/0/0

[RouterB-Pos2/0/0]
