IPv6中OSPFv3配置与协议分析(Huawei)

本文介绍了IPv6环境中OSPFv3的配置步骤,包括基本命令和拓扑设置。通过分析OSPFv3的邻居关系建立、LSDB同步过程以及不同类型的LSA,深入理解其工作原理。示例配置展示了路由器RTA、RTB和RTC的OSPFv3配置,并展示了RTA的路由表和链路状态数据库。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

主要内容:

  1. 掌握OSPFv3的基本配置。
  2. 理解OSPFv3邻居关系建立过程。
  3. 了解OSPFv3协议的各种LSDB同步过程。
  4. 了解OSPFv3各种LSA的格式及作用。

报文简介

  1. LSA(Link-State Advertisement 链路状态通告)是链接状态协议使用的一个分组,它包括有关邻居和通道成本的信息。 LSA被路由器接收用于维护它们的路由选择表。
  2. LSU(Link State Update Packet链路状态更新包文)用来向对端Router发送其所需要的LSA或者泛洪自己更新的LSA,内容是多条LSA(全部内容)的集合。在支持组播和广播的链路上是以组播形式将LSA泛洪出去。为了实现Flooding的可靠性传输,需要LSAck报文对其进行确认。对没有收到确认报文的LSA进行重传,重传的LSA是直接发送到邻居的。

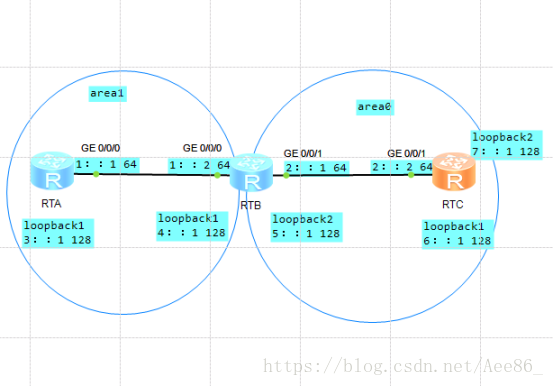

拓扑图:

配置命令:

[rta]dis cu

[V200R003C00]

#

 sysname rta

#

 snmp-agent local-engineid 800007DB03000000000000

 snmp-agent

#

 clock timezone China-Standard-Time minus 08:00:00

#

portal local-server load portalpage.zip

#

 drop illegal-mac alarm

#

ipv6

#

 set cpu-usage threshold 80 restore 75

#

aaa

 authentication-scheme default

 authorization-scheme default

 accounting-scheme default

 domain default

 domain default_admin

 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$

 local-user admin service-type http

#

ospfv3 1

 router-id 1.1.1.1

#

firewall zone Local

 priority 15

#

interface GigabitEthernet0/0/0

 ipv6 enable

 ipv6 address 1::1/64

 undo ipv6 nd ra halt

 ospfv3 1 area 0.0.0.1

#

interface GigabitEthernet0/0/1

#

interface GigabitEthernet0/0/2

#

interface NULL0

#

interface LoopBack1

 ipv6 enable

 ipv6 address 3::1/128

 ospfv3 1 area 0.0.0.1

#

user-interface con 0

 authentication-mode password

user-interface vty 0 4

user-interface vty 16 20

#

wlan ac

#

return

<rtb>dis cu

[V200R003C00]

#

 sysname rtb

#

 snmp-agent local-engineid 800007DB03000000000000

 snmp-agent

#

 clock timezone China-Standard-Time minus 08:00:00

#

portal local-server load portalpage.zip

#

 drop illegal-mac alarm

#

ipv6

#

 set cpu-usage threshold 80 restore 75

#

aaa

 authentication-scheme default

 authorization-scheme default

 accounting-scheme default

 domain default

 domain default_admin

 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$

 local-user admin service-type http

#

ospfv3 1

 router-id 2.2.2.2

#

firewall zone Local

 priority 15

#

interface GigabitEthernet0/0/0

 ipv6 enable

 ipv6 address 1::2/64

 undo ipv6 nd ra halt
