通过配置VRRP for直连路由，可以根据VRRP状态来调整直连路由的Cost值，从而保证网络流量不丢失。

组网需求

如图1所示，在IPRAN场景中，UPE1故障恢复时，其接口Up并立即生成直连路由，但此时接口尚未学习到Mac地址，导致转发性能较慢，且回切流量丢失。为了解决此问题，UPE1与RSG之间路由必须在VRRP状态变为Master之后才能生成。

在各设备之间分别配置OSPF来进行正常通信，UPE1和UPE2组成VRRP备份组，作为RSG的缺省网关。正常情况下，UPE1承担网关工作；当UPE1出现故障时，UPE2接替执行网关工作。因此，在UPE1去往RSG链路的出接口上关联VRRP备份组，使得该接口所属网段的直连路由的Cost值根据VRRP备份组的状态来进行调整。

• 当VRRP备份组为Backup状态的时候，增加该直连路由的Cost值，从而降低该路由的优先级，使该路由不会被优选。

• 当VRRP备份组为Master状态的时候，直连路由的Cost值直接被置为0（最高优先级），使该路由被优选。

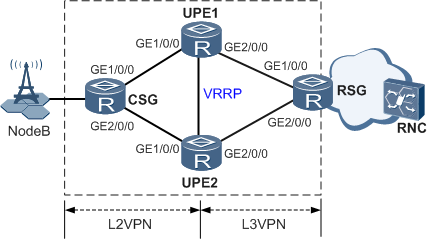

图1 配置VRRP for直连路由组网图

设备	接口	IP地址	设备	接口	IP地址
CSG	GE1/0/0	20.1.1.1/24	UPE2	GE1/0/0	20.1.2.2/24
	GE2/0/0	20.1.2.1/24		GE2/0/0	20.1.3.2/24
	Loopback0	1.1.1.1/32		Loopback0	3.3.3.3/32
UPE1	GE1/0/0	20.1.1.2/24	RSG	Loopback0
