IPv4网络中，利用IPv4静态路由，可以实现网络中任意两台设备之间的互通。

组网需求

路由器各接口及主机的IP地址和掩码如图1所示。要求使图中任意两台主机之间都能互通。

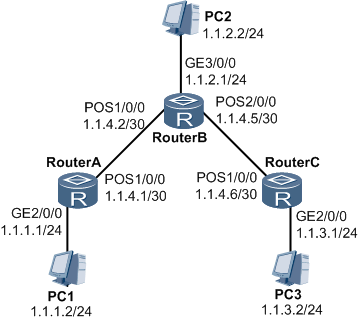

图1 配置IPv4静态路由组网图

由于图1中的PC1、PC2和PC3不能配置动态路由协议，所以该例采用静态路由。

配置思路

采用如下的思路配置IPv4静态路由：

首先配置各路由器各接口的IPv4地址，使网络互通。

在路由器上配置到目的地址的IPv4静态路由及缺省路由。

在各主机上配置IPv4缺省网关，使任意两台主机可以互通。

数据准备

为完成此配置例，需准备如下的数据：

RouterA的下一跳为1.1.4.2的缺省路由。

RouterB的目的地址为1.1.1.0，下一跳为1.1.4.1的静态路由。

RouterB的目的地址为1.1.3.0，下一跳为1.1.4.6的静态路由。

RouterC的下一跳为1.1.4.5的缺省路由。

主机PC1的缺省网关1.1.1.1，主机PC2的缺省网关1.1.2.1，主机PC3的缺省网关1.1.3.1。

操作步骤

1. 配置各接口的IP地址（略）
2. 配置静态路由

# 在RouterA上配置IPv4缺省路由。

[RouterA] ip route-static 0.0.0.0 0.0.0.0 1.1.4.2

# 在RouterB上配置两条IPv4静态路由。

[RouterB] ip route-static 1.1.1.0 255.255.255.0 1.1.4.1

[RouterB] ip route-static 1.1.3.0 255.255.255.0 1.1.4.6

# 在RouterC上配置IPv4缺省路由。

[RouterC] ip route-static 0.0.0.0 0.0.0.0 1.1.4.5

1. 配置主机

配置主机PC1的缺省网关为1.1.1.1，主机PC2的缺省网关为1.1.2.1，主机PC3的缺省网关为1.1.3.1。

1. 查看配置结果

# 显示RouterA的IP路由表。

[RouterA] display ip routing-tableRoute Flags: R - relay, D - download

to fib

------------------------------------------------------------------------------

Routing Tables: Public

         Destinations : 7        Routes : 7

Destination/Mask    Proto  Pre  Cost   Flags    NextHop         Interface

        0.0.0.0/0   Static 60   0        RD       1.1.4.2         Pos1/0/0

        1.1.1.1/32  Direct 0    0         D       127.0.0.1       GigabitEthernet2/0/0

        1.1.4.0/30  Direct 0    0         D       1.1.4.1         Pos1/0/0

        1.1.4.1/32  Direct 0    0         D       127.0.0.1       Pos1/0/0

        1.1.4.2/32  Direct 0    0         D       1.1.4.2         Pos1/0/0

      127.0.0.0/8   Direct 0    0         D       127.0.0.1       InLoopBack0

      127.0.0.1/32  Direct 0    0         D       127.0.0.1       InLoopBack0

# 在RouterA上使用Ping命令验证连通性。

[RouterA] ping 1.1.3.1

  PING 1.1.3.1: 56  data bytes, press CTRL_C to break

    Reply from 1.1.3.1: bytes=56 Sequence=1 ttl=254 time=62 ms

    Reply from 1.1.3.1: bytes=56 Sequence=2 ttl=254 time=63 ms

    Reply from 1.1.3.1: bytes=56 Sequence=3 ttl=254 time=63 ms

    Reply from 1.1.3.1: bytes=56 Sequence=4 ttl=254 time=62 ms

    Reply from 1.1.3.1: bytes=56 Sequence=5 ttl=254 time=62 ms

  --- 1.1.3.1 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 62/62/63 ms

# 在RouterA上使用Tracert命令验证连通性。

[RouterA] tracert 1.1.3.1

 traceroute to  1.1.3.1(1.1.3.1), max hops: 30 ,packet length: 40,press CTRL_C to break

 1 1.1.4.2 31 ms  32 ms  31 ms

 2 1.1.4.6 62 ms  63 ms  62 ms

配置文件

RouterA的配置文件

#

 sysname RouterA

#

interface GigabitEthernet2/0/0

 ip address 1.1.1.1 255.255.255.0

#

interface Pos1/0/0

 link-protocol ppp

 ip address 1.1.4.1 255.255.255.252

#

ip route-static 0.0.0.0 0.0.0.0 1.1.4.2

#

return

RouterB的配置文件

#

 sysname RouterB

#

interface GigabitEthernet3/0/0

 ip address 1.1.2.1 255.255.255.0

#

interface Pos1/0/0

 link-protocol ppp

 ip address 1.1.4.2 255.255.255.252

#

interface Pos2/0/0

 link-protocol ppp

 ip address 1.1.4.5 255.255.255.252

#

ip route-static 1.1.1.0 255.255.255.0 1.1.4.1

ip route-static 1.1.3.0 255.255.255.0 1.1.4.6

#

return

RouterC的配置文件

#

 sysname RouterC

#

interface GigabitEthernet2/0/0

 ip address 1.1.3.1 255.255.255.0

#

interface Pos1/0/0

 link-protocol ppp

 ip address 1.1.4.6 255.255.255.252

#

ip route-static 0.0.0.0 0.0.0.0 1.1.4.5

#

return
