配置公网IPv6 FRR后，当主链路出现故障时，流量可以快速切换到备份链路上。

组网需求

随着网络的不断发展，语音、在线视频和金融等业务对实时性的要求越来越高。通常情况下，在网络部署时会使用主备链路来保障这些业务的稳定性。但是，在传统转发模式下，链路切换依赖于路由的收敛，所以切换速度比较慢，不能满足业务要求。IPv6 FRR功能正好可以解决上述问题。

如图1所示，网络被部署为主备备份链路，从RouterT到2001:db8:2::2/128这个网络有两条链路。用户希望使链路B作为链路A的备份，当链路A出现故障时，流量可以快速切换到链路B上。这时，通过在RouterT上配置IPv6 FRR功能即可满足上述要求。

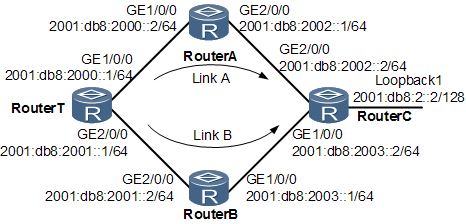

图1 配置公网IPv6 FRR功能组网图

配置思路

采用如下的思路配置公网IPv6 FRR功能：

在各路由器上配置动态路由协议，使各路由器之间可以相互学习路由，本例选择OSPFv3。

在RouterT的接口GE2/0/0和RouterC的接口GE1/0/0上配置较大的Cost值(相对于RouterT的接口GE1/0/0和RouterC的接口GE2/0/0)，使OSPFv3优选链路A。

在RouterT上配置Route-Policy，配置备份下一跳和备份出接口，使能公网IPv6 FRR功能，使链路B为链路A的备份。

数据准备

为完成此配置例，需准备如下的数据：

RouterT、RouterA、RouterB和RouterC的router ID分别为1.1.1.1、2.2.2.2、3.3.3.3和4.4.4.4。

RouterT的接口GE2/0/0和RouterC的接口GE1/0/0的Cost值100。

配置Route-Policy名称和节点号分别为ipv6_frr_rp和10，if-match子句所使用的匹配条件是IPv6地址前缀列表，名称是frr1。

Route-Policy里设置的到达目的网络2001:db8:2::2/128的路由的备份下一跳为2001:db8:2001::2，备份出接口为GE2/0/0。

操作步骤
  1. 配置各接口的IPv6地址

参考图1，配置各接口的IPv6地址，具体配置请参考后面的配置文件。

  1. 在RouterT、RouterA、RouterB和RouterC上配置OSPFv3基本功能

# 配置RouterT。

<RouterT> system-view

[RouterT] ospfv3 1

[RouterT-ospfv3-1] router-id 1.1.1.1

[RouterT-ospfv3-1] quit

[RouterT] interface GigabitEthernet 1/0/0

[RouterT-GigabitEthernet1/0/0] ospfv3 1 area 0

[RouterT-GigabitEthernet1/0/0] quit

[RouterT] interface GigabitEthernet 2/0/0

[RouterT-GigabitEthernet2/0/0] ospfv3 1 area 0

[RouterT-GigabitEthernet2/0/0] quit

# 配置RouterA。

<RouterA> system-view

[RouterA] ospfv3 1

[RouterA-ospfv3-1] router-id 2.2.2.2

[RouterA-ospfv3-1] quit

[RouterA] interface GigabitEthernet 1/0/0

[RouterA-GigabitEthernet1/0/0] ospfv3 1 area 0

[RouterA-GigabitEthernet1/0/0] quit

[RouterA] interface GigabitEthernet 2/0/0

[RouterA-GigabitEthernet2/0/0] ospfv3 1 area 0

[RouterA-GigabitEthernet2/0/0] quit

# 配置RouterB。

<RouterB> system-view

[RouterB] ospfv3 1

[RouterB-ospfv3-1] router-id 3.3.3.3

[RouterB-ospfv3-1] quit

[RouterB] interface GigabitEthernet 1/0/0

[RouterB-GigabitEthernet1/0/0] ospfv3 1 area 0

[RouterB-GigabitEthernet1/0/0] quit

[RouterB] interface GigabitEthernet 2/0/0

[RouterB-GigabitEthernet2/0/0] ospfv3 1 area 0

[RouterB-GigabitEthernet2/0/0] quit

# 配置RouterC。

<RouterC> system-view

[RouterC] ospfv3 1

[RouterC-ospfv3-1] router-id 3.3.3.3

[RouterC-ospfv3-1] quit

[RouterC] interface GigabitEthernet 1/0/0

[RouterC-GigabitEthernet1/0/0] ospfv3 1 area 0

[RouterC-GigabitEthernet1/0/0] quit

[RouterC] interface GigabitEthernet 2/0/0

[RouterC-GigabitEthernet2/0/0] ospfv3 1 area 0

[RouterC-GigabitEthernet2/0/0] quit

[RouterC] interface LoopBack 1

[RouterC-LoopBack1] ospfv3 1 area 0

[RouterC-LoopBack1] quit

  1. 配置OSPFv3接口的Cost值

# 在RouterT的GigabitEthernet2/0/0接口上配置Cost值，使OSPFv3优选链路A。

[RouterT] interface gigabitethernet 2/0/0

[RouterT-GigabitEthernet2/0/0] ospfv3 cost 100

[RouterT-GigabitEthernet2/0/0] quit

# 在RouterC的GigabitEthernet1/0/0接口上配置较大的Cost值，使OSPFv3优选链路A。

[RouterC] interface gigabitethernet 1/0/0

[RouterC-GigabitEthernet1/0/0] ospfv3 cost 100

[RouterC-GigabitEthernet1/0/0] quit

RouterT的GigabitEthernet1/0/0接口和RouterC的GigabitEthernet2/0/0接口使用缺省开销，所以OSPFv3优选链路A。

  1. 配置Route-Policy

# 在RouterT上配置Route-Policy，配置备份下一跳和备份出接口。同时配置if-match项，限制应用范围。

[RouterT] ip ipv6-prefix frr1 permit 2001:db8:2::2 128

[RouterT] route-policy ipv6_frr_rp permit node 10

[RouterT-route-policy] if-match ipv6 address prefix-list frr1

[RouterT-route-policy] apply ipv6 backup-nexthop 2001:db8:2001::2

[RouterT-route-policy] apply ipv6 backup-interface GigabitEthernet2/0/0

[RouterT-route-policy] quit

  1. 使能公网IPv6 FRR功能

[RouterT] ipv6 frr route-policy ipv6_frr_rp

# 在RouterT上查看备份出接口和备份下一跳信息。

[RouterT] display ipv6 routing-table 2001:db8:2::2 verbose

Routing Table :

Summary Count : 1

 Destination  : 2001:db8:2::2                   PrefixLength : 128

 NextHop      : FE80::2E0:52FF:FE10:8100        Preference   : 10

 Neighbour    : 202:202::                       ProcessID    : 1

 Label        : NULL                            Protocol     : OSPFv3

 State        : Active Adv                      Cost         : 2

 Entry ID     : 267337828                       EntryFlags   : 0x80002100

 Reference Cnt: 2                               Tag          : 1

 Priority     : medium                          Age          : 2286sec

 IndirectID   : 0x0

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : GigabitEthernet1/0/0            Flags        : D

 BkNextHop    : 2001:db8:2001::2               BkInterface  : GigabitEthernet2/0/0

 BkLabel      : NULL                            BkTunnelID   : 0x0

 BkPETunnelID : 0x0                             BkIndirectID : 0x0

  1. 当不需要IPv6 FRR功能时，配置undo ipv6 frr命令进行去使能操作

[RouterT] undo ipv6 frr

# IPv6 FRR去使能后，查看备份出接口和备份下一跳的信息。

[RouterT] display ipv6 routing-table 2001:db8:2::2 verbose

Routing Table :

Summary Count : 1

 Destination  : 2001:db8:2::2                   PrefixLength : 128

 NextHop      : FE80::2E0:52FF:FE10:8100        Preference   : 10

 Neighbour    : 202:202::                       ProcessID    : 1

 Label        : NULL                            Protocol     : OSPFv3

 State        : Active Adv                      Cost         : 2

 Entry ID     : 267337828                       EntryFlags   : 0x80002100

 Reference Cnt: 2                               Tag          : 1

 Priority     : medium                          Age          : 3sec

 IndirectID   : 0x0

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : GigabitEthernet1/0/0            Flags        : D

配置文件

RouterT的配置文件

#

sysname RouterT

#

ipv6

#

ipv6 frr route-policy ipv6_frr_rp

#

ospfv3 1

 router-id 1.1.1.1

#

interface GigabitEthernet1/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2000::1/64

 ospfv3 1 area 0.0.0.0

#

interface GigabitEthernet2/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2001::1/64

 ospfv3 1 area 0.0.0.0

 ospfv3 cost 100

#

route-policy ipv6_frr_rp permit node 10

 if-match ipv6 address prefix-list frr1

 apply ipv6 backup-nexthop 2001:db8:2001::2

 apply ipv6 backup-interface GigabitEthernet2/0/0

#

ip ipv6-prefix frr1 index 10 permit 2001:db8:2::2 128

#

return

RouterA的配置文件

#

sysname RouterA

#

ipv6

#

ospfv3 1

 router-id 2.2.2.2

#

interface GigabitEthernet1/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2000::2/64

 ospfv3 1 area 0.0.0.0

#

interface GigabitEthernet2/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2002::1/64

 ospfv3 1 area 0.0.0.0

#

return

RouterB的配置文件

#

sysname RouterB

#

ipv6

#

ospfv3 1

 router-id 3.3.3.3

#

interface GigabitEthernet1/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2003::1/64

 ospfv3 1 area 0.0.0.0

#

interface GigabitEthernet2/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2001::2/64

 ospfv3 1 area 0.0.0.0

#

return

RouterC的配置文件

#

sysname RouterC

#

ipv6

#

ospfv3 1

 router-id 4.4.4.4

#

interface GigabitEthernet1/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2003::2/64

 ospfv3 1 area 0.0.0.0

 ospfv3 cost 100

#

interface GigabitEthernet2/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2002::2/64

 ospfv3 1 area 0.0.0.0

#

interface LoopBack1

 ipv6 enable

 ipv6 address 2001:db8:2::2/128

 ospfv3 1 area 0.0.0.0

#

return
