EtherCAT-5 从站代码生成

以下内容结合自己实际项目经验以及网上公开资料整理，如有侵权，请联系修改~

简介

移植平台STM32，从站芯片AX58100，使用EtherCAT Slave Stack Code Tool (SSC) V5.11 工具生成从站代码。

SSC工具可以一键式生成从站源码，无需开发者深入了解复杂的 EtherCAT 底层机制，只需进行简单的配置，就能自动基于 ESI（EtherCAT Slave Interface）规范生成精确的从站代码框架，极大地节省了开发时间和精力。

SSC使用

一.新建工程

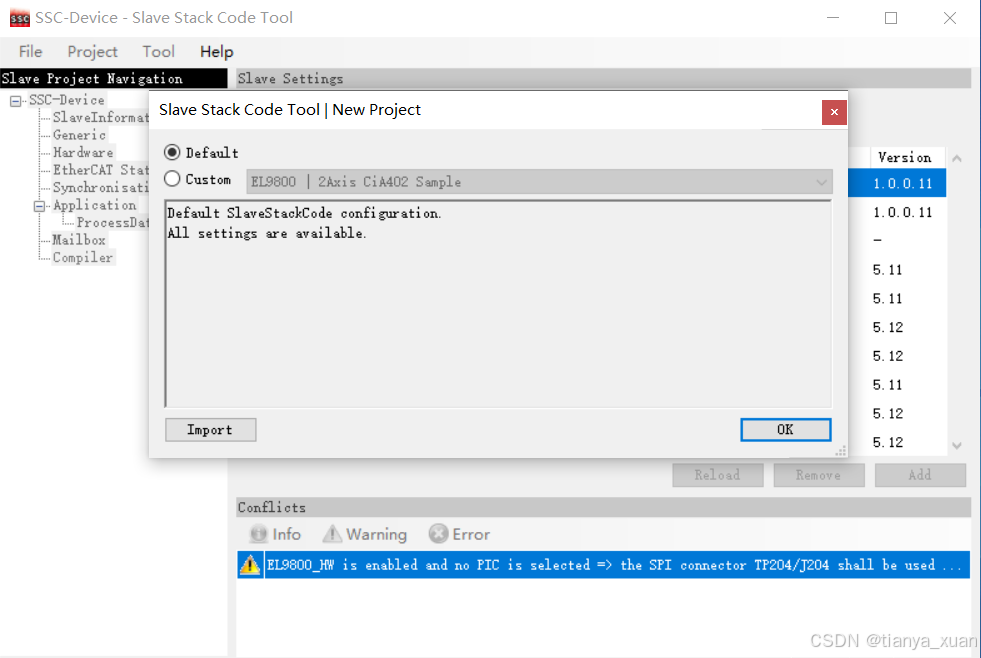

如上图所示，有两个选项，Default和Custom。这个两个选项其实没有太大的区别，可以理解为Default需要我们自己来进行一些配置，Custom是提供好的几个配置模板。

这里我们选择Default进行配置。。

二.配置选项

这些配置选项其实就是最终生成的源码中ecat_def.h文件中的宏定义。可以直接在生成的源码中搜索查看其具体作用。

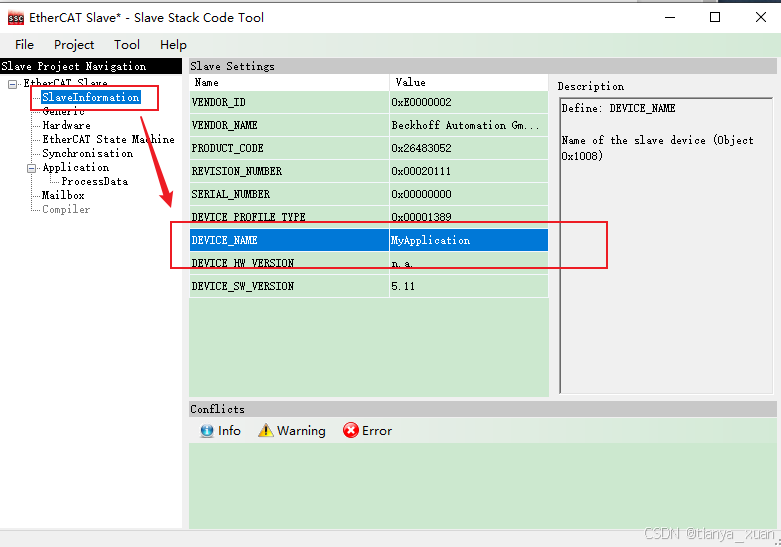

1.SlaveInformation

这个选项是配置从站的一些设备信息，测试代码可以直接使用默认的选项，产品的话则根据设备信息来进行配置。

名字	值	说明
VENDOR_ID	0x00000B95	填写亚信芯片AX58100的ID
VENDOR_NAME	ASIX Electronics Corporation	亚信公司名称
PRODUCT_CODE	0x20250225	产品代码
REVISION_NUMBER	0x00000001	版本号（烧写xml时可以用于识别文件版本）
DEVICE_NAME	AX58100	设备名称

2.Generic

通用选项直接使用默认配置。

3.Hardware

这些配置是和硬件相关的选项。

名字	值	说明
EL9800_HW	1	置1后会生成EL9800的硬件接口文档，使用SPI接口可以在该文档的基础上进行修改
MCI_HW	0	置1后会生成通用的并行硬件接口文档，使用Local Bus接口可以在文档的基础上进行修改（该选项和EL9800_HW二选一）
CONTROLLER_16BIT	0	使用16位MCU置1（这个选项在源码中实际上没啥用）
CONTROLLER_32BIT	1	使用32位MCU置1（这个选项在源码中实际上没啥用）
_PIC24	0	使用Microchip的MCU置1，使用STM32置0（会提示warning信息，不用理会）
ESC_16BIT_ACCESS	1	MCU只支持以16bit访问ESC DPRAM则置1
ESC_32BIT_ACCESS	0	MCU只支持以32bit访问ESC DPRAM则置1
MBX_16BIT_ACCESS	1	MCU只支持以16bit访问nailbox memory则置1，否则为8bit

其他的是默认选项。

4.EtherCAT State Machine

Ethercat 状态跳转的一些设置，使用默认设置。

名字	值	说明
BOOTSTRAPMODE_SUPPORTED	0	bootstarp模式，如果需要FOE更新固件，则需要配置
OP_PD_REQUIRED	1	如果置0，那么在SAFEOP_2_OP 状态跳转的时候，即使没有收到PDO数据，也会跳转成功，而看门狗在接收到第一包PDO数据的时候激活
PREOPTIMEOUT	0x7D0	状态从Init 跳转到PreOP/Boot的超时时间，单位ms(在ESI 文件中 : “PreopTimeout”).
SAFEOP2OPTIMEOUT	0x2328	状态从 SafeOP 跳转到OP的超时时间 (在ESI 文件中 : “SafeopOpTimeout”)
CHECK_SM_PARAM_ALIGNMENT	0	置1将会检查SM的数据长度和地址，例如设置了ESC_32BIT_ACCESS， 那么长度和地址应该按照4字节对齐

5.Synchronisation

同步配置，配置了ECAT_TIMER_INT，其他使用默认的。

名字	值	说明
AL_EVENT_ENABLED	1	配置1为支持中断，SM同步模式需要配置，与PDI_IRQ相关
DC_SUPPORTED	1	配置1为支持DC时钟，与DC功能SYNC0/1相关
ECAT_TIMER_INT	1	配置为1则需要MCU提供一个1ms的定时器中断，用于Ethercat看门狗的喂狗，如果置0，则需要把协议栈的喂狗代码放在MCU程序的循环中

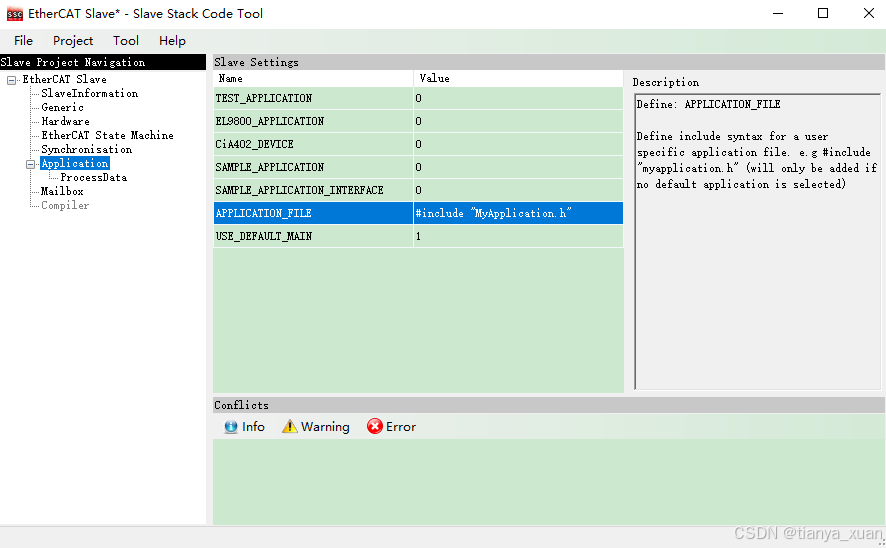

6.Application

这里的APPLICATION提供一些应用实例，可以在这些例子上修改，也可以自己建立应用程序。

名字	值	说明
TEST_APPLICATION	0	生成测试例程，功能比较全
EL9800_APPLICATION	0	生成EL9800平台测试例程
CiA402_DEVICE	0	如果需要canopen 402协议可以配置，一般用在电机产品中
SAMPLE_APPLICATION	0	独立与硬件的应用程序，如果SSC中的配置没有目标平台的，可以使用它
SAMPLE_APPLICATION_INTERFACE	0	提供一个简单接口来创建一个可供外部程序使用的静态库
APPLICATION_FILE	#include “MyApplication.h”	创建的应用程序的头文件
USE_DEFAULT_MAIN	0	置0则使用STM32的main函数

7.ProcessData

名字	值	说明
MAX_PD_INPUT_SIZE	0x44	从站输出的过程数据需要大于该设置值
MAX_PD_OUTPUT_SIZE	0x44	从站接收的过程数据需要大于该设置值

PDO的配置，其他使用默认配置。

8.Maibox

也是使用的默认配置，未作修改，如果需要FOE固件升级的话，可以配置一下。

名称	值	说明
FOE_SUPPORTED	1	如果需要用到FOE的话，配置为1

参数设置完后，保存【project】，名称命名为“MyApplication”，后续会以此命名生成的excel和xml文件。

三.创建应用

选择Tool->Application->Creat new ,会弹出如下一个Excel表格，在这个表格中设计对象字典，然后生成应用程序。

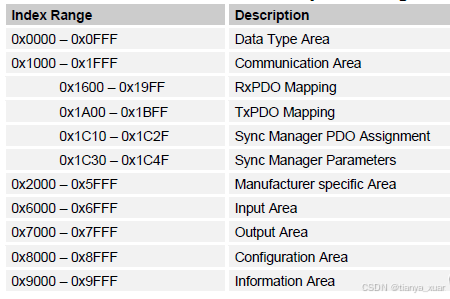

对象字典索引范围：

表格中的内容如下：

名称	描述
Index	索引
ObjectCode	RECODE：相当于结构体，子索引的类型可以不相同； ARRAY：相当于数组，子索引的类型都相同； VARABLE：类似于单个变量
SI	子索引（从1开始）
DataType	数据类型，BOOL、UINT8、UINT16、UINT32、INT8、INT16、INT32、CHAR、UCHAR等
Name	对象字典名称
Default	默认值
M/C/O	mandatory ，optional or conditional.
Access	访问属性，ro:只读    wo：只写    rw:可读可写
rx/tx	PDO映射属性， rx:RPDO映射    tx:TPDO映射（从站发送的数据填tx，接收的数据填rx）
Description	描述

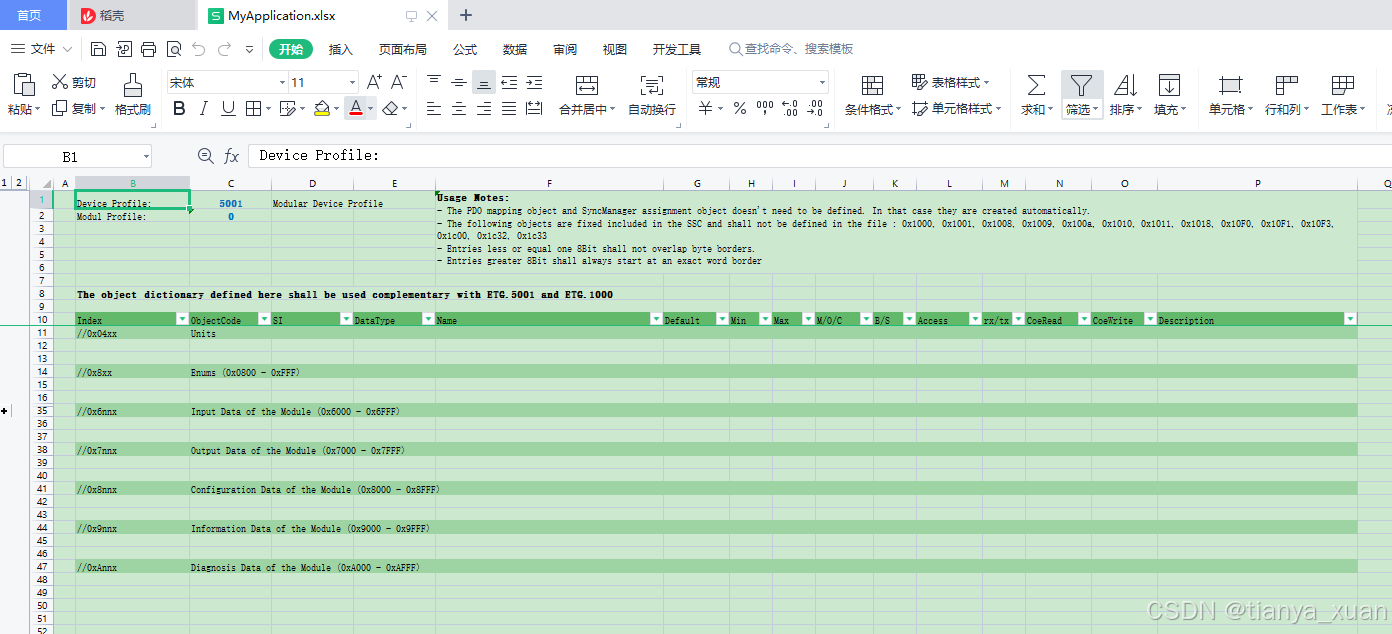

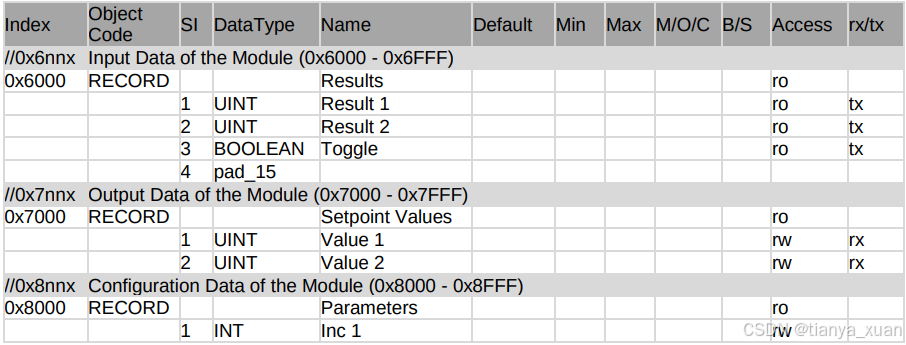

定义好的Excel文档如下所示：

注意：16bit对齐（如图，不足16位使用pad_x在补齐）。

保存excel文件，后续如有修改，可以从菜单Tool->Application->Import 导入文件，如果导入有报错，请根据错误信息来修改excel表格。

四.生成源码

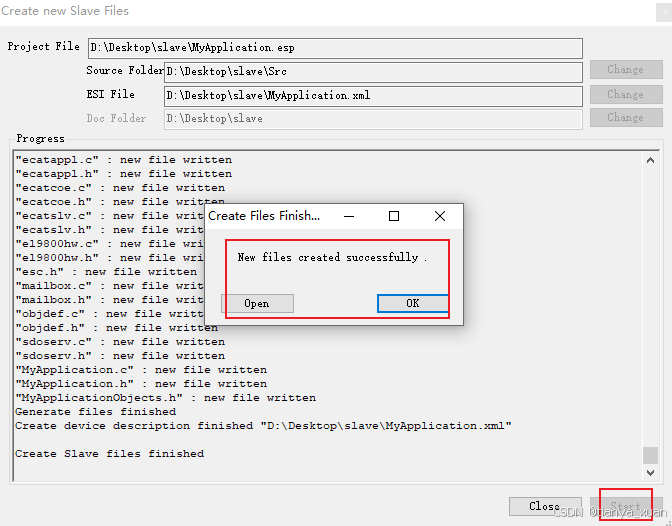

Project->Creat new Slave Files ->start 生成从站源码。在文件夹中出现一个Src的文件夹，这里面包含了我们的从站源码，之后会用这个源码移植从站程序.

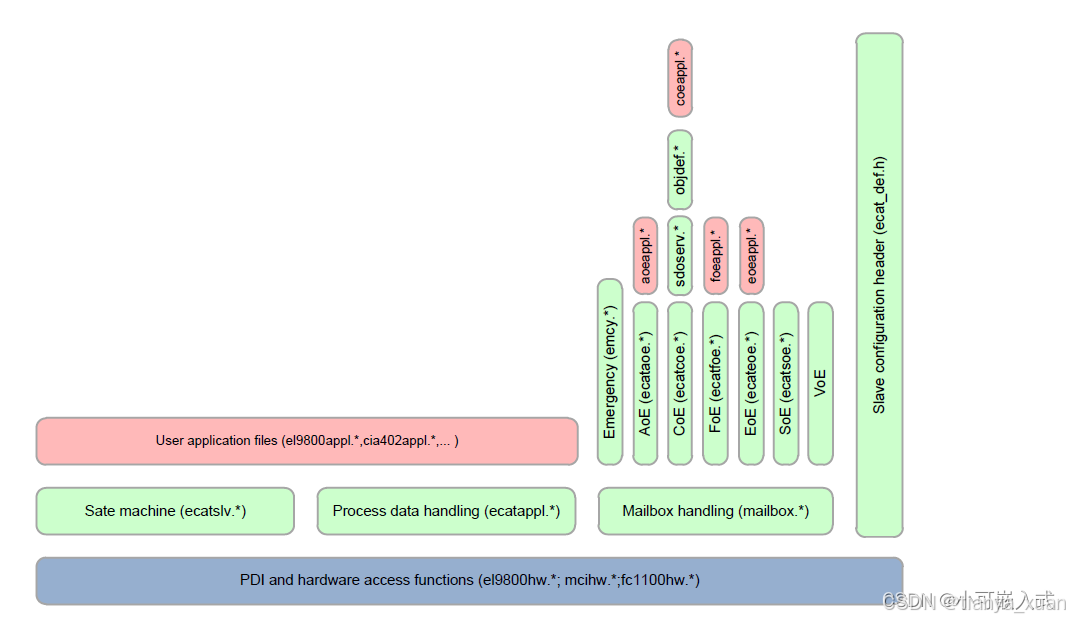

源码结构：

五.烧写EEPROM

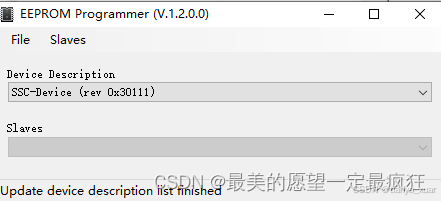

1. Tool->EEPROM Promgrammer 打开烧写界面如上图所示
2. File->Open 选择相应的XML文件。
3. Slaves->Scan扫描从站。
4. Slaves->Program Selected 等待烧写完成

注意

在生成的XML文件最后几行中，EEPROM中的ConfigData可能需要修改。这个ConfigData其实是EEPROM前几个字节的数据。EEPROM的前16个字节会在上电或复位后自动加载到ESC的相应寄存器中，所以这里的字节需要根据ESC器件来进行配置。LAN9252和ET1100、AX58100的配置有些区别，可以到官网上看一下配置。

以下是一些可用的配置数据：

0, AX58100_SPI     050603cc0a000000000000000000 测试ok

1, AX58100_FMSC 080000cc0a000000000000000000 测试ok

2,LAN9252_SPI      012345678901234567890123456

3,LAN9252_FMSC 012345678901234567890123456

4,ET1100_SPI        012345678901234567890123456

5,ET1100_FMSC   012345678901234567890123456

6,ET1200_SPI       012345678901234567890123456

7,ET1200_FMSC  01234567890123456789012345
