CAN通信多路复用器是一种通过共享总线资源实现多信号传输的技术，其核心原理是通过动态切换信号解析方案来优化总线利用率。

CAN通信多路复用的设计方法

DBC编辑软件配置

DBC文件中的实现方式

CAN通信多路复用的设计方法

采用这种方式可以使得同一个CAN ID可以传输更多的信号，实现方式如下：

Multiplexor Signal（模式信号）作为“开关”控制其他信号的传输。它通过自身的值选择激活对应的Multiplexed Signal（复用信号），即当模式信号的值与复用信号的复用值匹配时，对应的复用信号才会被激活并传输数据。

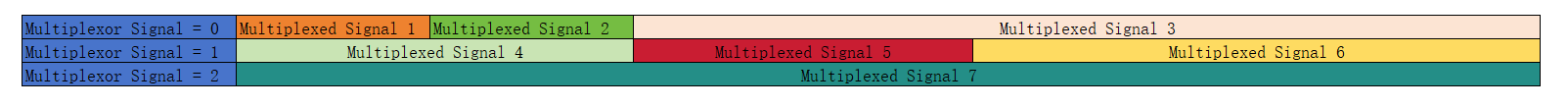

Multiplexor Signal在CAN报文中占有部分字节的位置，其他位置分配给Multiplexed Signal使用，可以根据通信需求来进行信号的布局，举例如下：
