HCIE-Cloud Computing LAB备考第三步：模拟测试–第五题：规划

fo安方

已于 2023-06-02 13:31:54 修改

阅读量634

点赞数

分类专栏：华为云计算实验备考：模拟测试文章标签：网络运维

于 2023-04-29 15:09:38 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/stqer/article/details/130440442

版权

华为云计算实验备考：模拟测试专栏收录该内容

7 篇文章

订阅专栏

文章详细列举了在LLD表配置过程中可能出现的错误，包括设备信息网络逻辑主机组匹配问题、BMCIP配置、源数据盘和主存槽位设置、网络参数错误如DHCP网卡名称、域名、内大网VLAN等，以及存储和NTP配置问题。错误配置会导致上传失败或系统报错，需确保所有参数正确无误。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

LLD表–1.1 设备信息

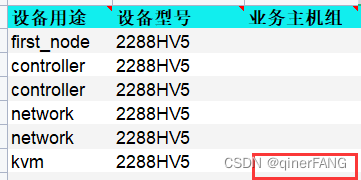

网络逻辑主机组和设备型号不一致

在这里插入图片描述

在这里插入图片描述

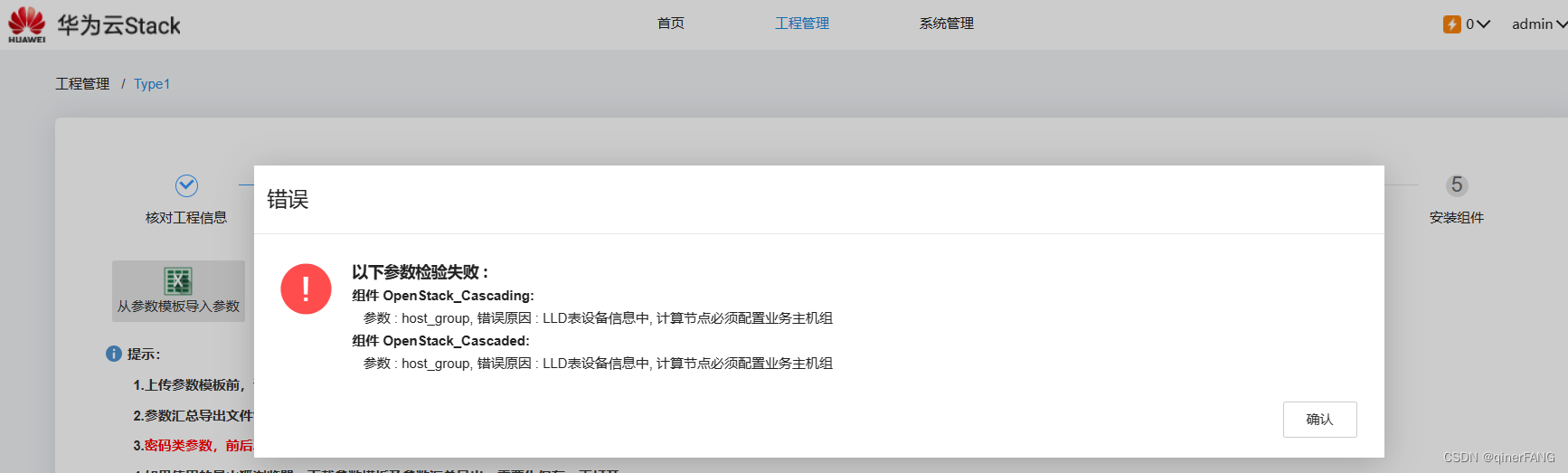

不配置业务主机组，会报错

在这里插入图片描述

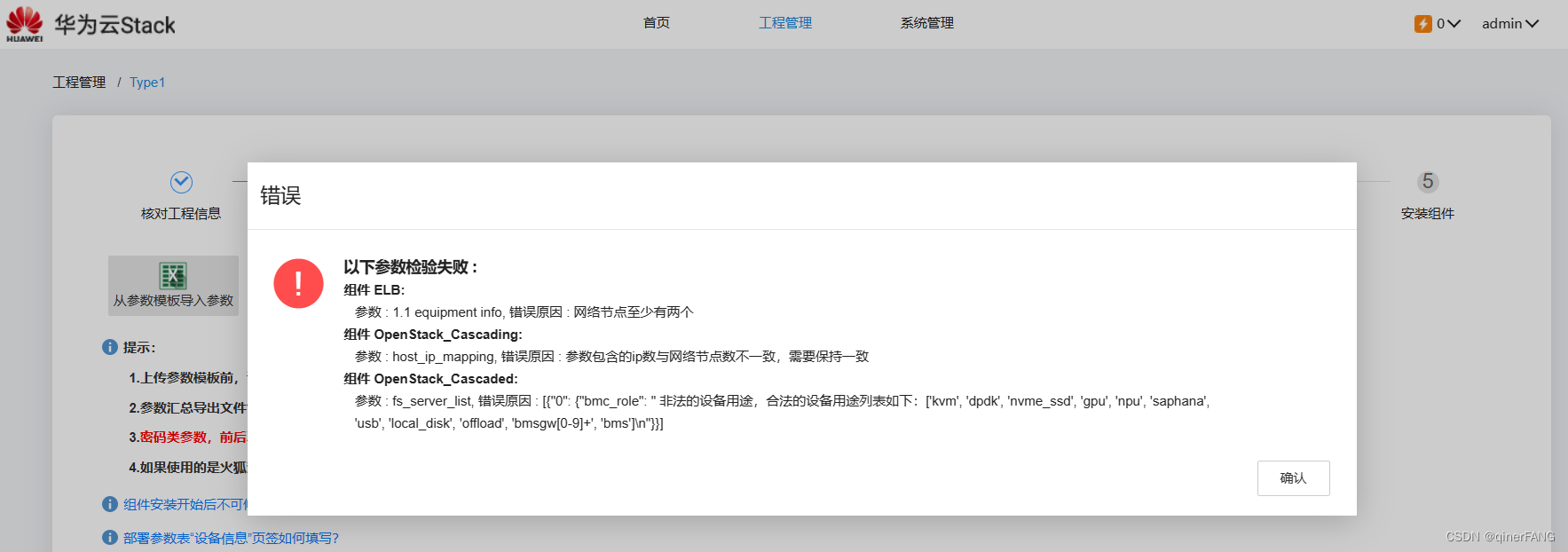

配置错误的网络逻辑主机组，会报错，网络节点至少有两个

在这里插入图片描述

在这里插入图片描述

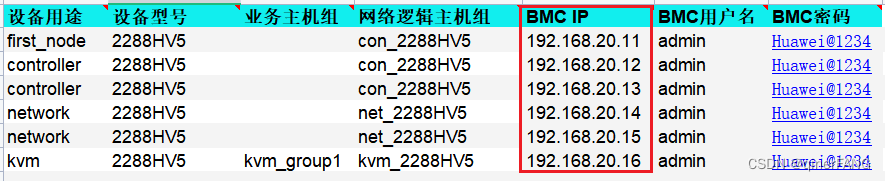

BMC IP配置错误，上传没有报错

在这里插入图片描述

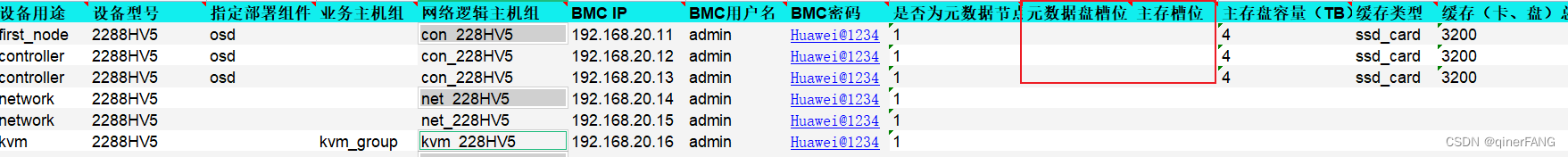

源数据盘槽位，主存槽位不写，报错“主存槽位不能为空”

在这里插入图片描述

源数据盘槽位，主存槽位配置错误，主存槽位不得包含元数据盘槽位

在这里插入图片描述

在这里插入图片描述

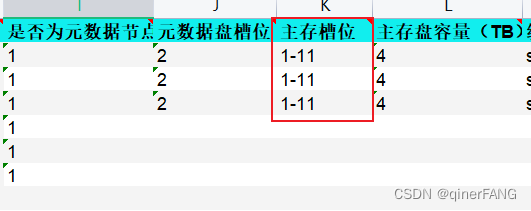

源数据盘槽位，主存槽位配置错误，但是只要“主存槽位不包含元数据盘槽位”，就可以上传成功

在这里插入图片描述

LLD表–1.2 基本参数

复制的网络地址忘记修改，会报错

在这里插入图片描述

在这里插入图片描述

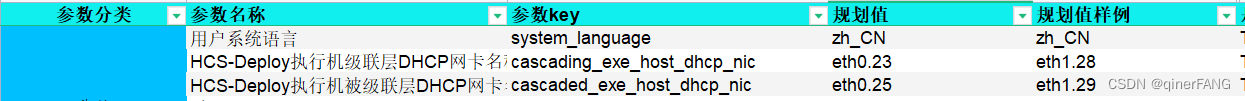

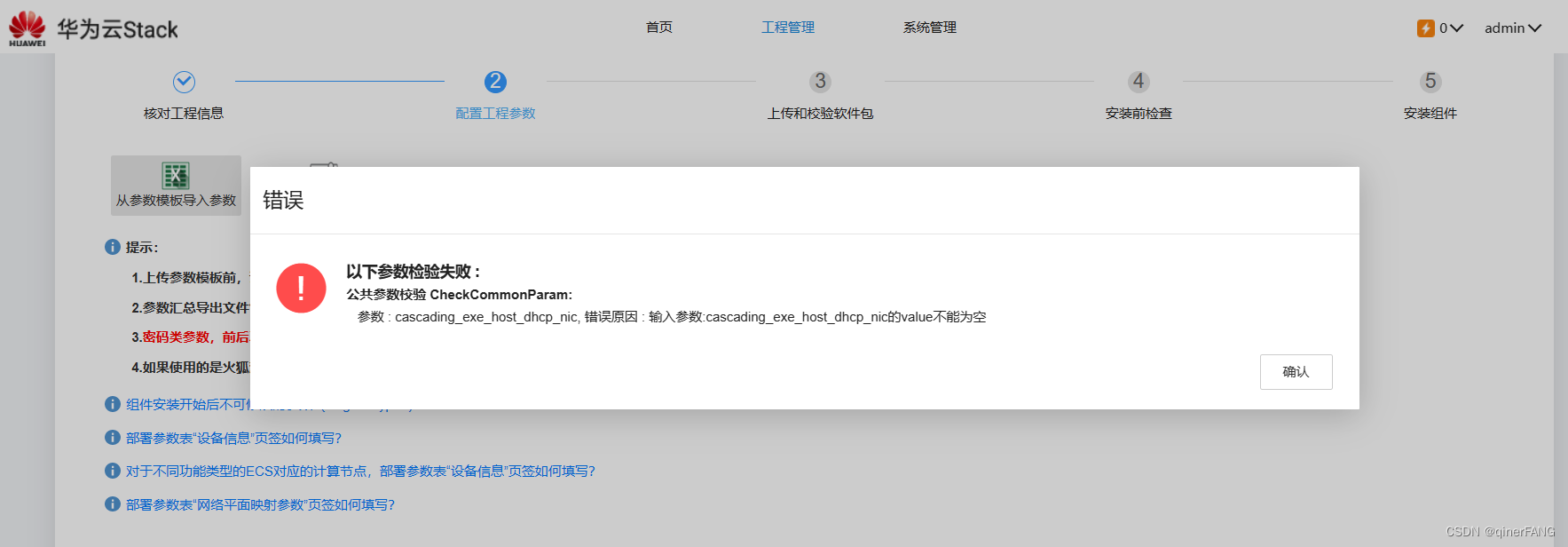

不配置HCS-Deploy执行机级联层DHCP网卡名称，会报错

在这里插入图片描述

在这里插入图片描述

配置错误的HCS-Deploy执行机级联层DHCP网卡名称，会报错

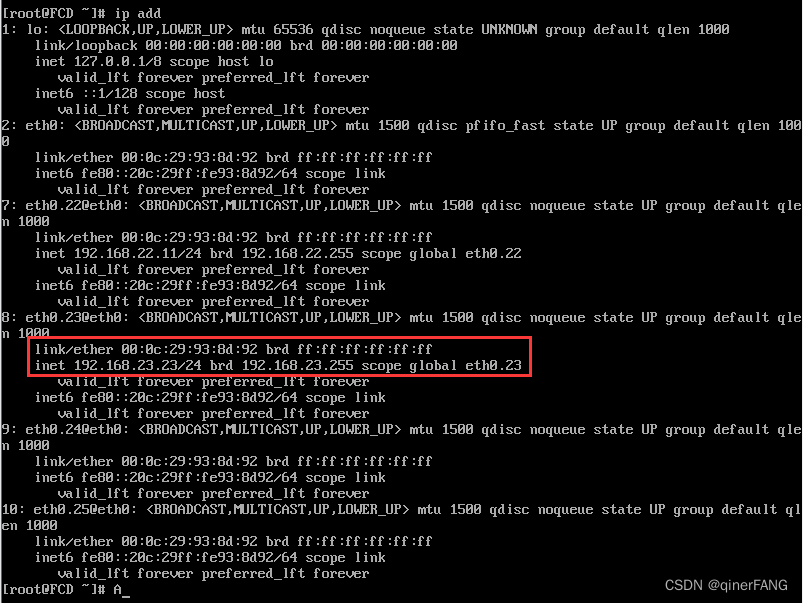

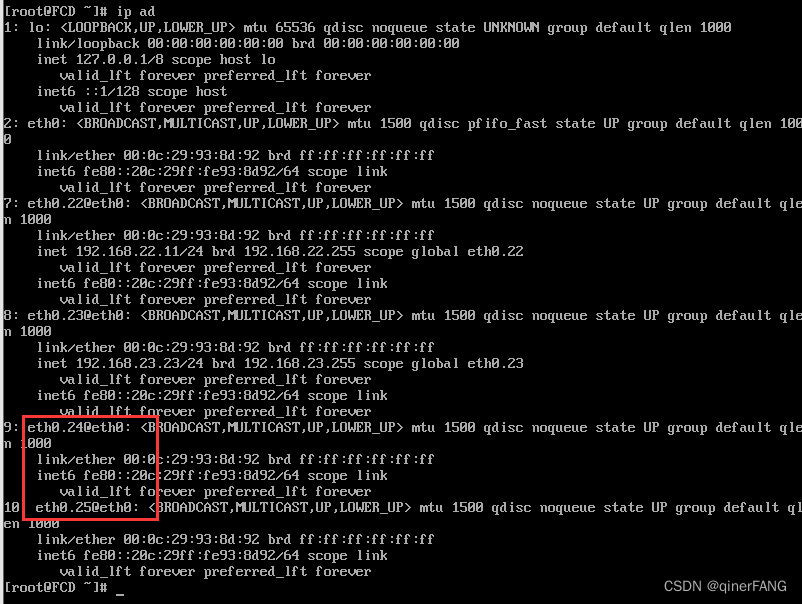

FCD的IP地址配置如下：其他接口都划分了地址，只有eth24,25可分配
在这里插入图片描述

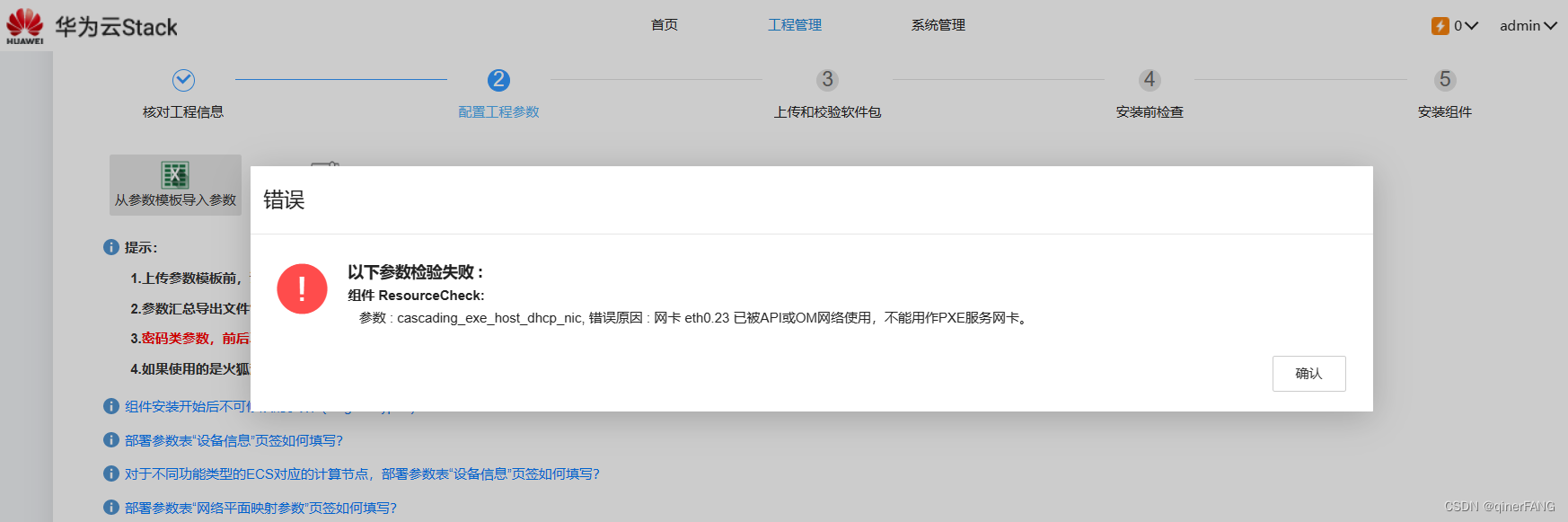

例1：HCS-Deploy执行机级联层DHCP网卡名称eth0.23，会报错“网卡eth0.23已被API或OM网络使用”

在这里插入图片描述

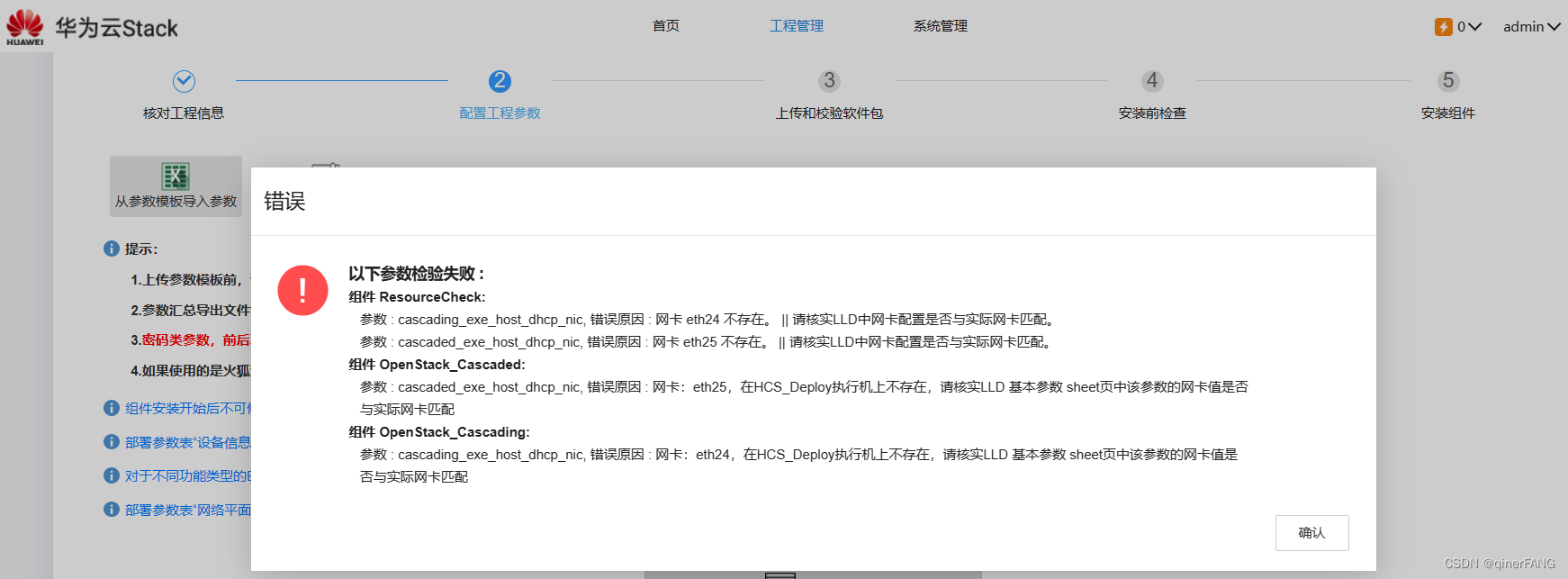

例2：eth0.24和0.25写错成eth24和eth25，报错“网卡不存在”

在这里插入图片描述

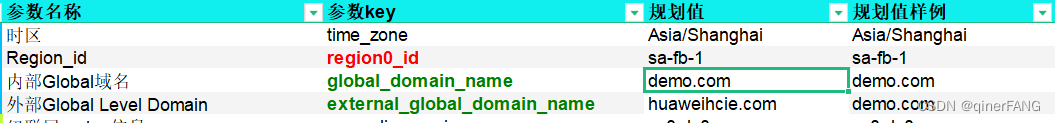

域名配置错误，没有报错

在这里插入图片描述
没有报错，上传成功

内大网vlan配置错误，没有报错

注意：级联External_Relay_Network内大网（内大网作用：用于管理虚拟机和业务虚拟机之间通讯），使用网段为10.64.0.0/10，DMZ-Tenant，被级联External_Relay_Network，Network_Gateway_Out，ELB_Down四个网都需要在内大网的网段中划分，所以上述五个网络，是不能使用题目提供的vlan20-33的（因为vlan20-33都定义为192.168.xx.xx/24）。

配置为vlan30-33，会怎么样

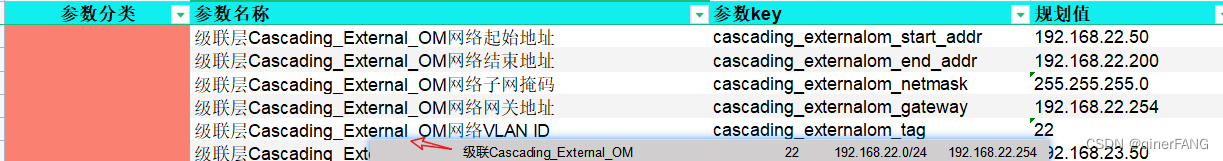

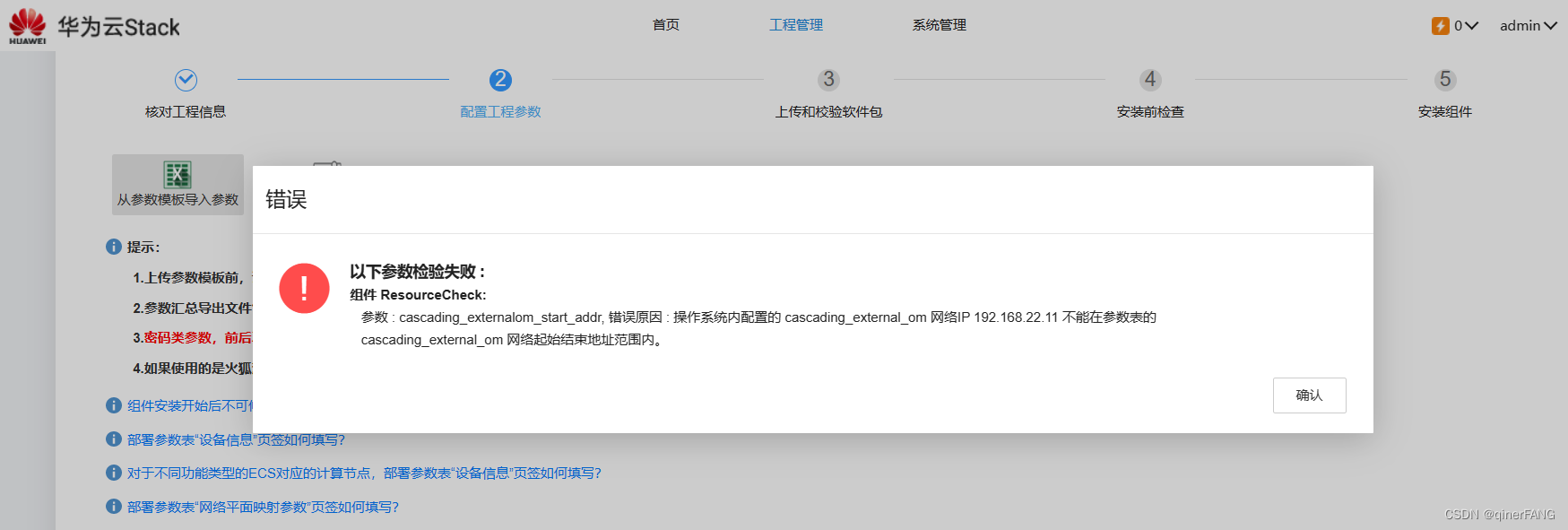

start_addr到end_addr包含到FCD的地址，会报错

External OM和API的网段地址，FCD有使用到，所以在划分start_addr到end_addr时，不能包含到
在这里插入图片描述

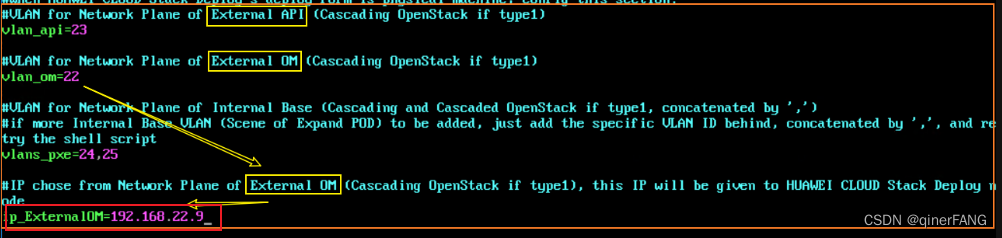

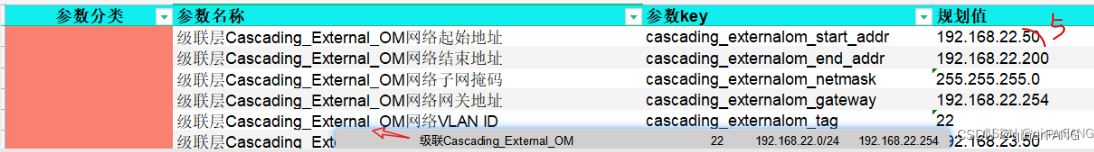

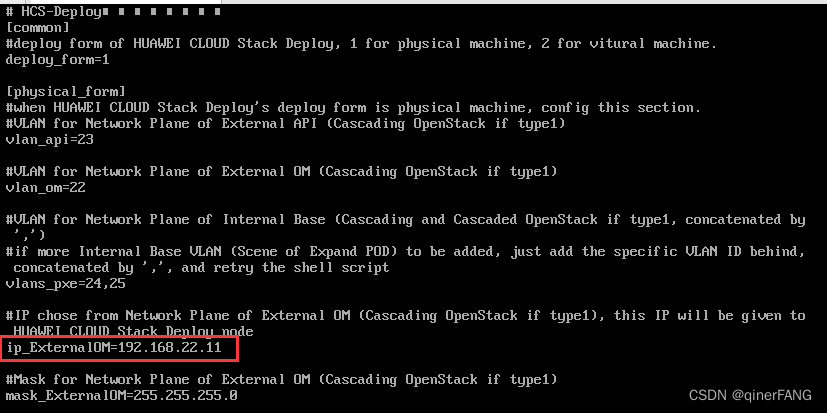

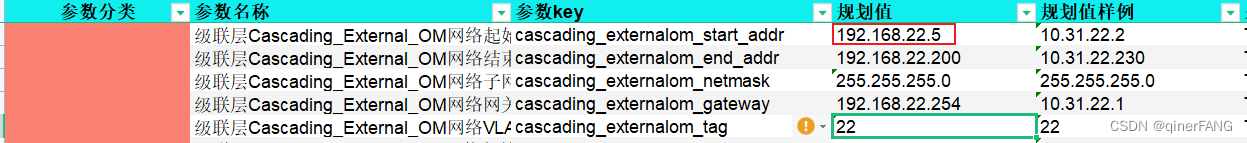

192.168.22.50-200也是为了不包含到FCD配置的地址，比如192.168.22.9
在这里插入图片描述

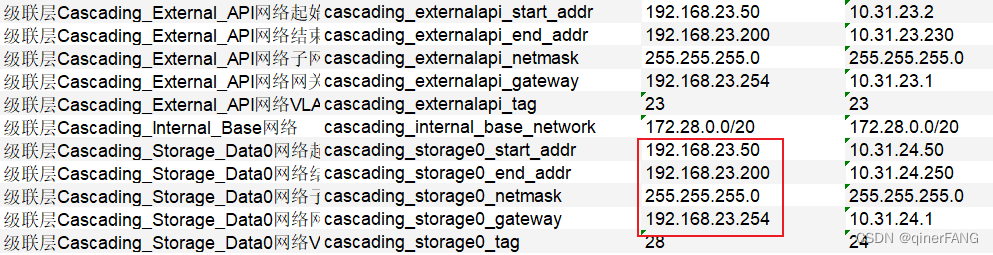

同理，192.168.23.50-200也不能包含到FCD的eth0.23的192.168.23.234
在这里插入图片描述

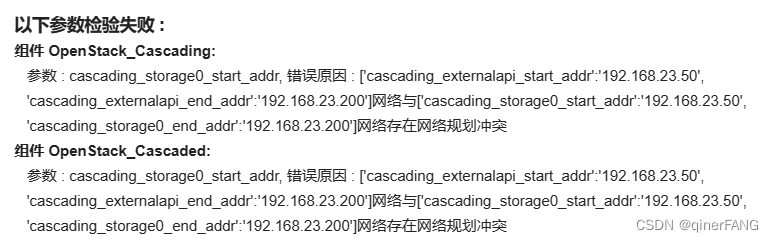

现在尝试包含到，
在这里插入图片描述

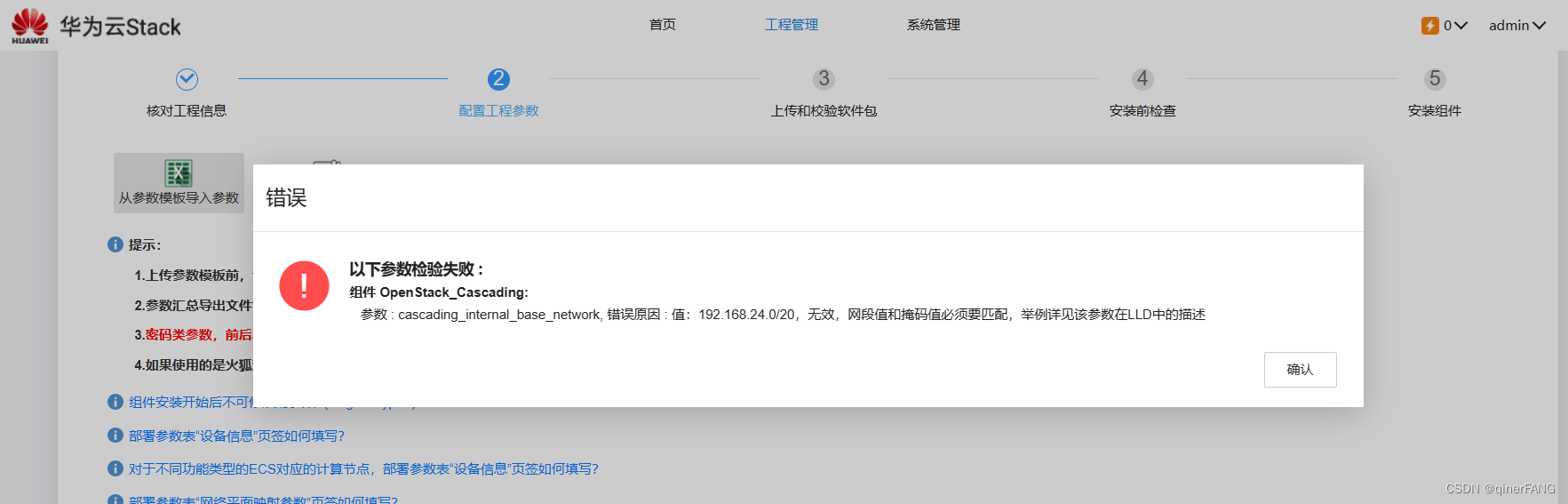

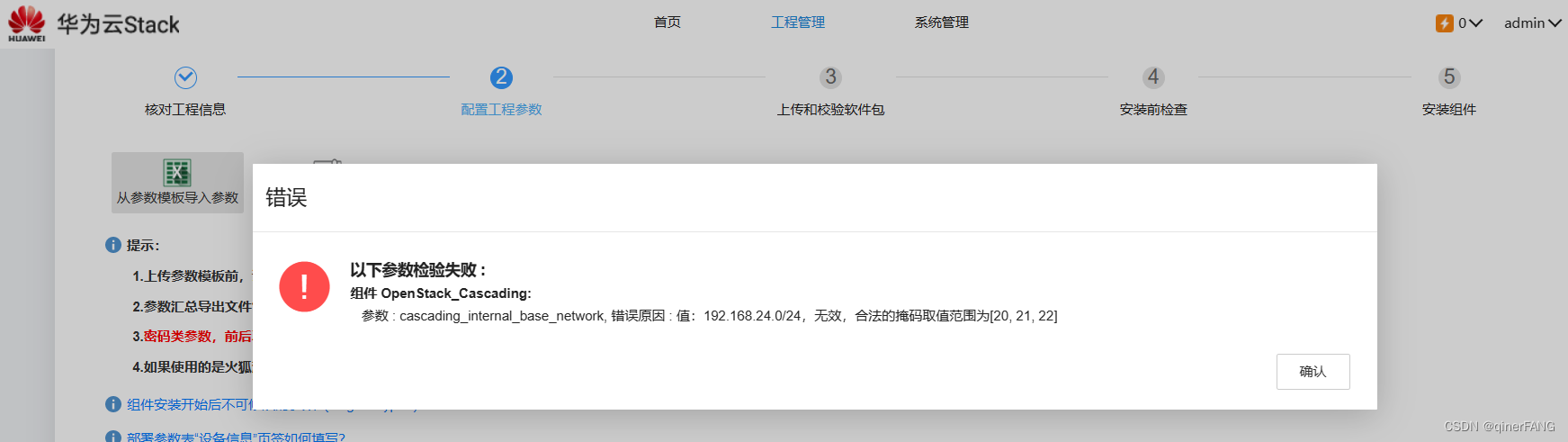

级联层Cascading_Internal_Base网络cascading_internal_base_network写错成192.168.24.0/20/24，会报错

在这里插入图片描述

但是配置为192.168.0.0/20，LLD表可以上传成功

被级联层Cascaded_Internal_Base网络cascading_internal_base_network不复制规划值可以吗

在这里插入图片描述

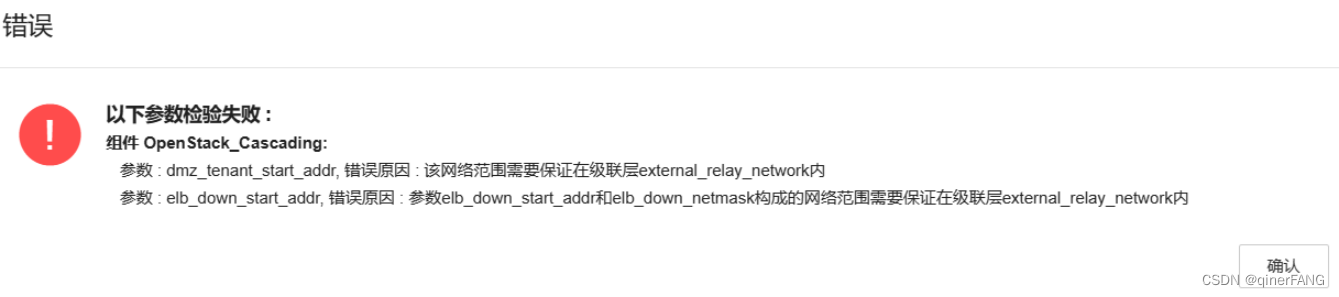

dmz_tenant_start_addr，错误原因：该网络范围需要保证在级联层external_relay_network内

因为39的网络规划错误，题目提供的是21-33用192，其他都用默认规划值
在这里插入图片描述

在这里插入图片描述

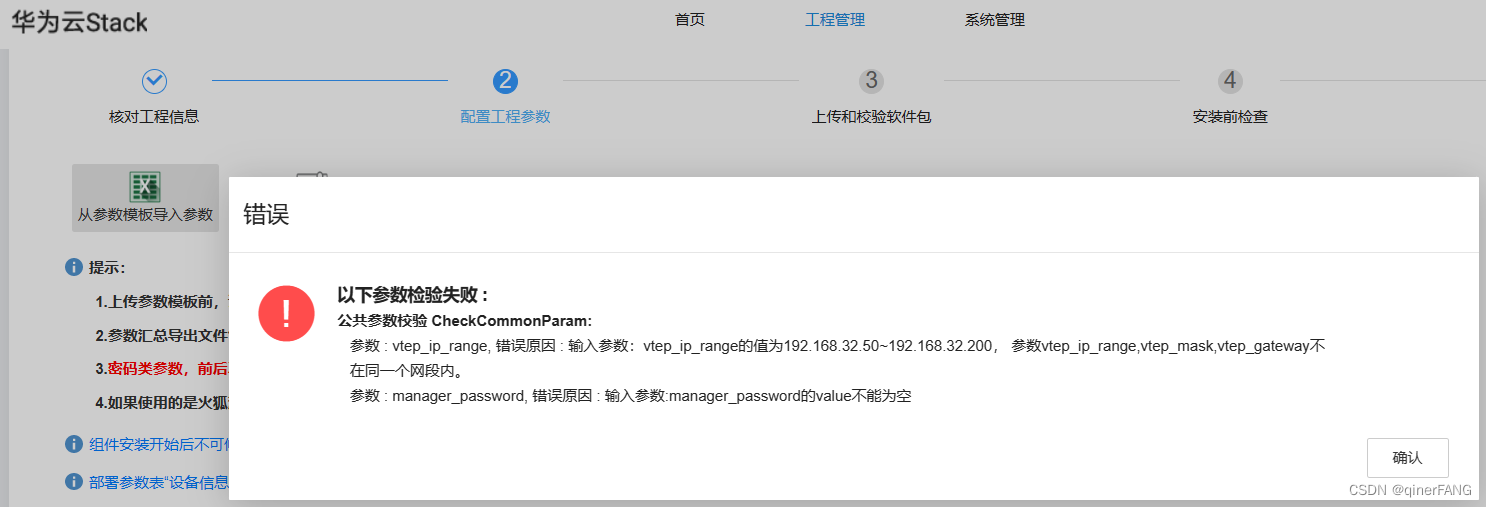

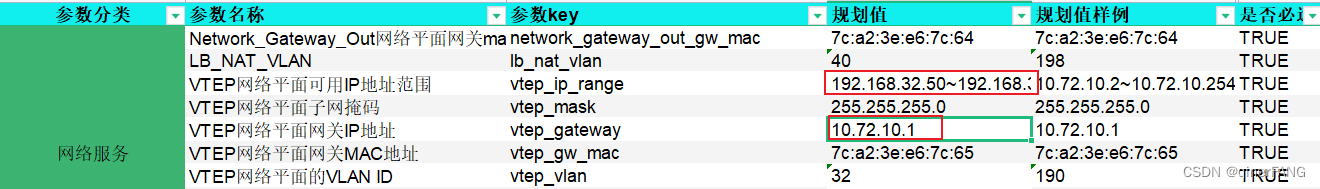

VTEP的IP地址与网关配置不同网段，会报错

在这里插入图片描述

存储——管理存储REST URL填错为物理阵列地址

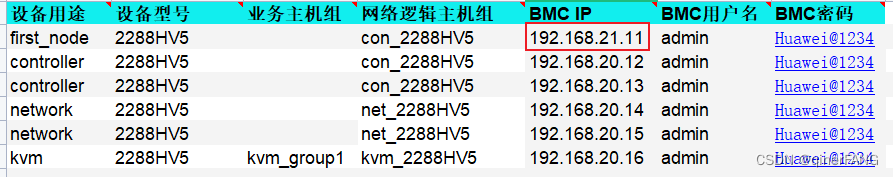

存储——管理存储REST URL填错为1.1 BMC IP，如192.168.20.11

REST URL使用的地址不能用1.1的BMC IP地址冲突
在这里插入图片描述

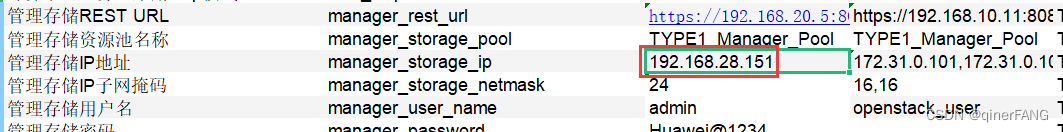

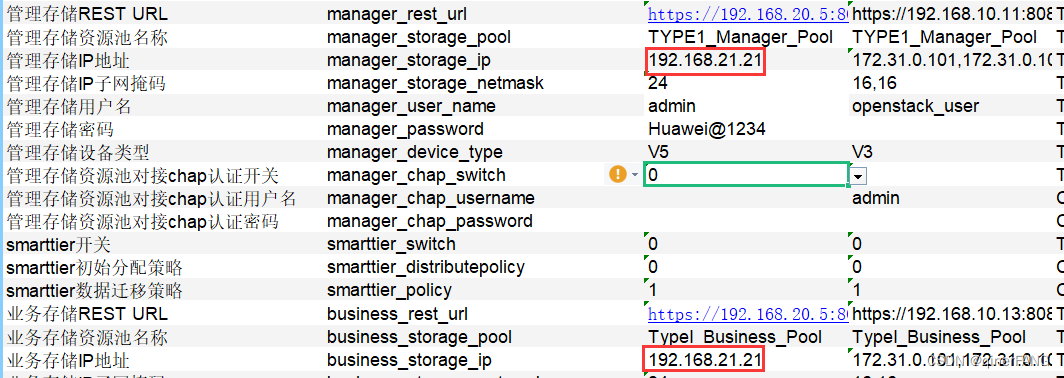

存储——管理存储IP地址跟业务存储IP地址配置一样，没有报错

在这里插入图片描述

存储——管理存储地址是指级联层Cascading_Storage_Data0的同网段地址，是虚拟机存储数据流所使用的，即阵列的业务口，如下图红框，所以管理存储地址配置为192.168.28.25【不是Cascading_Storage_Data0地址池192.168.28.50-192.168.28.200都可以】，没有报错

在这里插入图片描述
但是可以上传成功

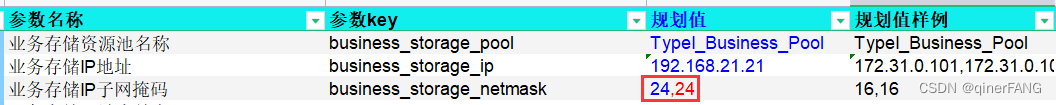

存储——子网掩码配置成24,24，答案是只有一个24，会报错“存储IP子网掩码个数不正确”，之所以样例是24,24，是因为上面的IP是配置了两个

在这里插入图片描述

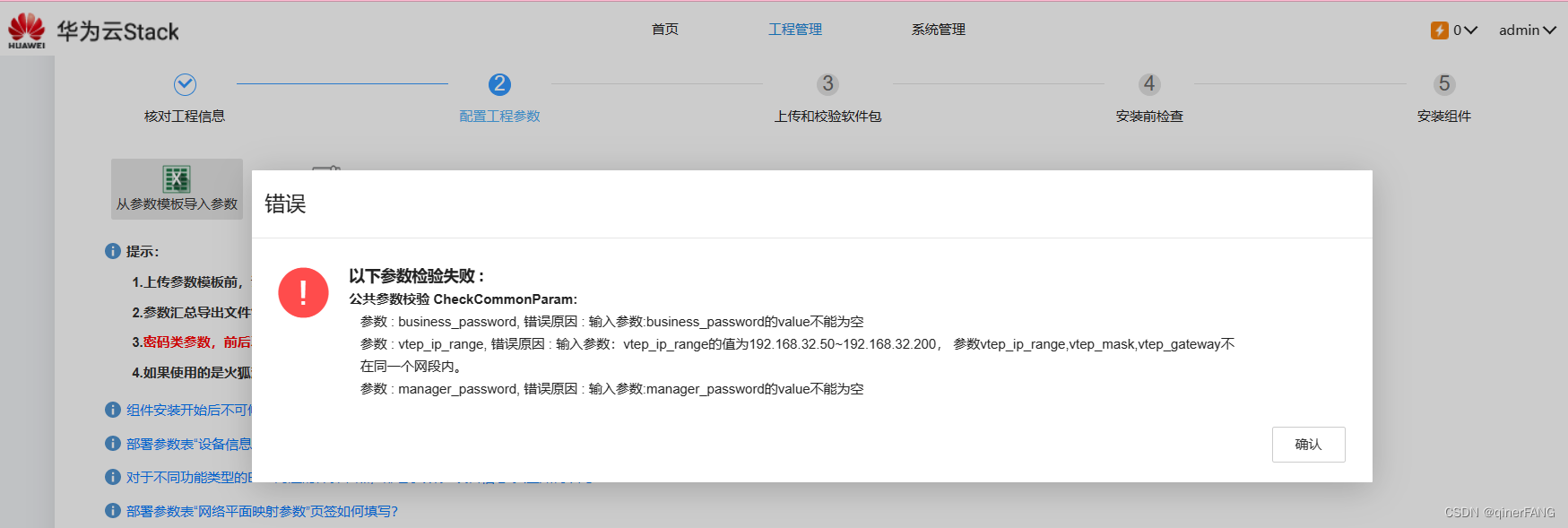

存储——业务存储用户名配置了admin，但是业务存储密码没有配置，会报错“business_password的value不能为空”

在这里插入图片描述

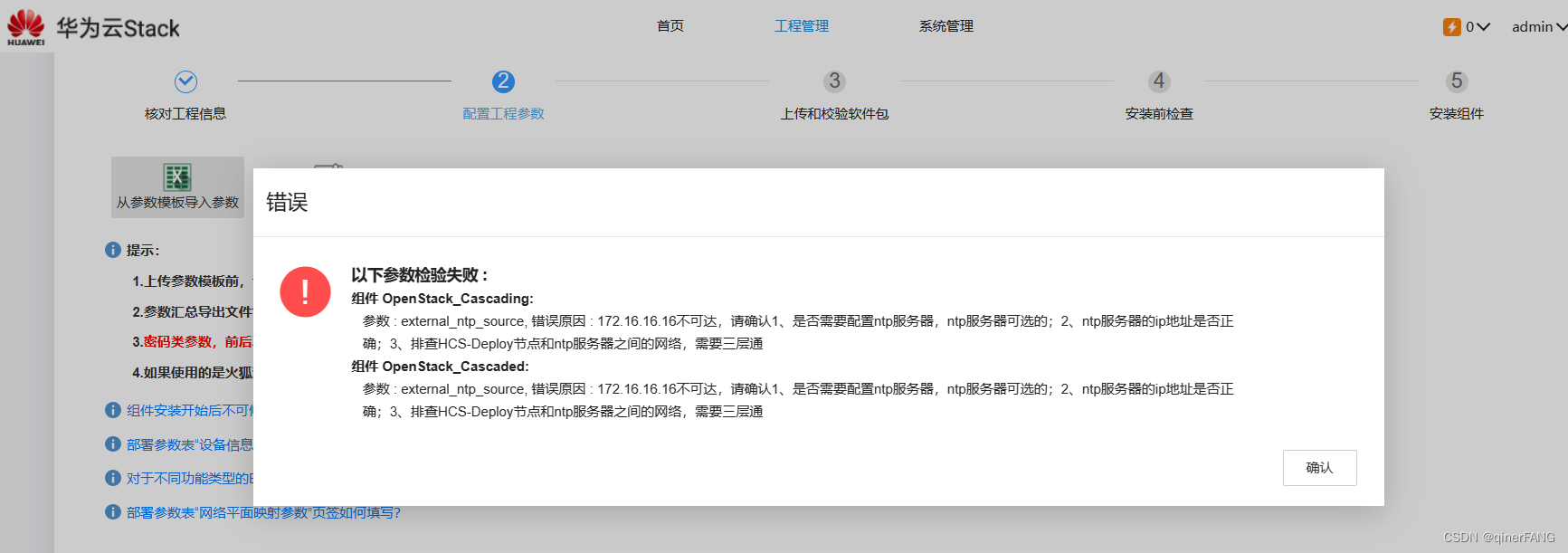

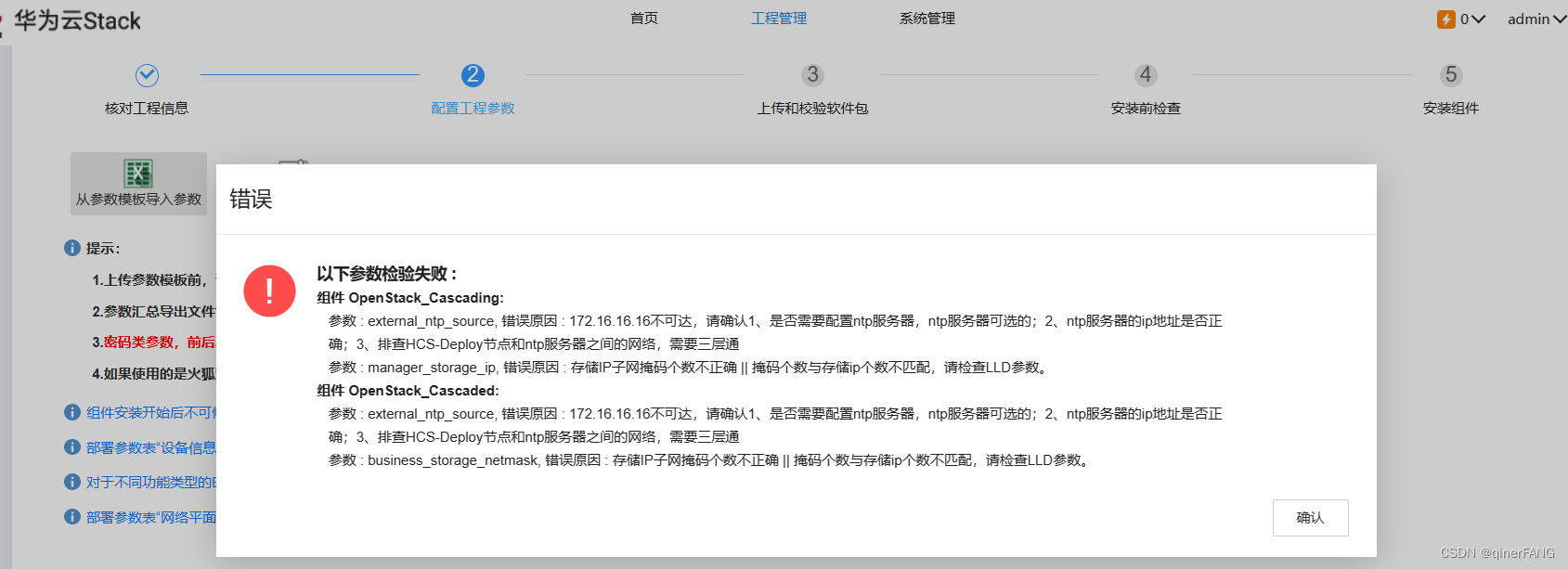

NTP——错误复制了样例值到NTP的规划值中，会报错“172.16.16.16不可达”，因为考试环境并没有该IP的NTP服务，所以不要直接复制，不填写即可

在这里插入图片描述

在这里插入图片描述

LLD表–1.3.网络平面映射参数

管理节点con不配置存储平面，没报错

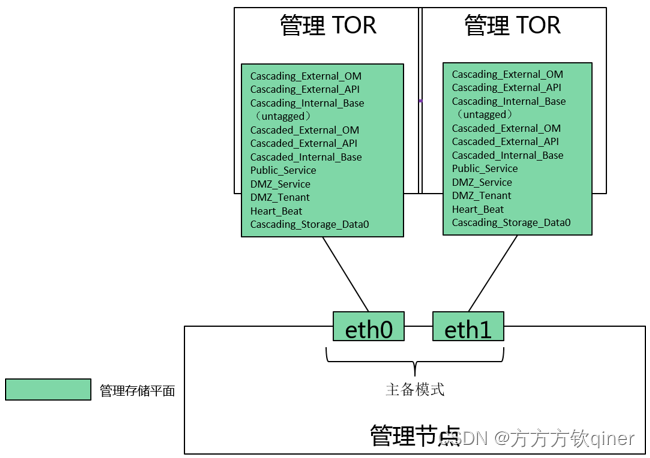

右下图可知，con管理节点只需要两个接口对接管理平面，感觉不配置存储平面也没问题的
在这里插入图片描述

不影响文件上传
