用liberate生成lib

前言：数模混合芯片中，模拟部分往往被封装成一个大的ANALOG_TOP再给数字集成，数字部分需要对应的lib来跑后面的flow。问了很多做模拟的同事和朋友，似乎只有做对外模拟IP交付的人才会生成lib，对内交付时，要么频率低，不用lib，直接当异步处理，要么就数字自己来搞lib。那么这次也只能硬着头皮自己来了。

liberate中的各种命令选项相当多，搞懂还是挺花时间的，这次因为模拟内部只有vendor提供的ADC（已有现成的lib，无完整gds）和其他一些timing不敏感的功能和接口，所以我的策略就是把liberate当作一个大型脚本，生成一个只提供接口信息的lib，然后再写脚本将ADC的详细timing信息和接口信息merge到一起。当然，ANALOG_TOP封装ADC后，接口连线肯定有所增加，delay也会有所增加，这部分就只能忽略了，如果有朋友知道怎么把这部分延迟加到lib中，还希望不吝赐教啊~~

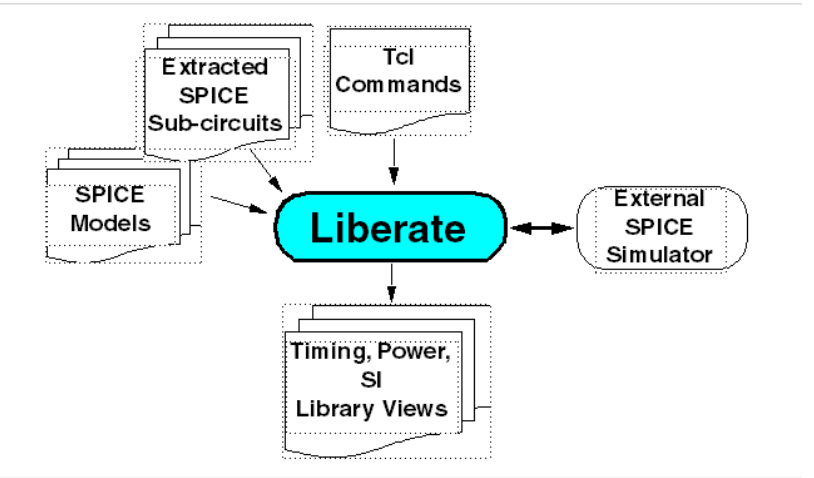

对着liberate referance manual开始研究：

1、运行liberate，用以下两句命令，用已有lib生成一个template。没有template也没事，自己写也行。

read_library existing.lib

write_template -use_lu_table_name liberate_templates

template内主要是define_template,define_cell等。我这里重点改define_cell的input、output这些，因为整个ANALOG_TOP是被作为一个cell来看的。

2、read_spice

准备好analog netlist和device model，read_spice{netlist model}。model选定TT、SS、FF，但是这里不能用$定义变量，不知道为什么。

3、set_operating_condition -voltage 1.21 -temp -40

根据PVT选择。

4、source template

5、char_library -io

开始特征化，这才是重点，会调用SPICE simulator，我这边用的时Spectre

不加-io选项时，工具会报一个error，意思里面全要计算，太多了，达到计算上限，建议加-io选项，只关心IO。就试了试，可以顺利跑完。

6、write_library new.lib

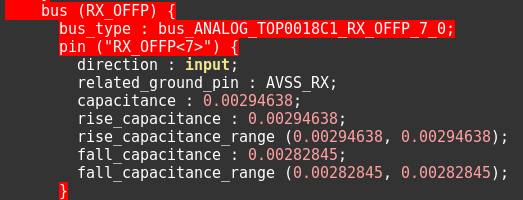

接口齐全，lib需要的header、bus type、template、接口pin上的cap都有，就是不会再有timing(){...}了，不过也够了。

7、依照上面的流程把需要的corner都来run一遍

8、写脚本将ADC.lib 写入new.lib

往往ADC的pin和ANALOG_TOP中的pin name不一致了，需要修改。related_pin也要特别注意，name变了要修改，直接影响STA。

9、用library compiler生成db

lc_shell>read_lib new.lib

lc_shell>write_lib -o new.db library_name

10、最后打开PrimeTime看看

netlist link db的过程会检查二者接口是否一一对应

然后report_timing看看ADC相关路径是否都能报出来，报的对不对，clk是不是预期的，以确认ADC merge的正确性
