SPEF和SDF的区别及使用

1、SPEF和SDF的区别

SPEF描述的是net的RC寄生参数，由StarRC提取；而SDF描述的是cell+net的延迟信息（有时可能不包含net），除此之外，SDF还包含了timing check。注意注意，延迟信息本身就包含了SDC信息，原因是延迟计算涉及到路径选择，最简单的比如数据遇到MUX选I0还是I1走，lib中给出的delay都不一样。在PT中读入SPEF报timing比读入SDF报timing慢得多；后仿也只能用SDF。

如果SPEF是原料，那么SDF就是一个精加工的产品，只是有时候可以缺少SPEF的原料。什么情况下SDF会缺少SPEF呢？比如DC时没有位置信息，net delay用WLM来估算，那么此时生成的SDF只包含cell delay，这时SDF中不会出现“INTERCONNECT“。

2、PT signoff

如上所述，PT的原始数据肯定是netlist+spef+sdc+lib，到signoff阶段要PT计算结果为准。需要注意的是这里的sdc除了前端提供的sdc外，还要加上dft的sdc，另外，pr阶段innovus会对generate clock做clone，左移也需要create_generate_clock重新定义这些clone clock，sdc还需要加入这部分，所以总的sdc来自FE+DFT+PR。

SDF由PT 4类原始数据输出，只用于做后仿。如果后仿有问题，查看STA，也最好用SPEF来看，一般后端会随SDF提供PT session。

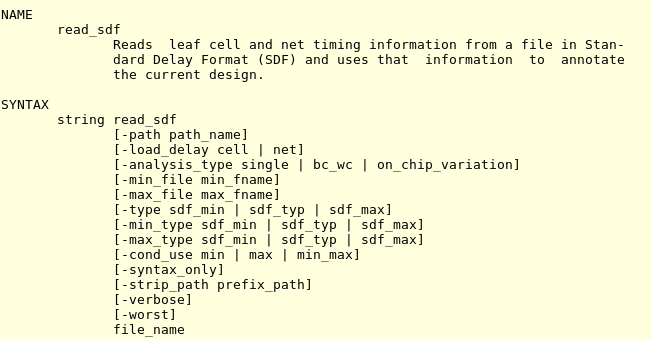

3、read_sdf选项
