推个公式 | 三相永磁同步电机静止坐标系下电压方程推导

最近在看扩展反电动势相关内容,以下这篇文章推导了扩展反电动势下电压方程。我来推导一个前序没用的公式。。之前看文章发现,很多人对平均电感和差分电感也存疑,本文对其进行了详细推导放在结尾。

坐标变换的艺术—PMSM(两相)静止轴系的扩展反电势公式推导_pmsm静止坐标系电机方程推导-优快云博客


一、引言

在表贴式电机下,电机的直轴电感与交轴电感相等,因此从旋转坐标系变换到静止坐标系时,只有主对角线上包含元素。但在凸极式电机下,仍采用原变换会导致:1. 非对角线上有元素;2. 出现二倍角量。这些不便于后续的角度估算。

来推导一下看看为什么不方便运算。

二、旋转坐标系到静止坐标系——电压方程推导

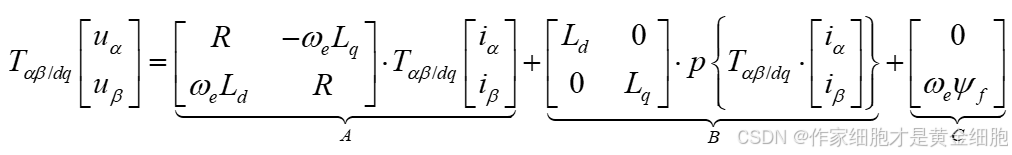

1、首先,将旋转坐标系下的电压方程重写为,Park变换×静止坐标系下电压、电流的形式:

(这里要注意的是,把微分算子p移到后面,即对变换矩阵和变量求微分,因为现在电感矩阵中不包含变量)

对上述左乘一个park逆矩阵,以下记录对A、B、C三个部分的详细推导过程:

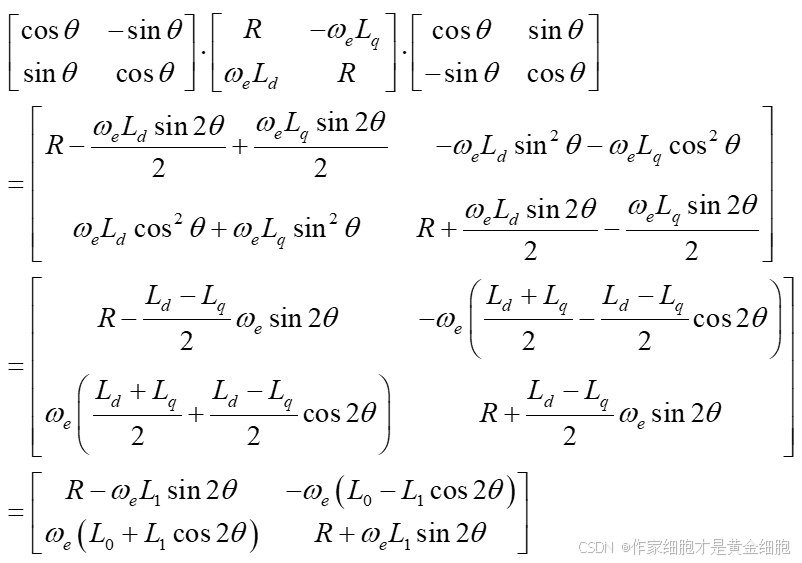

A:

B:

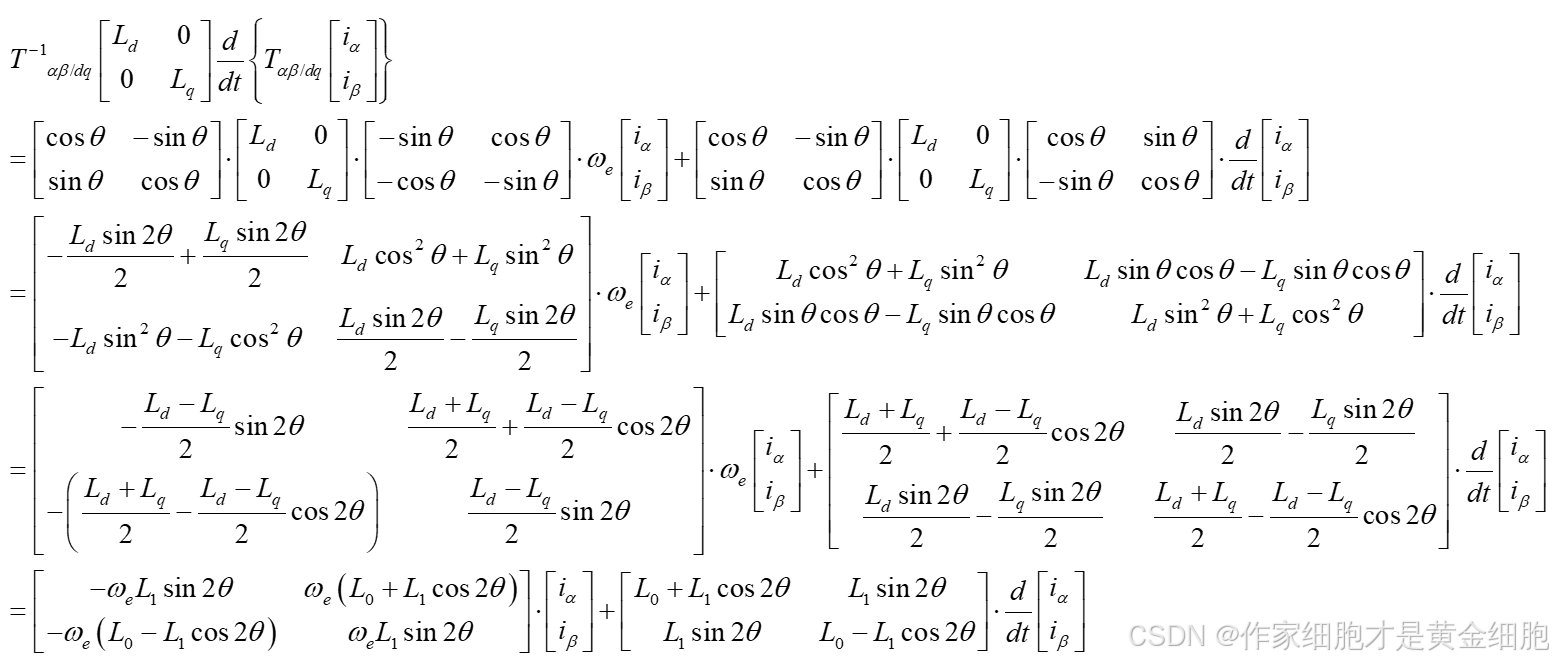

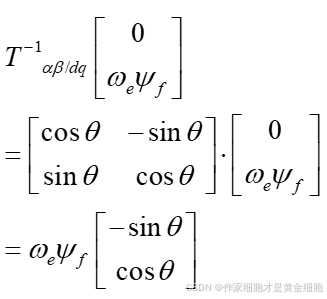

C:

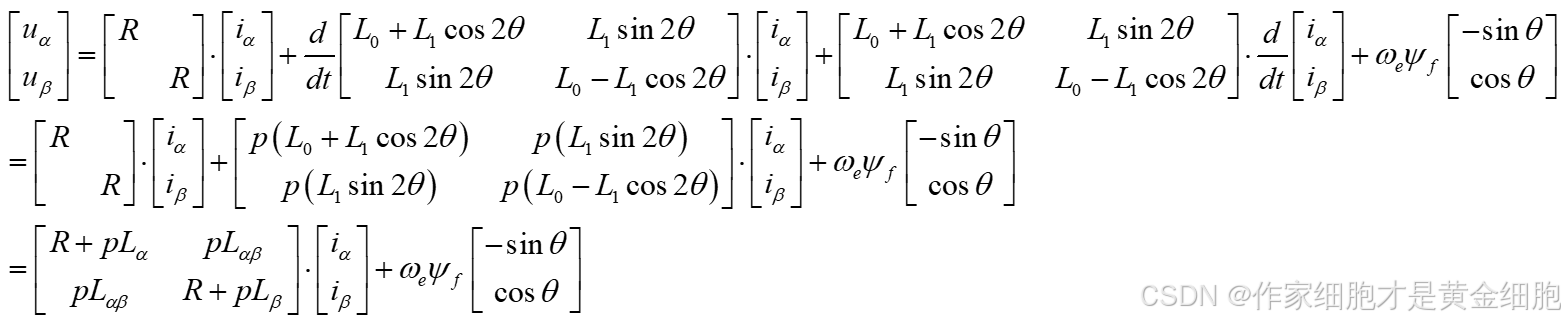

2、然后,把A、B、C 三项相加,可以得到:

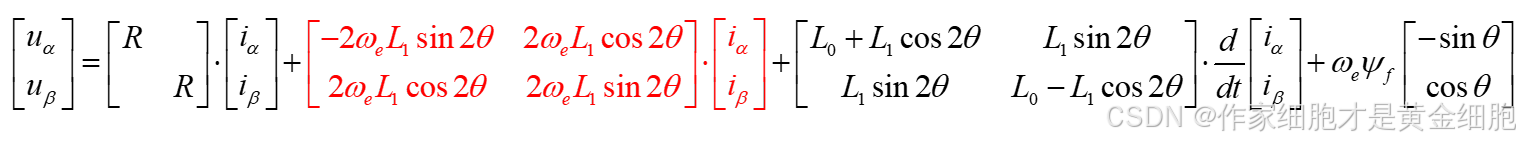

 分析注意此时p这个求导因子不能直接放到前面,因为前面矩阵内含有变量了。如果想把微分算子拿到前面需要用分步求导法,整理后可得:

 (参考文献中提及:如果仅对某个变量求导,则采用 · 在变量上方标注,本文采用 \frac{d}{dt};如果写做“p”,则对后面所有变量均求导)

其中,

L_{0}为平均电感,L_{1}为差分电感)

结论:推导出来就和最终结果一样啦~


参考文献:

Zhiqian Chen, M. Tomita, S. Doki and S. Okuma, "An extended electromotive force model for sensorless control of interior permanent-magnet synchronous motors," in IEEE Transactions on Industrial Electronics, vol. 50, no. 2, pp. 288-295, April 2003, doi: 10.1109/TIE.2003.809391.


如果此篇文章对您有帮助,记得评论告诉我(●'◡'●),您的点赞和收藏是对写作者最大的鼓励!
