Gazebo-Ros搭建小车和场景并运行slam算法进行建图2–搭建场境（world）

1.打开 gazebo，创建模型

$ gazebo

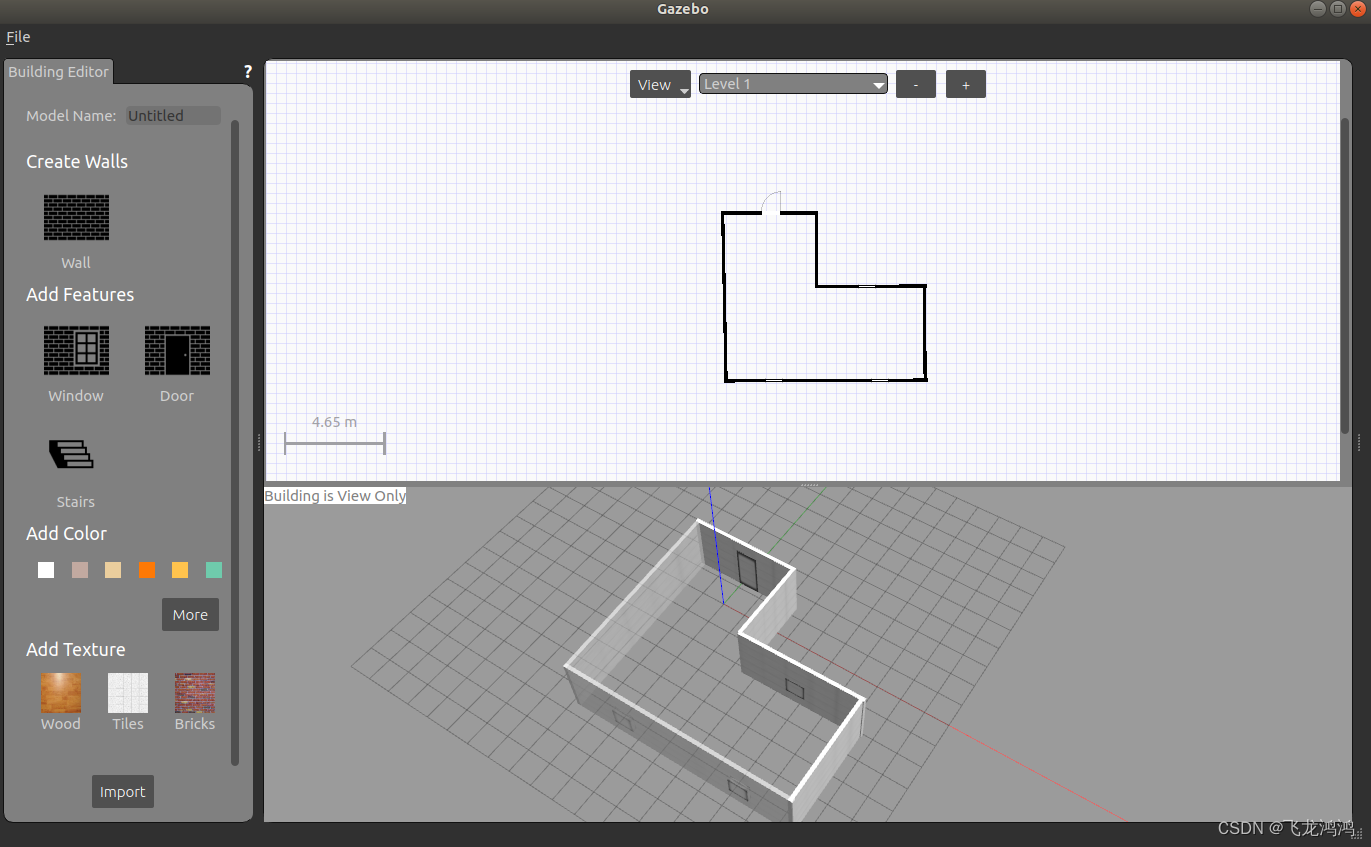

然后选项卡依次选择 Edit -> Building Editor

打开如下界面，自己通过左边的模块搭建围墙，设置门窗，示例如下：
(若添加门窗后软件崩溃，升级gazebo为版本11即可解决)

在这里插入图片描述

然后保存:命名test_model

然后Exit Building Editor

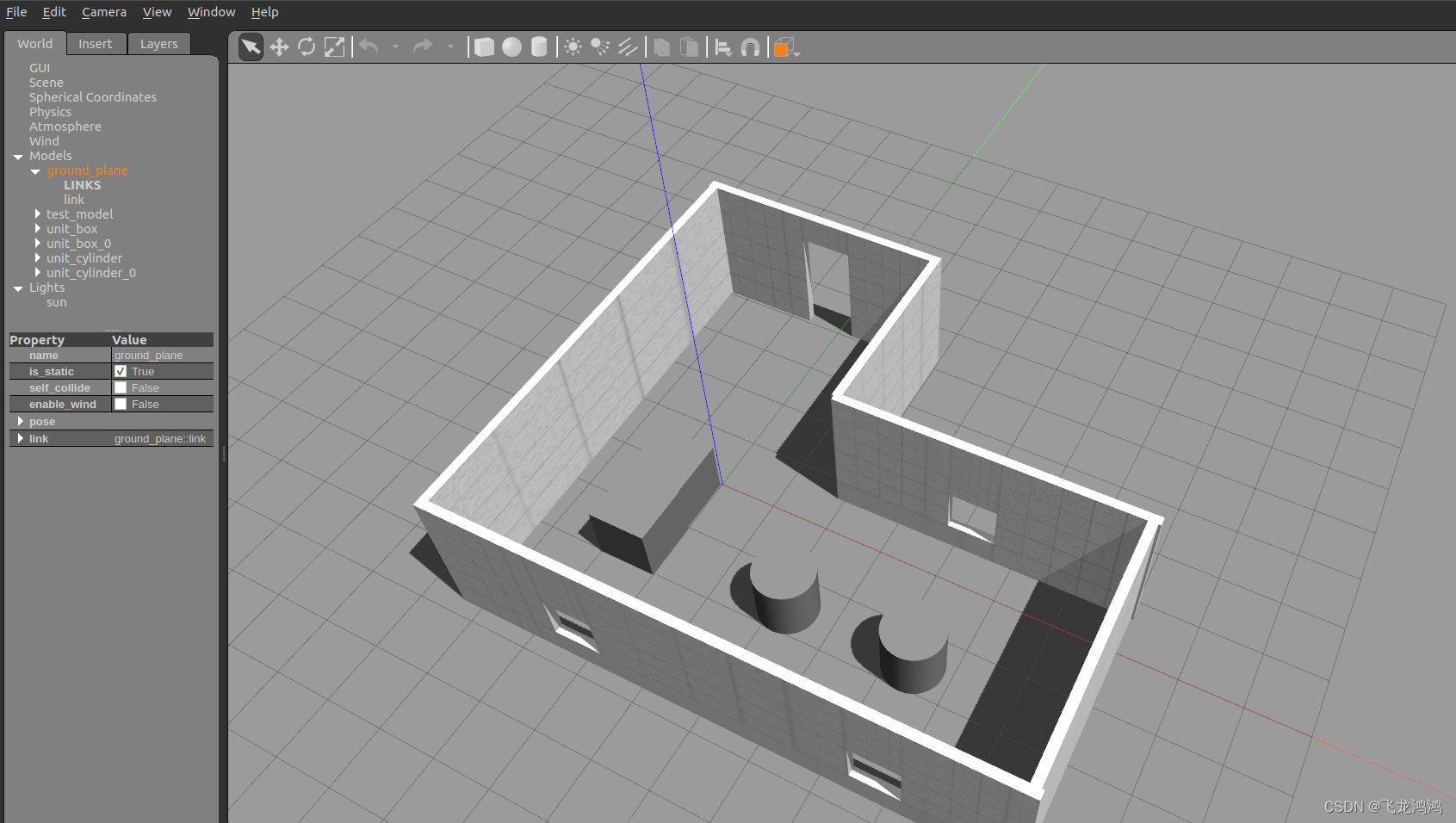

2.添加不同的物件，丰富场景

这里只放几个简单的几何体，实际场景模型可以下载官方模型包

在这里插入图片描述

然后File -> save 命名为test.world，路径要记住在哪

这里在文章1创建的功能包myrobot_description下创建文件夹world后,保存路径选择~/Documents/test_ws/src/myrobot_description/world

$ cd ~/Documents/test_ws/src/myrobot_description

$ mkdir world
