华秋DFM检查PCB设计缺陷、一键导出Gerber、BOM、坐标文件、交互式焊接文件

原创 已于 2025-12-04 14:18:04 修改 · 606 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#华秋DFM #gerber #bom #坐标文件

于 2025-08-31 21:39:55 首次发布

打开*.PcbDoc文件
在这里插入图片描述
一键导出Gerber、BOM、坐标文件
在这里插入图片描述
省去在Altium Designer(Altium_Designer的使用)中一步一步导出Gerber，比较繁琐，还容易出错，导过的都懂。

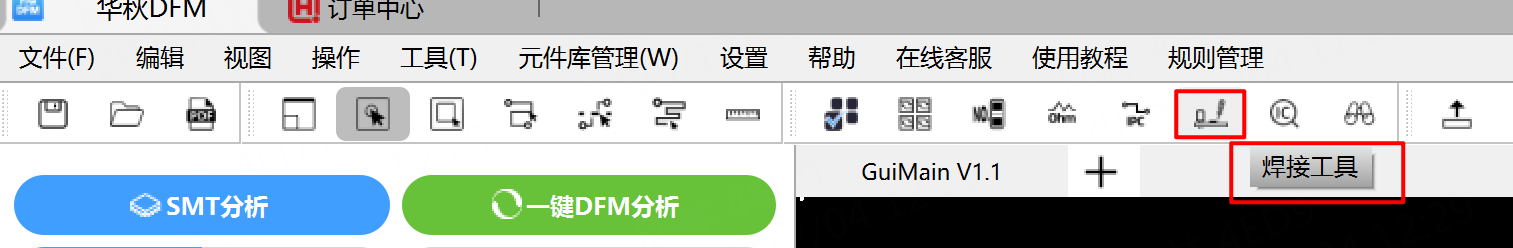

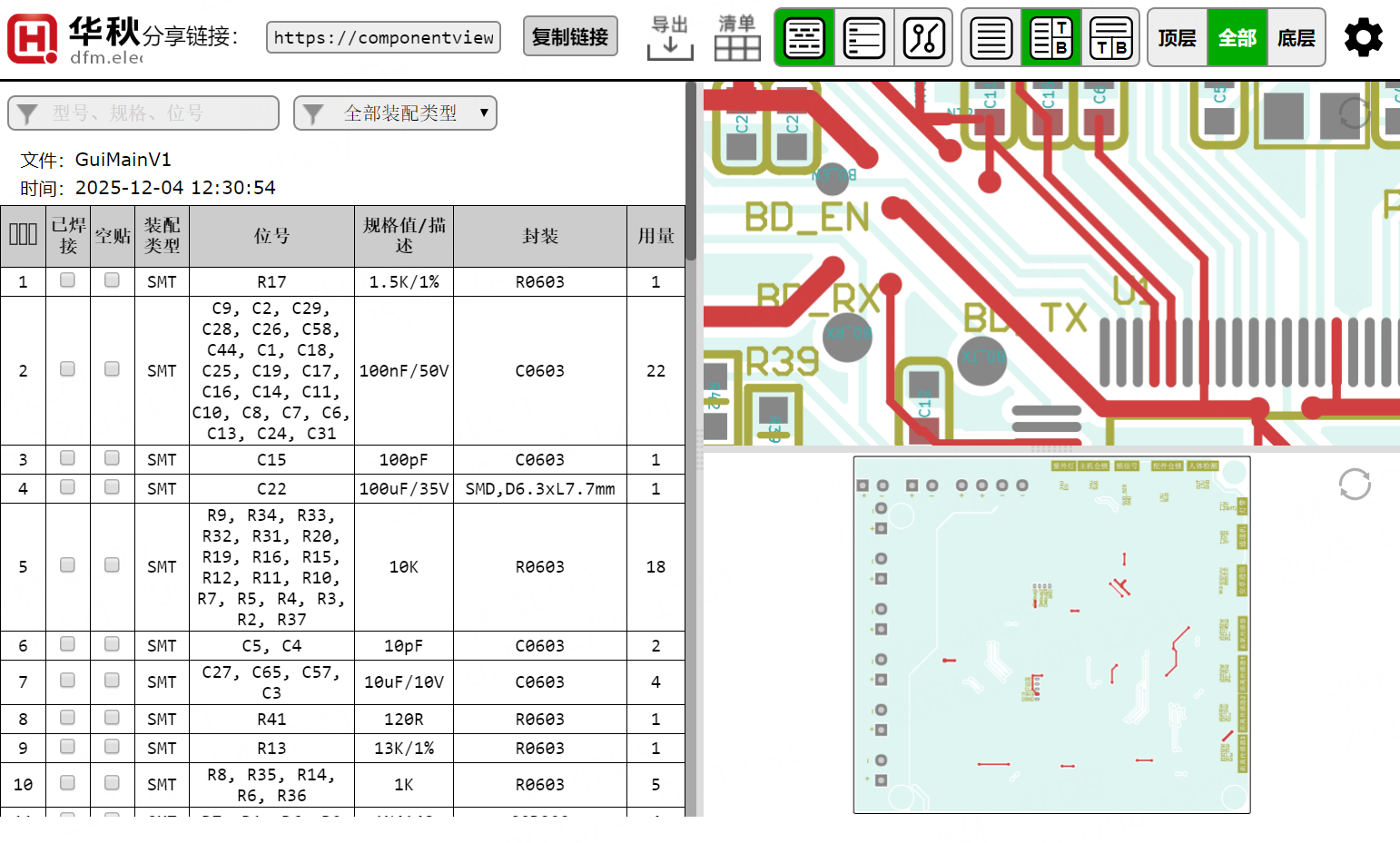

使用焊接工具，可以导出PCB的交互式焊接文件，可以直接在文件上查看走线。
在这里插入图片描述
在这里插入图片描述

AD20 PCB导出Gerber、拼板，华秋DFM一键拼板，同理支持其他PCB EDA软件的Gerber导入与拼板
