本文介绍了使用WireShark解析以太网诊断DoIP数据的方法。先介绍了WireShark是网络封包分析软件，接着说明如何在其中添加诊断数据的源地址和目标地址列信息，还阐述了过滤诊断数据的方式，最后讲解了依据DoIP（ISO 13400）协议格式解析诊断数据。

0 WireShark简介

WireShark是一个网络封包分析软件，尽可能显示出最为详细的网络封包资料。WireShark抓包保存在pcap文件中，然后使用二进制软件进行协议数据包的分析。pcap抓取出来的数据包并不是原始的网络字节流，而是对其进行从新组装，形成一种新的数据格式。

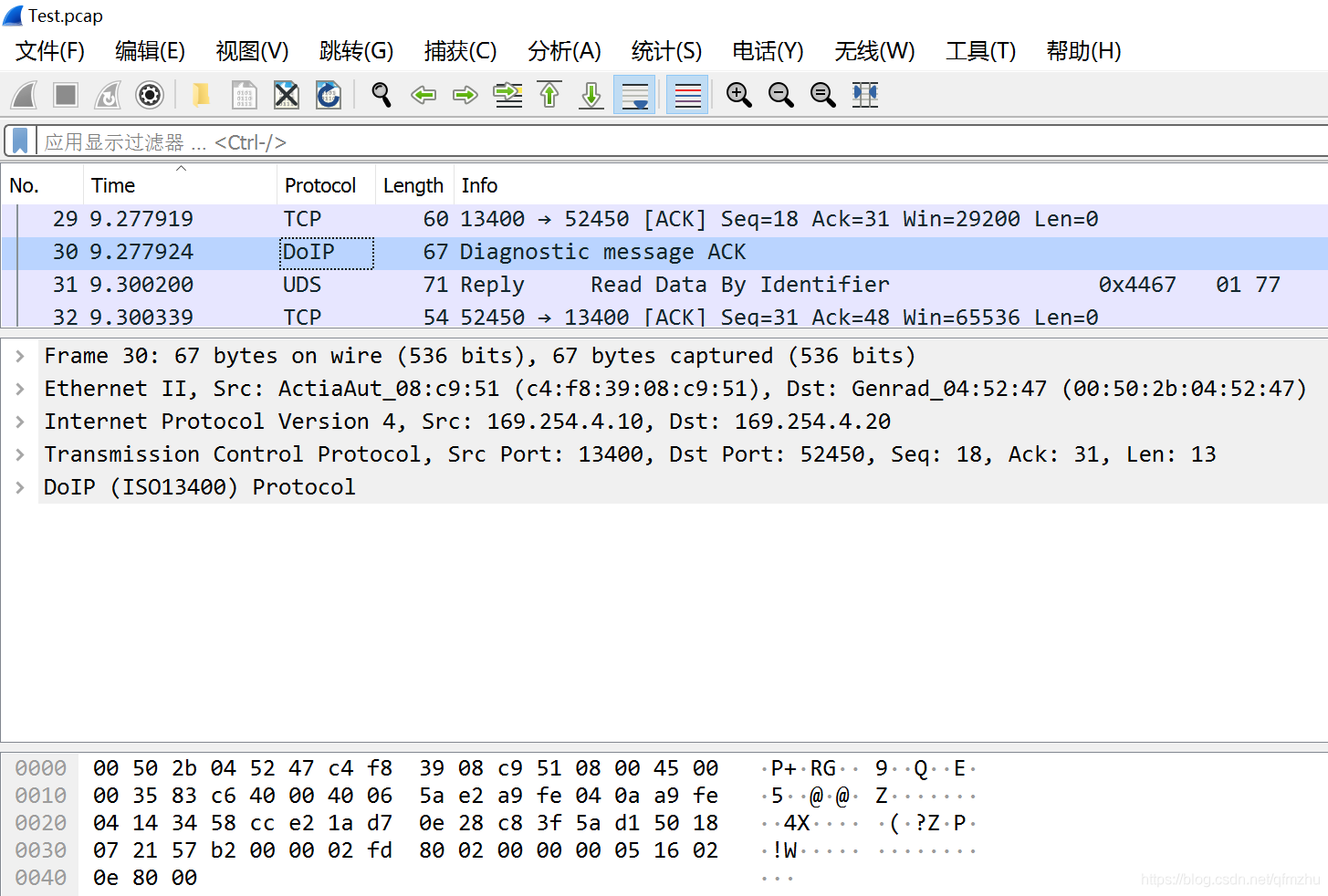

在“分组列表”界面的“Protocol”所在列中，找到关键字“DoIP”和“UDS”。

注意：

在“分组详情”会显示以下层级：

应用层：DoIP(ISO 13400) Protocol--应用层信息；

传输层：Transmission Control Protocol--传输层T的数据段头部信息，此处是TCP；

网络层：Internet Protocol Version 4--互联网层IP包头部信息；

数据链路层：Ethernet II--数据链路层以太网帧头部信息；

物理层：Frame--物理层的数据帧概况；

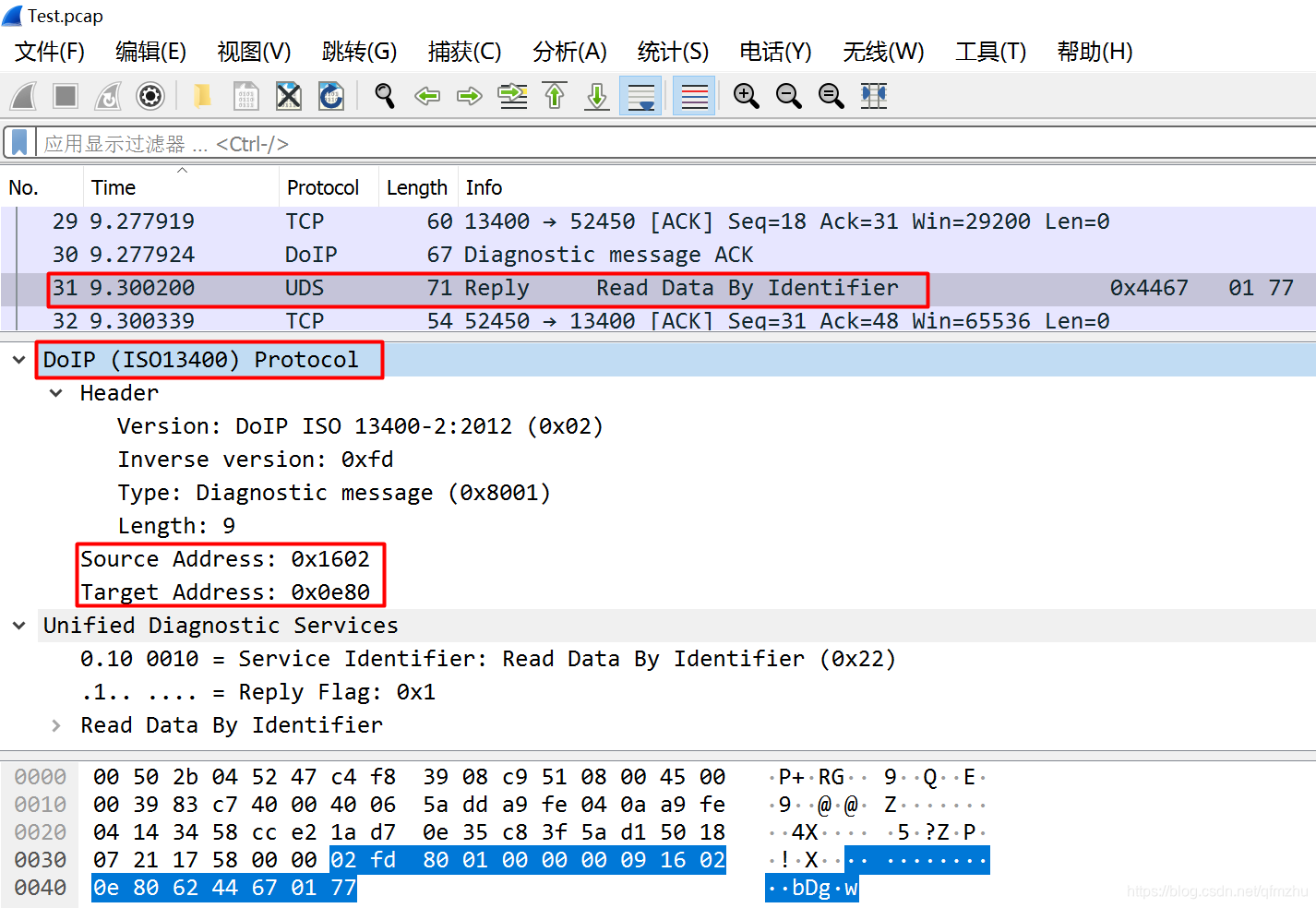

选中一个DoIP/UDS，在“分组详情”界面中，会在显示以太网数据的层级，展开“DoIP(ISO 13400) Protocol”。

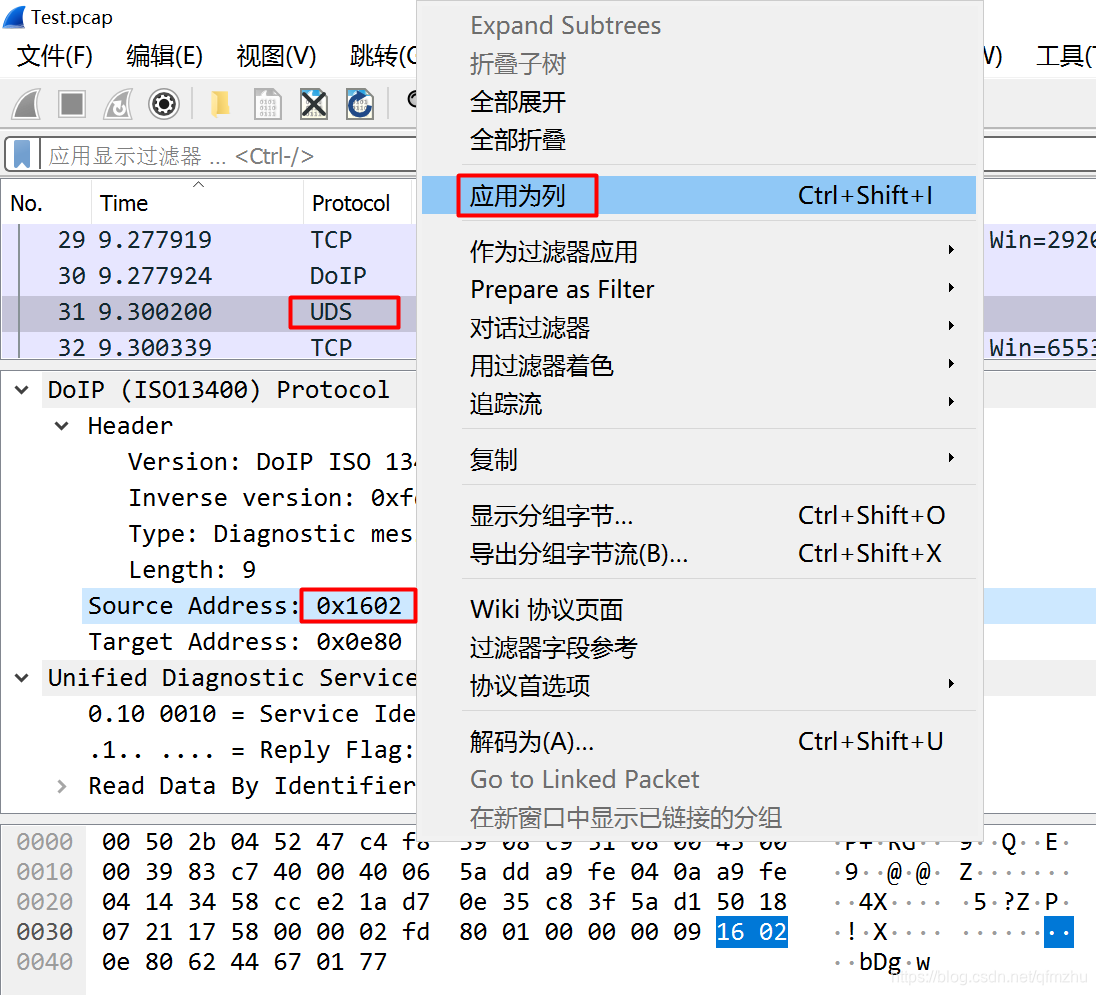

选中“Source Address”，鼠标右键，在上下文中选择“应用为列”。

选中“Target Address”，鼠标右键，在上下文中选择“应用为列”。

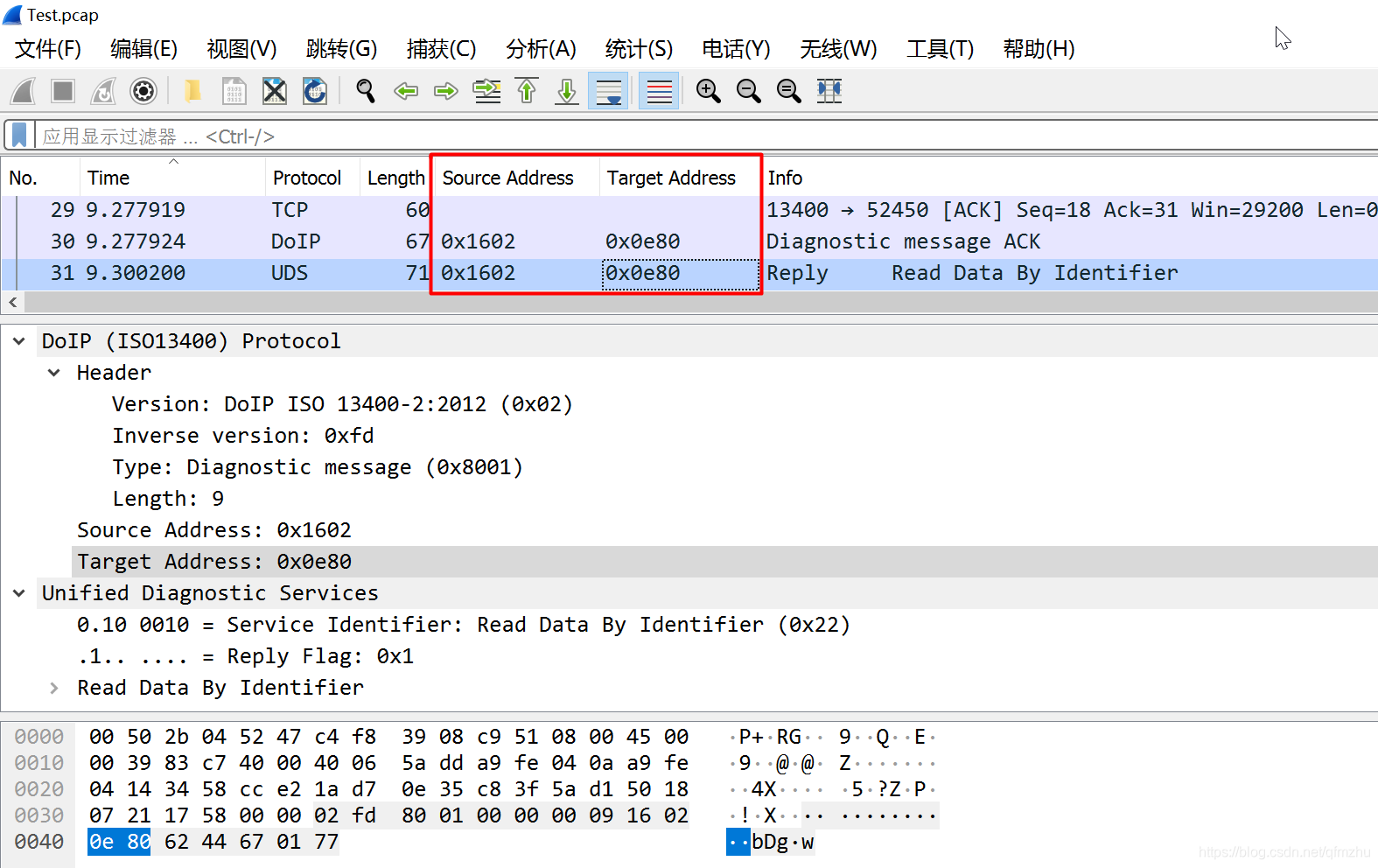

接着在“分组列表”界面中，显示添加后的“Source Address”和“Target Address”的列信息。

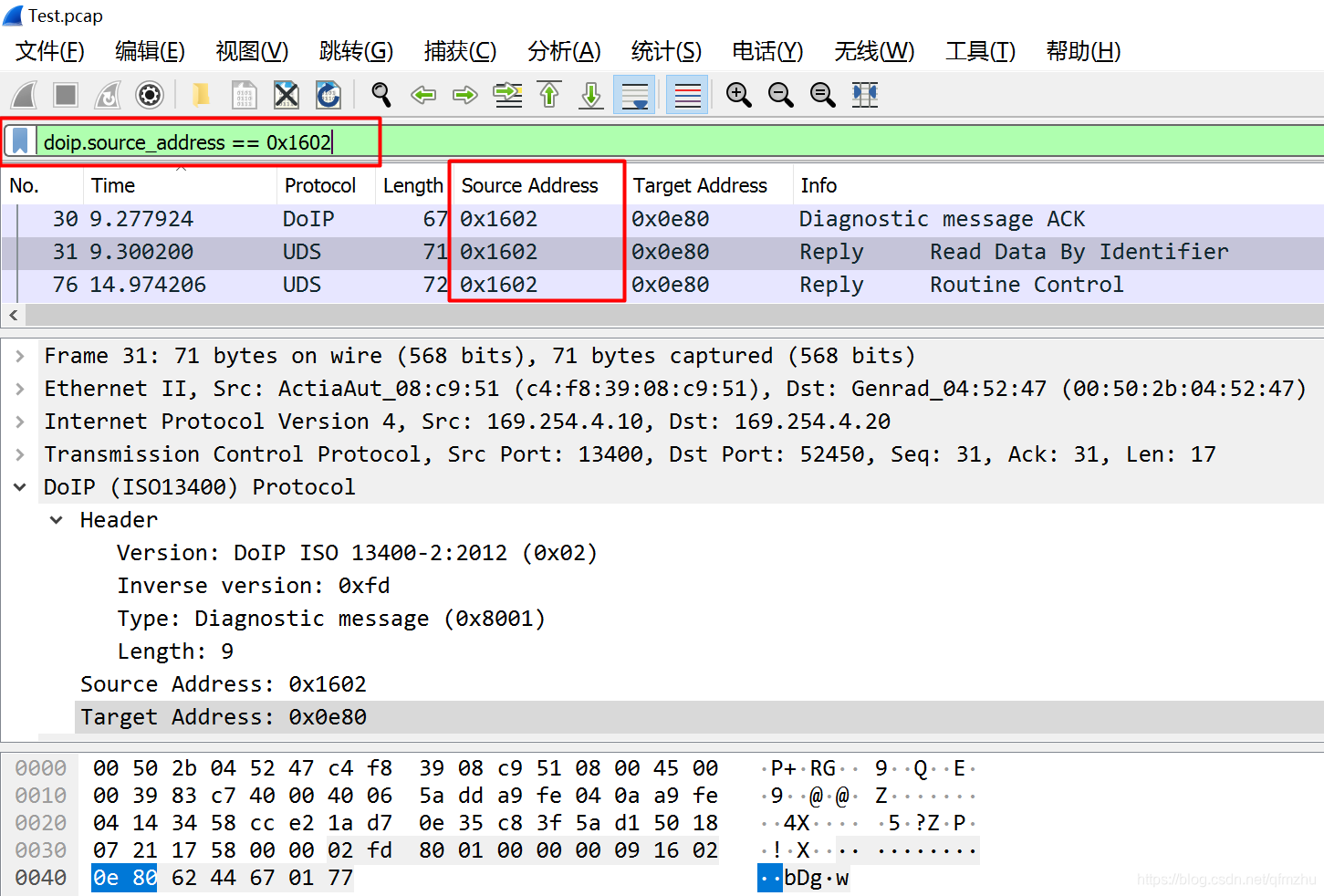

在“过滤器工具栏”中输入“doip.source_address == 0x1602”，可以过滤出源地址为“0x1602”的诊断信息。

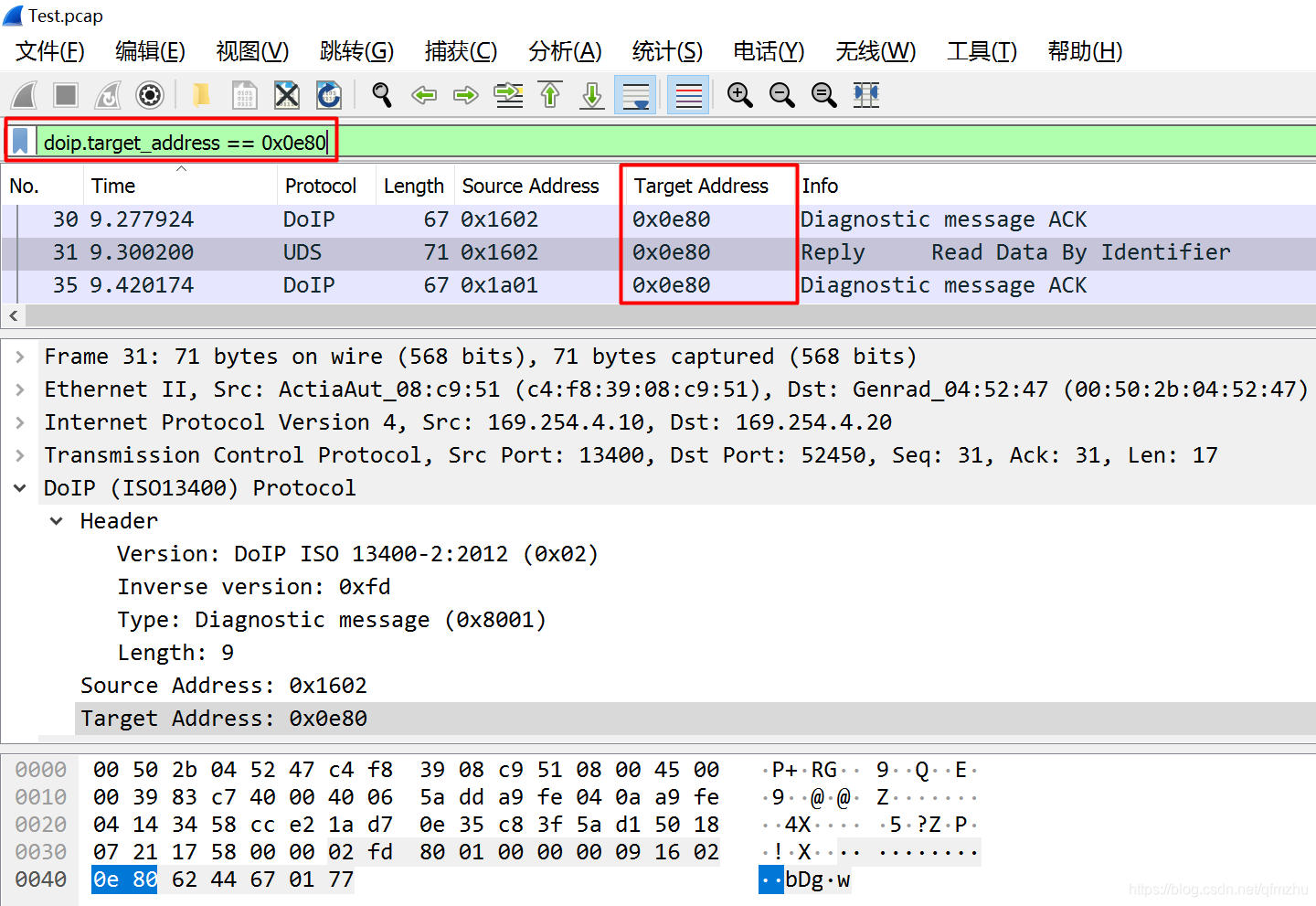

在“过滤器工具栏”中输入“doip.target_address == 0x0e80”，可以过滤出目标地址为“0x0e80”的诊断信息。

当然，可根据需要在“过滤器工具栏”中输入“doip.source_address == 0x1602 or doip.target_address == 0x0e80”信息。

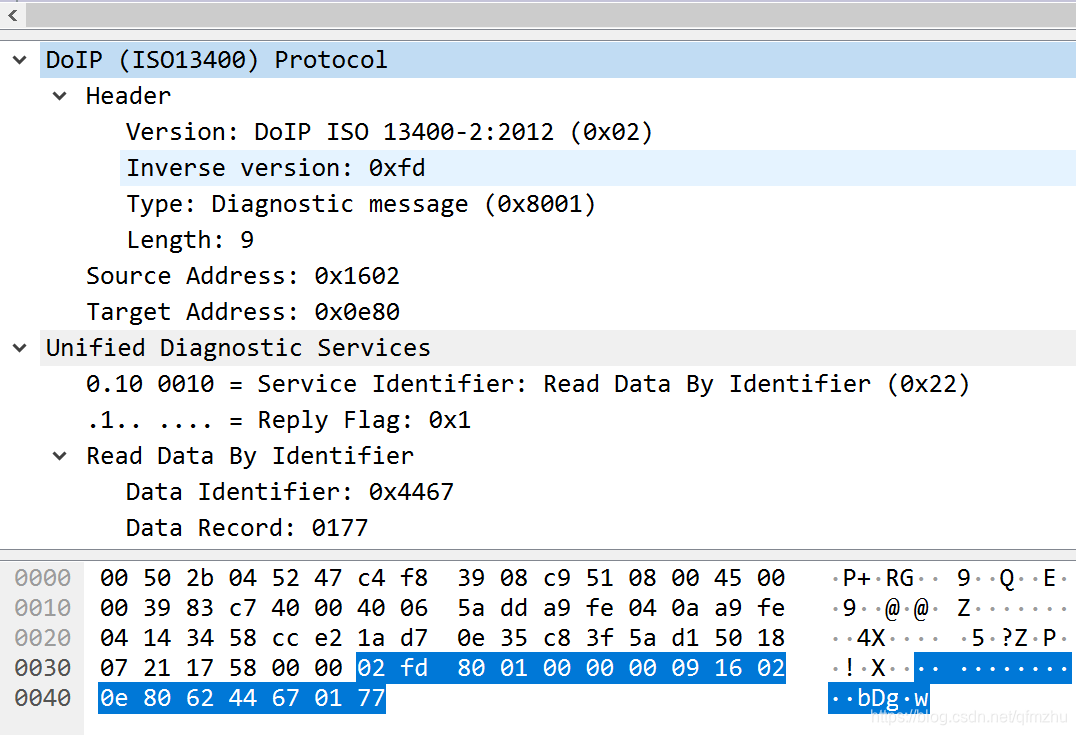

DoIP（ISO 13400）的协议格式如下：

Protocol Version[1]	Inverse version[1]	Type[2]	Length[4]	User Data[0~4294967295]
				Source Address[2]	Target Address[2]	UDS/OBD data[0~4294967291]

在过滤后的“分组列表”中选择一条诊断数据，在“分组详情”和“分组字节流”界面中，可以得到你需要的诊断信息。
