【路径规划】基于matlab A_Star结合DWA算法电气设备巡检机器人路径规划研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

随着电力行业智能化转型加速，电气设备巡检作为保障电网安全稳定运行的关键环节，正逐步从传统人工巡检向机器人自主巡检演进。在变电站、换流站、输电线路等关键场景中，人工巡检受限于作业环境复杂（如高空、高压、狭窄空间）、劳动强度大、巡检效率低且易受人为因素影响，难以满足现代电力运维的高精度、全天候、高效率需求。例如，在超高压变电站内，设备密集且存在强电磁干扰，人工巡检易出现漏检、误检；在极端天气（暴雨、暴雪、高温）条件下，人工巡检安全性难以保障。在此背景下，电气设备巡检机器人应运而生，而高效、安全的路径规划技术作为巡检机器人自主作业的核心支撑，直接决定了巡检任务的完成质量与效率。

巡检机器人路径规划的核心目标是在复杂的电气设备环境中，为机器人规划一条从起点到目标点的最优路径，需同时满足无碰撞、路径最短、能耗最低、巡检覆盖全面等要求。根据规划维度与场景动态性，路径规划可分为全局路径规划与局部路径规划两类。全局路径规划基于已知的环境地图，从宏观层面规划出大致的最优路径；局部路径规划则针对环境中的动态障碍物（如临时施工设备、飘落杂物）和未知干扰，实时调整机器人运动轨迹，确保作业安全。单一的路径规划算法难以兼顾全局最优性与局部动态适应性，因此，融合全局与局部算法的混合路径规划方案成为当前研究的主流方向。

然而，电气设备巡检场景的特殊性给路径规划带来了诸多核心挑战：一是环境复杂度高，设备布局密集、通道狭窄，存在大量静态障碍物（如开关柜、变压器、母线），路径可行域有限；二是动态干扰多，巡检过程中可能遇到临时作业人员、移动工具等动态障碍物，需快速响应调整路径；三是约束条件严苛，机器人需满足运动学约束（如最大转向角、最大速度），同时规避高压带电区域，确保安全距离。传统单一算法（如A_Star算法全局规划能力强但动态适应性差，DWA算法局部避障优秀但易陷入局部最优）在该场景下存在明显缺陷。在此背景下，基于Matlab平台融合A_Star全局规划与DWA局部避障的混合算法，凭借其兼顾全局最优与局部动态适应的优势，成为解决电气设备巡检机器人路径规划问题的理想方案。

核心算法基础：A_Star与DWA算法的原理与适配性

A_Star算法：全局路径规划的核心支撑

A_Star算法是一种基于启发式搜索的全局路径规划算法，其核心优势在于通过引入启发函数平衡搜索效率与路径最优性，能够在已知环境地图中快速规划出从起点到目标点的最优路径。其核心逻辑在于将路径规划问题转化为节点搜索问题：以巡检环境中的关键位置（如巡检点、通道拐点）为节点，通过代价函数f(n) = g(n) + h(n)评估节点优先级，其中g(n)为从起点到当前节点n的实际代价（如距离、能耗），h(n)为从当前节点n到目标点的启发代价（常用曼哈顿距离、欧氏距离等计算）。算法通过优先扩展代价函数值最小的节点，逐步构建路径树，直至搜索到目标节点，最终得到全局最优路径。

A_Star算法具备两大特性使其适配电气设备巡检机器人的全局路径规划需求：一是路径最优性，能够在已知静态环境中规划出最短或能耗最低的路径，契合巡检机器人高效作业的需求；二是搜索效率高，通过启发函数的引导可避免盲目搜索，大幅缩短规划时间，适配变电站等复杂环境的快速路径生成。但A_Star算法也存在明显局限性：其规划结果基于预设的静态环境地图，对动态障碍物的适应性差，无法应对巡检过程中出现的未知干扰；同时，算法未考虑机器人的运动学约束（如转弯半径、速度限制），规划出的路径可能存在折线过多、无法直接跟踪的问题。

DWA算法：局部动态避障的关键技术

动态窗口法（Dynamic Window Approach, DWA）是一种基于运动学约束的局部路径规划算法，核心优势在于能够结合机器人实时运动状态与环境动态信息，快速生成可跟踪的局部最优轨迹。其核心逻辑在于：在机器人当前速度空间内，根据最大速度、最大加速度等运动学约束，划分出可行的速度窗口（包含线速度与角速度组合）；对窗口内的每一组速度组合，通过运动学模型预测机器人未来短时间内的运动轨迹；再通过评价函数（综合考虑轨迹与目标点的距离、轨迹平滑性、与障碍物的安全距离等）筛选出最优速度组合，驱动机器人运动。

互补的任务分配与路径协同。此外，遗传算法的并行计算特性可与无人机集群的分布式控制架构相匹配，各无人机可对应种群中的个体，通过局部信息交互实现全局最优解的迭代生成，提升协同策略的实时性和可扩展性。DWA算法的特性使其成为弥补A_Star算法缺陷的理想局部避障方案：一是动态适应性强，能够通过实时感知环境中的动态障碍物，快速调整运动轨迹，确保巡检安全；二是轨迹可跟踪性好，规划过程中充分考虑机器人的运动学约束，生成的轨迹平滑连续，无需额外轨迹优化即可直接驱动机器人执行；三是计算复杂度低，仅预测短时间内的轨迹，适合嵌入式系统实时运算。但DWA算法作为局部算法，易陷入局部最优解（如在复杂障碍物包围中无法找到通往全局目标的路径），因此需与全局路径规划算法结合，形成优势互补的混合规划方案。

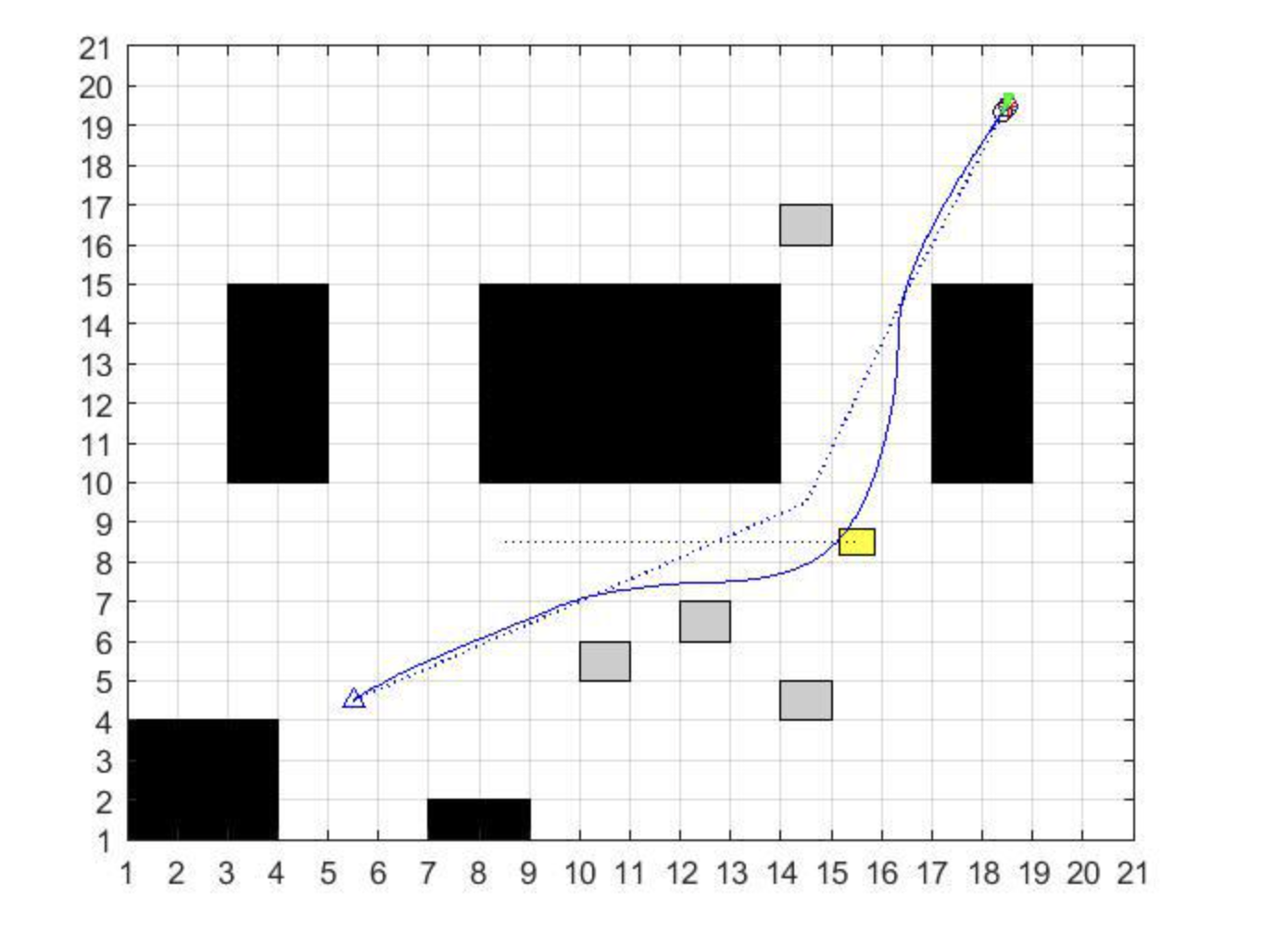

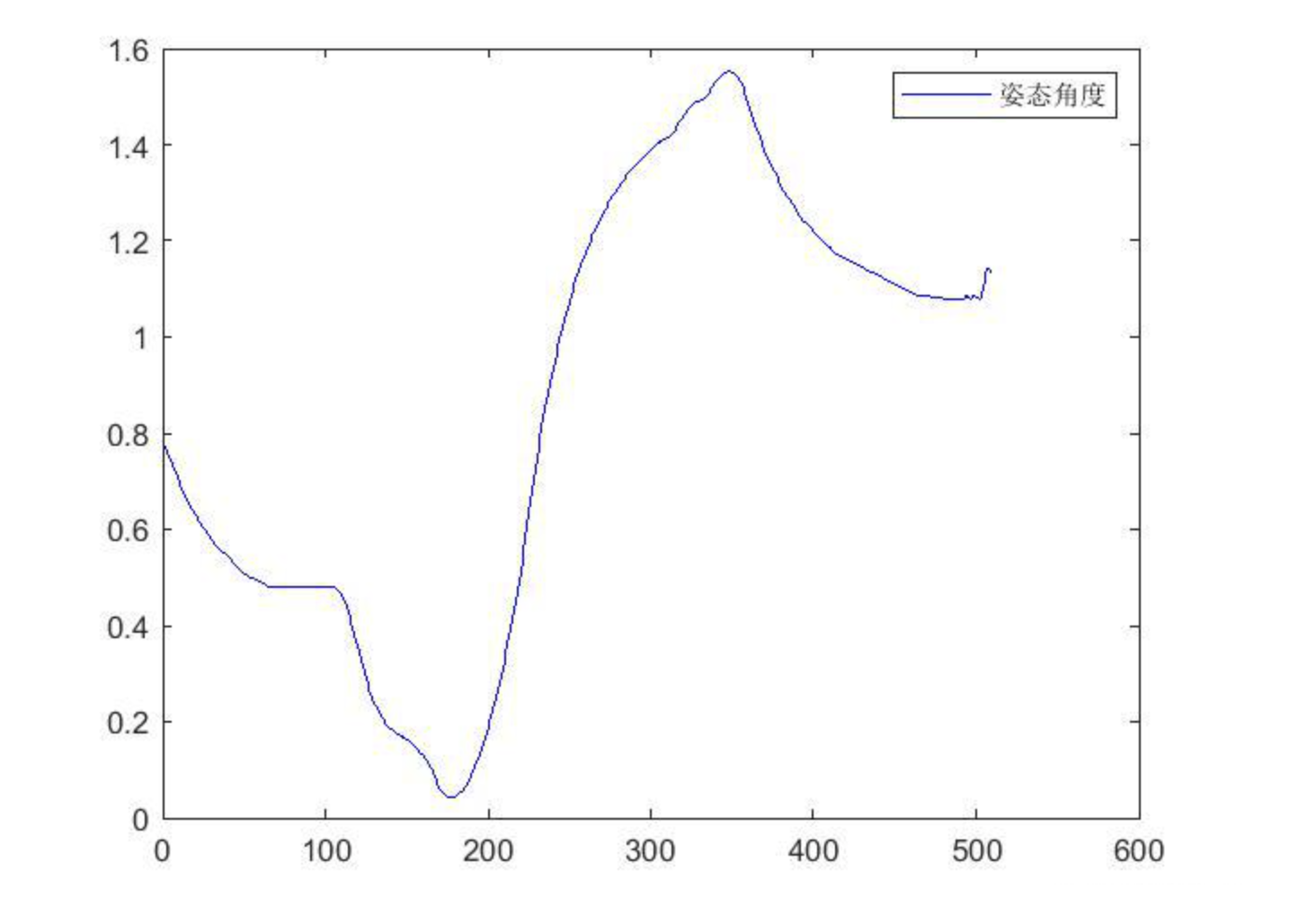

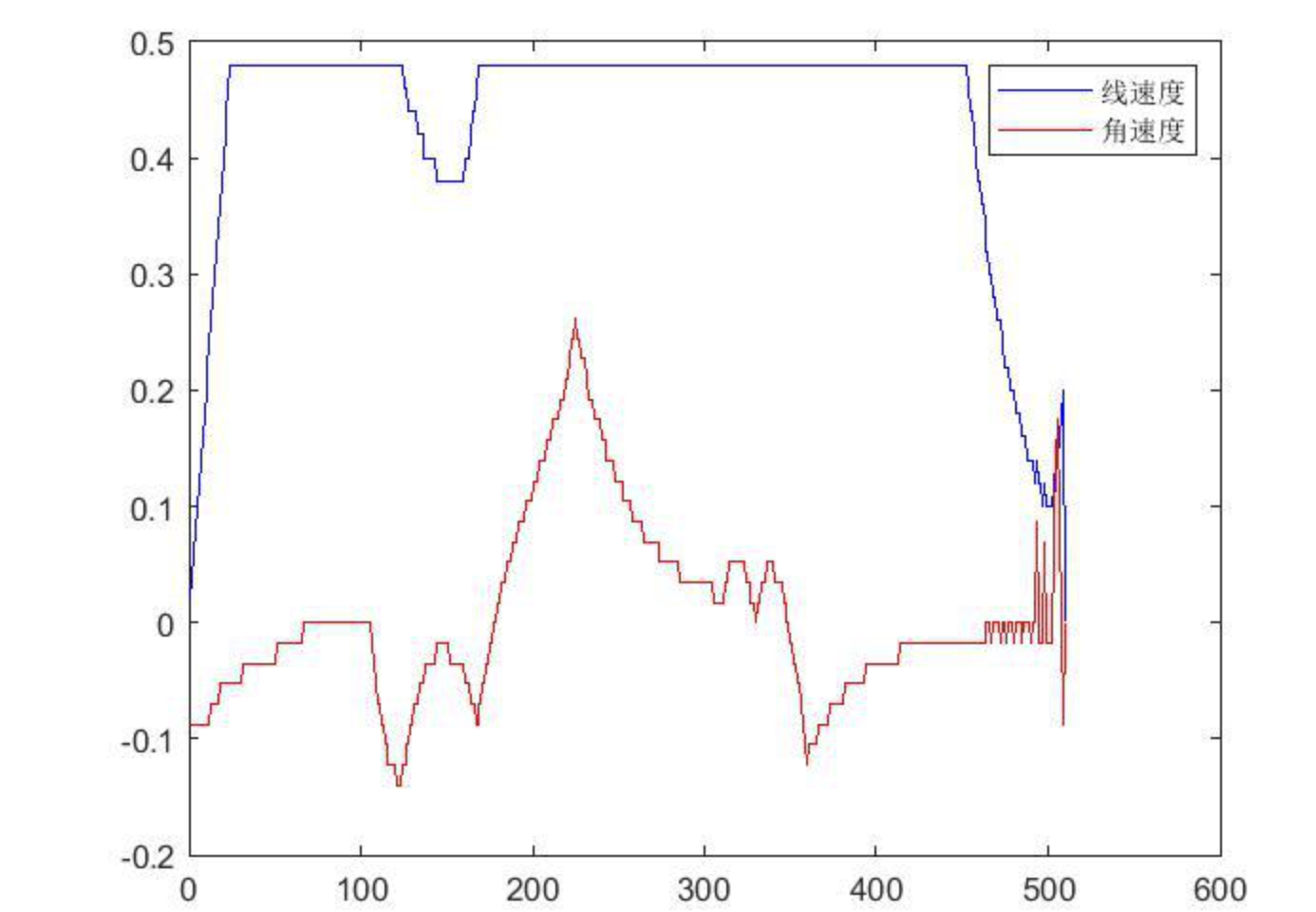

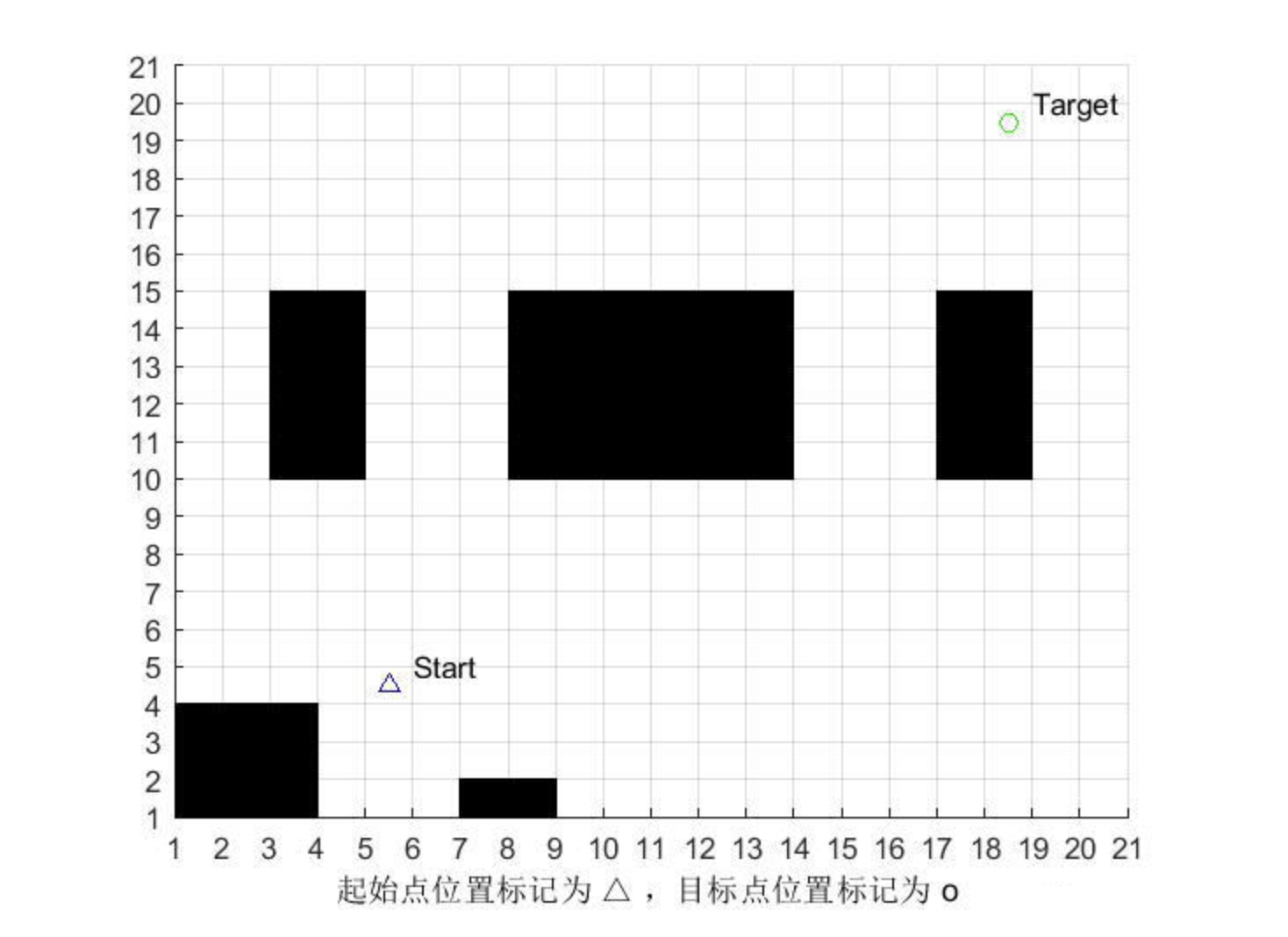

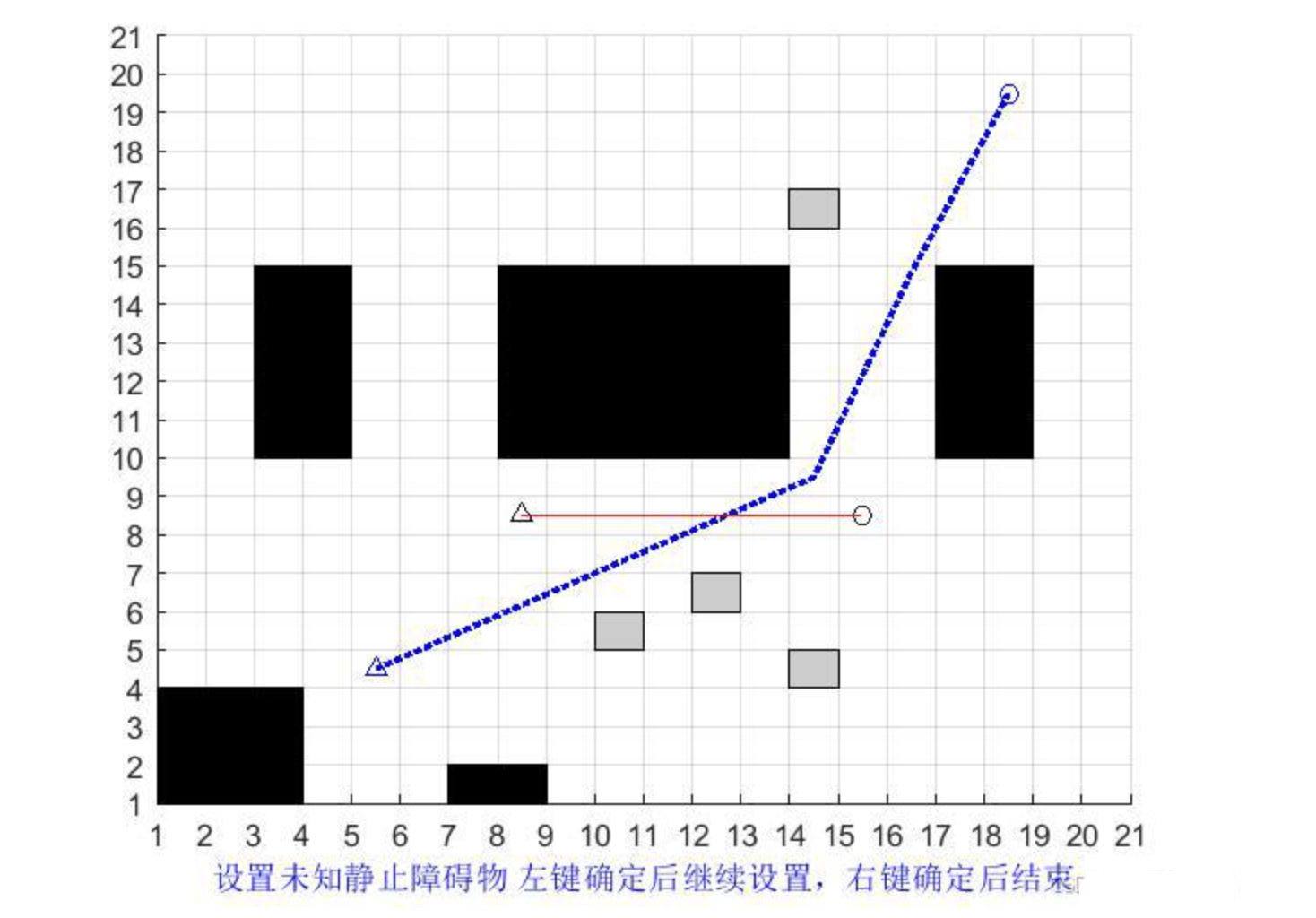

⛳️ 运行结果

📣 部分代码

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
