【电热计算】基于IGBT有限元电热数值计算分析附Matlab代码

原创于 2025-12-11 23:07:38 发布 · 547 阅读

5 ·

CC 4.0 BY-SA版权

文章标签：

#matlab #数据挖掘 #开发语言

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

一、开篇：为什么需要IGBT有限元电热数值计算分析？

绝缘栅双极型晶体管（IGBT）作为电力电子系统的核心功率器件，广泛应用于新能源汽车、光伏逆变器、工业变频器等高压大电流场景。IGBT工作时存在显著的电热耦合效应——导通和开关过程中产生的功率损耗会转化为热量，导致器件温度升高；而温度升高又会反向影响器件的电学特性（如阈值电压降低、导通电阻增大），甚至引发热失控，严重影响器件可靠性和系统使用寿命。

传统的IGBT电热分析方法（如解析法、经验公式法）难以精准刻画器件内部复杂的结构分布（如芯片、焊层、基板的多材料耦合）和动态电热耦合过程，误差较大；而有限元电热数值计算通过离散化器件几何模型，结合电磁学与热传导方程，能精准模拟IGBT在不同工况下的电热分布规律，量化损耗与温度的动态关联。其核心优势在于：可直观呈现器件内部的温度场、电场、电流密度分布，为IGBT的结构设计优化、散热方案制定、可靠性评估提供精准的数据支撑。核心逻辑是：建立IGBT电热耦合有限元模型，施加真实工况载荷与边界条件，通过数值求解得到电热分布结果，进而指导工程实践。

二、核心拆解：基于IGBT的有限元电热数值计算分析5个关键实现步骤

（一）第一步：IGBT电热耦合问题建模与需求分析

建模与需求分析是有限元计算的基础，需明确IGBT的结构特性、电热耦合机理及核心分析目标，避免因模型简化不合理或需求模糊导致计算结果偏离工程实际。这一步相当于“绘制电热计算的问题蓝图”，清晰界定计算范围、核心参数与性能指标。

具体内容包括三部分：一是器件结构与参数定义，明确IGBT的多层结构（芯片、发射极、集电极、焊锡层、DBC基板、散热片），获取各层材料的物理参数（导热系数、比热容、密度、电阻率、相对介电常数），以及器件的电学参数（开启电压、导通电阻、开关时间）；二是电热耦合机理与约束条件梳理，核心约束包括“电学约束（输入电压、电流载荷范围）”“热学约束（环境温度、散热边界条件）”“结构约束（各层材料接触良好，无相对位移）”，明确电热耦合的关联路径（电损耗→热生成→温度升高→电学参数变化）；三是分析目标确定，核心目标包括“计算不同工况下IGBT的功率损耗分布”“获取器件内部的温度场分布（如最高结温、温度梯度）”“评估散热结构的散热效率”“优化器件结构以降低最高结温”等，可根据工程需求设定单目标或多目标分析。

（二）第二步：IGBT几何建模与网格划分——有限元分析基础构建

几何建模与网格划分是有限元数值计算的核心前提，模型的几何精度与网格质量直接决定计算结果的准确性和效率。这一步相当于“搭建计算的物理框架”，将IGBT实际结构转化为可用于数值求解的离散化模型。

具体操作流程：一是几何建模，基于IGBT的实际尺寸，利用有限元软件（如ANSYS、COMSOL）建立三维几何模型，对非关键结构（如微小倒角、引脚）进行合理简化，减少计算量；重点保留芯片活性区、焊层、基板等核心导热与导电结构，确保模型能真实反映电热传递路径；二是网格类型选择与划分，采用四面体或六面体网格进行离散化，对芯片、焊层等电热梯度较大的关键区域进行网格加密，对散热片等梯度较小的区域采用粗网格，实现“精准计算+高效求解”的平衡；三是网格质量校验，检查网格的扭曲度、长宽比等指标（如扭曲度≤0.8，长宽比≤10），剔除质量不合格的网格，避免因网格缺陷导致计算不收敛或结果失真。

（三）第三步：电热耦合边界条件与载荷施加——模拟真实工况

边界条件与载荷施加的合理性直接影响计算结果的真实性，需精准模拟IGBT的实际工作工况，包括电学载荷、热学边界及电热耦合关联设置。这一步相当于“给计算模型赋予真实工作环境”，确保计算结果能反映器件实际运行状态。

具体设计逻辑：一是电学边界与载荷施加，根据实际工况，在IGBT的发射极与集电极施加电压或电流载荷（如直流电压、脉冲电流），设置栅极驱动信号参数（如驱动电压、开关频率）；定义各材料的电学属性（电阻率随温度变化的关系），开启电热耦合的电学求解模块；二是热学边界与载荷施加，设置环境温度（如25℃常温或85℃高温工况），在散热片表面施加对流换热边界条件（定义对流换热系数，如自然对流h=10-20 W/(m²·K)，强制对流h=50-100 W/(m²·K)），若存在散热膏则需定义其导热系数；将电学计算得到的功率损耗作为热生成载荷，施加到对应的发热区域（如芯片活性区）；三是耦合参数设置，定义电热耦合的关联方程（如焦耳定律P=I²R，傅里叶热传导定律q=-λ∇T），确保软件能实现电学与热学场的双向耦合求解。

四、有限元数值求解与结果提取

（四）第四步：有限元数值求解与结果提取——核心计算执行

这是有限元电热计算的核心执行环节，通过有限元软件的求解器求解电热耦合控制方程，得到器件内部的电场、电流密度、温度场等分布结果，并提取关键数据用于后续分析。这一步相当于“运行计算模型，获取核心数据”，是连接模型构建与结果分析的关键桥梁。

（五）第五步：结果分析与优化验证——指导工程实践

对有限元计算结果进行深入分析，验证其合理性与工程价值，并根据分析结果优化IGBT的结构或散热方案，确保计算成果能有效指导实际工程设计。这一步是有限元电热计算的最终目标，避免“计算结果与工程应用脱节”的问题。

具体实现流程：一是结果合理性验证，对比计算得到的功率损耗、最高结温与器件手册数据或实验测试结果，误差需控制在10%以内；分析温度场、电流密度分布的合理性（如电流集中区域应与理论分析一致，温度梯度方向符合热传递规律）；二是核心指标分析，提取关键数据：如不同工况下的最高结温（需低于器件最大允许结温，如150℃）、温度分布均匀性、散热效率等，评估IGBT的工作可靠性；三是结构与散热优化，针对计算中发现的问题（如局部温度过高、散热效率不足），优化器件结构（如增加焊层厚度、优化芯片布局）或散热方案（如采用强制对流散热、增加散热片面积），并对优化方案重新进行有限元计算验证；四是工程应用落地，将优化后的结构参数、散热方案应用于IGBT的实际生产或系统集成中，通过实验测试进一步验证优化效果，确保器件在真实工况下具备良好的可靠性与稳定性。

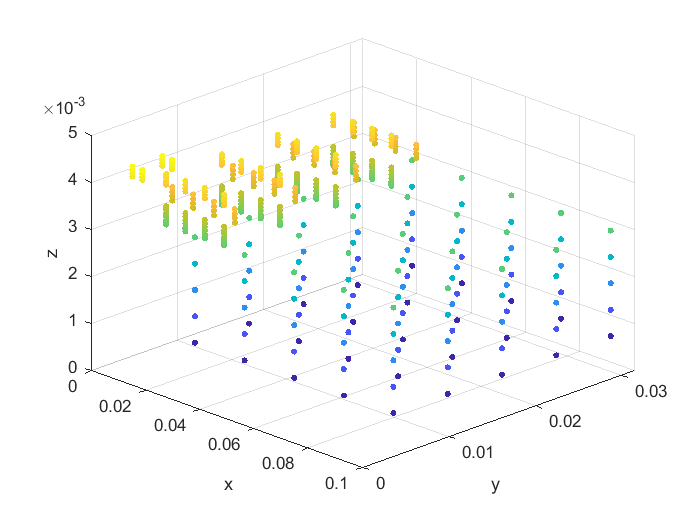

⛳️ 运行结果

📣 部分代码

];

CuNi1=[54;22;0.25;398];

substrate=[56;24;1;180];

CuNi2=[50;20;0.3;398];

solder_chip=[12;12;0.2;54];

chip=[12;12;0.3;118];

%确定xyz整个范围

xmax=baseplate(1);

ymax=baseplate(2);

zmax=baseplate(3)+solder_base(3)+CuNi1(3)+substrate(3)+CuNi2(3)+solder_chip(3)+chip(3);

%% 预定义

f=0.1;%假设频率是0.1Hz的 w=2pi*f T=1/f T就是10s

time=0:0.1:10;

P1=sin(2*pi*f*time);

PIGBT=P1.*(P1>=0);

P2=sin(2*pi*f*time-pi);

PDiode=P2.*(P2>=0);

% 二极管和IGBT损耗半正弦，并且相隔pi个相位

% plot(time,PIGBT);

% hold on

% plot(time,PDiode);

%% 网格划分

%cube 选取点坐标点：xyz 以及六个方向的热导率如果没有就设置是为0

Zchip=zmax-1/2*chip(3);

cube_chip=[10 10 Zchip;10 12+10+3 Zchip;10 12+10+3+12+3 Zchip];%NTC IGBT Diode

Z=Zchip-1/2*solder_chip(3);

cube_solder_chip=[10 10 Z;10

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
