【参数辨识】基于粒子群优化（PSO）来表征由阻抗分析仪测量的压电材料的参数附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

一、核心原理：PSO 与压电阻抗模型的结合逻辑

整个辨识过程分为 “模型构建” 和 “参数寻优” 两大环节，核心是让理论阻抗谱与实测谱的误差最小化。

1. 压电阻抗理论模型

   ：基于压电方程（如 IEEE 标准的 d 型或 e 型方程），建立材料 “参数 - 阻抗” 的映射关系。

   • 输入：待辨识的压电参数（如弹性刚度常数 c₁₁^E、介电常数 ε₃₃^S、压电常数 d₃₁）。

   • 输出：不同频率下的理论阻抗值 Z_model（包含实部 Re 和虚部 Im）。

2. PSO 全局寻优

   ：将参数辨识转化为 “误差最小化” 的优化问题，用 PSO 搜索最优参数组合。

   • 目标函数：定义理论阻抗与阻抗分析仪实测阻抗的误差（如均方根误差 RMSE），即 min (RMSE (Z_model, Z_measured))。

   • 寻优过程：PSO 通过 “粒子” 模拟群体搜索，每个粒子代表一组待辨识参数，通过迭代更新粒子位置（参数值）和速度，最终收敛到使误差最小的最优参数。

---

二、关键实现步骤

1. 数据采集与预处理

首先通过阻抗分析仪获取高质量的实测数据，为后续寻优提供基础。

• 测量范围：根据压电材料特性（如厚度、尺寸），设定阻抗分析仪的频率范围（通常为 1kHz~1MHz），采集不同频率点的阻抗实部 Re (Z) 和虚部 Im (Z)。

• 数据预处理：剔除异常值（如高频噪声点），对数据进行平滑处理（如移动平均滤波），得到洁净的实测阻抗谱 Z_measured (f)。

2. 压电阻抗模型构建

基于压电理论建立可计算的阻抗模型，是参数反演的核心。

• 选择模型：根据材料形态（如压电陶瓷片、压电纤维）选择对应模型，常用 “厚度伸缩振动模型” 或 “长度伸缩振动模型”。

• 推导阻抗公式：以厚度伸缩模式为例，根据压电方程和振动方程，推导阻抗 Z 与待辨识参数的关系，公式需包含：

  • 弹性参数：如 c₃₃^D（恒定电位移下的弹性刚度）。

  • 介电参数：如 ε₃₃^S（恒定应变下的介电常数）。

  • 压电参数：如 e₃₃（压电应力常数）。

  • 损耗参数：如机械损耗 tanδ_m、介电损耗 tanδ_ε（提升模型精度）。

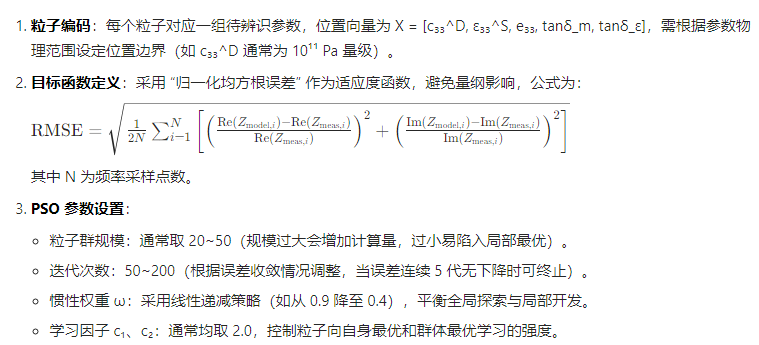

3. PSO 优化算法设计

针对压电参数的物理约束，配置 PSO 的关键参数，确保寻优效率和精度。

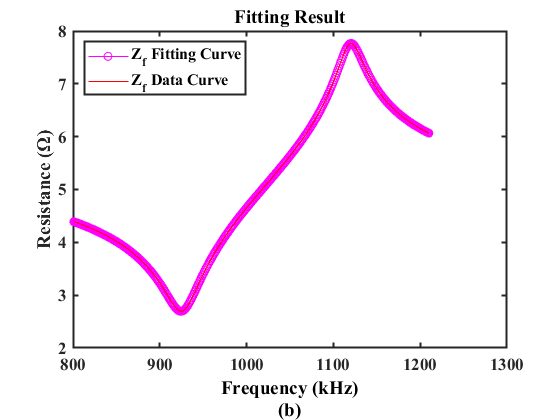

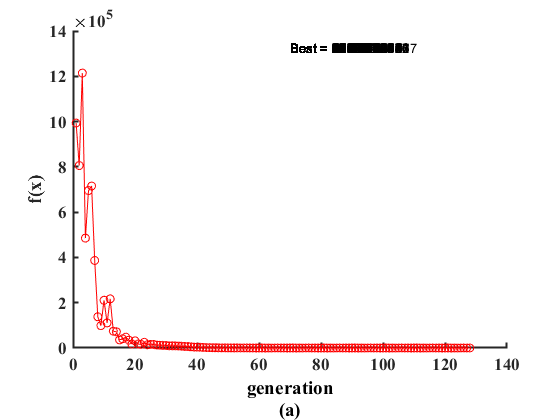

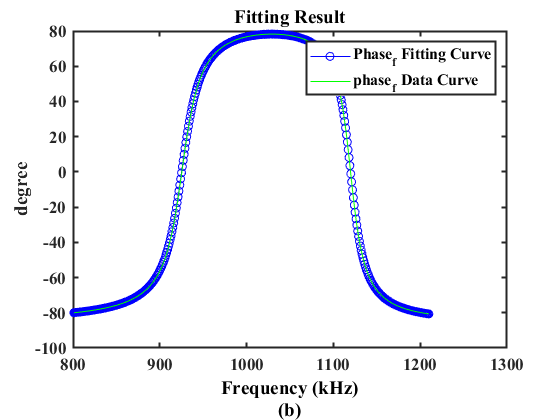

⛳️ 运行结果

📣 部分代码

%验证PSO算法和SA 算法的结果请取消所有注释aa之间的代码 并注释AA

%计算复合材料的拟合结果请取消所有注释A之间的代码 并注释 aa

clear all;

clc;

flag=0;    %停止程序标志

oldbestval=0; %记录旧的适应度值

samecounter=0; %记录得到相同适应度值的迭代次数

iteration = 0; %迭代次数

MaxIter =128;   %最大迭代次数

PopSize=96;   %种群大小 （加大）

c1 = 0.85;      %学习因子原0.65

c2 = 0.85;      %学习因子    加

w=0.65; %惯性因子原0.75 降

%k=0.729;       %收敛因子

%粒子的坐标范围:数1   数2         数3     数4      数5     数6

%Bound=[1.6668 7.2228;0.0240 0.104;  0.1806 0.7826; -0.0039 -0.01677;  2.0778 9.0038  ; 0.0066 0.0286] %30%

%Bound=[5.0004 6.1116;0.072 0.088;0.5418 0.6622;-0.01161 -0.01419;6.2334 7.6186;0.0198 0.0242]%10%

Bound=[4.4448 6.6672;0.064 0.096;0.4816 0.7224;-0.01032 -0.01548;5.5408 8.3112;0.0176 0.0264]%20%

%Bound=[1  8; 0  0.1;    0.1  1;  -0.1  -0.005;  2  10; 0.01 0.1]%原始区间

%Bound=[0 10;0 1;0.2 0.9;  -0.1 0.5; 0  20; 0 0.1];%最佳结果
