基于鲸鱼优化算法（WOA）优化变分模态分解（VMD）的轴承故障诊断方法，是一种结合智能优化算法与信号分解技术的故障特征提取方案，能够有效解决 VMD 参数（如模态数 K 和惩罚因子 α）选取依赖经验的问题，提升故障诊断的准确性。以下是该方法的核心原理、实现步骤及应用流程：

一、核心原理

1. 变分模态分解（VMD）VMD 是一种自适应信号分解方法，能将复杂的非平稳信号（如轴承振动信号）分解为若干个具有稀疏特性的模态分量（IMF），每个 IMF 对应信号中不同频率的成分。通过 VMD 可分离出轴承故障（如内圈、外圈、滚动体磨损）产生的冲击特征信号。

   • 关键参数

     ：模态数 K（需分解的分量数量）和惩罚因子 α（控制 IMF 的带宽），参数选择不当会导致过分解或欠分解，影响特征提取效果。

2. 鲸鱼优化算法（WOA）WOA 是模拟鲸鱼捕食行为的智能优化算法，通过包围猎物、气泡网攻击、搜索猎物三个阶段实现全局寻优。其优势在于收敛速度快、参数少、寻优能力强，适合优化 VMD 的关键参数。

   • 优化目标

     ：以 VMD 分解后各 IMF 的 “峭度之和最大” 或 “样本熵最小” 为适应度函数，因为故障信号的冲击成分对应较高的峭度或较低的样本熵，通过 WOA 搜索使目标函数最优的 K 和 α。

二、WOA-VMD 轴承故障诊断流程

步骤 1：信号采集

通过加速度传感器采集轴承振动信号（如电机轴承、齿轮箱轴承），采样频率根据故障特征频率（如轴承的旋转频率、故障特征频率）确定（通常 10~50kHz）。

步骤 2：WOA 优化 VMD 参数

1. 参数范围设定

   ：

   • 模态数 K：通常取 2~10（需根据信号复杂度调整）；

   • 惩罚因子 α：通常取 100~5000（控制分解精度，过大会导致模态混叠）。

2. 适应度函数设计



1. WOA 寻优过程

   ：

   • 初始化鲸鱼种群（每个个体代表一组参数 (K,α)）；

   • 计算每个个体的适应度（通过 VMD 分解信号并计算峭度和）；

   • 迭代更新种群（通过包围、气泡网攻击、搜索行为），直至达到最大迭代次数，输出最优参数 (K*,α*)。

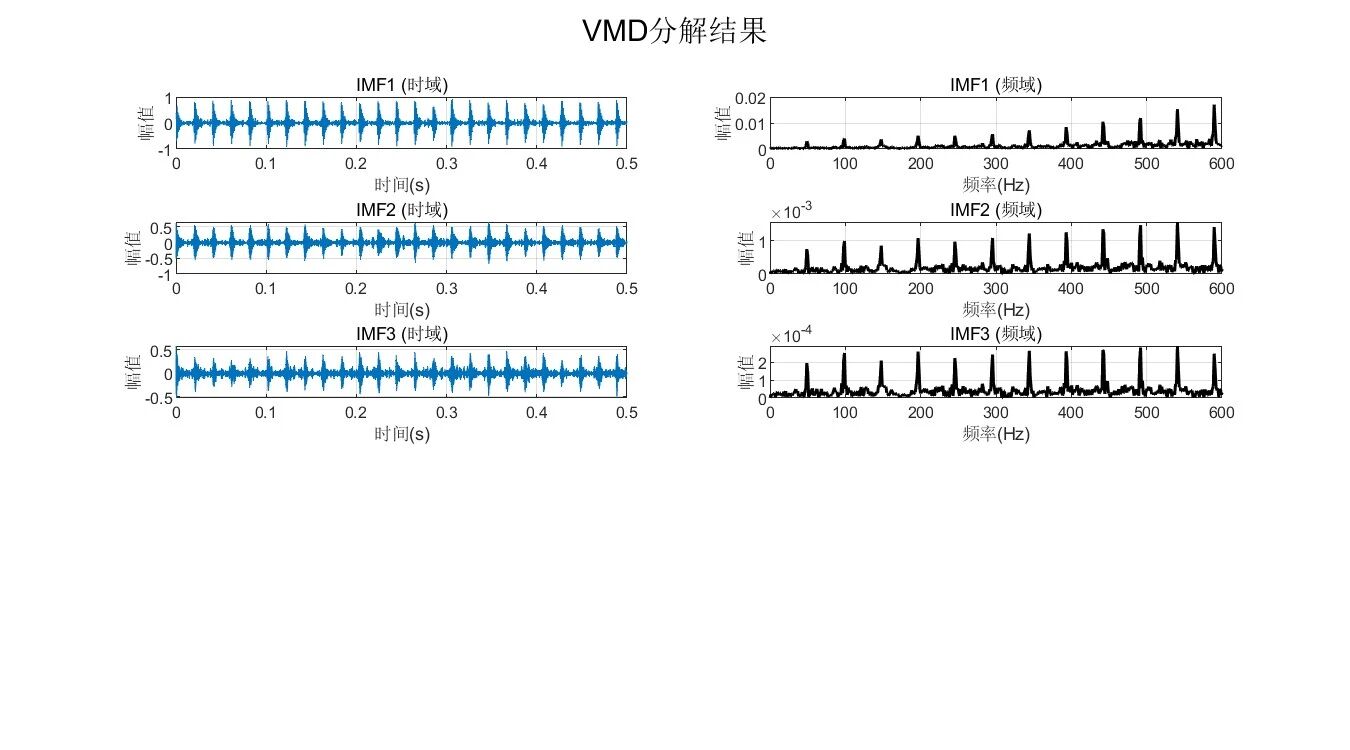

步骤 3：VMD 分解与故障特征提取

使用 WOA 优化得到的 (K*,α*) 对原始振动信号进行 VMD 分解，得到 K * 个 IMF。从中筛选出含故障特征的 IMF（通常选择峭度最大的 1~2 个 IMF，因其包含最显著的冲击成分）。

步骤 4：故障识别

1. 特征量化

   ：对筛选出的 IMF 计算时域特征（如峭度、峰值因子、均方根）或频域特征（如故障特征频率的谱峰值）；

2. 模式分类

   ：将特征输入分类器（如 SVM、BP 神经网络、随机森林），实现故障类型（内圈故障、外圈故障、滚动体故障、正常）的识别。

三、优势与关键问题

1. 优势：

   • 解决 VMD 参数凭经验选取的问题，通过 WOA 自适应找到最优参数，提升分解精度；

   • 对轴承早期微弱故障信号敏感，可有效提取淹没在噪声中的冲击特征。

2. 关键问题：

   • 适应度函数设计：需结合故障信号特性（如冲击性）选择合适的指标（峭度、熵等）；

   • 参数范围设定：K 和 α 的初始范围若不合理，可能导致 WOA 寻优陷入局部最优；

   • 计算效率：VMD 分解耗时较长，WOA 迭代过程可能增加计算成本，需平衡精度与效率。\

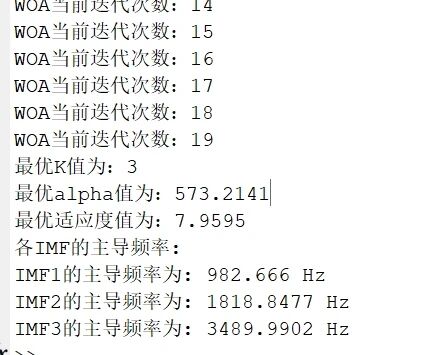

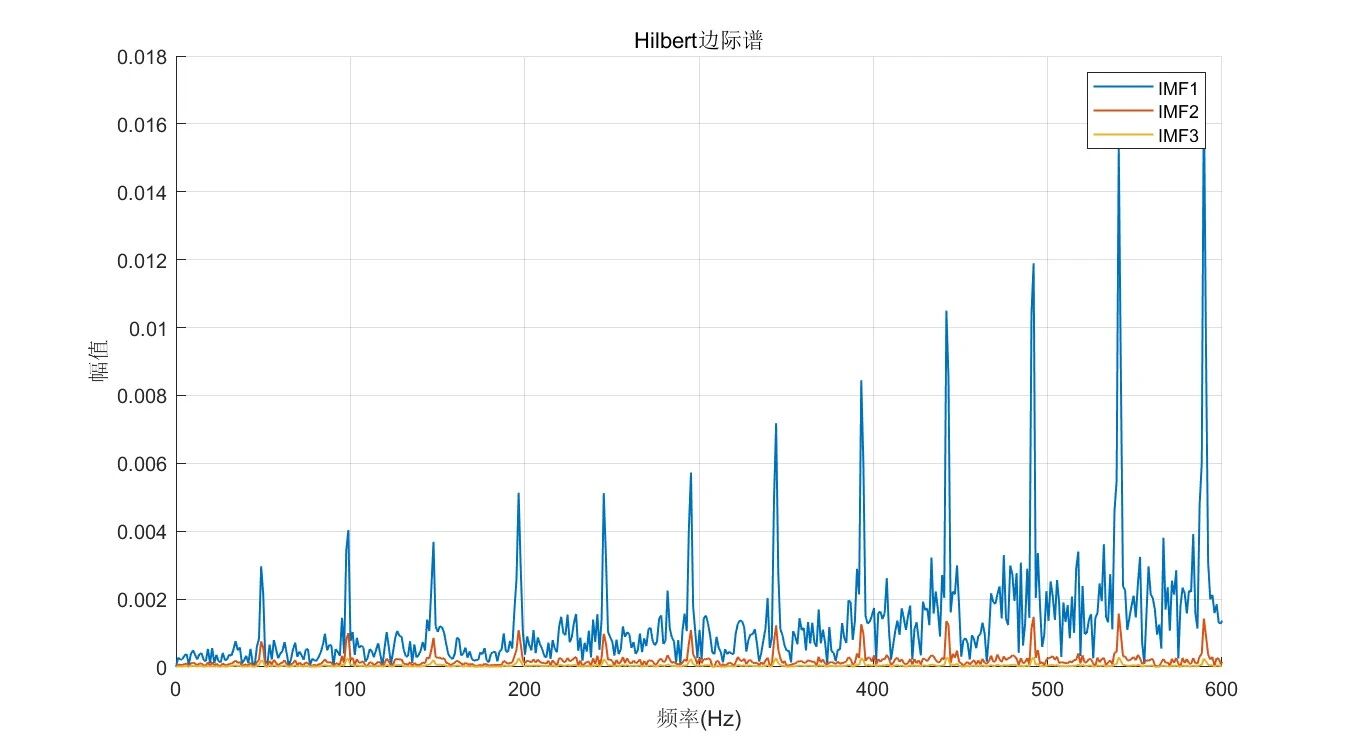

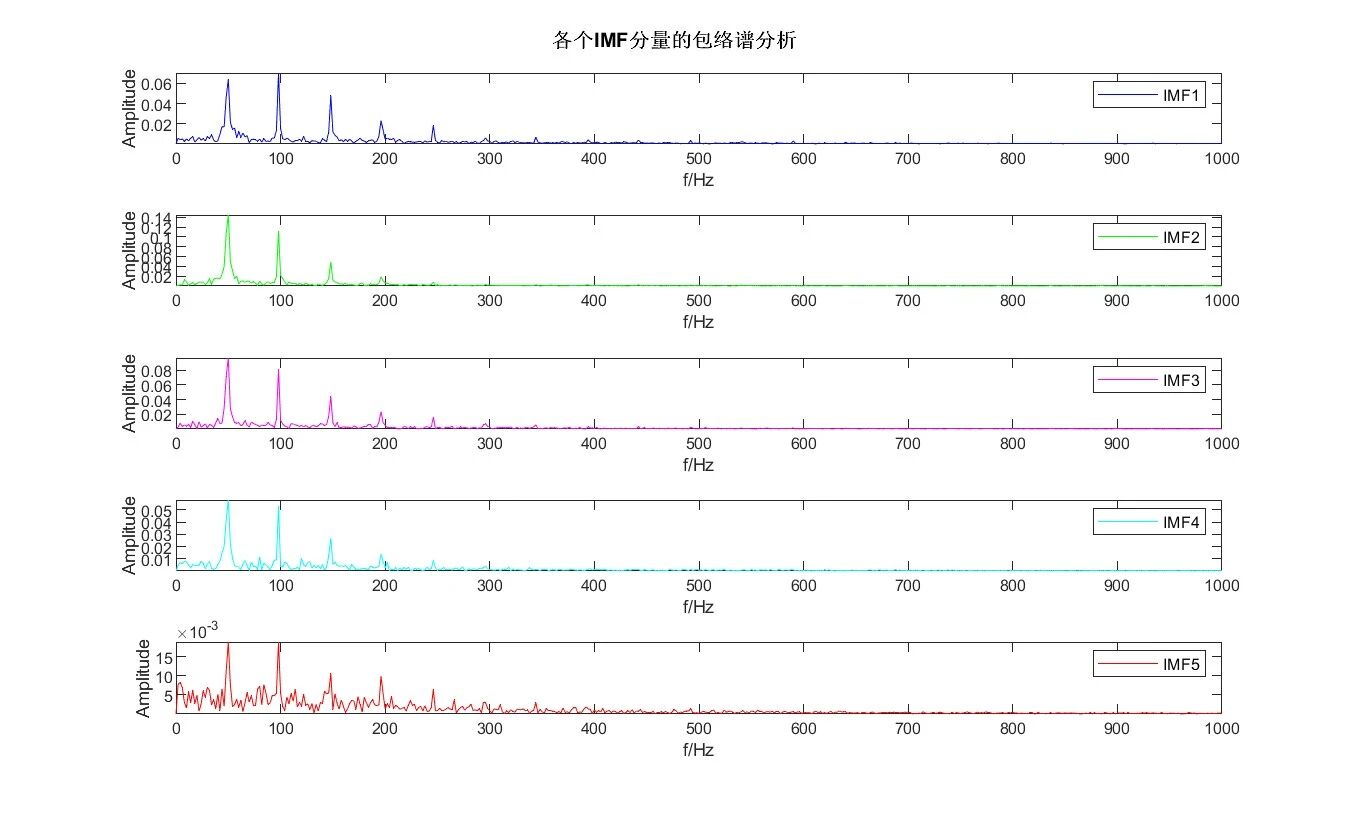

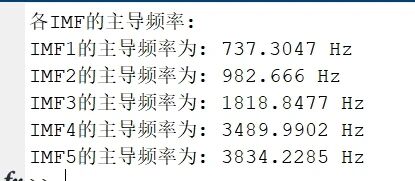

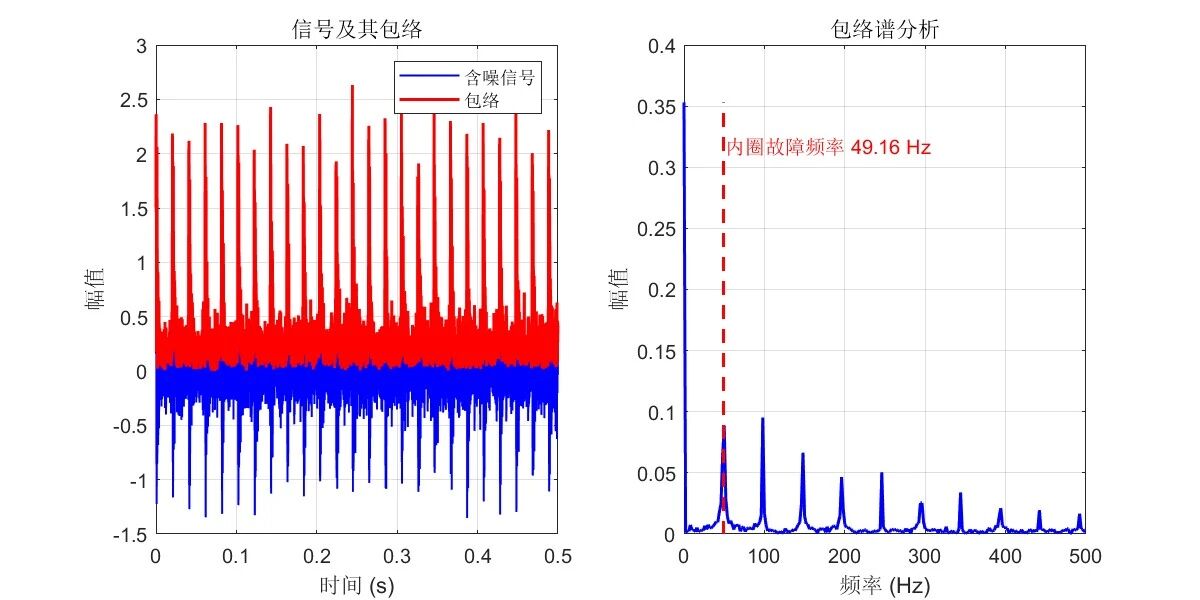

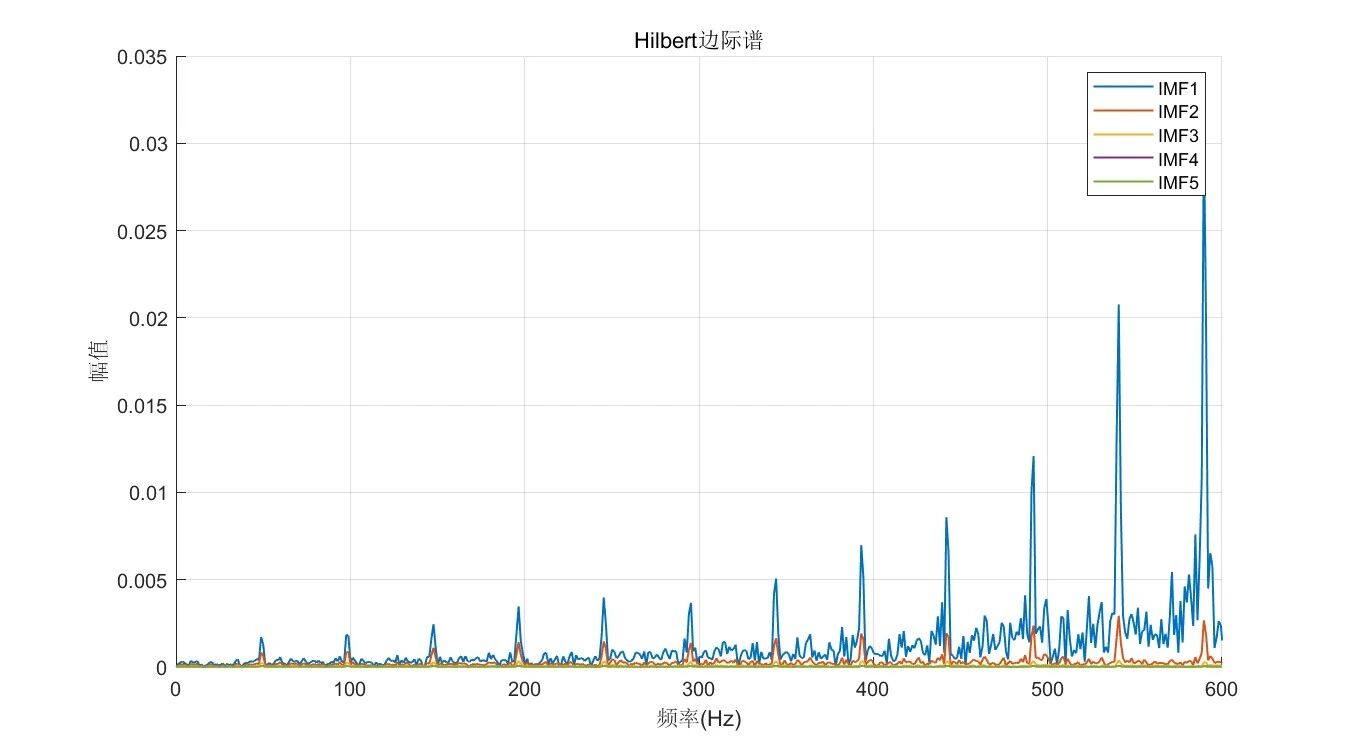

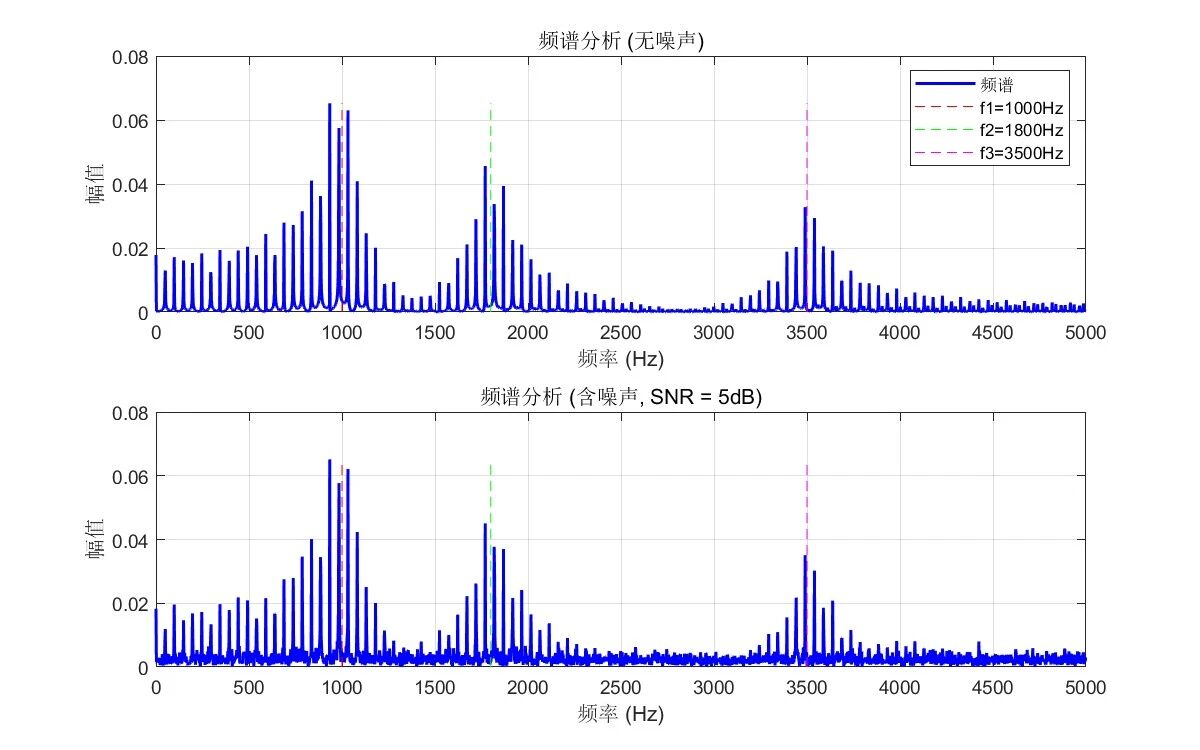

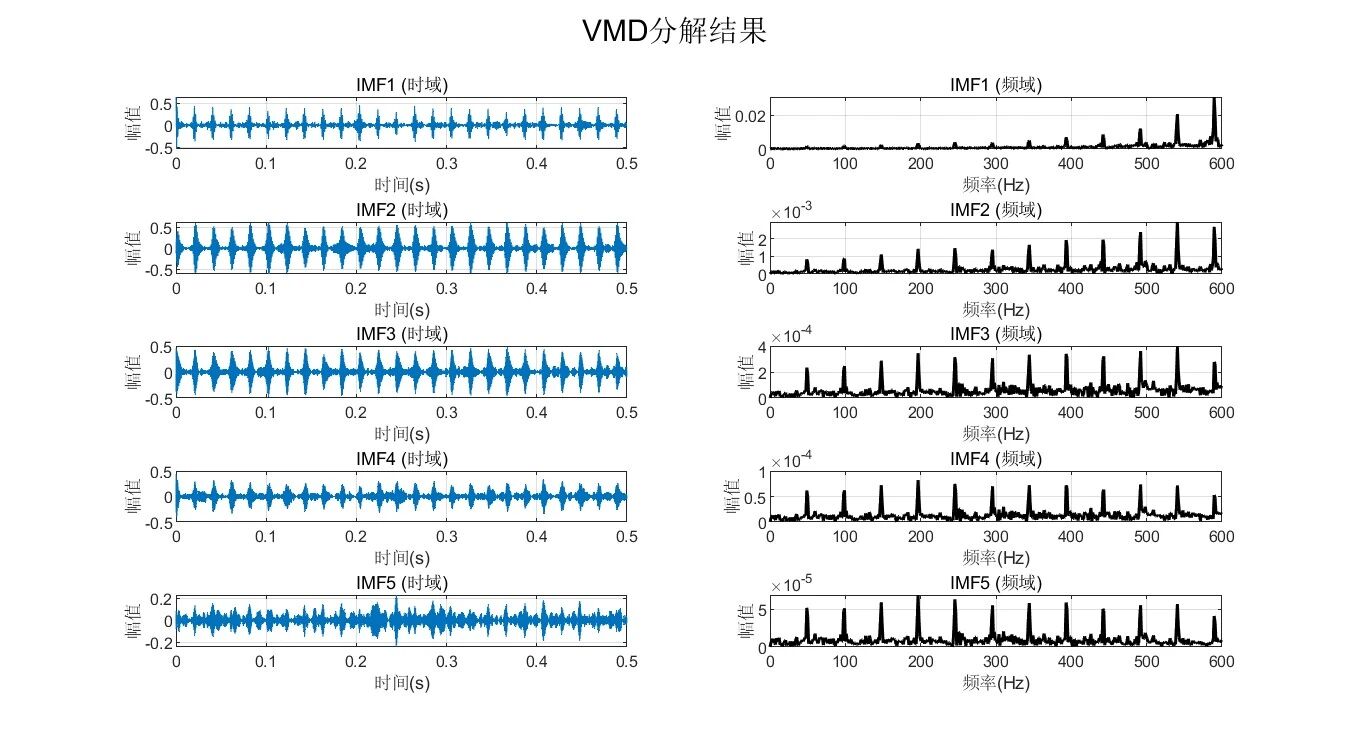

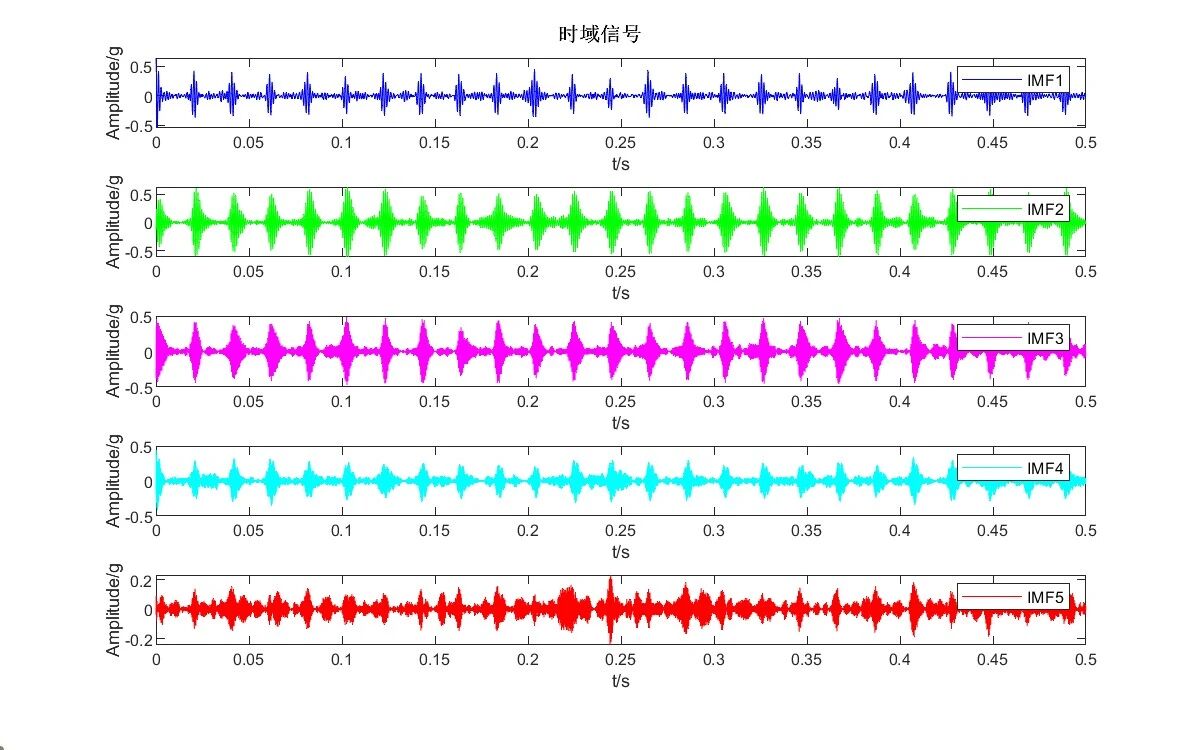

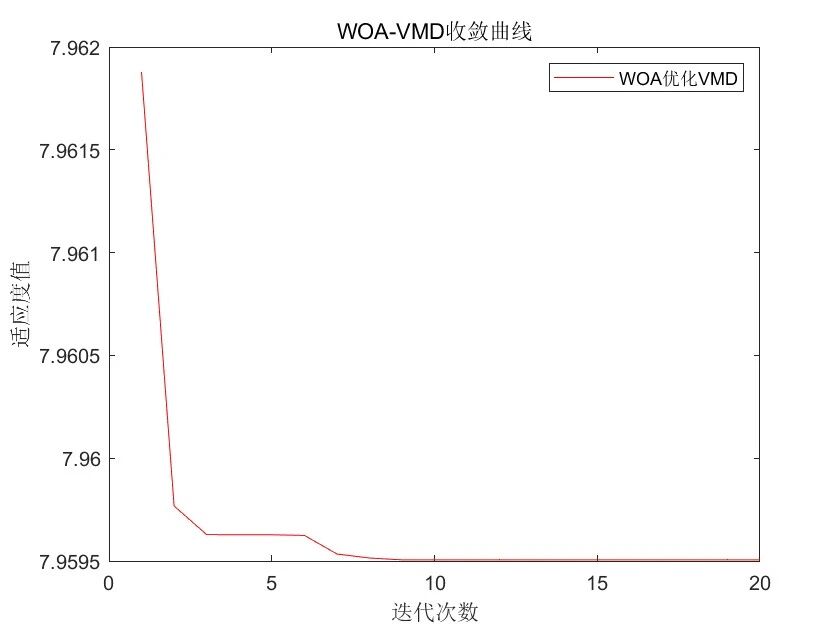

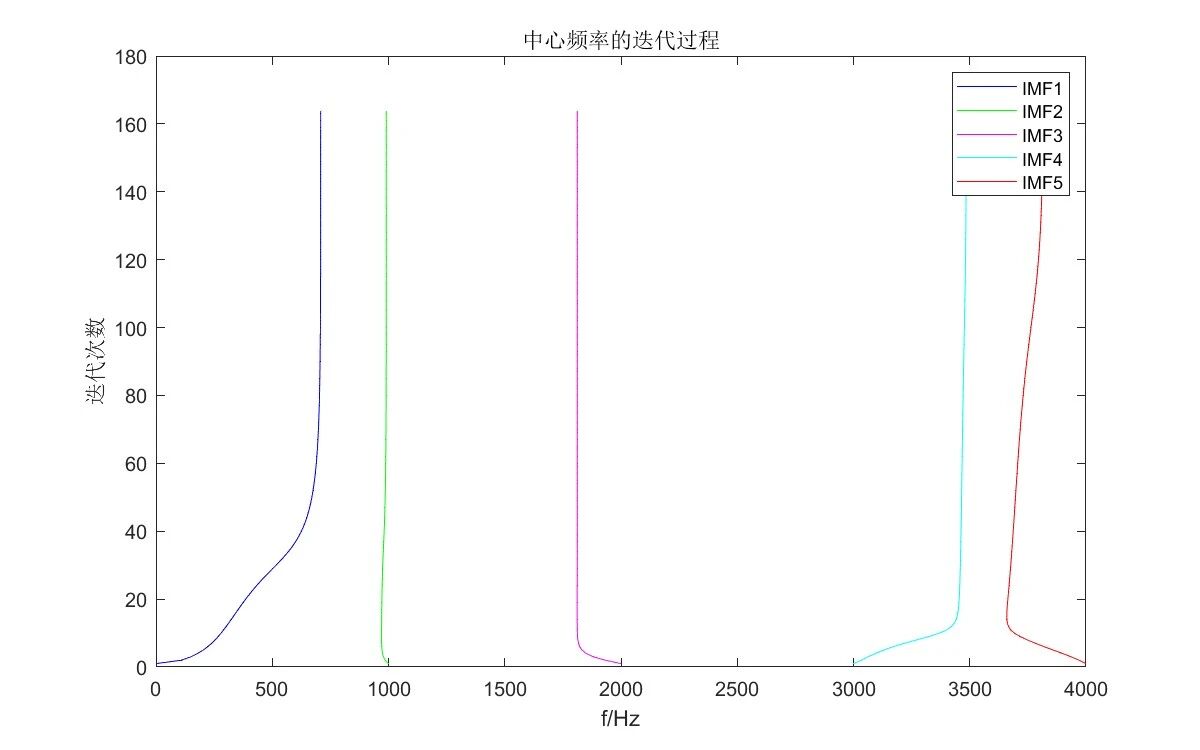

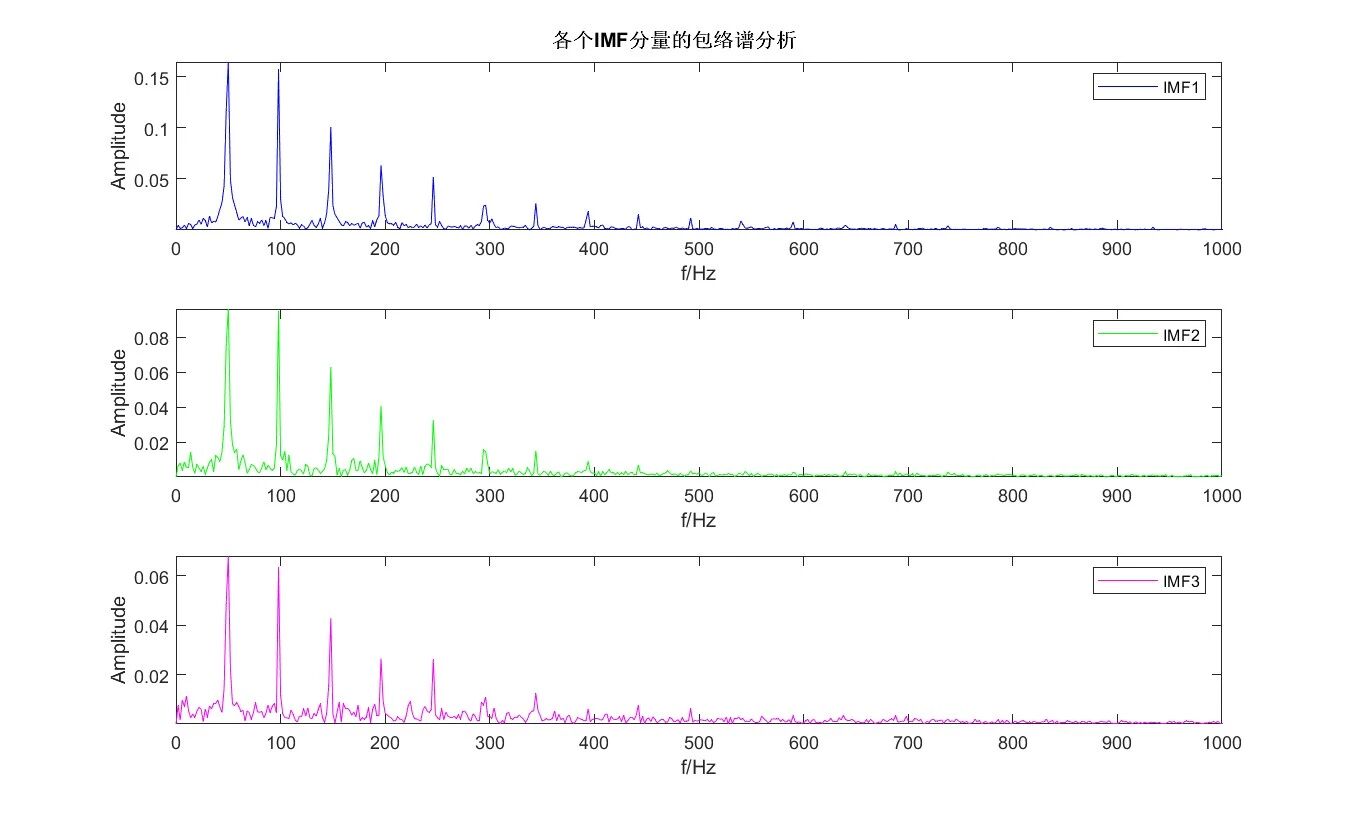

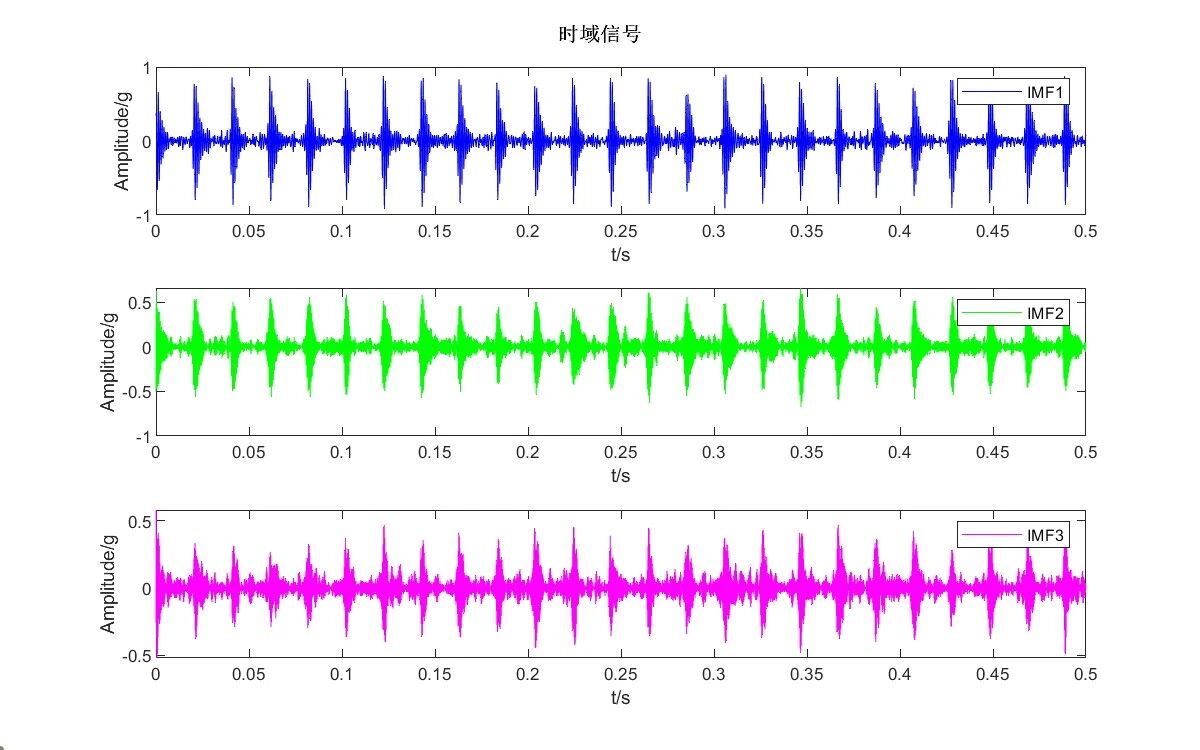

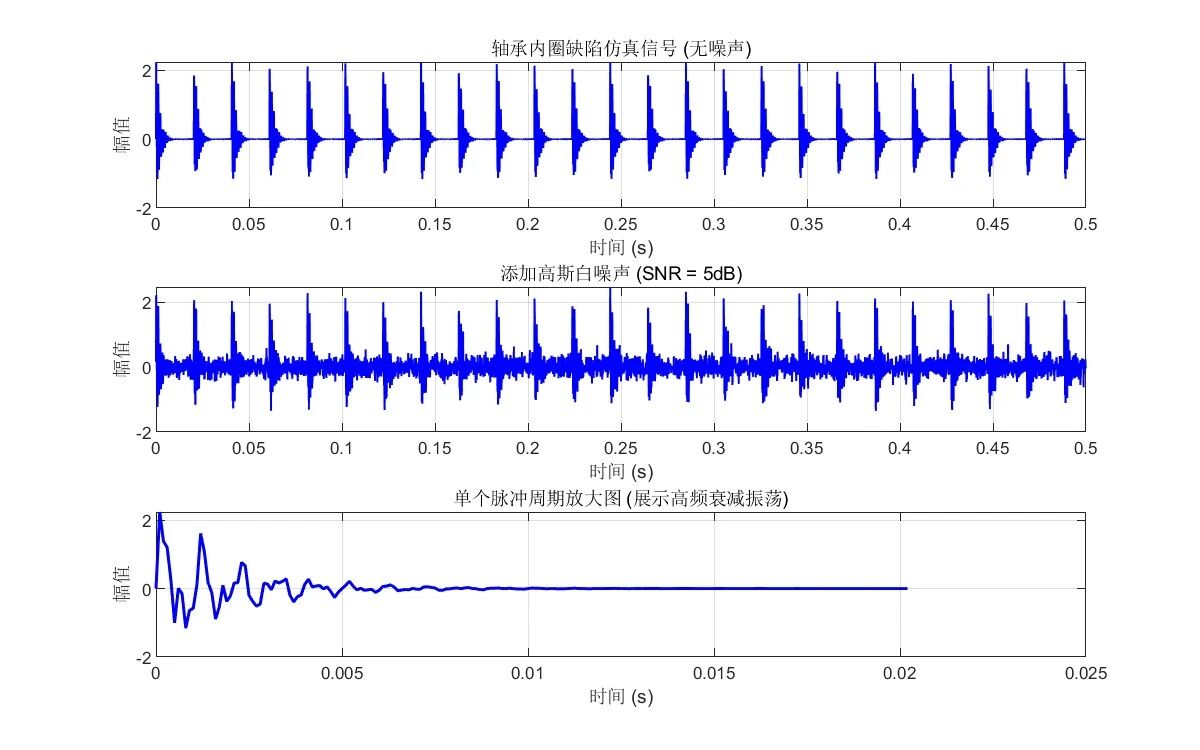

⛳️ 运行结果
