一、引言：自主航空器导航的 “安全红线”——GNSS 完好性刚需

在无人机物流、城市空中交通（UAM）、特种作业航空器等自主飞行场景中，导航系统的可靠性直接决定飞行安全。GNSS（如北斗、GPS）作为主流绝对定位手段，虽能提供全局位置信息，但易受复杂环境干扰：城市峡谷中信号被高楼遮挡导致 “失锁”，电磁干扰引发伪距偏差，多路径效应造成定位跳变，甚至人为欺骗攻击可能诱导导航失效。

而惯性导航系统（INS）具备完全自主、无外界依赖、高频输出（100Hz+）的特性，能通过陀螺仪测角速度、加速度计测线加速度，实时推算航空器位置、速度与姿态 —— 但 INS 存在 “误差累积” 短板，随时间推移（如 MEMS 级 INS 每小时位置误差可达数百米），单独依赖难以满足长时导航需求。

基于此，“INS+GNSS” 组合导航成为自主航空器的主流方案，而 “GNSS 完好性监测” 是这套方案的核心安全保障：它通过 INS 的自主推算结果，实时校验 GNSS 数据的可靠性，一旦发现 GNSS 存在异常偏差，立即触发告警或切换至 INS 主导导航，避免因 GNSS 故障导致的飞行事故，是自主航空器跨越 “安全红线” 的关键技术。

二、核心理论：GNSS 完好性与 INS 的互补逻辑

（一）GNSS 完好性的核心指标：定义 “安全边界”

完好性并非 “定位精度”，而是 “导航系统在出现故障时，及时告知用户的能力”，其关键量化指标包括：

1. 完好性风险（Integrity Risk, IR）：在规定时间内，GNSS 定位误差超出预设安全阈值（如自主航空器要求水平误差≤5m）且未触发告警的概率，行业通常要求 IR≤10⁻⁷/ 飞行小时；

1. 告警限（Alert Limit, AL）：判定 GNSS 故障的误差临界值，需结合航空器任务场景设定（如低空作业 AL 取 3m，高空巡航 AL 可放宽至 10m）；

1. 时间到告警（Time to Alert, TTA）：从 GNSS 出现故障到系统发出告警的最长延迟，自主航空器需满足 TTA≤1s，避免故障扩散导致危险。

（二）INS 与 GNSS 的 “动态互补” 特性

两者的技术特性恰好形成 “短板互补”，为完好性监测提供基础：

特性维度	GNSS	INS
自主性	依赖卫星信号，非自主	完全自主，无外界依赖
误差特性	无累积误差，突发偏差	误差随时间累积，连续稳定
输出频率	低（1-10Hz）	高（100-1000Hz）
环境适应性	易受遮挡、干扰	不受电磁、地形影响

当 GNSS 正常时，INS 可通过 GNSS 校正累积误差；当 GNSS 异常时，INS 的连续推算结果能作为 “基准”，发现 GNSS 的偏差 —— 这是基于 INS 实现 GNSS 完好性监测的核心逻辑。

三、关键技术：基于 INS 的 GNSS 完好性监测实现路径

（一）数据预处理：构建 “同源可比” 的监测基础

1. 时空同步校准

GNSS 输出频率（如 5Hz）远低于 INS（如 200Hz），需通过线性插值将 GNSS 位置 / 速度数据同步至 INS 的时间戳；同时，通过坐标系转换（将 GNSS 的 WGS-84 坐标系转换为 INS 常用的东北天 ENU 坐标系），确保两者数据在同一空间基准下可比。

1. INS 误差补偿

先通过 “零速修正（ZUPT）” 或 “静态对准” 校准 INS 的初始误差（如陀螺零偏、加速度计零偏），再利用 GNSS 正常时段的数据，通过卡尔曼滤波估计 INS 的实时漂移误差（如温度导致的陀螺漂移），减少 INS 自身误差对 GNSS 校验的干扰。

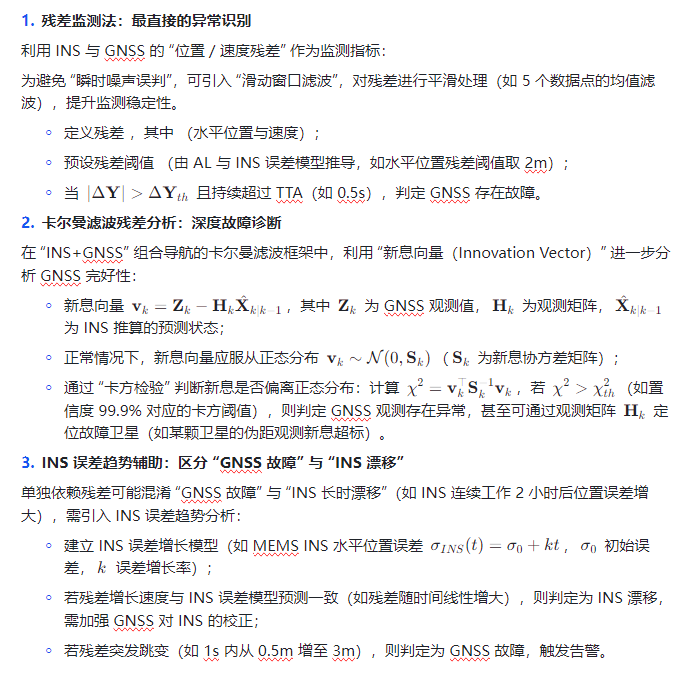

（二）实时监测算法：从 “偏差识别” 到 “故障定位”

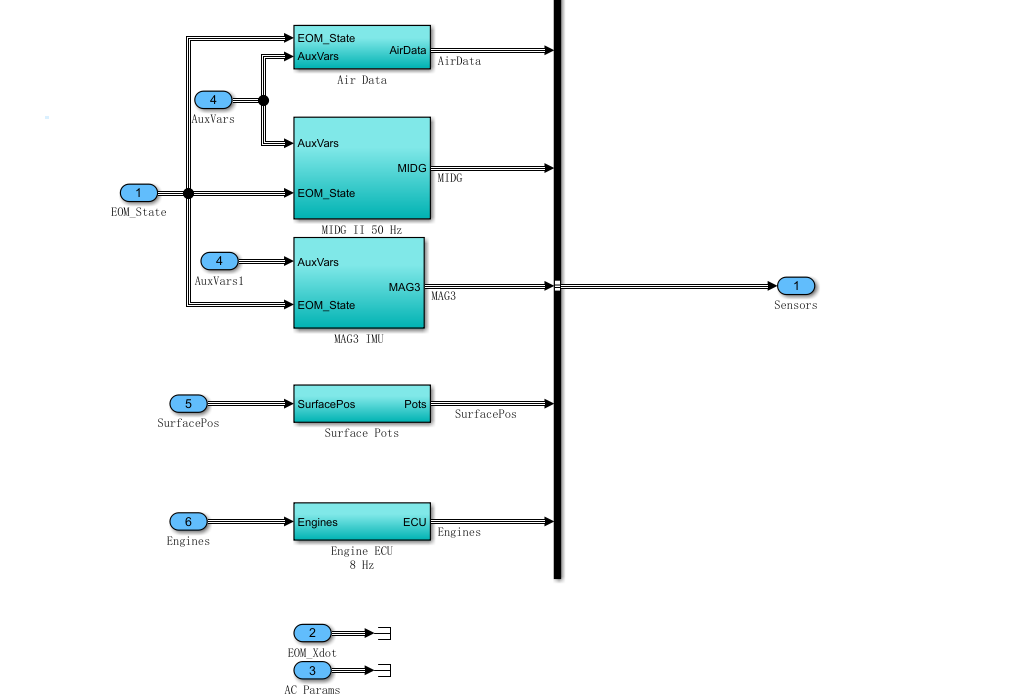

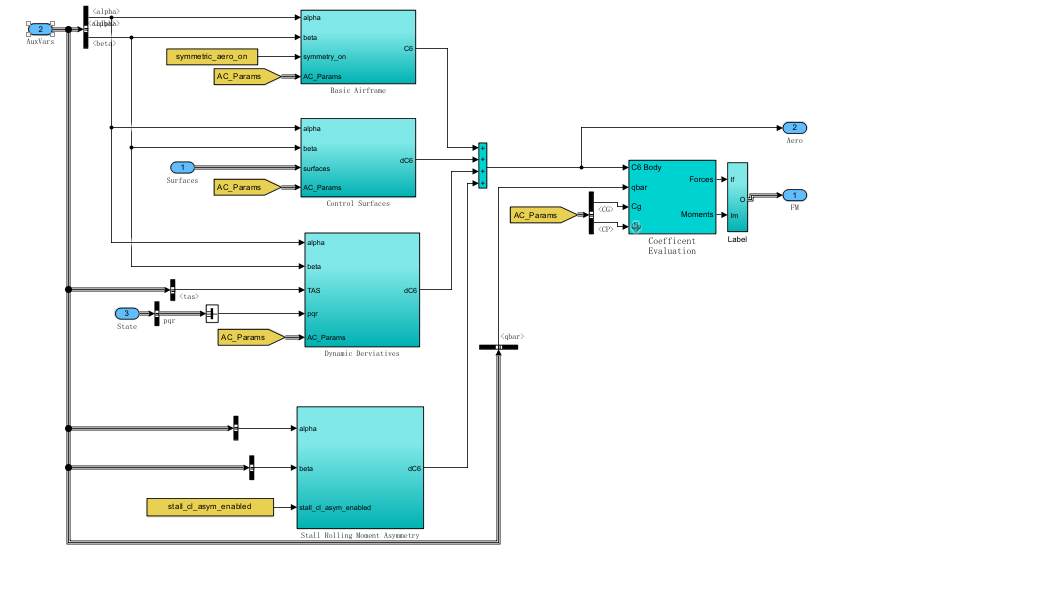

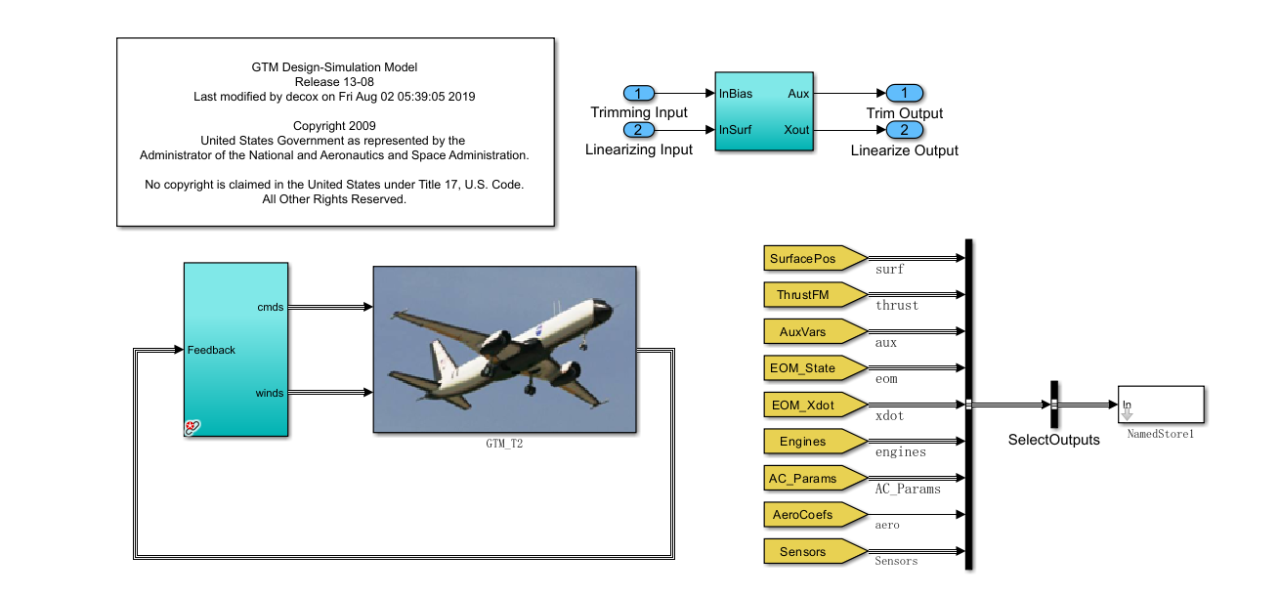

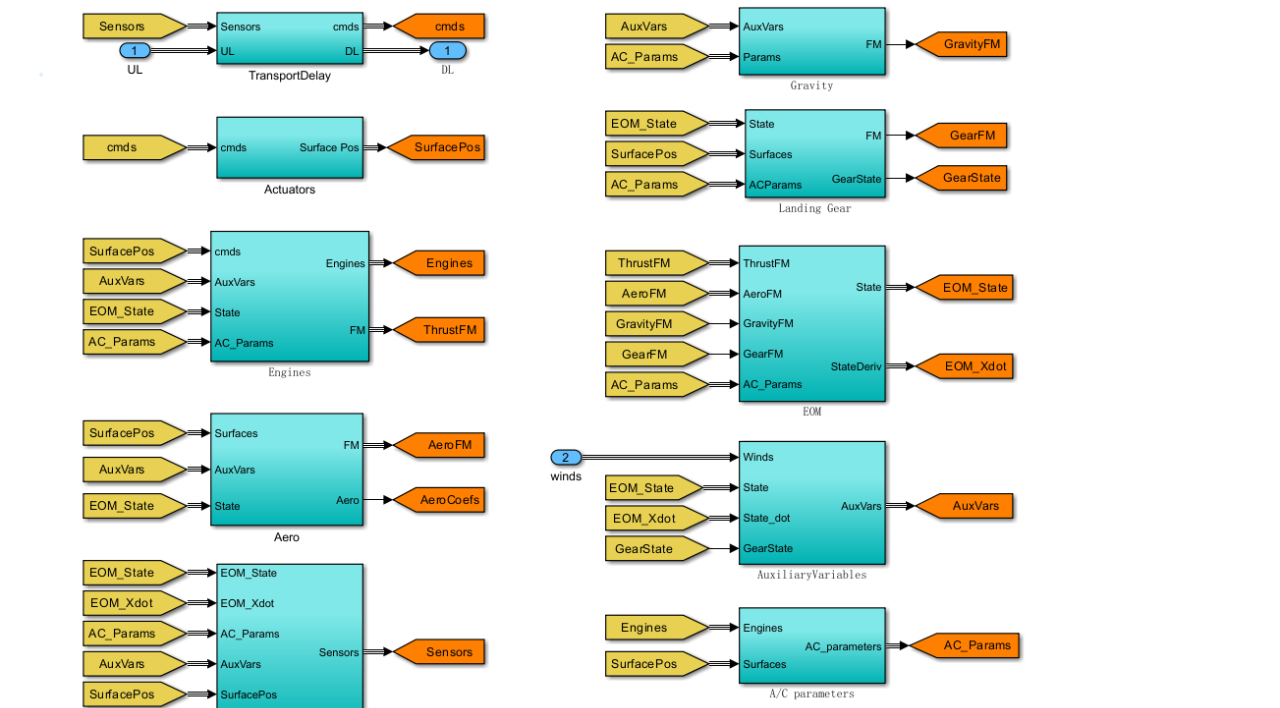

⛳️ 运行结果

📣 部分代码

clearvars; clc; close all;

open("ACsim.slx")

% Link: https://www.mathworks.com/help/satcom/ug/estimate-gnss-receiver-position.html

%%

 Fs = 1;

numSamples = 1000;

t = 0:1/Fs:(numSamples-1)/Fs;

% LLA position for Natick, MA

refLocNatick = [42.2825 -71.343 53.0352];

gps = gpsSensor('SampleRate', Fs, ...

    'ReferenceLocation', refLocNatick);

pos = zeros(numSamples, 3);

vel = zeros(numSamples, 3);

llaMeas = gps(pos, vel);

subplot(3, 1, 1)

plot(t, llaMeas(:,1))

title('Latitude')

xlabel('s')

ylabel('degrees')

subplot(3, 1, 2)

plot(t, llaMeas(:,2))

title('Longitude')

xlabel('s')

ylabel('degrees')

subplot(3, 1, 3)

plot(t, llaMeas(:,3))

title('Altitude')

xlabel('s')

ylabel('m')
