【目标融合】基于最小二乘结合卡尔曼滤波实现GNSSDR陀螺 - 磁罗盘数据融合附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

该代码实现了一套完整的多源融合导航系统，核心逻辑是通过 “最小二乘初始化→GNSS 滤波→航位推算（DR）→GNSS/DR 卡尔曼融合” 的流程，实现高精度的载体位置、速度和航向估计，适用于车载、机器人等移动平台的导航定位。以下从流程架构、核心模块、数学原理到工程实现进行深度拆解：

一、整体流程总览

代码按 8 个步骤逐步推进，形成 “初始化→独立解算→融合优化” 的闭环，流程清晰且符合工程实践：

1. 常量定义：配置噪声、系统参数；

2. 数据读取：加载 GNSS 伪距、伪距率和 DR 传感器数据；

3. 最小二乘（LS）初始化：估计初始位置、速度、钟差和钟漂；

4. 异常值剔除：移除粗差卫星数据，重新优化 LS 解；

5. GNSS 卡尔曼滤波：基于 LS 初始值，用卡尔曼滤波平滑 GNSS 观测，提升定位精度；

6. 陀螺 - 磁罗盘融合：融合陀螺仪和磁罗盘数据，估计高精度航向角；

7. 航位推算（DR）解算：结合轮速和融合航向，实现纯 DR 定位；

8. GNSS/DR 卡尔曼融合：用 GNSS 修正 DR 累积误差，输出最终融合导航结果

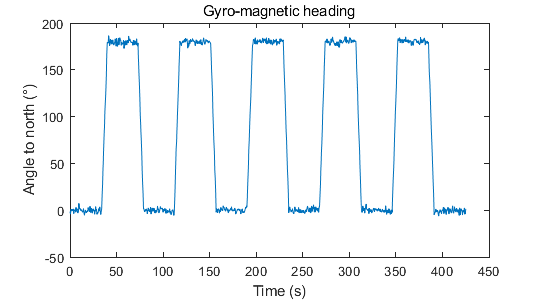

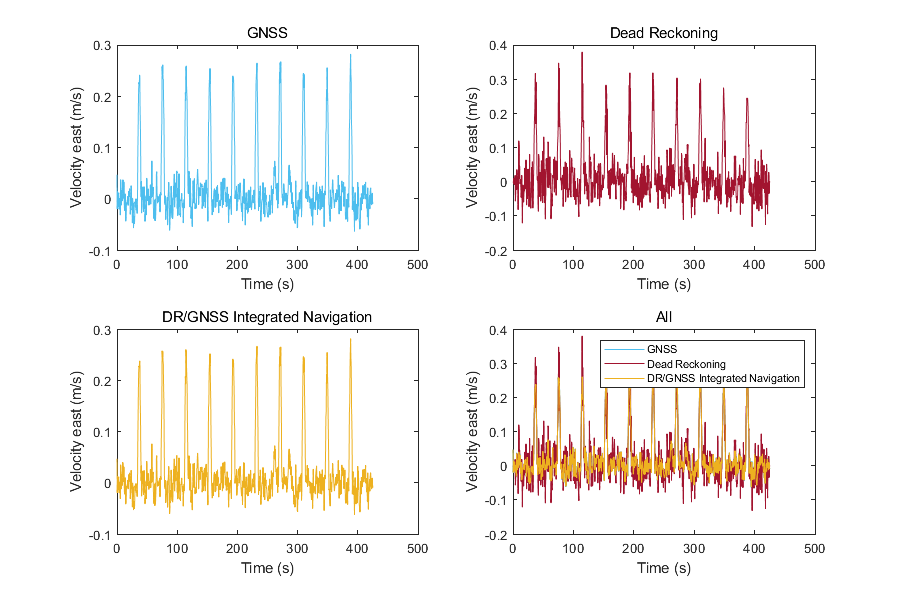

⛳️ 运行结果

📣 部分代码

% Inputs:

% r_eb_e Cartesian position of body frame w.r.t. ECEF frame, resolved

% along ECEF-frame axes (m) 3x1 column vector

% v_eb_e velocity of body frame w.r.t. ECEF frame, resolved along

% ECEF-frame axes (m/s) 3x1 column vector

% C_b_e body-to-ECEF-frame coordinate transformation 3x3 matrix

%

% Outputs:

% L_b latitude (rad)

% lambda_b longitude (rad)

% h_b height (m)

% v_eb_n velocity of body frame w.r.t. ECEF frame, resolved along

% north, east, and down (m/s) 3x1 column vector

% C_b_n body-to-NED coordinate transformation 3x3 matrix

% Parameters

R_0 = 6378137; %WGS84 Equatorial radius in meters

e = 0.0818191908425; %WGS84 eccentricity

% Copyright 2012, Paul Groves

% License: BSD; see license.txt for details

% Begins

% Convert position using Borkowski closed-form exact solution

% From (2.113)

lambda_b = atan2(r_eb_e(2),r_eb_e(1));

% From (C.29) and (C.30)

k1 = sqrt(1 - e^2) * abs (r_eb_e(3));

k2 = e^2 * R_0;

beta = sqrt(r_eb_e(1)^2 + r_eb_e(2)^2);

E = (k1 - k2) / beta;

F = (k1 + k2) / beta;

% From (C.31)

P = 4/3 * (E*F + 1);

% From (C.32)

Q = 2 * (E^2 - F^2);

% From (C.33)

D = P^3 + Q^2;

% From (C.34)

V = (sqrt(D) - Q)^(1/3) - (sqrt(D) + Q)^(1/3);

% From (C.35)

G = 0.5 * (sqrt(E^2 + V) + E);

% From (C.36)

T = sqrt(G^2 + (F - V * G) / (2 * G - E)) - G;

% From (C.37)

L_b = sign(r_eb_e(3)) * atan((1 - T^2) / (2 * T * sqrt (1 - e^2)));

% From (C.38)

h_b = (beta - R_0 * T) * cos(L_b) +...

(r_eb_e(3) - sign(r_eb_e(3)) * R_0 * sqrt(1 - e^2)) * sin (L_b);

% Calculate ECEF to NED coordinate transformation matrix using (2.150)

cos_lat = cos(L_b);

sin_lat = sin(L_b);

cos_long = cos(lambda_b);

sin_long = sin(lambda_b);

C_e_n = [-sin_lat * cos_long, -sin_lat * sin_long, cos_lat;...

-sin_long, cos_long, 0;...

-cos_lat * cos_long, -cos_lat * sin_long, -sin_lat];

% Transform velocity using (2.73)

v_eb_n = C_e_n * v_eb_e;

% Transform attitude using (2.15)

C_b_n = C_e_n * C_b_e;

🔗 参考文献
