【GPS】基于MATLAB实现GPS 多重相关器仿真

 ✅作者简介：热爱数据处理、建模、算法设计的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

在全球定位系统（GPS）中，信号的捕获与跟踪是实现精准定位的核心环节。相关器作为 GPS 接收机中处理卫星信号的关键组件，其性能直接影响定位精度和抗干扰能力。多重相关器通过设置多个相关峰检测点，能够有效提升信号跟踪的稳定性和动态性能，尤其在复杂电磁环境和高动态场景下表现突出。本文将围绕 GPS 多重相关器的仿真展开深入探讨，从原理到实现，全面解析仿真过程中的关键技术。

一、GPS 多重相关器的基本原理

GPS 卫星信号由载波、伪随机码（PRN 码）和导航电文组成，其中伪随机码的精确同步是信号跟踪的核心。传统单相关器仅通过一个相关峰检测点判断码相位和载波频率偏差，在信号受到噪声、多径效应或动态干扰时，容易出现跟踪失锁。而多重相关器通过在主相关峰两侧设置多个副相关器（如超前、即时、滞后相关器），形成对码相位偏差的多维度检测，从而实现更稳健的跟踪。

1.1 相关器的核心功能

相关器的本质是通过计算接收信号与本地生成伪码的互相关值，判断两者的同步程度。当接收信号与本地伪码完全同步时，相关值达到峰值（主相关峰）；存在码相位偏差时，相关值随偏差增大而衰减。多重相关器通过对比主、副相关器的输出，可精确估计码相位偏差和载波多普勒频偏，为环路滤波器提供校正依据。

1.2 典型多重相关器结构

常见的多重相关器采用 “超前 - 即时 - 滞后（E-I-L）” 结构，包括：

• 即时相关器（I）：本地伪码与接收信号码相位完全对齐，输出主相关峰，用于获取导航数据。

• 超前相关器（E）：本地伪码超前接收信号码相位一个码片（或半码片），输出超前相关值。

• 滞后相关器（L）：本地伪码滞后接收信号码相位一个码片（或半码片），输出滞后相关值。

通过计算 E 与 L 的差值，可得到码相位偏差的误差信号；I 通道与正交（Q）通道的输出则用于载波频率和相位的误差估计。进阶结构（如多抽头相关器）会设置更多滞后 / 超前间隔（如 1/4 码片、1/8 码片），进一步提升偏差估计精度。

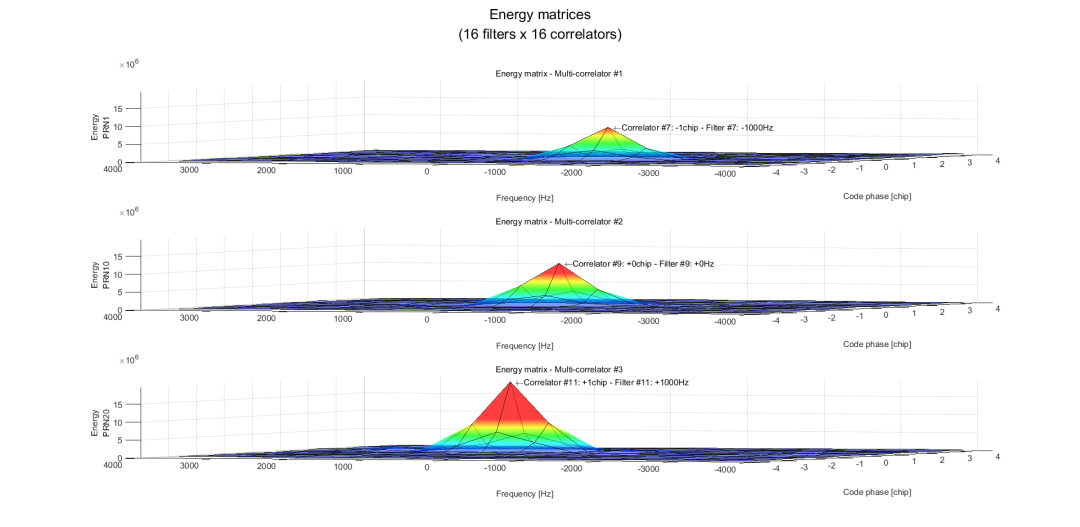

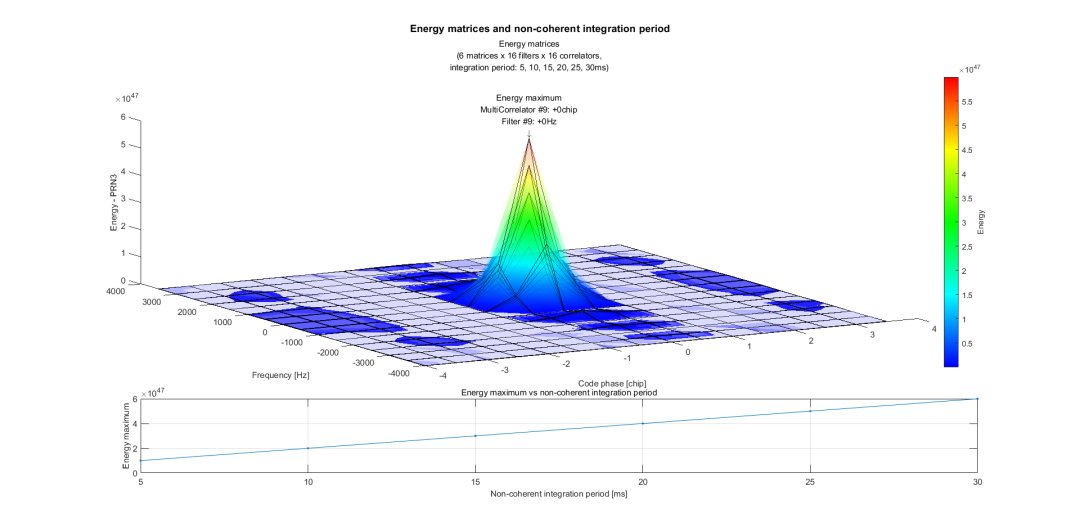

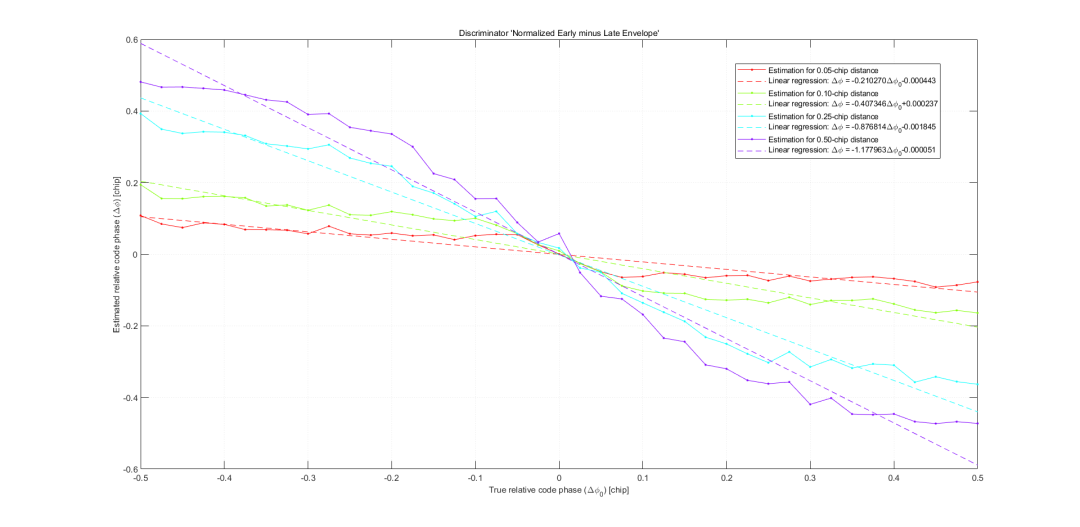

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
