【变压器的开路试验】变压器进行开路试验时的电路连接配置附Simulink仿真

 ✅作者简介：热爱数据处理、建模、算法设计的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

变压器的开路试验是研究变压器特性的重要手段，主要用于测定铁芯损耗（铁损）、励磁阻抗以及变比等关键参数。该试验通过将变压器一侧绕组开路，另一侧施加额定电压，模拟变压器空载运行状态，进而分析其空载特性。而合理的电路连接配置是确保试验数据准确、试验过程安全的核心环节。

一、开路试验的核心原则与适用绕组选择

开路试验的核心原则是在低压侧施加额定电压，高压侧开路。这一选择主要基于安全性和测量便利性：

• 安全性：低压侧额定电压较低（如配电变压器低压侧通常为 220V 或 380V），施加额定电压时操作风险低，且不易对试验设备造成过压损坏。

• 测量准确性：高压侧开路时，低压侧的空载电流（励磁电流）较小（通常为额定电流的 2%-10%），普通电流表即可精确测量；若反接（高压侧加压、低压侧开路），则高压侧励磁电流极小，可能超出常规电流表的测量范围，导致误差增大。

特殊情况下，如小型干式变压器或低压侧电压过高（如 10kV 级低压侧），也可选择在高压侧施加额定电压，但需配备更高绝缘等级的试验设备，并采取严格的安全防护措施。

二、三相双绕组变压器的开路试验电路连接

三相双绕组变压器的开路试验电路需满足三相电压对称施加、各相参数独立测量的要求，典型连接方式如下：

2.1 电源与变压器的连接

• 电源接入：将三相交流电源（需与变压器低压侧额定电压匹配，如低压侧额定线电压 380V，则接入 380V 三相电源）通过三相调压器连接至变压器低压侧（如 Dyn11 连接组的低压侧 y 端）。调压器的作用是平稳调节输入电压，确保试验时能精确施加额定电压。

• 高压侧处理：将变压器高压侧（如 Dyn11 的高压侧 D 端）三相绕组全部开路，即不接入任何负载或测量设备，仅保持绕组端点悬空（需注意绝缘，避免与地或其他导体接触）。

2.2 测量仪器的连接

为全面获取空载特性数据，需在低压侧串联或并联以下测量仪器：

• 电压表（V）：并联在低压侧三相输入端，测量施加的线电压（如 Uab、Ubc、Uca），需选用量程略大于低压侧额定线电压的交流电压表（精度不低于 0.5 级）。

• 电流表（A）：串联在低压侧的一相线路中（如 A 相），测量空载线电流（Ia），由于空载电流较小，电流表量程应选择接近预计空载电流的档位（如额定电流 5A 的变压器，可选 0-1A 量程）。

• 功率表（W）：用于测量空载损耗（铁损），采用两表法连接：

• 第一只功率表的电流线圈串联在 A 相，电压线圈并联在 A、B 相间（测量 Uab、Ia 的有功功率）；

• 第二只功率表的电流线圈串联在 C 相，电压线圈并联在 C、B 相间（测量 Ucb、Ic 的有功功率）；

• 两表读数之和即为三相总空载功率（因三相对称，总功率 = 3× 单相功率）。

• 相位表（可选）：用于测量电压与电流的相位差，辅助计算励磁阻抗的功率因数。

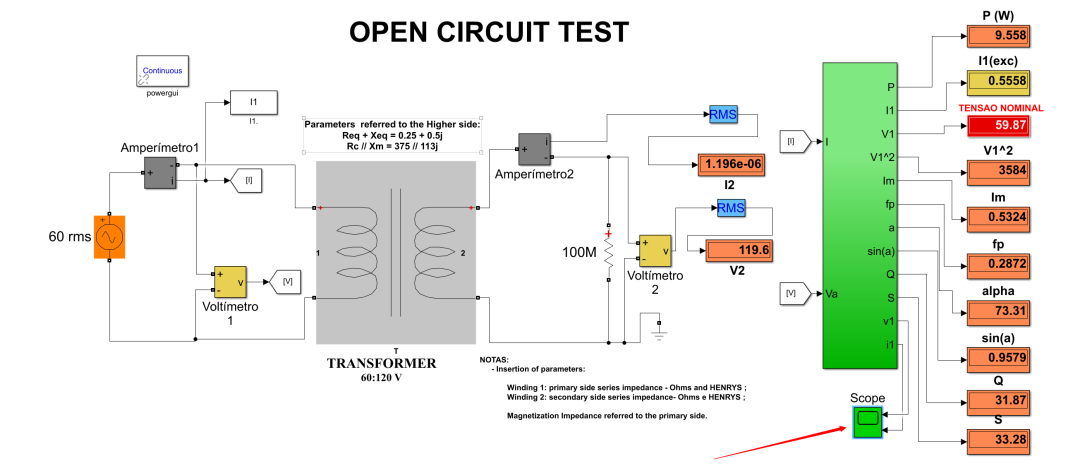

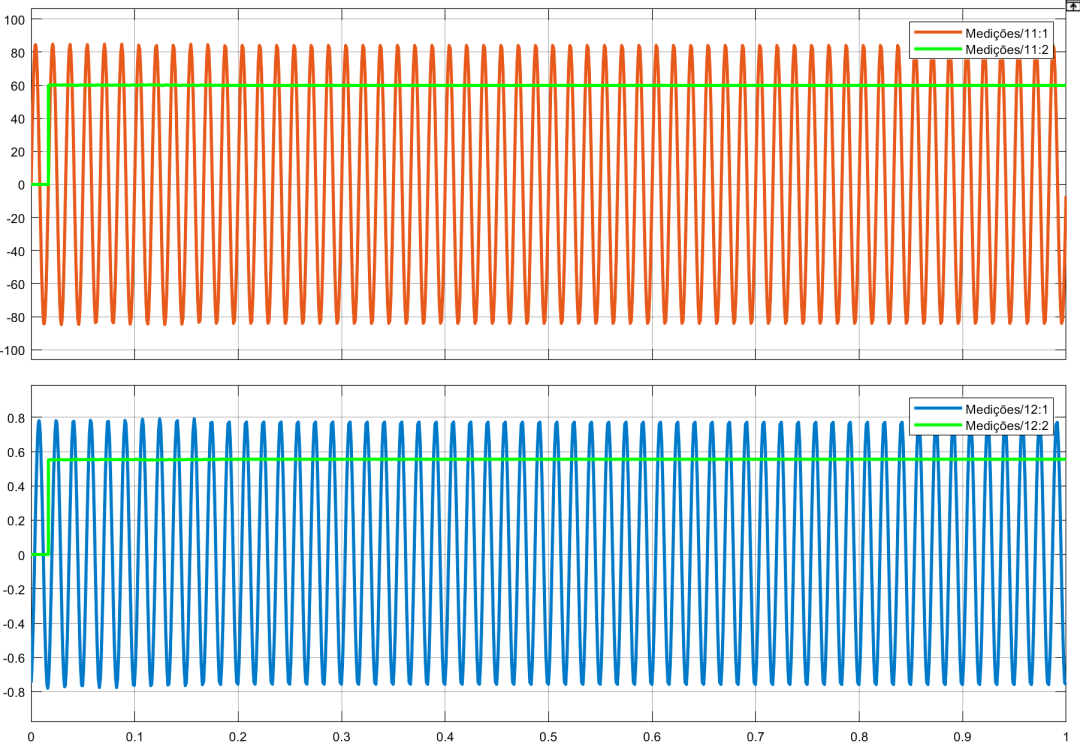

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
