🔥 内容介绍
本文深入剖析双极性 M 元扩频结合二进制相移键控(BPSK)的扩频解扩技术。通过阐述双极性 M 元扩频与 BPSK 的基本原理,详细梳理扩频与解扩的完整流程,分析关键技术要点,并探讨其在实际通信场景中的应用,旨在全面揭示该技术在提升通信系统抗干扰能力、实现可靠数据传输方面的核心作用与优势。
一、引言
在现代通信技术不断演进的背景下,提升通信系统的抗干扰能力、保障数据传输的可靠性与隐蔽性成为关键诉求。扩频通信技术应运而生,通过将信号频谱扩展到远大于原始信号带宽的范围,有效增强了系统对各类干扰的抵御能力 。双极性 M 元扩频作为一种先进的扩频技术,与二进制相移键控(BPSK)调制方式相结合,在军事通信、卫星通信、移动通信等诸多领域展现出卓越性能,为解决复杂通信环境下的信号传输难题提供了有效方案。

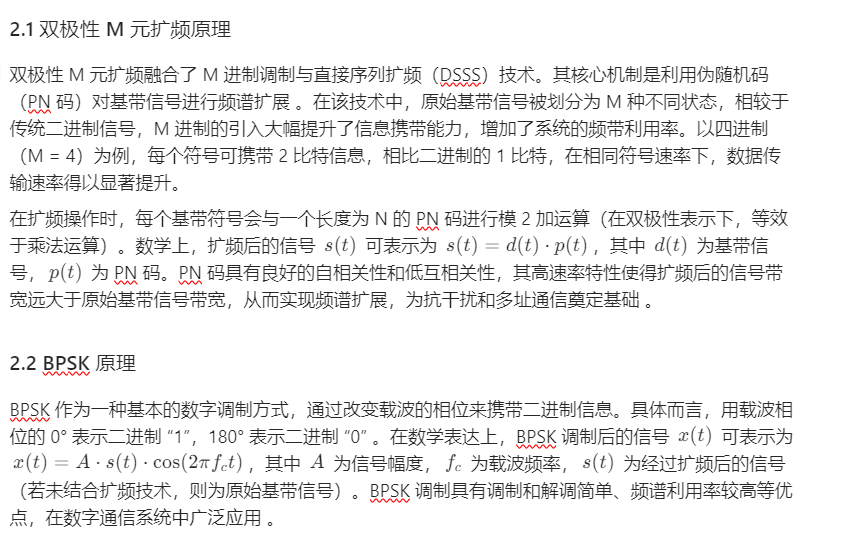

二、双极性 M 元扩频与 BPSK 原理

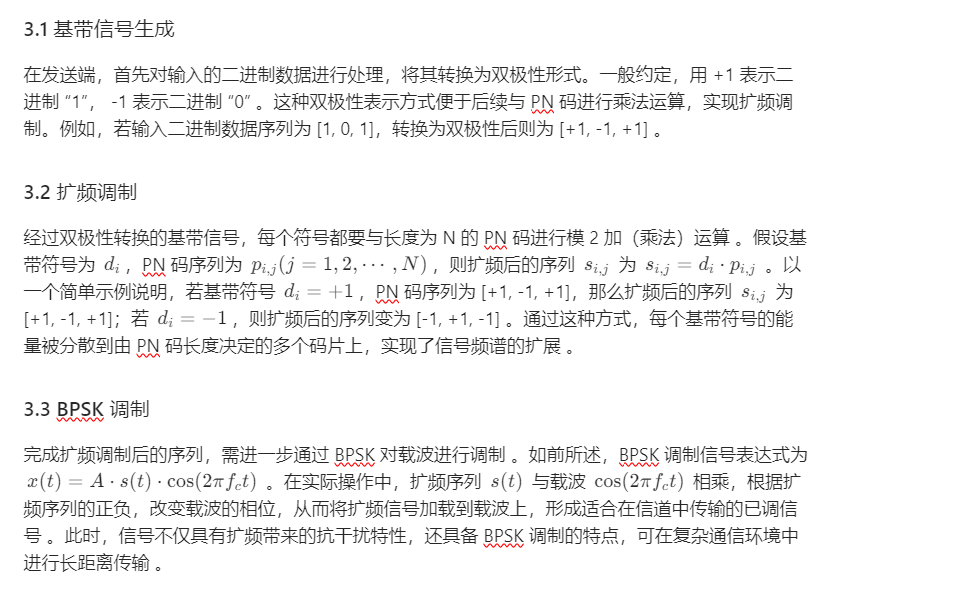

三、扩频流程

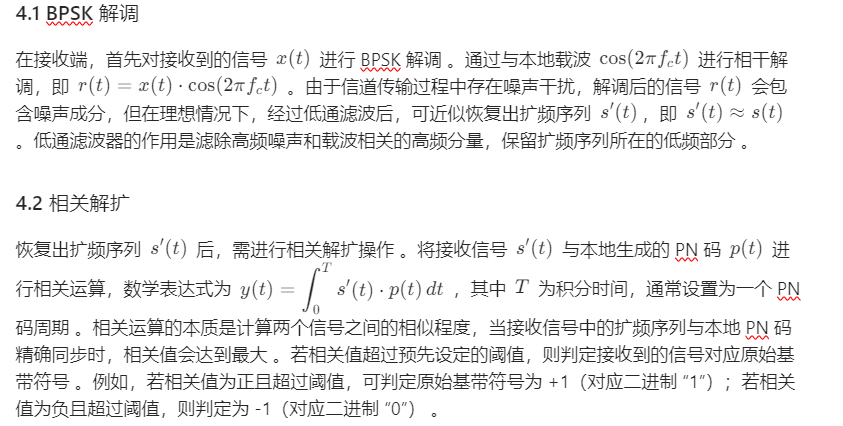

四、解扩流程
4.3 同步要求
解扩过程中,严格的同步至关重要 。本地 PN 码的相位和频率必须与接收信号中的 PN 码精确同步,否则相关解扩无法准确恢复原始基带信号 。为实现同步,通常采用同步捕获和跟踪机制 。同步捕获阶段,通过搜索算法快速找到接收信号中 PN 码的大致相位和频率范围;同步跟踪阶段,则利用锁相环(PLL)等技术,持续精确调整本地 PN 码的相位和频率,使其与接收信号保持同步 。同步的精度直接影响解扩性能,若同步误差过大,会导致相关值降低,误码率升高,严重时甚至无法正确解扩 。
4.4 抗窄带干扰
双极性 M 元扩频结合 BPSK 的系统在抗窄带干扰方面表现出色 。由于扩频信号带宽远大于窄带干扰信号带宽,在解扩过程中,窄带干扰信号的频谱被压缩,能量分散到更宽的频带上,功率谱密度大幅降低 。而扩频信号经过相关解扩后,能量重新集中,恢复为原始基带信号带宽 。通过后续的滤波器,可有效抑制被压缩后的窄带干扰信号,提取出有用的基带信号 。例如,对于一个中心频率为 \( f_{narrow} \) 的窄带干扰信号,在解扩前其功率集中在 \( f_{narrow} \) 附近的窄带范围内,解扩后,其功率均匀分布在扩频信号带宽内,对有用信号的干扰显著减弱 。
五、关键技术点分析
5.1 PN 码设计
PN 码是双极性 M 元扩频系统的核心要素之一 。其性能直接影响扩频系统的抗干扰能力、多址能力和同步性能 。优质的 PN 码应具备尖锐的自相关特性,即当码序列与自身延迟后的序列进行相关运算时,在延迟为 0 时相关值最大,其他延迟情况下相关值迅速趋近于 0 。同时,PN 码之间应具有低互相关性,不同 PN 码序列之间的相关值尽可能小,以降低多址干扰 。常见的 PN 码序列有 M 序列、Gold 序列等 。在实际应用中,需根据系统需求和复杂度选择合适的 PN 码类型,并合理设计码长等参数 。例如,在对多址能力要求较高的通信系统中,可选用 Gold 序列,因其具有良好的自相关和互相关特性,能有效支持多个用户同时通信 。
5.2 同步技术
如前所述,同步是解扩的关键前提 。除了常见的基于 PLL 的同步跟踪技术外,还可采用基于训练序列的同步方法 。在发送端,将一段已知的训练序列插入到扩频信号中,接收端通过对训练序列的检测和处理,快速实现 PN 码的同步 。此外,为应对通信过程中的动态变化,如移动终端的高速移动导致的多普勒频移,可采用自适应同步算法,实时调整同步参数,确保同步的稳定性 。例如,在高速移动的卫星通信场景中,自适应同步算法能够根据卫星与地面站之间的相对运动速度,动态调整本地载波和 PN 码的频率,维持同步状态,保障信号的可靠解扩 。
六、实际应用场景
6.1 军事通信
在军事通信领域,对通信的保密性、抗干扰性和可靠性要求极高 。双极性 M 元扩频结合 BPSK 技术能够有效抵御敌方的电子干扰,确保军事指令、情报等关键信息的安全传输 。例如,在战场环境中,存在大量的电磁干扰和敌方的蓄意干扰,该技术通过将信号频谱扩展,使干扰信号难以对有用信号造成实质性影响,同时其加密特性(基于 PN 码的随机性)也增强了通信的保密性,防止信息被敌方截获和破解 。
6.2 卫星通信
卫星通信面临着长距离传输、复杂的空间环境噪声以及多径传播等挑战 。双极性 M 元扩频与 BPSK 的结合,可提高卫星通信系统的抗干扰能力和信号传输质量 。在卫星与地面站之间的通信链路中,利用扩频增益有效对抗噪声和干扰,同时通过精确的同步技术克服卫星高速运动带来的多普勒频移影响,保障通信的连续性和稳定性 。例如,地球同步轨道卫星与地面站之间的通信,需要在复杂的空间电磁环境下实现可靠数据传输,该技术能够满足这一需求,确保卫星遥感数据、语音通信等业务的正常开展 。
6.3 移动通信
在移动通信系统中,随着用户数量的不断增加和数据业务需求的爆发式增长,频谱资源日益紧张,同时小区间干扰、多径干扰等问题愈发突出 。双极性 M 元扩频结合 BPSK 技术可应用于未来的 5G 乃至 6G 通信系统,提升系统的抗干扰能力和频谱利用率 。通过扩频技术,可有效抑制小区间干扰,实现多址通信,提高系统容量;BPSK 调制的高效性有助于在有限的频谱资源下实现高速数据传输 。例如,在 5G 的超密集组网场景中,该技术能够帮助基站更好地应对复杂的干扰环境,为用户提供稳定、高速的通信服务 。
七、结论
双极性 M 元扩频结合 BPSK 的扩频解扩技术,凭借其独特的频谱扩展机制、有效的抗干扰手段以及与 BPSK 调制的协同优势,在现代通信领域展现出强大的生命力 。通过对其原理、扩频解扩流程、关键技术点的深入剖析,以及在实际应用场景中的验证,充分证明了该技术在提升通信系统性能方面的显著效果 。然而,随着通信技术的持续发展,对该技术也提出了更高要求,如进一步提升抗干扰能力、降低同步复杂度、提高频谱效率等 。未来,相关研究将围绕这些方向展开,不断优化和完善该技术,以适应日益复杂和多样化的通信需求 。

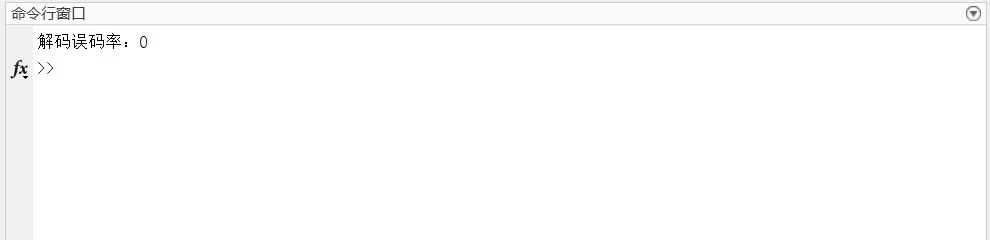

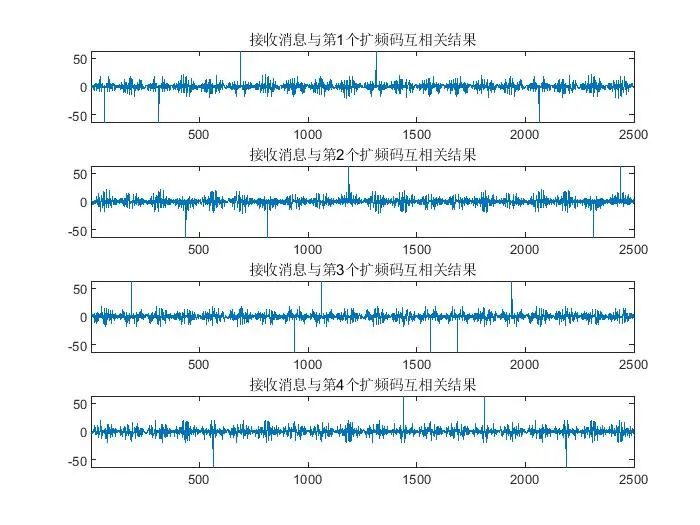

⛳️ 运行结果
📣 部分代码
🔗 参考文献
[1] 张凯[1].扩频通信中PN码序列的捕获[J].电子科技, 2013, 26(12):34.DOI:10.3969/j.issn.1007-7820.2013.12.010.
[2] 张凯.扩频通信中PN码序列的捕获[J].电子科技, 2013.DOI:CNKI:SUN:DZKK.0.2013-12-011.
