🔥 内容介绍

光子晶体（Photonic Crystal, PhC）由于其独特的电磁特性，在光学器件领域展现出巨大的应用潜力。其周期性的介电结构能够通过布拉格散射实现光禁带效应，从而实现对光的精细调控。利用光子晶体构建波导通路，可以实现光信号的引导、分束、以及其他功能，是未来光子集成电路的关键技术之一。本文将重点讨论利用时域有限差分法(Finite-Difference Time-Domain, FDTD)计算一维光子晶体构成的波导通路的场传播特性。

一维光子晶体波导通常由沿一个方向周期性排列的介质柱或层构成。通过在周期结构中引入缺陷，例如移除一个或多个介质柱/层，或者改变其几何参数，可以形成光学波导。光波在波导中传播时，其电磁场会受到光子晶体周期结构的影响。由于FDTD方法能够直接求解麦克斯韦方程组的时间域解，因此特别适用于模拟光波在复杂介质结构中的传播行为，包括光子晶体波导。

FDTD方法的核心思想是将空间和时间离散化，并利用中心差分逼近麦克斯韦方程组中的偏导数。对于一维情况，我们可以利用Yee网格将电场和磁场分量交错排列在空间网格上。时间推进过程中，根据离散化的麦克斯韦方程组，迭代计算每个网格点上的电场和磁场分量，从而得到电磁场的时域演化过程。通过对边界条件的合理设定，例如完美匹配层(Perfectly Matched Layer, PML)吸收边界条件，可以有效地模拟无限大空间中的电磁场传播。

在模拟一维光子晶体波导的场传播时，首先需要建立光子晶体的几何模型。这需要精确定义每个介质柱/层的介电常数、几何尺寸以及周期性结构参数。然后，根据所选择的FDTD算法参数，例如空间步长、时间步长以及计算区域大小，对计算区域进行网格划分。由于光子晶体结构的周期性，可以使用周期性边界条件来减少计算量，从而提高计算效率。

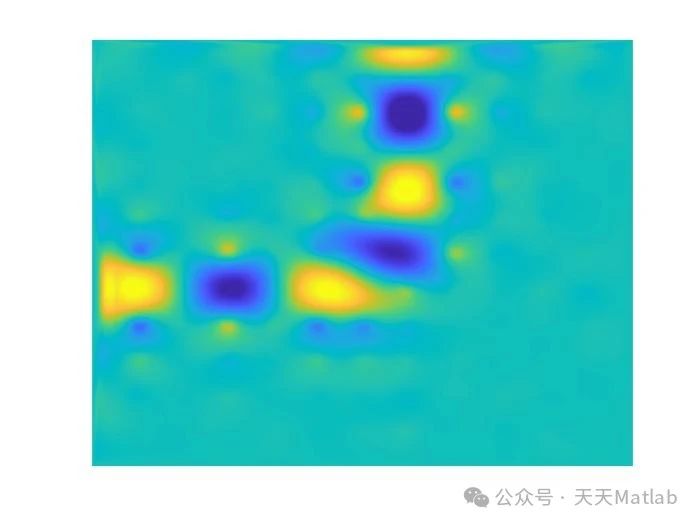

在光源的激发下，电磁波将从波导的一端开始传播。FDTD方法能够精确地计算电磁波在波导中的传输特性，包括波导的传播常数、群速度、以及模式场分布。通过分析这些参数，可以深入理解光波在光子晶体波导中的传播机制，并优化波导结构以达到预期的光学性能。

此外，FDTD方法还可以用来研究光子晶体波导中的各种非线性效应，例如光学谐振、四波混频以及自相位调制等。通过引入非线性介质模型，可以模拟这些效应，并研究其对波导传输特性的影响。这对于开发基于光子晶体波导的非线性光学器件至关重要。

然而，FDTD方法也存在一些局限性。例如，计算资源消耗较大，尤其是在处理三维复杂结构时，计算时间会显著增加。此外，为了保证计算精度，需要选择合适的网格分辨率和时间步长，这也会影响计算效率。对于某些特定应用，例如需要模拟极长波导的情况，FDTD方法可能并不适用。在这种情况下，可以考虑采用其他数值方法，例如时域有限元法(Finite-Element Time-Domain, FETD)或者频域方法。

总而言之，时域有限差分法是一种强大的数值计算工具，可以有效地模拟一维光子晶体构成的波导通路的场传播。通过对FDTD方法的深入研究和优化，可以精确地预测光波在光子晶体波导中的传输特性，从而为设计和优化新型光子器件提供重要的理论依据。未来的研究方向可以包括探索更高效的FDTD算法，开发更精确的材料模型，以及将FDTD方法与其他数值方法结合，以解决更复杂的工程问题。这项研究对于推动光子集成电路技术的发展具有重要的意义。
