探秘DP系列微小型微动开关：IP67防水设计与多元应用解析

探秘DP系列微小型微动开关：IP67防水设计与多元应用解析

一、核心技术解析：IP67 防水防尘的实现原理

（一）IP67 等级的技术内涵

在工业防护领域，IP 防护等级是衡量设备可靠性的关键指标。IP67 等级作为其中备受瞩目的标准，为设备在复杂环境下的稳定运行提供了坚实保障。“IP” 是 “Ingress Protection” 的缩写，意为进入防护。该等级由国际电工委员会（IEC）制定，是一套全球通用的针对电子设备防尘和防水能力的标准化评级系统 ，其通过两个数字来精准界定设备的防护能力。

其中，第一位数字代表防尘等级，取值范围从 0 到 6，数字越大，防尘能力越强。当数字为 “6” 时，达到了防尘的最高等级，意味着设备能够完全防止外物（如工具、电线等）侵入，并且实现尘密，即灰尘无法进入设备内部，从根本上杜绝了灰尘对设备正常工作的干扰以及可能引发的安全隐患。例如，在粉尘弥漫的工厂车间，达到 IP6 防尘等级的设备能有效避免因灰尘积累导致的电路短路、元件老化等问题，确保设备长时间稳定运行。

第二位数字代表防水等级，取值范围从 0 到 9K，数字越大，防水能力越强。“7” 级防水意味着设备可以在规定的水压下，通常是水深 1 米处，浸泡最多 30 分钟，而不会因进水而损坏。这一等级使设备能够从容应对日常泼溅、短暂浸水等常见场景，为设备的广泛应用提供了可能。比如，在户外探险时，不慎将具有 IP67 防水等级的电子设备掉入浅水池中，在规定时间内捞出，设备仍能正常使用，不会受到水的侵害。

IP67 防护等级在消费电子、工业制造、汽车电子等众多领域都有着广泛的应用。在消费电子领域，智能手机、智能手表等产品纷纷采用 IP67 防护等级，为用户在日常生活中提供了更多便利和保障，即使在雨天使用或不小心溅水，也无需担心设备损坏。在工业制造领域，各类传感器、控制设备等常常面临恶劣的工作环境，IP67 防护等级确保了它们在灰尘、水汽等复杂条件下稳定运行，维持生产线的正常运转。在汽车电子领域，一些车载电子部件也采用了 IP67 防护等级，增强了其在各种天气条件下的可靠性，保障了驾驶安全。

（二）DPE-D-01N 的密封结构设计

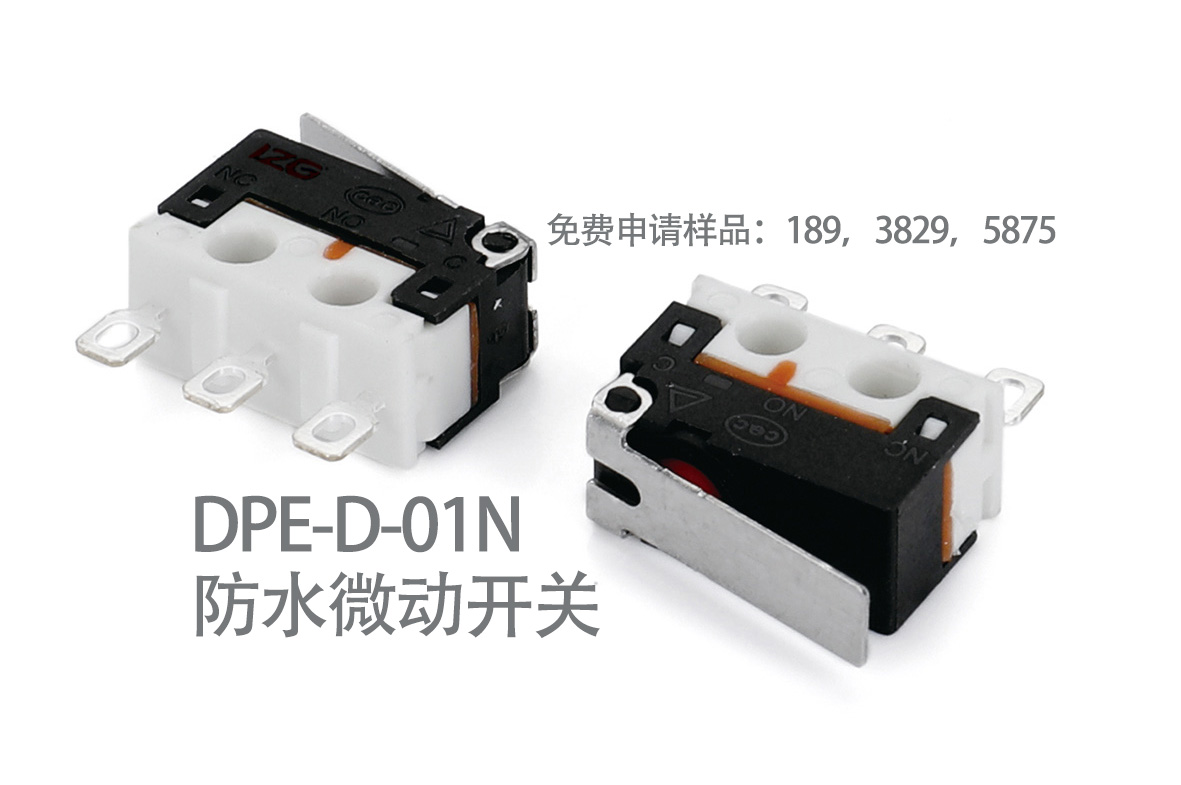

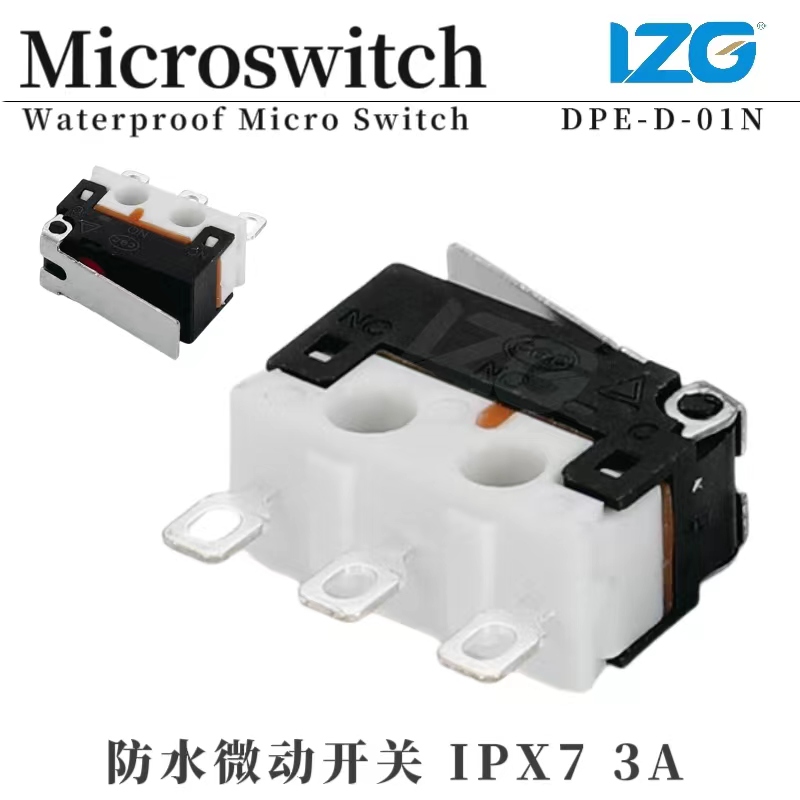

DPE-D-01N 微小型微动开关能够实现 IP67 防水防尘等级，其独特的密封结构设计功不可没。这款开关采用了定制化橡胶封装工艺，通过精心设计的模压成型硅胶密封圈，为开关主体打造了一道坚固的物理屏障。

硅胶密封圈作为关键的密封部件，具有卓越的物理性能。它具备良好的弹性，能够紧密贴合开关主体的表面，有效填充可能存在的缝隙，阻止灰尘和液体的侵入。同时，硅胶材料还具有出色的耐老化、耐化学腐蚀性能，即使在长期使用或恶劣环境条件下，也能保持稳定的密封性能，确保开关的防护效果持久可靠。

在实际的封装过程中，经过严格的模具设计和精确的模压成型工艺，硅胶密封圈被精准地包裹在开关主体周围。这种紧密的包裹方式，使得灰尘和液体难以找到进入开关内部的通道，从而实现了出色的防尘防水效果。例如，在户外潮湿且多尘的环境中，DPE-D-01N 微动开关能够有效抵御灰尘的侵蚀和雨水的浸泡，保证其正常的电气性能和机械性能。

然而，需要注意的是，DPE-D-01N 微动开关的端子部分并未完全密封。这是在设计过程中综合考虑多方面因素的结果。一方面，为了确保开关与外部电路连接的便利性和稳定性，端子部分需要保持一定的开放性，以便于电线的连接和插拔操作。另一方面，通过对端子部分进行绝缘涂层处理以及结构优化设计，在一定程度上弥补了未完全密封的不足，确保了核心触点区域的防护性能。

绝缘涂层采用了特殊的材料，具有良好的绝缘性能和防水性能，能够有效隔离水分和杂质，防止其对端子造成腐蚀或影响电气连接。同时，在结构设计上，通过合理布局和增加防护挡板等方式，减少了液体和灰尘直接接触端子的可能性，进一步提高了端子部分的可靠性。这种在连接便利性与防水需求之间的巧妙平衡，体现了 DPE-D-01N 微动开关设计的科学性和实用性，使其能够更好地适应各种复杂的应用场景。

二、多元应用场景：高精度控制的核心部件

（一）工业自动化设备

在工业自动化的宏大版图中，数控机床和智能仓储设备无疑是其中的关键角色，而 DPE-D-01N 微小型微动开关则在这些设备中扮演着不可或缺的位置检测与限位控制的核心角色。

在数控机床领域，加工精度是衡量其性能的关键指标，任何细微的偏差都可能导致产品质量下降甚至报废。DPE-D-01N 微动开关凭借其高精度的特性，能够精确检测刀具和工件的位置，为数控系统提供精准的位置反馈信号。当刀具或工件移动到预设位置时，微动开关迅速动作，触发相应的控制信号，确保加工过程的准确性和稳定性。例如，在精密零件的铣削加工中，DPE-D-01N 微动开关能够准确控制刀具的切入和切出位置，保证零件的尺寸精度和表面质量，满足工业生产中对高精度加工的严格要求。

而在智能仓储设备中，高效、准确的货物存储和检索是提高仓储效率的关键。DPE-D-01N 微动开关应用于堆垛机、穿梭车等设备，用于检测货物的位置和设备的运行状态。在堆垛机取放货物的过程中，微动开关实时监测货叉的位置，当货叉到达指定位置时，及时发送信号，控制堆垛机的动作，避免货物碰撞和掉落，确保货物的安全存储和高效搬运。在多尘的物流场景中，其 IP67 防护等级发挥了重要作用，有效抵御灰尘的侵入，保证开关的正常工作，维持智能仓储系统的稳定运行。

在自动化流水线上，DPE-D-01N 微动开关同样发挥着重要作用。它用于检测工件是否到位，当工件传输到指定位置时，微动开关触发信号，控制后续设备的动作，如加工、装配、检测等。在汽车零部件的自动化生产线上，DPE-D-01N 微动开关能够准确检测零部件的位置，确保每个零部件都能被精确地加工和装配，提高生产效率和产品质量。在潮湿的加工环境中，其出色的防水性能使得它能够稳定运行，不受水分的影响，为自动化生产线的可靠运行提供了有力保障。

（二）消费电子与家电

在消费电子与家电领域，DPE-D-01N 微小型微动开关以其卓越的性能和可靠的品质，广泛应用于各种产品中，为人们的日常生活带来了便利和舒适。

在洗衣机中，水位感应是实现精准洗涤的关键环节。DPE-D-01N 微动开关通过检测水位的变化，控制洗衣机的进水和排水过程。当水位达到设定值时，微动开关动作，发送信号给洗衣机的控制系统，停止进水，确保洗衣机在合适的水位下进行洗涤，避免水资源的浪费和洗涤效果不佳的问题。同时，在洗衣机的开合盖检测方面，DPE-D-01N 微动开关也发挥着重要作用。当洗衣机的盖子打开或关闭时，微动开关能够及时感知并反馈信号，确保洗衣机在安全的状态下运行，防止在洗涤过程中盖子意外打开造成安全事故。

扫地机器人作为现代智能家居的代表产品之一，在清洁过程中需要对自身的状态进行精确控制。DPE-D-01N 微动开关用于扫地机器人的碰撞检测和回充检测。当扫地机器人遇到障碍物时，微动开关触发，使机器人改变运动方向，避免碰撞损坏。在电量不足时，微动开关检测到回充信号，引导机器人自动返回充电座充电，确保机器人能够持续高效地完成清洁任务。其耐受日常使用中的溅水与粉尘侵蚀的特性，使得扫地机器人在各种复杂的家居环境中都能稳定运行，为用户提供可靠的清洁服务。

在无人机和手持设备中，DPE-D-01N 微动开关用于状态切换控制。在无人机中，微动开关可以控制飞行模式的切换、云台的调整等功能。在手持设备如游戏手柄、对讲机中，微动开关实现了按键的功能切换，为用户提供了便捷的操作体验。在户外复杂环境中，无论是面对雨水的侵袭还是沙尘的干扰，DPE-D-01N 微动开关都能凭借其 IP67 防护等级，保持稳定的工作状态，确保设备的正常运行，满足用户在不同场景下的使用需求。

（三）汽车电子领域

在汽车电子领域，DPE-D-01N 微小型微动开关凭借其出色的性能和可靠性，成为汽车门窗控制、座椅调节系统等关键部件中不可或缺的组成部分，为汽车的安全、舒适和智能化发展提供了有力支持。

在汽车门窗控制方面，DPE-D-01N 微动开关用于检测车窗的位置和状态。当车窗上升或下降到极限位置时，微动开关及时动作，切断电机电源，防止车窗过度升降导致损坏。在日常使用中，汽车可能会遇到各种复杂的天气条件，如暴雨、洗车时的高压水枪冲洗等，车内环境偶尔会涉水。DPE-D-01N 微动开关的 IP67 防水等级使其能够在这些情况下正常工作，确保车窗控制信号的可靠传输，保障驾驶者和乘客的安全。

汽车座椅调节系统的舒适性和便利性对于提升驾乘体验至关重要。DPE-D-01N 微动开关在座椅调节系统中，负责检测座椅的位置和调节动作。当驾驶者或乘客调节座椅时，微动开关将座椅的位置信息反馈给车辆的控制系统，实现座椅的精准调节。在汽车行驶过程中，车辆会受到各种振动和颠簸，同时车内温度也会随着环境和使用情况的变化而波动。DPE-D-01N 微动开关能够在高温、振动等恶劣环境下保持稳定的性能，满足汽车级耐用性要求，确保座椅调节系统的长期可靠运行，为驾乘者提供舒适的座椅调节体验。

三、性能参数详解：精准匹配严苛工况

（一）电气参数与负载能力

DPE-D-01N 微小型微动开关的电气参数是其在各种电路中稳定运行的关键指标，其中额定电流 3A 以及对 DC48V 直流电路和 125VAC 交流电路的支持，使其在中小功率控制场景中展现出卓越的适配性。

在中小功率控制领域，电磁阀驱动是一个典型的应用场景。电磁阀作为工业自动化和流体控制系统中常用的执行元件，需要精确的电气控制来实现其开启和关闭动作。DPE-D-01N 微动开关的 3A 额定电流能够为电磁阀提供稳定的驱动电流，确保其正常工作。在一些自动化生产线上，用于控制液体或气体流量的电磁阀，通过 DPE-D-01N 微动开关的控制，能够准确地响应控制信号，实现对流体的精确调节。而其对 DC48V 直流电路的支持，使得它能够与许多采用直流电源的电磁阀系统完美配合，满足不同工业环境下的应用需求。

LED 照明控制也是 DPE-D-01N 微动开关的重要应用领域之一。随着 LED 照明技术的广泛应用，对其控制的精准性和稳定性提出了更高的要求。在商业照明系统中，常常需要根据环境光线的变化或用户的需求来控制 LED 灯的开关和亮度调节。DPE-D-01N 微动开关凭借其可靠的电气性能，能够在 125VAC 交流电路中稳定工作，实现对 LED 照明设备的精确控制。通过与智能控制系统的结合，它可以实现自动化的照明控制，如在人离开房间时自动关闭 LED 灯，或者根据不同的时间段调整灯光亮度，达到节能和舒适照明的目的。

在实际的电路设计中，DPE-D-01N 微动开关的电气参数优势更加凸显。它能够兼容多种电压平台的电路设计，为工程师提供了更大的设计灵活性。在一些需要同时控制不同类型负载的复杂电路中，工程师可以根据实际需求，将 DPE-D-01N 微动开关应用于 DC48V 直流电路或 125VAC 交流电路中，实现对各种负载的有效控制。这种兼容性不仅减少了电路设计的复杂性，还降低了成本，提高了整个系统的可靠性和稳定性。

（二）机械与环境适应性

DPE-D-01N 微小型微动开关在机械与环境适应性方面表现出色，其机械寿命达 30 万次，电气寿命 3 万次，这背后蕴含着一系列先进的设计和制造工艺。

在机械结构方面，DPE-D-01N 微动开关采用了高强度金属触点与弹簧机构。金属触点作为开关的关键部件，直接影响着开关的机械寿命和电气性能。DPE-D-01N 微动开关选用的高强度金属触点，具有良好的耐磨性和导电性，能够在频繁的开关操作中保持稳定的性能。在工业自动化设备中，如自动化生产线的传送带上，微动开关需要频繁地检测物品的位置，DPE-D-01N 微动开关的高强度金属触点能够承受高频次的操作，确保开关的正常工作，保障生产线的高效运行。同时，精心设计的弹簧机构为开关的动作提供了稳定的动力支持，确保在各种工况下，开关都能迅速、准确地动作，实现电路的可靠切换。

为了提升电气寿命，DPE-D-01N 微动开关采用了触点镀金工艺。金具有良好的化学稳定性和导电性，在触点表面镀金可以有效降低接触电阻，减少电流通过时的能量损耗和发热现象。同时，镀金层还能抵御空气中的氧气、水分和其他腐蚀性气体的侵蚀，延缓电弧磨损，从而提升导电可靠性，延长电气寿命。在汽车电子领域，由于汽车在行驶过程中会受到各种振动和冲击，同时车内环境也较为复杂，存在电磁干扰和温度变化等因素。DPE-D-01N 微动开关的触点镀金工艺使其在这种恶劣的环境下，仍能保持稳定的电气性能，确保汽车门窗控制、座椅调节系统等设备的可靠运行。

在环境适应性方面，DPE-D-01N 微动开关的 IP67 防护等级使其能够适应各种恶劣的环境条件。无论是在潮湿的户外环境、多尘的工业车间，还是在振动频繁的机械设备中，它都能稳定工作。在户外的路灯控制系统中，DPE-D-01N 微动开关可以在雨天、雪天等恶劣天气条件下正常工作，实现对路灯的智能控制。在工业自动化设备中，面对粉尘、油污等污染物，它的防尘防水性能能够有效保护内部电路，确保设备的正常运行，减少维护成本和停机时间，提高生产效率。

四、可靠性保障：从材料到测试的全流程优化

（一）核心材料选型

在 DPE-D-01N 微小型微动开关的设计与制造过程中，核心材料的选型对其性能和可靠性起着决定性作用。

密封部件采用耐老化硅橡胶，这是实现 IP67 防护等级的关键材料之一。硅橡胶具有出色的弹性和密封性能，能够在各种复杂环境下保持稳定的物理特性。其耐受温度范围为 - 40℃~85℃，无论是在极寒的户外环境还是高温的工业场所，都能确保开关的密封效果不受影响。在北方的冬季，户外温度可能会降至 - 40℃以下，DPE-D-01N 微动开关的硅橡胶密封部件依然能够保持良好的弹性，有效阻挡冷空气和水分的侵入。同时，硅橡胶还具有卓越的抗 UV 辐射性能，即使长期暴露在阳光下，也不易发生老化和脆化现象，保证了密封性能的持久性。在化学腐蚀方面，硅橡胶对常见的酸碱等化学物质具有较强的抵抗能力，能够在含有化学物质的工业环境中稳定工作，延长开关的使用寿命。

触点材料选用银合金，这是基于其在电气性能方面的卓越表现。银合金具有低接触电阻的特性，能够有效降低电流通过时的能量损耗，减少触点发热现象，提高开关的电气效率。在频繁的开关操作中，触点会产生电弧，容易导致触点熔焊，影响开关的正常工作。银合金的抗熔焊特性使得它能够在电弧的作用下保持稳定的物理形态，确保长期通断的稳定性。在工业自动化设备中，开关需要频繁地进行通断操作，DPE-D-01N 微动开关的银合金触点能够承受高频次的电弧冲击，保证设备的可靠运行。这种对核心材料的精心选择，从源头上保障了 DPE-D-01N 微动开关的高性能和可靠性，使其能够在各种严苛的工况下稳定工作。

（二）严苛测试认证

为了确保 DPE-D-01N 微小型微动开关的质量和可靠性，其生产过程遵循严格的测试认证标准。

在测试过程中，严格遵循 GB 4208-2008 外壳防护等级标准。该标准等同采用 IEC 60529:2001《Degrees of protection provided by enclosures (IP Code)》，在技术内容和编写格式上与国际标准保持一致，保证了测试的科学性和权威性。首先进行防尘试验（IP6X），将开关放置在专用的防尘试验箱中，试验箱内充满滑石粉，通过抽真空等操作，模拟沙漠等多尘环境，测试时间持续 8 小时。在这期间，滑石粉会在负压的作用下，试图侵入开关内部。经过测试后，检查开关内部，确保无粉尘侵入，保证了开关在多尘环境下的正常工作能力。

接着进行浸水试验（IPX7），将开关完全浸入水中，要求样品底部到水面的距离至少为 1m，样品顶部到水面距离至少为 0.15m，试验时间持续 30 分钟。在这 30 分钟内，开关要承受水的压力和浸泡，测试结束后，取出开关进行检查，确保内部无水滴进入，且电气性能和机械性能不受影响，验证了开关在短时浸水场景下的防护性能。

通过这一系列严苛的测试，DPE-D-01N 微动开关不仅满足了国内的 GB 标准要求，也达到了 IEC 国际认证要求，为其在全球市场的广泛应用提供了坚实的质量保障。无论是在工业自动化领域，还是在消费电子、汽车电子等行业，用户都可以放心使用 DPE-D-01N 微动开关，因为它经过了严格的考验，能够在各种极端条件下稳定运行，为设备的正常工作提供可靠的支持。

五、选型指南：场景化应用的核心考量

（一）环境条件匹配

在选择 DPE-D-01N 微小型微动开关时，首先需要根据使用场景的湿度、粉尘浓度等环境条件来选择合适的防护等级。对于湿度较高且粉尘较多的环境，如户外设备、食品加工机械等，DPE-D-01N 的 IP67 防护等级使其成为理想选择。在户外的照明设备中，经常会面临雨水的侵袭和灰尘的积累，DPE-D-01N 微动开关能够有效抵御这些环境因素的影响，确保照明设备的正常控制。在食品加工机械中，潮湿的工作环境和飞扬的面粉等粉尘，容易对开关造成损坏，而 DPE-D-01N 微动开关的防水防尘性能能够保证其在这种环境下稳定工作，保障食品加工过程的顺利进行。

若设备需要长期在水下作业，虽然 DPE-D-01N 微动开关本身具备 IP67 防护等级，能够短时浸水，但为了进一步确保其可靠性，可以搭配额外的防水套件。这些防水套件通常采用高强度的防水材料制成，能够进一步增强开关的防水性能，使其能够在更恶劣的水下环境中长时间稳定工作。例如，在水下探测设备中，通过安装防水套件，DPE-D-01N 微动开关能够更好地适应水下高压、潮湿的环境，为设备的正常运行提供可靠保障。

（二）电气负载适配

依据电路的电压、电流参数选择对应型号的微动开关是确保其正常工作的关键。DPE-D-01N 的 3A 负载能力使其适合中小功率控制场景，如前面提到的电磁阀驱动和 LED 照明控制等。在选择时，务必避免过载使用，因为过载会导致触点电流过大，产生过多热量，加速触点的磨损，甚至可能导致触点熔焊，使开关失效。

在电机驱动等大电流场景中，由于电机启动时的电流通常会远大于其额定电流，可能会对 DPE-D-01N 微动开关造成损坏。因此，建议在这种场景下搭配继电器使用。继电器具有较大的负载能力，能够承受电机启动时的大电流冲击。DPE-D-01N 微动开关则用于控制继电器的线圈，通过小电流控制大电流，实现对电机的安全、可靠控制。在工业自动化生产线中，电机的频繁启动和停止是常见的操作，通过 DPE-D-01N 微动开关与继电器的配合使用，可以有效地保护开关，延长其使用寿命，同时确保电机的稳定运行。

（三）机械接口设计

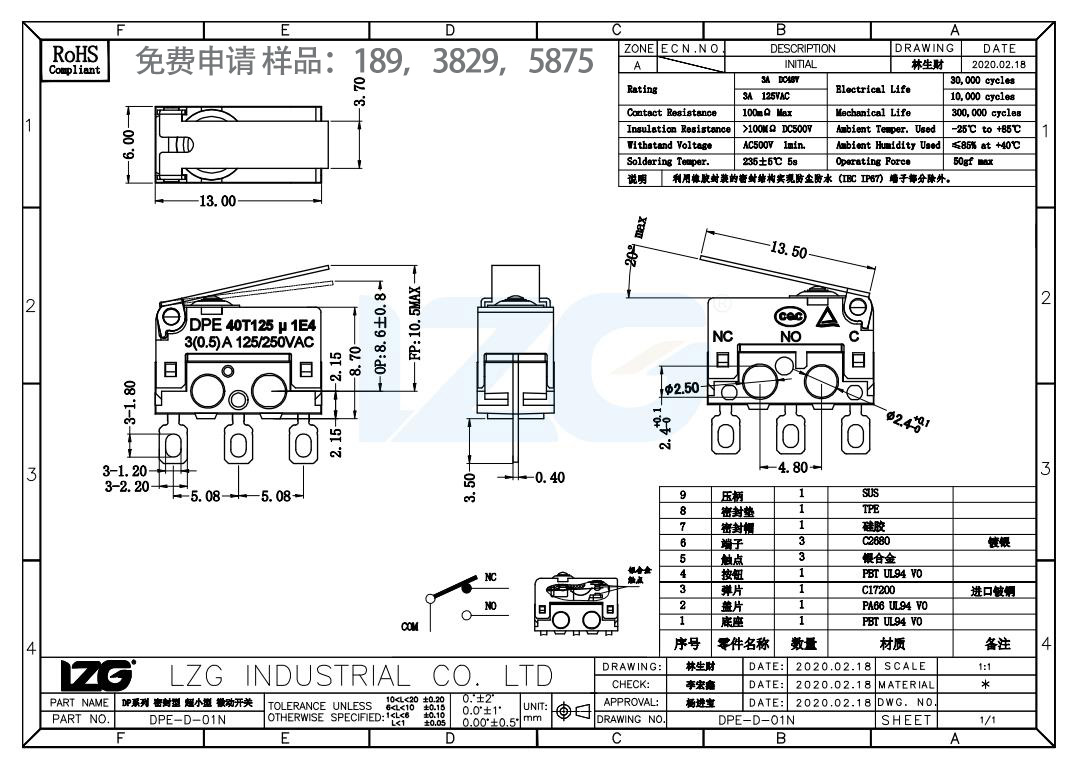

DPE-D-01N 微小型微动开关紧凑的微小型结构使其能够适配狭小空间的安装需求。其具体尺寸为 [补充具体尺寸]，这种小巧的设计在电子设备内部空间有限的情况下，能够轻松安装，不占用过多空间。在智能手机、智能手表等小型电子设备中，DPE-D-01N 微动开关能够巧妙地集成在电路板上，实现各种功能的控制。

该开关支持焊接、插片等多种端子连接方式，这为其在不同应用场景中的使用提供了极大的便利。在 PCB 板集成过程中，焊接方式能够确保连接的稳定性和可靠性，减少信号传输的干扰。在现场布线时，插片连接方式则更加方便快捷，便于安装和维护。在工业自动化设备的生产过程中，根据不同的设计需求，可以选择合适的端子连接方式，提高设备的生产效率和设计灵活性。通过以上技术解析与应用分析，DPE-D-01N 凭借 IP67 防护设计、稳定的电气性能及广泛的场景适应性，成为工业、消费电子、汽车等领域高精度控制的理想选择，为设备在严苛环境下的可靠运行提供核心保障。
