【雷达点云】激光雷达点云数据ICP配准计算Matlab实现

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

激光雷达(LiDAR)技术广泛应用于三维场景重建、机器人导航、自动驾驶等领域。其获取的点云数据蕴含着丰富的空间信息，但由于传感器自身的误差以及环境因素的影响，不同时刻或不同视角获取的点云数据存在一定的位姿差异，需要进行配准处理才能实现数据的融合和有效利用。迭代最近点算法(Iterative Closest Point, ICP)作为一种经典的点云配准算法，因其计算效率高、精度较好而被广泛应用。本文将详细探讨基于Matlab平台实现激光雷达点云数据ICP配准的计算过程，包括算法原理、代码实现以及性能分析。

一、 ICP算法原理

ICP算法的核心思想是通过迭代地寻找两组点云之间最近的点对，并利用这些点对计算两组点云之间的变换矩阵，从而实现点云的配准。算法的具体步骤如下：

1. 最近邻点搜索: 对于源点云中的每一个点，在目标点云中找到其最近邻点。常用的最近邻搜索算法包括kd-tree、球树等，选择合适的算法可以有效提高搜索效率。Matlab中可以使用knnsearch函数实现最近邻搜索。

2. 变换矩阵计算: 利用找到的最近邻点对，通过最小二乘法或其他优化方法计算两组点云之间的旋转矩阵和平移向量，从而得到一个刚体变换矩阵。该变换矩阵将源点云变换到目标点云的坐标系下。常用的方法包括SVD分解法。

3. 迭代优化: 将源点云应用刚体变换矩阵进行变换，然后重复步骤1和步骤2，直到满足预设的终止条件，例如迭代次数达到上限或变换矩阵的变化量小于阈值。

ICP算法存在多种变体，例如Point-to-Point ICP、Point-to-Plane ICP等，其区别在于最近邻点搜索和变换矩阵计算方法的不同。Point-to-Point ICP直接利用点对计算变换矩阵，而Point-to-Plane ICP则利用点到平面的距离计算变换矩阵，后者在处理具有面片结构的点云数据时通常精度更高。

二、 Matlab代码实现
% 1. 最近邻点搜索
[idx, dist] = knnsearch(target', source');

% 2. 变换矩阵计算 (SVD方法)
source_aligned = (R * source' + t)';
centroid_source = mean(source_aligned, 1);
centroid_target = mean(target(idx,:), 1);

H = (source_aligned - centroid_source)' * (target(idx,:) - centroid_target);
[U, S, V] = svd(H);
R_new = V * U';
t_new = centroid_target' - R_new * centroid_source';

% 3. 更新变换矩阵
R = R_new * R;
t = R_new * t + t_new;

% 终止条件判断
if norm(t_new) < tolerance
break;
end
end
end

三、 性能分析与改进

ICP算法的性能受多种因素影响，包括点云数据的密度、噪声水平、初始位姿以及算法参数的选择等。高密度、低噪声的点云数据通常更容易实现快速收敛。不合适的初始位姿可能导致算法陷入局部最优解，甚至无法收敛。 因此，在实际应用中，需要根据具体情况选择合适的算法参数，并结合其他技术，例如粗配准算法，来提高算法的鲁棒性和效率。

此外，可以考虑以下改进措施来提高ICP算法的性能：

• 改进最近邻搜索算法: 使用更有效的最近邻搜索算法，例如kd-tree或球树，可以显著提高计算效率。

• 异常点剔除: 剔除点云数据中的异常点可以提高配准精度，减少噪声的影响。

• Point-to-Plane ICP: 对于具有面片结构的点云数据，Point-to-Plane ICP算法通常具有更高的精度。

• 并行计算: 利用Matlab的并行计算工具箱，可以提高算法的计算速度。

四、 结论

本文详细介绍了基于Matlab平台实现激光雷达点云数据ICP配准的计算过程，包括算法原理、代码实现以及性能分析。ICP算法是一种简单有效的方法，但其性能受到多种因素的影响。 通过改进算法、优化参数以及结合其他技术，可以进一步提高ICP算法的鲁棒性和效率，使其在实际应用中发挥更大的作用。 未来的研究可以关注更高效的配准算法，例如基于深度学习的配准方法，以及如何更好地处理具有挑战性的点云数据，例如存在遮挡、缺失等情况的点云数据。

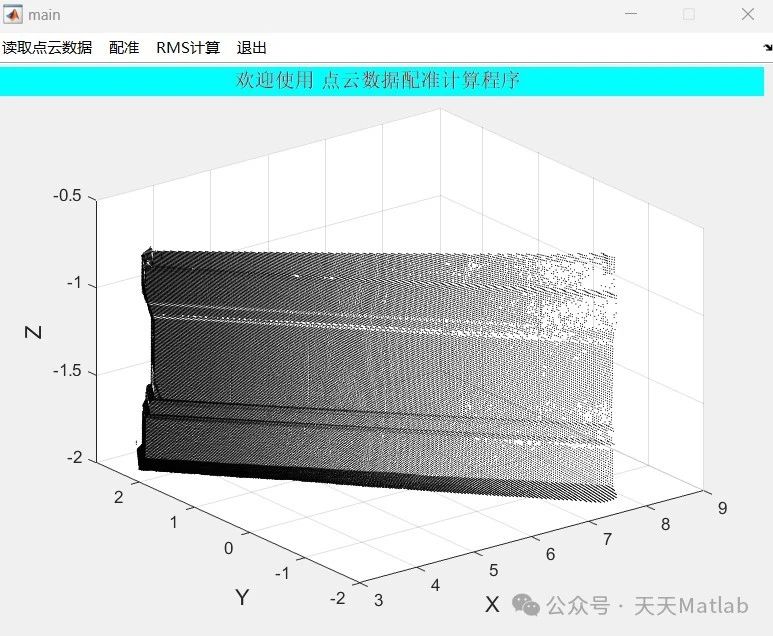

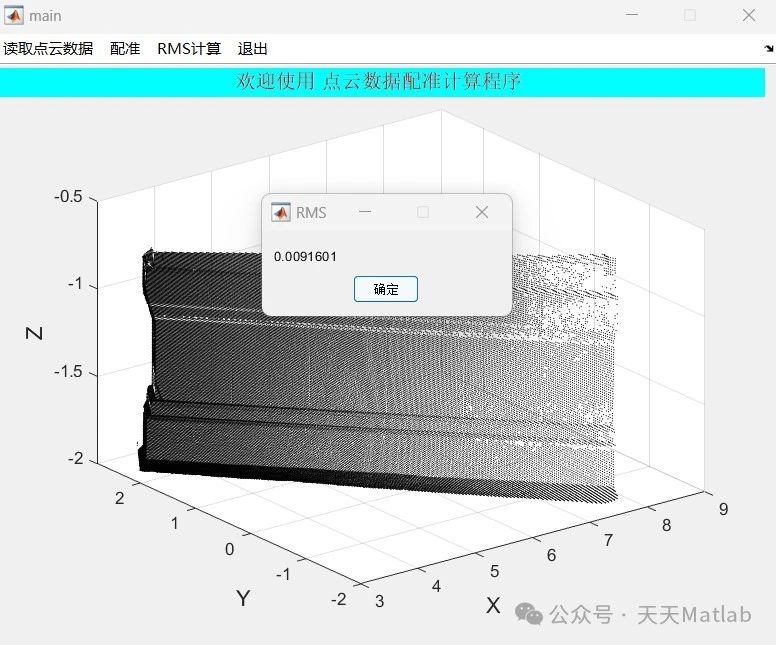

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
